Курсовая работа: Проектирование исполнительного механизма с двигателем и одним выходным валом

                                                          (23)

МХ, МY, - изгибающие моменты в опасном сечении в двух перпендикулярных плоскостях;

[σ-1]и - предел выносливости при симметричном цикле (для Ст45 [σ-1]и = 8000 Н/см2).

Таким образом:

 Н. см

 мм

Округляем полученное значение до ближайшего большего значения по ГОСТ 6366-90.

d = 1.6 мм.

5.5 Расчёт диаметра выходного вала

5.5.1 Расчётные схемы. Построение эпюр

Расчётная схема выходного вала представлена на рис. 11.

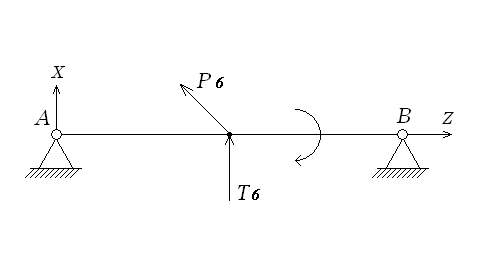

Рисунок 11 - Усилия в зацеплении колеса выходного вала

Рассмотрим плоский изгиб в плоскости YOZ (рис. 12).

Где  - длина вала, ,  .

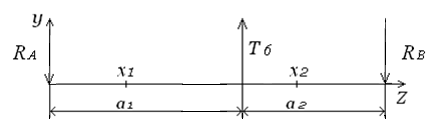

Рисунок 12 - Усилие, действующее в плоскости YOZ

Определим реакции в опорах из условий равновесия:

 Н

 Н

Проверка

-0.8+1.05-0.24=0

Изгибающие моменты на участках zi даны в таблице 3.

Таблица 3 - Изгибающие моменты в плоскости YOZ

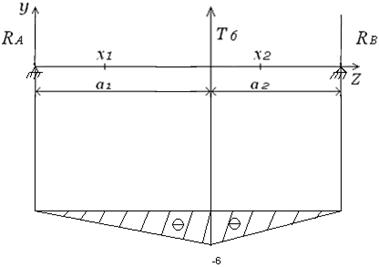

Эпюра МХ показана на рис. 13.

Рисунок 13 - Эпюра МХ

Рассмотрим плоский изгиб в плоскости XOZ (рис. 14)

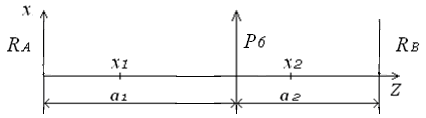

Рисунок 14 Усилие, действующее в плоскости XOZ.

Определим реакции в опорах из условий равновесия:

 Н

 Н

Проверка

-1.05+0.72+0.3=0

Изгибающие моменты на участках zi даны в таблице 4.

Таблица 4 - Изгибающие моменты в плоскости XOZ

Эпюра МY показана на рис. 15.

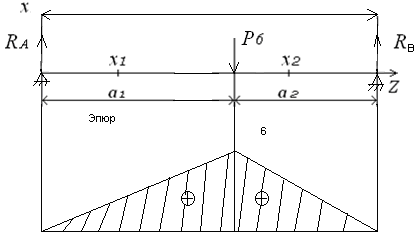

Рисунок 15 - Эпюра МY

5.5.2 Расчёт диаметра выходного вала

Наибольшие изгибающие моменты Мхмах = 6 Н.мм , Мумах = 0 Н.мм.

Таким образом, используя формулы (22) и (23), получаем

 Н. см

 мм

Округляем полученное значение до ближайшего большего значения по ГОСТ 6366-90.

d = 3 мм.

6 Расчёт и выбор подшипника

6.1 Выбор подшипника

Выбор типа подшипника зависит от отношения осевой силы FA радиальной Fr. В разрабатываемом редукторе присутствуют только прямозубые зубчатые колеса следовательно выбираются радиальные шарикоподшипники , так как

На основе полученного значения диаметра выходного вала (d = 3 мм), выбираем подшипник радиальный 1 000 092, параметры которого приведены в таблице 5 и таблице 6.

Таблица 5 - Параметры шарикоподшипника радиального однорядного 1 000 094 ГОСТ 8338-57

Таблица 6 - Ориентировочные расчётные параметры

Размеры подшипника обозначены на рис. 16.

Рисунок 16 - Размеры подшипника 1 000 092

6.2 Расчёт подшипника на долговечность

Теоретическая расчётная долговечность L в млн. оборотов определяется по формуле

                                                                                     (24)

где    С - динамическая грузоподъёмность подшипника;

Р - эквивалентная динамическая нагрузка определяется по эмпирическим формулам и зависит от действующих на подшипник сил, характера нагрузки и температуры.

Долговечность подшипника в часах

                                                                       (25)

где    n - частота вращения кольца подшипника в минуту (nвых'). Для приборных зубчатых редукторов ресурс работы подшипников устанавливаеться в пределах 1000-10000 ч.

Эквивалентная динамическая нагрузка Р для однорядных радиальных и радиально-упорных шарикоподшипников

                                                 (26)

где    Кδ - коэффициент, учитывающий влияние динамических условий работы (Кδ = 1);

КТ - коэффициент, учитывающий влияние температурного режима работы на долговечность подшипника (КТ = 1);

ν - коэффициент, учитывающий какое кольцо вращается; при вращении внутреннего кольца ν = 1; наружного кольца ν = 1.2 (кроме радиального шарикового сферического, радиально-упорного шарикового магнитного, для которых в любом случае ν = 1);

X и Y - коэффициенты радиальной и осевой нагрузок соответственно, назначаемые в зависимости от параметра осевой нагрузки (при отсутствии осевой нагрузки - X = 1, Y = 0).

Fr - радиальная нагрузка;

Fa - осевая нагрузка

Радиальная нагрузка определяется, как наибольшая величина, полученная из следующих уравнений

                                                                           (27)

                                                                           (28)

Где RA, RB, RA, RB - реакции опор в обоих подшипниках одного вала, разложенные по осям. Эквивалентная статическая нагрузка P0 для радиальных, радиально-упорных шарикоподшипников выбирается как наибольшая величина, полученная из уравнений.

Используя формулы (27) и (28), получим следующие значения радиальных нагрузок на подшипниках выходного вала

 Н

 Н

Поскольку  , то

Fr = Fr1 = 21.34 Н

Определим эквивалентную динамическую нагрузку по формуле (26)

 Н

Пользуясь данными из таблицы 6 и формулами (24) и (25), получим номинальную долговечность

 млн.об.

или

 ч.

7 Расчет элеметнов крепления

Крепление колес на валах осуществляется при помощи штифтов.

7.1 Расчет диаметра штифта

Диаметр штифта dш выбирается из ряда стандартных размеров при учете соотношения (10) и проверяются условия прочности на срез и на смятие

Диаметр штифта dш=1.6 мм, длина штифта l= 8мм ГОСТ 3128-70.

7.1.2 Расчёт на срез

                                                               (29)

где    М - крутящий момент на валу;

dв - диаметр вала;

z - число площадок среза;

[τ]ср –допускаемое напряжение среза ([τ]ср =150 Н/мм2).

Подставляя в формулу (29), получаем

Условия прочности на срез выполняется

7.1.3 Расчёт на смятие

                                                                 (30)

где    h - толщина прикрепляемой детали;

[σ]см - допускаемое напряжение смятия ([σ]см = 173 Н/мм2).

Из формул (30) , получаем

Условия прочности на смятие выполняется.

8. Расчёт точности

В качестве показателя точности передачи принимается кинематическая погрешность и мертвый ход.

Алгоритм расчета точности разрабатывается исходя из задач исследования. В данной работе применяться алгоритм оценки наименьшей и возможной , погрешности передачи при заданных степенях точности, включающий в себя :

1.  Расчет параметров передачи, необходимых для выбора показателей точности зубчатых колес и передач из таблиц стандартов.

- передаточного числа по формуле (5);

- делительных диаметров по формуле (13);

- межосевого расстояния

, мм

где dш и dк –диаметр шестерни и колеса соответственно, мм.

2.  Выбора необходимых показателей точности из таблиц стандартов по исходным данным параметрам, вычислениям.

3.  Расчет минимальной кинематической погрешности по формуле

 , мкм                                                             (32)

 ,угл. мин.                                                                  (33)

где - коэффициент фазовой компенсации;

 - минимальная кинематическая погрешность.

,мкм                                                                      (34)

,мкм.                                                                         (35)

где , - значение допуска для цилиндрических зубчатых колес ,мкм;

- значение допуска на кинематическую погрешность для зубчатой передачи, мкм.

4.  Расчет минимального мертвого хода по формуле

, мкм.                                                                 (36)

 ,угл. мин.                                                  (37)

где  - угол зацепления (=20 для эвольвентного зацепления);

f min – параметр для цилиндрической передачи, мкм.

5.  Расчет суммарной минимальной погрешности передачи по формуле

, угл.  мин.                                        (38)

Определение параметров передачи и выбор стандартов показателей точности сведены в таблицу 7.

Таблица 7 – Определение параметров передачи

Результаты расчетов допусков на кинематическую погрешность и определение минимального мертвого хода сведены в таблицу 8.

Таблица 8 – Результаты расчетов определения погрешностей зубчатых передач

Значения полученные в результате вычислений суммарной погрешности зубчатых передач находятся в пределах заданных допустимых значений 30 угл.мин.

9. Определение оценки уровня унификации

Одним из критериев качества изделия является коэффициент унификации или интегральный коэффициент. Эти коэффициенты дают возможность оценить уровень унификации и стандартизации изделия, т. е. оценить целесообразность конструкции исходя из её экономичности.

Коэффициент унификации определяется по формуле

                                                                      (39)

Интегральный коэффициент определяется по формуле

                                                                (40)

где    N - общее количество составных частей изделия в штуках;

N0 - количество оригинальных составных частей изделия в штуках;

n - общее количество типоразмеров составных частей изделия;

n0 - количество типоразмеров оригинальных составных частей изделия.

Оценке уровня унификации и стандартизации разрабатываемого изделия предшествует составление перечня его составных частей. Перечень представлен в таблице 9.

Используя формулы (39) и (40), получим

Таблица 9 – Элементы конструкции и типоразмеры

Заключение

По полученному заданию был спроектирован исполнительный механизм в корпусе с двигателем и одним выходным валом.

В ходе проектирования были выполнены кинематический расчет с выбором электродвигателя, расчет зубчатых передач. После выполнения компоновочных чертежей были выполнены проверочные расчеты подшипников качения, вала, штифтов.
