Курсовая работа: Расчет винтового насоса

Требования к эластомеру обоймы. Гарантийная наработка до отказа обоймы, непрерывно работающей в нефтяной скважине с напором 900–1500 м, должна быть не менее 1 года при сроке хранения 2 года

Эластомер обоймы, обычно синтетический каучук, должен быть работоспособным, т.е. нефтестойким в нефтяной среде различных месторождений, причем часто требуется его работоспособность при высоких температурах жидкости – до 70–90 °С.

Вследствие высоких требований по напору конструктивная длина обойм некоторых типоразмеров уже достигает 1500 мм и существует непрерывная тенденция к увеличению этого размера. Отсюда очень важны высокие литьевые свойства эластомера и обеспечение прочности крепления его к металлу не менее 40 кгс/см2. Особое внимание уделяется равномерности крепления резины по всей поверхности обоймы.

Эластомер должен обладать достаточной твердостью, быть стойким к воздействию жидких и газообразных, агрессивных сред, уменьшение массы образца не допускается.

Транспортирование и монтаж оборудования можно производить в заполярных районах и в районах с тропическим климатом. Эластомер должен удовлетворять и этим специфическим требованиям.

Специальных исследований требует проблема газостойкости эластомера, т.е. стойкости к проникновению газов.

При сравнении газопроницаемости различных синтетических каучуков установлено, что удельная газопроницаемость нитрильного синтетического каучука (СКН) в 20 раз больше фторокаучука. Однако при насыщении образцов углекислотой, которая по своему действию на СК близка к нефтяным попутным газам, наименьшему разрушению подвергаются образцы, обладающие большей газопроницаемостью. Это объясняется возможностью молекул газа выходить из межмолекулярной решетки, не разрушая ее при резком снижении давления окружающей среды, что происходит при подъеме насоса из скважины во время ремонта.

Большое значение при выборе эластомера имеет коэффициент трения эластомера по металлу. С этой точки зрения могут быть рекомендованы фторокаучуки и полиуретаны.

Одним из специфических свойств эластомера является его твердость. Это свойство характерно не само по себе, а служит контролируемым выразителем суммы других физико-механических показателей, которые в готовом изделии проконтролировать бывает невозможно.

Показатели теплостойкости связаны с показателем твердости обычной зависимостью: теплостойкость твердых эластомеров выше, чем более мягких.

С точки зрения повышения напорности насоса повышение твердости является полезным свойством, оно совпадает и с повышением теплостойкости. Однако наиболее износостойки мягкие синтетические каучуки.

Таким образом, для износостойкой модификации насоса необходимы обоймы в специальном исполнении.

После вопроса крепления к металлу износостойкость является наиболее важным из требований, предъявляемых к эластомеру.

Стойкость к истиранию полиуретановых каучуков в несколько раз выше стойкости нитрильных. Однако проблема трения и износа трущихся пар с участием механических примесей сложна и требует больших усилий для ее исследования и решения. Пока наиболее износостойкая пара – хром по эластомеру.

Обоймы, покрытые изнутри эластомером, изготовляют, как правило, в пресс-форме. Эластомер заполняет форму и подвергается вулканизации. С помощью литьевых стержней с правым и левым направлением винтовых спиралей формуются соответствующие обоймы – правые или левые. Перед сборкой качество и размер обойм контролируется гладкими цилиндрическими калибрами.

Контроль качества эластомера осуществляется с помощью свидетелей – образцов эластомера, изготовляемых в той же пресс-форме одновременно с изделием. По торцам обоймы контролируется твердость эластомера.

Стабильность химического состава и физико-механических свойств эластомера и строгое соблюдение технологического регламента на всех операциях обеспечивают гарантированный ресурс насоса.

Винт. Наиболее технологически простым является однозаходный винт с поперечным сечением в виде правильного круга.

Винт может быть изготовлен из стали, легированной хромом, или из титанового сплава, который примерно в 1,7 раза легче стали и не уступает ей по прочности Выигрыш в массе позволяет во столько же раз снизить нагрузку на эластомер от центробежной силы при вращении винта. Обрабатывается винт на токарном станке, обычно с приспособлением для вихревой нарезки, что позволяет получить высокую точность при наиболее высокой производительности труда. Поверхности винта должны удовлетворять требованиям высокой твердости и чистоты обработки. Эти условия выполняются нанесением на поверхность твердого слоя хрома и его полированием в специальном приспособлении.

Монтаж, эксплуатация и ремонт выбранного оборудования

Монтаж установок скважинных винтовых электронасосов

Перед доставкой винтового электронасоса (ЭВН) на скважину необходимо тщательно проверить все оборудование в соответствии с инструкцией на эксплуатацию.

Подготовка скважины к эксплуатации, монтаж установки скважинного винтового электронасоса (УЭВН) и спуск агрегата в скважину, настройка и регулировка пусковой электроаппаратуры, а также подготовка к пуску установки проводятся также как и при монтаже установки скважинного центробежного электронасоса.

Монтаж заканчивают установкой оборудования на устье скважины, которое обеспечивает подключение трубопровода для отбора газа из межтрубного (кольцевого) пространства; установкой на выкидном трубопроводе манометра, обратного клапана и задвижки, которая должна стоять по ходу жидкости перед обратным клапаном. Перед пуском установки необходимо открыть задвижку. Эксплуатация насоса при закрытой задвижке недопустима, так как это неизбежно приведет к аварии.

Техническое обслуживание установок скважинных винтовых электронасосов

В процессе эксплуатации УЭВН:

­  ведут наблюдение за работой насосного агрегата;

­  не реже одного раза в месяц замеряют подачу насоса, содержание попутной воды, температуру откачиваемой жидкости, динамический уровень, буферное давление;

­  не реже одного раза в неделю замеряют напряжение и силу тока электродвигателя;

­  при снижении сопротивления изоляции ниже 0,05 МОм из скважины поднимают электродвигатель;

­  при отключении установки устройством контроля изоляции, после предварительного замера сопротивления изоляции

­  системы кабель – двигатель, скважинный агрегат поднимают из скважины;

­  при отключении установки повторный запуск проводят после замера сопротивления изоляции системы кабель – двигатель;

­  периодически очищают аппаратуру от пыли и грязи, подтягивают ослабевшие и зачищают подгоревшие контакты, проверяют затяжку болтов на входе и выходе и перемычках трансформатора (обесточенных);

­  устраняют все неисправности аппаратуры согласно инструкции по эксплуатации.

Данные о работе установки заносят в эксплуатационный паспорт.

Подъем и демонтаж установок скважинных винтовых электронасосов

Для того чтобы выполнить подъем и демонтаж следует выключить установку, затем выключить рубильник – предохранитель; отсоединить кабель, питающий двигатель. От станции управления проверить сопротивление изоляции системы кабель – двигатель, установить и отцентрировать мачту подъемного механизма, при необходимости заглушить скважину, применяя для этой цели только обратную промывку, демонтировать устьевую арматуру, слить жидкость из НКТ через сливной клапан, сбросив в колонну НКТ ломик диаметром 53 мм, ввернуть в муфту колонны НКТ патрубок длиной 0,5–1 м с муфтой на другом конце, установить на патрубке элеватор и приподнять колонну труб. Разобрать уплотнение кабеля в планшайбе или колонной головке, установить на фланец колонной головки пьедестал и поднимать скважинный агрегат со скоростью 0,25 м/с.

При подъеме труб кабель освобождают от поясов, не допуская падения их в скважину. Трубы поднимают с одновременным наматыванием кабеля на барабан. Необходимо кабель наматывать равномерно и не касаться земли. Не допускаются его перегибы и удары по броне. Кабель из скважины должен поступать на верхнюю часть барабана. После подъема агрегата снимают кожухи плоского кабеля.

Агрегат разбирают на секции и проверяют наличие масла и герметичность двигателя и гидрозащиты, легкость вращения валов, а так же выявляют наличие внешних дефектов. Демонтаж агрегата осуществляется в последовательности, обратной монтажу. В электродвигателе измеряют сопротивление изоляции и затем токоввод закрывают специальной крышкой. После отсоединения кабельной муфты от электродвигателя замеряют сопротивление изоляции кабельной линии.

По окончании демонтажа результаты внешнего осмотра, результаты замеров сопротивления изоляции кабеля, электродвигателя, герметичности двигателя, результаты проверки вращения валов заносятся в эксплуатационный паспорт.

Ремонт установок скважинных винтовых электронасосов

Все работы по ремонту УЭВН выполняет специализированная ремонтная бригада БПО (ЦБПО). Также ремонт может осуществляться сервисными организациями, имеющими соответствующую лицензию.

Технология ремонта винтового насоса предусматривает следующие работы.

1. Наружная очистка от грязи, эксплутационной среды, парафина, солей.

2. Разборка на специальном верстаке, оборудованном струбцинами. При разборке насосов необходимо помнить, что все вращающиеся детали (винты, валы, эксцентриковые муфты) имеют левые резьбы, а корпусные детали и обоймы – правые. Разборка сначала ведется на сборочные единицы, а затем производится разборка сборочных единиц.

3. Мойка деталей.

4. Дефектация деталей на годные, подлежащие ремонту и подлежащие списанию. Детали признаются негодными для дальнейшего использования при следующих дефектах:

на резиновых обоймах имеются раковины, газовые пузырьки и другие недопустимые дефекты, оговоренные в нормативно-технической документации;

на винтах имеются смятия пазов, сколы хрома на рабочих поверхностях, трещины или отклонения от первоначальной формы;

на эксцентриковых муфтах имеются смятые или сломанные ролики, трещины и смятые пазы под ролики;

на ведущей полумуфте имеются трещины, вмятины и износ, сломана пружина;

износ подшипников скольжения в опоре превышает 0,25–0,3 мм, а на пятах из силицированного графита имеются сколы, трещины или другие дефекты или их износ превышает 1 мм.

5. Ремонт деталей, восстановление поверхностей которых возможно в цехах БПО (ЦБПО). Отремонтированные детали должны соответствовать требованиям нормативно-технической документации.

6. Комплектация деталей для сборки насоса.

7. Сборка насоса. Перед сборкой все детали должны быть смазаны консервационной смазкой. Сначала собирают основные сборочные единицы, затем собирают насос в целом. При сборке рабочих органов (винтов) необходимо произвести их балансировку в насосе. Балансировка достигается путем смещения при сборке осей правого и левого винтов в диаметрально противоположные стороны от оси насоса. Балансировка производится с помощью специальной скобы, поставляемой вместе с насосом.

8. Испытание насоса. Цель испытаний – проверить соответствие паспортных данных фактическим. Испытания следует проводить на трансформаторном масле с температурой 25~30 °С и вязкостью 10-5 – 2 10-5 м2/с. При этом насосы обычного исполнения должны иметь параметры, соответствующие номинальным, а насосы, предназначенные для работы в условиях повышенной температуры или вязкости, должны иметь показатели на 25–30% меньше номинальных. Во время испытаний насосы обкатываются на стенде под нагрузкой в течение 20–30 мин. Снижение подачи после восстановления допускается до 12%.

9. Проверка креплений насоса и их герметичности, пайка и лужение швов.

10. Установка упаковочных крышек.

Ремонт электродвигателя и гидрозащиты выполняется аналогично ремонту электродвигателя и гидрозащиты скважинных центробежных электронасосов.

Влияние зазора и натяга в рабочих органах винтового насоса на его характеристики

Рассмотрим явления, связанные с зазорами и натягами, имеющимися в насосе.

Практика проектирования насосов с упругой обоймой показывает, что для обеспечения эффективной работы необходимо создать достаточную герметичность по линиям контакта поверхностей винта и обоймы. Обычно герметичность достигается тем, что рабочий винт имеет превышение одного или нескольких размеров (чаще всего поперечного сечения) над соответствующими элементами профиля обоймы, т.е. имеет место первоначальный натяг δ0.

Схема действующих сил. Определим силы, вызывающие трение, винта и регламентирующие положение винта в обойме (рис. 23). Таких сил две.

1. Сила инерции, существование которой обусловлено кинематикой движения винта, на длине шага винта

PJ = 3,14· (0,0125)2·3,9·0,024·0,013·1572·0,7/ 9,8=

где r – радиус поперечного сечения винта;

t – шаг винта;

е – эксцентриситет винта;

γ – удельный вес материала винта;

ω0 – угловая скорость перемещения оси винта относительно оси обоймы;

g – ускорение силы тяжести;

а – коэффициент, учитывающий силу инерции от вращения эксцентриковой муфты и той части тела винта, которая выступает из обоймы.

2. Радиальная гидравлическая сила, определенная Д.Д. Саввиным:

Здесь Pk – межвитковый перепад давления

Pк=2–0,6/ 2·1–1=МПа

где Рн – давление нагнетания;

Рвс – давление всасывания;

z – количество шлюзов в каждой нарезке обоймы.

Равнодействующая этих двух сил равна:

Суммарная нормальная сила на контактной линии на длине шага винта:

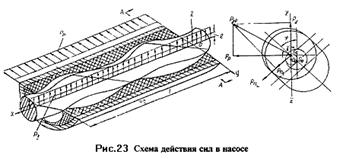

Из рис. 23 видно, что угол φ является углом поворота оси сечения обоймы относительно оси z, a γ = arctg (РP / РJ).

Таким образом, устанавливаем, что нормальная сила, прижимающая винт к обойме, является функцией обеих радиальных сил, а также соотношением их значений.

Приведенная нормальная сила с учетом влияния первоначального натяга

где сила Pδ является функцией первоначального натяга, толщины и механических свойств резины рабочей поверхности обоймы и определяется экспериментально.

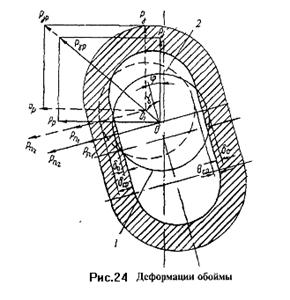

Деформация внутренней поверхности обоймы происходит в направлении равнодействующей силы PJP, под действием которой винт смещается в обойме. Предположим, что смещение это (ОО1) будет равно m (рис. 24, изменится и натяг (радиальная деформация резины) на контактной поверхности рабочих органов.

Суммарный натяг представим в виде:

С целью создания смазки на контактной поверхности геометрические размеры рабочих органов выбираются таким образом, чтобы обеспечить при работе насоса появление зазора.

Значения зазора определяются

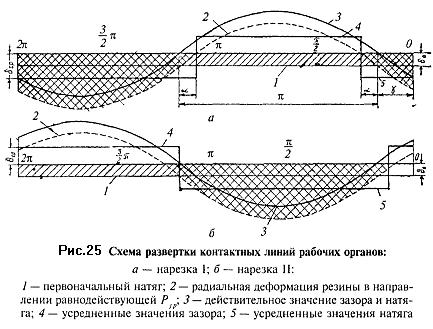

Уравнения (1.56) и (1.57) справедливы для всех положений винта в обойме, за исключением момента φ = 0 ± (π/2) n, когда сечение винта занимает крайнее положение в сечении обоймы. Анализ деформации резины в этих сечениях показывает, что образующийся после деформации зазор весьма мал и для практических расчетов им можно пренебречь. Графики изменения зазора и натяга на развертке рабочих органов насоса на длине шага обоймы показаны на рис. 25.

Исследование зависимостей (1.56) и (1.57) показывает, что ввиду малой амплитуды кривых справедливо, при сохранении постоянства гидравлического радиуса, заменить действительные значения зазора и натяга средними, пользуясь следующими выражениями:

где χ – коэффициент,

Длина проекции проточной части контактной линии на ось обоймы на длине шага винта

Длина проекции поверхности трения винта в обойме по длине шага винта

На основании проведенных исследований были сделаны следующие выводы:

1. Одновинтовой насос характеризуется непостоянной ориентацией рабочего винта. При работе насоса под действием инерционных и гидравлических сил происходит радиальная деформация упругой обоймы и смещение винта в поперечном направлении.

2. Деформация обоймы предопределяет возникновение зазора с одной стороны, диаметрального сечения винта и натяга между винтом и обоймой с другой, величина и протяженность которых непостоянны и определяются выражениями (1.56–1.61).

Механические потери. Первоначально примем два допущения.

1. В процессе работы насоса винт самоустанавливается в обойме, вследствие чего силы, действующие на обойму, распределяются равномерно по всей длине (при идеальной геометрии винта и обоймы).

2. Коэффициент трения винта по резиновой поверхности обоймы постоянен.

Мощность трения на длине обоймы, кВт:

где f – коэффициент трения пары «обойма – винт», в функции удельного давления;

n – скорость вращения приводного вала, об/мин.

Задачей одного из циклов проведенных балансовых испытаний являлось определение области оптимальных значений величины δ0. Было установлено, что для обойм, внутренняя полость которых отлита из резины с твердостью 55–75 ед. по ТМ-2, оптимальным с точки зрения равномерности распределения давления вдоль оси обоймы следует считать межвитковый перепад давления

В этом режиме максимальные уровни КПД были получены при следующих значениях величины первоначального натяга

Механические потери в рабочих органах существенно зависят от величины первоначального натяга (рис. 26).

При δ0> δ0опт наблюдается резкое повышение мощности трения.

Объемные потери. Объемные потери представляют собой расход жидкости через щель проточной части контактной поверхности:

где S – площадь щели.

Коэффициент расхода μ в общем виде является функцией числа Рейнольдса определяемого из выражения

определяемого из выражения

где v – коэффициент динамической вязкости

Совместно решая уравнения (1.62) и (1.63), получим:

где Е – длина проточной части контактной линии.

Для определенного типоразмера насоса при перекачке однородных жидкостей

Следовательно,

Стендовые испытания рабочих органов насоса 1ВВ 1,6; 1ВВ 0,8 и 1ВВ 0,4 при перекачке воды показали, что при первоначальных натягах по выражению (1.61) перетоки жидкости характеризуются весьма широким диапазоном числа Рейнольдса (Re = 300–10000).

Экспериментально были получены следующие значения коэффициентов:

Анализ выражения (1.69) (предположив Рк= const) позволяет получить аналитическую зависимость объемных потерь насоса от величины зазора и первоначального натяга:

где

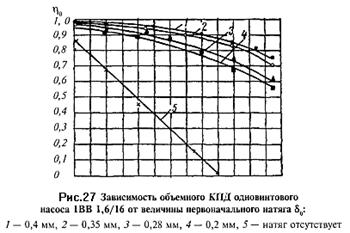

На рис. 27 показана зависимость объемных потерь насоса 1ВВ, 1,6/16 от величины первоначального натяга при перекачке воды.

Анализ результатов испытаний объясняет заметный разброс значений подачи насосов серийного производства, в которых по технологическим соображениям первоначальный натяг имеет отклонение ±0,1 мм.

Результаты теоретических и экспериментальных исследований показали:

1. Величина первоначального натяга оказывает большое влияние на энергетические показатели одновинтовых насосов.

Для принятых оптимальных значений перепадов межвитковых давлений (1.61) имеет место интервал значений первоначального натяга (1.62), при котором рабочие органы насоса работают с максимальным значением КПД, достигающим 70–75% для насоса 1ВВ 1,6 и 55–65% для насоса 1ВВ 0,4.

2. С повышением величины 8о: уменьшается зазор в проточной части контактной линии, вследствие чего уменьшаются объемные потери; увеличивается нормальная сила и уменьшается удельное давление, что вызывает увеличение механических потерь.

3. При натяге 8о > 5о опт наблюдается резкое понижение общего КПД насоса.

Расчет золотника предохранительного клапана на прочность и устойчивость

Рабочее давление при котором работает золотника

p=ρgH,

где ρ – плотность нефти

g – ускорение свободного падения

H – напор создаваемый насосом.

p=950·9,8·1000=9,31МПа

Усилие сжатия золотника со стороны поршня

Fсж1=π·p·(D2/4)

где р – рабочее давление при котором работает золотник

D – диаметр поршня

Fсж1 = 3,14·9,31·106·0,0362 / 4 = 9,5кН

Усилие сжатия золотника с другой стороны

Fсж2=π·p·(d12/4)

где d1 – диаметр золотника с другого конца

Fсж2 = 3,14·9,31·106·0,0182 / 4 = 2,4кН

Так как центральная часть золотника имеет наименьший диаметр, в нем будут возникать наибольшие напряжения сжатия, определим их

σсж = Fсж /f2

где f2 – площадь сечения по внутреннему диаметру

f2 = π·d2 2 /4 = 3,14·0,0142 / 4 = 15,4·10-5 м2

Fсж = Fсж1+ Fсж2 = 9,5+2,4 = 11,9кН

σсж = 11,9·103 / 15,4·10-5 = 77,3 МПа

Выбираем сталь марки ВСт2пс для которой σв =330МПа

Отсюда находим коэффициент запаса на прочность

n = σв/ σcж =330 / 77,3 = 4,3

Запас прочности по усталости:

na =σ1ּε / kσּ σсж

kσ - эффективный коэффициент концентрации напряжения

kσ = 1

σ1 - предел выносливости при сжатии для золотника двустороннего действия.

σ1 = 0,45ּσв

σ1 =0,45ּ330 = 148,5 МПа

ε – масштабный фактор

ε = 1,5

na =148,5ּ1,5 / 77,3 = 2,9

Устойчивость золотника (продольный изгиб)

λ = l /imin

l – свободная длина золотника

imin = (J/f)1/2 J = π·d4/64 f = π·d2/4

imin =d/4

imin - min радиус инерции штока

λ = 4l /d

λ=4ּ95 / 14 = 27,14

λ<105, по формуле Ясинского

σкр =335–0,6 λ

σкр = 335 – 0,6 77,3 = 288,62МПа

При σкр = 288,6МПа золотник потеряет устойчивость

Запас устойчивости,

nу= σср/ σсж = 288,6/77,3 = 3,73

Список используемой литературы

1. R. Moineau. Gear Mechanism. USA Patent №1892217, 27.04.1931.

2. Балденко Д.Ф., Бидман М.Г., Калишевский В.Л. и др. Винтовые насосы. М., Машиностроение, 1981.

3. Балденко Д.Ф. Винтовые гидравлические машины. Машины и нефтяное оборудование. М., ВНИИОЭНГ, 1979, №9.

4. Балденко Д.Ф., Балденко Ф.Д. Перспективы применения и критерии эффективности одновинтовых гидромашин в нефтяной промышленности. Строительство нефтяных и газовых скважин на суше и на море. М., ВНИИОЭНГ, 1995, №4–5.

5. Ратов А.М., Хейфец А.С. Одновинтовые скважинные электронасосы в Советском Союзе и за рубежом. М., ЦИНТИхимнефтемаш, 1979.

6. Балденко Д.Ф., Балденко Ф.Д., Власов А.В., Хабецкая В.А., Шардаков М.В. Параметрический ряд многозаходных скважинных винтовых насосов. Нефтепромысловое дело. М., ВНИИОЭНГ, 2001, №8.

7. Коротаев Ю.А. Прогрессивный инструмент для формообразования зубьев многозаходных героторных механизмов винтовых забойных двигателей и насосов. М., ВНИИОЭНГ, 2002.

8. Балденко Д.Ф., Балденко Ф.Д. Перспективы создания гидроприводных винтовых насосных установок для добычи нефти. Нефтяное хозяйство, 2002, №3.

9. Балденко Ф.Д., Дроздов А.Н., Ламбин Д.Н. Характеристики одновинтовых гидромашин на газожидкостной смеси. Строительство нефтяных и газовых скважин на суше и на море. М., ВНИИОЭНГ, 2003, №4.

10. Пятов И.С., Васильева С.Н. и др. Комбинированный метод модификации фрикционных свойств резин. Каучук и резина, 1999, №5

11. Расчет ведется по книге Ивановский В.Н., Дарищев В.И., Сабиров А.А. и др. «Насосные установки для добычи нефти» стр. 360–380.

12. Internet www.livgidromash.ru
