Курсовая работа: Расчет технических параметров станковКурсовая работа: Расчет технических параметров станковМинистерство образования РФ Тольяттинский государственный университет автомеханический институт Кафедра: «Резание, станки и инструмент» Расчетно-пояснительная записка к курсовому проекту по дисциплине: “Расчет и конструирование станков” 06.С.03.15.00.000 ПЗ Студент: Цуркан А.В. Группа: МСКв - 501 Преподаватель: Гомельский М.В. Тольятти, 2006. Содержание 1. Расчет-обоснование технической характеристики станка 2. Кинематический расчет передач проектируемого привода 3. Прочностные расчеты передач, валов, шпиндельного узла 4. Краткое описание станка в целом и подробное описание конструкции привода подач 1. Расчет-обоснование технической характеристики станка Расчет выполнен по [1]. Определяем наименьший диаметр сверления: Dmin = (0,25…0,3)Dmax; где, Dmax-наибольший диаметр сверления. Dmin = (0,25…0,3)Dmax=(0,25…0,3)30=7,5мм. Определяем минимальную подачу при сверлении Dmin: При обработке самого мягкого (из заданных) материала по табл. 2.2.1: =0,14-0,18мм, при сверлении стали <600 МПа. Определяем максимальную подачу при сверлении Dmax: При обработке самого мягкого (из заданных) материала по табл. 2.2.1: =0,45-0,55мм, при сверлении стали <600 МПа. Определяем минимальную подачу при сверлении Dmin: При обработке самого твердого (из заданных) материала по табл. 2.2.1: =0,13-0,15мм, при сверлении стали =800…1000 МПа. Определяем максимальную подачу при сверлении Dmax: При обработке самого твердого (из заданных) материала по табл. 2.2.1: =0,32-0,4мм, при сверлении стали =800…1000 МПа. Определяем минимальную подачу при развертывании Dmin по табл. 2.2.2: Sminp =0,8мм, при материале режущей части инструмента из быстрорежущей стали. Определяем максимальную подачу при развертывании Dmax по табл. 2.2.2: Smaxp =1,2мм, при материале режущей части инструмента из быстрорежущей стали. В качестве Smin принимаем подачу, меньшую из,,Sminp. Следовательно, Smin=0,13мм. В качестве Smax принимаем подачу, большую из ,,Smaxp. Следовательно, Smax=1,2мм. Определяем максимальную скорость резания при сверлении при обработке самого мягкого материала: ; где, СV, ZV, yV, m- коэффициенты и показатели степени; Т - среднее значение периода стойкости сверл; - минимальная подача при сверлении Dmin при обработке самого мягкого материала; Dmin- наименьший диаметр сверления; КV- поправочный коэффициент. Определяем период стойкости сверла по табл. 2.2.4: Т=25мин, для углеродистых сталей. Определяем коэффициенты и показатели степени, зависящие от материала изделия и инструмента по табл. 2.2.3: СV=7; ZV=0,4; yV=0,7; m=0,2. Определяем поправочный коэффициент: КV = КMV КИV; где, КMV- коэффициент, учитывающий механические свойства обрабатываемого материала. КИV- коэффициент, учитывающий материал инструмента. .Определяем коэффициент, учитывающий механические свойства обрабатываемого материала: КMV=1,25, для самого мягкого материала. Определяем коэффициент, учитывающий материал инструмента: КИV=1, для инструментальных сталей. КV = КMV КИV=1.25*1=1.25. м/мин; Определяем скорость резания при максимальной мощности резания: ; где, Dmax- наибольший диаметр сверления; - максимальная подача при сверлении Dmax при обработке самого мягкого материала. Т=50мин, СV=9,8,ZV=0,4,yV=0,5,m=0,2, КMV=1,25, КИV=1; КV = КMV КИV=1.25*1=1.25. м/мин. Определяем минимальную скорость резания при сверлении при обработке самого твердого материала: ; где, - максимальная подача при сверлении Dmax при обработке самого твердого материала. Т=50мин, СV=9,8,ZV=0,4,yV=0,5,m=0,2, КMV=0,9, КИV=1; КV = КMV КИV=0.9*1=0.9; м/мин. Определяем минимальную скорость при развертывании: Vminp=Vpkp; где, Vp- скорости резания, для наибольшей подачи при диаметре развертки Dmax; kp- поправочный коэффициент. Vp=9,9м/мин, при Dmax=30мм и Smaxp =1,2мм. Определяем поправочный коэффициент: kp=0,78, для углеродистых сталей. Vminp=Vpkp=9,9*0,78=7,72м/мин. В качестве Vmin принимаем скорость, меньшую из Vminс и Vminp. Следовательно, Vmin=7,72м/мин. Определяем максимальную частоту вращения шпинделя: об/мин. Определяем минимальную частоту вращения шпинделя: об/мин. Определяем максимальный крутящий момент при сверлении самого твердого материала сверлом из быстрорежущей стали: ; где, CM, ZM, yM –коэффициенты и показатели степени в зависимости от обрабатываемого материала (по табл.2.2.11); КМр– коэффициент, учитывающий влияние механических свойств стали на крутящий момент(по табл.2.2.12). Определяем коэффициенты и показатели степени, зависящие от материала детали и инструмента: CM=0,34; ZM =2; yM =0,8; ; Нм. Определяем крутящий момент при максимальной мощности при сверлении самого мягкого материала: ; CM=0,34; ZM =2; yM =0,8; ; Нм. Определяем максимальную эффективную мощность при сверлении: ; где, nN– частота вращения шпинделя при сверлении с максимальной мощностью. Определяем частоту вращения шпинделя при сверлении с максимальной мощностью: об/мин; Определяем установленную мощность электродвигателя: ; где, η- коэффициент полезного действия привода. Определяем коэффициент полезного действия привода: Принимаем предварительно= 0,75…0,8. Определяем максимальное осевое усилие при сверлении самого твердого материала сверлом из быстрорежущей стали: ; где, Ср, Zp, yp-значения коэффициентов и показателей степени в формуле окружной силы. Ср=680, Zp=1, yp=0.7. Определяем тяговую силу, необходимую для осуществления подачи: ; где, d- диаметр шлицев на шпинделе. Определяем диаметр шлицев на шпинделе: Принимается предварительно d=Dmax,следовательно, d=30мм. Определяем коэффициент трения в направляющих пиноли и на шлицах шпинделя: Принимаем . 2. Кинематический расчет передач проектируемого привода В данной работе ведется проектирование коробки скоростей вертикально-сверлильного станка. Диапазон регулирования частот ступенчатой части привода: , где: nmax = 1683,7 об/мин–максимальная частота вращения шпинделя, (см. п.1.9); nmin = 81,95 об/мин–минимальная частота вращения шпинделя, (см. п.1.8). Таким образом, . Определение числа ступеней подач [6] , где Rn = 20,545 – см. п. 2.1; φ – знаменатель геометрического ряда коробки подач, выбираем φ = 1,41 для вертикально-сверлильного станка; . Принимаем полученное значение равным: z = 11(исходя из ряда). Выбираем значения подач из нормального ряда чисел в станкостроении [3], который соответствует выбранному знаменателю ряда: 63; 90; 125; 180; 250; 355; 500;710;1000;1400;2000 об/мин. Построение структурной сетки Формула структуры привода имеет следующий вид: . Структурная сетка привода р1 = 2 р2 = 2 р3 = 2 х1 = 2 х2 = 3 х3 = 5 х3 = 5, так как для обеспечения 11 ступеней подач, необходимо одну перекрыть. Рисунок 1 Разработка кинематической схемы За основу разрабатываемой схемы коробки подач возьмем кинематическую схему станка-аналога 2А135 [4]. Кинематическая схема коробки скоростей Рисунок 2 Построение графика подач График подач строится в соответствии с разработанной кинематической схемы станка. Он отражает подачи всех валов привода. Для построения графика используем структурную сетку. Причем понижающие imin и повышающие imax передаточные отношения должны соблюдать условия [10]: ; . Диапазон регулирования групповой передачи должен быть: . Исходя из этих условий, назначим минимальные передаточные отношения в коробке подач: ; ; . Примем передаточные отношения одиночных передач: ; . График подач Рисунок 3 Назначение чисел зубьев шестерен Числа зубьев в групповых передачах назначаем по таблице 3 [8]. Таблица 1 Числа зубьев шестерен групповых передач

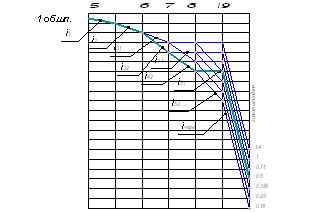

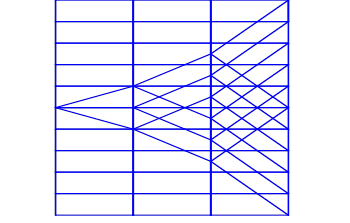

Числа зубьев шестерен одиночных передач: ; . Определим передаточное отношение i1: Уравнения кинематического баланса Поскольку все передаточные отношения получаются с погрешностью, значения подач также получаются неточными. Отклонение значений частот вращения не должно превышать величины: Δ ≤ ±10ּ(φ – 1) %. Для знаменателя φ = 1,41 эта величина составляет Δ = 4,1 %. 1) Значение подачи на графике: S = 0,18 мм/об. Фактическое значение частоты вращения: . Отклонение значения подачи: . 2) Значение подачи на графике: S = 0,25 мм/об. Фактическое значение подачи: . Отклонение значения подачи: . 3) Значение подачи на графике: S = 0,355 мм/об. Фактическое значение подачи: . Отклонение значения подачи: . 4) Значение подачи на графике: S = 0,5 мм/об. Фактическое значение подачи: . Отклонение значения подачи: . 5) Значение подачи на графике: S = 0,71 мм/об. Фактическое значение подачи: . Отклонение значения подачи: . 6) Значение подачи на графике: S = 1 мм/об. Фактическое значение подачи: . Отклонение значения подачи: . 7) Значение подачи на графике: S = 1,4 мм/об. Фактическое значение подачи: . Отклонение значения подачи: . Отклонения значений частот вращения не выходят за пределы допустимой величины. 3. Прочностные расчеты передач, валов, шпиндельного узла Расчет передачи колесо-рейка. Принимаем передачу колесо-рейка, используя станок аналог 2А135. Определяем контактные напряжения: , где, M – момент на реечном колесе; b– ширина зубчатого колеса; b=(8…12)m, принимаем b=8m=28мм; kv– коэффициент, зависящий от скорости вращения зубчатого колеса. При V<<1м/с принимаем kv=1. m и z– модуль и число зубьев зубчатого колеса. где, Q- тяговая сила, необходимая для осуществления подачи, Q=21256,5Н (см. п. 1.21.1). Определяем изгибные напряжения: где, - угол наклона зуба, для прямозубого колеса ; y- коэффициент формы зуба, для ориентировочного расчета принимаем y=0,1. Исходя из полученных значений контактных и изгибных напряжений, принимаем Сталь 45, способ термической обработки закалка. []=1000МПа, []=250МПа. Проверочный расчет зубчатых передач на прочность Расчет проведем для расчетной цепи по [2] с применением специализированного САПР. Определяем расчетные моменты на валу ведущих колес по формуле: Где Мтяг – момент на тяговом валу, Нм, Мтяг=520,8Нм (см. п. 3.1.1); – коэффициент полезного действия на i-м валу, об/мин. Расчет моментов начинаем с десятого вала; передаточные отношения на валах берем с графика подач рисунка 3: 1) i10 = 1/47; 2) i9 = 1; 3) i8 = 40/40 ; 4) i7 = 26/52; 5) i6 = 25/50; 6) i = 21/30; 7) i5 = 30/34 ; Исходные данные для расчета зубчатых передач занесем в таблицу 2: Для определения расчетной частоты вращения ведущего колеса и наибольшей частота вращения ведущего колеса в коробке подач возьмем значения частот вращения из структурной схемы коробки скоростей, и умножая эти значения на передаточные отношения расчетной цепи коробки подач получим нужные нам значения. Значения частот из коробки скоростей следующие: Определяем значения частот вращения валов в коробке подач по следующим формулам: Значения наибольшей и расчетной частот вращения 5-го вала: Значения наибольшей и расчетной частот вращения промежуточного вала: Значения наибольшей и расчетной частот вращения 6-го вала: Значения наибольшей и расчетной частот вращения 7-го вала: |
|
|||||||||||||||||||||||||||||||||||||||||||||||
|
