Курсовая работа: Газогидродинамические методы исследования

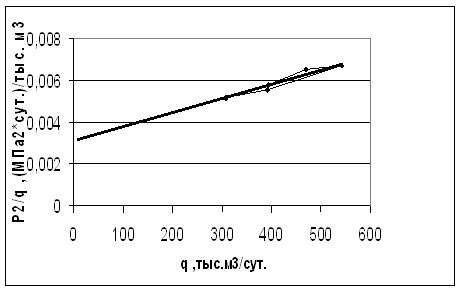

По данным, приведенным в таблице №7.5, можно построить индикаторную кривую (Рис. 5). Отрезок отсекаемый этой кривой на оси ординат равен коэффициенту фильтрационного сопротивления А, а коэффициент В как тангенс угла наклона к оси. Из рис. 5 можно определить, что А=0,0031 и В=0,00000255.

Коэффициент проницаемости k. Известны такие параметры, как ТПЛ = 303 К, коэффициенты несовершенства скважины С1 = 1,3 и С2 = 0,33; коэффициент сверхсжимаемости ZCP = 0,8; радиус скважины rC = 0,1 м; радиус контура питания RK = 500 м; эффективная толщина пласта h = 10 м; вязкость газа в пластовых условиях μПЛ = 0,05 мПа*с. А также ТСТ = 293, РСТ = 0,1013 МПа. Из таблицы №7.5. возьмем значение РПЛ = 6,04 Мпа.

Используя, найденное по рис. 5, значение коэффициента фильтрационного сопротивления А = 0,0031 и воспользовавшись формулой (5.6), найдем значение коэффициента проницаемости k:

=0,212 мкм2.

Зная коэффициент проницаемости k мы можем по формуле (5.12) определить коэффициент продуктивности К:

Через коэффициент продуктивности К можно по формуле (5.13) найти коэффициент гидропроводности

В результате проведенных расчетов были определены коэффициент проницаемости k, коэффициент продуктивности К, коэффициент гидропроводности. Как видно из проведенного исследования резко уменьшилась проницаемость пласта (с 0,4 до 0,2 мкм2), что, по-видимому, объясняется проведением капитального ремонта скважины, проводившегося с использованием жидкости глушения, проникновение ее в пласт и обусловило ухудшение фильтрационных характеристик ПЗП, в частности проницаемости/[6].

На основании результатов проведенного исследования сделали вывод, что для востанавления исходного дебита необходимо кислотная обработка ПЗП. Однако данная проблема могла и должна была быть решенной использованием жидкости глушения на основе ПАВ.

После проведенных мероприятий было решено провести еще одно исследование с целью определения эффективности принятых мер. Результаты повторного исследования газовой скважины №1048 приведены в приложений №3. В ходе исследования были получены значения таких величин как пластовое давления Рпл, устьевое давление Ру и температура Ту. Зная их можно определить дебит скважины q, забойное давление Рс, величину ΔР2 и значение ΔР2/q, которые нам необходимы при определение коэффициентов А и В. Методика и алгоритм определения выше перечисленных величин такой же, как и при проведении первого исследования.

Исходные данные, для определения коэффициента сжимаемости Z изменятся, так как значения температур и давлении будут другими. В таблице №7.6 приведены данные для определения коэффициента сжимаемости Z, а в таблице №7.7 результаты расчета.

Таблица №7.6 Данные для определения коэффициента z и ρ

Таблица №7.7. Результаты расчета z и ρ

Все интересующие нас величины вычислены с помощью программного приложения Microsoft Excel. Программа, расчет и результаты проведенного расчета представлены на следующей странице и в таблице №7.8. Приведем графический метод определения коэффициентов А и В по данным таблицы №7.8 с помощью программного приложения Microsoft Excel. Проведем обработку результатов исследования, построив зависимость ΔР2/q от q, и с помощью индикаторной кривой определим коэффициенты фильтрационного сопротивления А и В.

Таблица №7.8 Результаты исследований газовой скважины №1048

Проведем обработку результатов исследования, построив зависимость ΔР2/q от q, и с помощью индикаторной кривой определим коэффициенты фильтрационного сопротивления А и В.

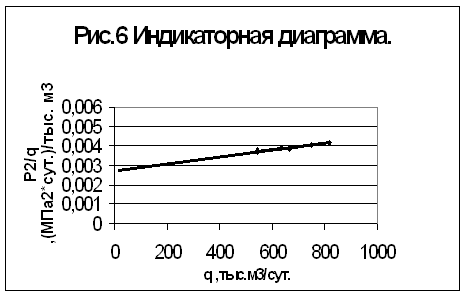

По данным, приведенным в таблице №7.2., была построена индикаторная кривая (Рис. 6). Отрезок отсекаемый этой кривой на оси ординат равен коэффициенту фильтрационного сопротивления А, а коэффициент В как тангенс угла наклона прямой к оси. Из рис. 6 можно примерно определить, что А=0,0027и В=0,00000163.

Значения коэффициентов фильтрационных сопротивлений А и В, полученные в результате исследования, проведенного после применения кислотной обработки призабойной зоны пласта, значительно меньше значении, полученных в результате первого исследования. Кроме того, значения коэффициентов проницаемости k, продуктивности К, вычисленные по найденным коэффициентам А и В, соответственно составили 0,45 мкм2 и 357 м3/(МПа*сут.)

Следовательно, можно сделать вывод, что меры, принятые для восстановления рабочих дебитов газовой скважины №1048, были эффективны и проведены своевременно, что позволило в дальнейшем не только избежать падения дебита, но и восстановить его значения, до проектных/[6].

Коэффициенты фильтрационных сопротивлений А и В можно также определить с помощью метода наименьших квадратов, о котором было сказано в пункте 3.3. Данный метод является аналитическим и в его основе лежат следующие формулы:

, (7.12)

, (7.13)

, (7.14)

 и  – коэффициенты фильтрационного сопротивления;

 – коэффициент парной корреляции;

 – число режимов.

Расчет коэффициентов фильтрационного сопротивления А и В по методу наименьших квадратов выполнен на ЭВМ с помощью программы представленной в приложений №3. Там же, приведен расчет и показаны результаты, полученные по данным приложения №1 и №2.

A=0.00313; B=0.00000245; R=0.977 по данным приложения №1.

A=0.0027; B=0.00000164; R=0.963 по данным приложения №2.

Заключение

Важнейшими характеристиками, определяемыми в процессе исследования скважин, являются также максимально допустимые дебиты скважины и факторы, ограничивающие эти дебиты, коэффициенты фильтрационного сопротивления в формуле притока газа к скважине, а также величины свободного и абсолютно свободного дебитов скважин, проницаемость пласта или его гидропроводность.

В ходе выполнении курсовой работы были освоены газогидродинамические методы исследования скважин при стационарных режимах фильтрации.

Из рассмотренных примеров расчета коэффициентов фильтрационных сопротивлений и сопоставления их с фактическими, следует, что расчеты данной курсовой работы верны.

При анализе расчетных данных (коэффициентов фильтрационных сопротивлений А и В), видно, что с годами возрастают. Это ведет к увеличению проницаемости (из анализа формулы 8.4).

Другое предположение о возрастание проницаемости – очистка ПЗП в процессе эксплуатации скважины.
