Курсовая работа: Универсальный передвижной гидроагрегат

Курсовая работа: Универсальный передвижной гидроагрегат

Национальный авиационный университет

Аэрокосмический институт

Кафедра технологии аэропортов

Курсовая робота

(пояснительная записка)

дисциплина «Техника аэропортов»

на тему: "Универсальный передвижной гидроагрегат"

Выполнила: студентка ФЛА 407

Фернандес Медина А.Х.

Проверил: Левченко В.М.

Киев 2009


ЗАВДАННЯ

До курсової роботи з дисципліни «Техніка аеропортів»

студентки 407 ФЛА

Фернандес Медіна Аліни Хорхівни

Тема роботи: Самохідна Площадка Обслуговування

Вихідні дані:

Прототип – СПО-15М.

Розробки: система – гідравлічна, агрегат – гідроциліндр.


Реферат

Пояснювальна записка до курсової роботи на тему «Універсальний пересувний гідроагрегат » містить 1 таблицю, 17 рисунків, 5 інформаційних джерел.

Об’єкт дослідження – універсальний пересувний гідроагрегат УПГ-300.

Мета роботи – вивчення конструкції, призначення, принципу роботи головних систем універсального пересувного гідроагрегату УПГ-300.

В ході курсової роботи було зроблено загальну характеристику універсального пересувного гідроагрегату, особливості конструкції його вузлів та агрегатів та його спеціального обладнання.

Також наведені технічні характеристики УПГ-300 і детально розглянуто їх принцип роботи.

Результати курсової роботи рекомендується використовувати в практичній діяльності підприємства.

універсальний пересувний гідроагрегат, упг-300, гідравлічна система, пневматична система, електрообладнання, гідросистема, силова установка, гідротрансформатор, спецмашина


Вступление

Установка для проверки гидросистем УПГ-300 разработана на Куйбышевском заводе аэродромного оборудования "Старт" на шасси ЗиЛ-131. Выпускается серийно.

УПГ-300 предназначена для проверки гидравлических систем летательных аппаратов в наземных условиях. С её помощью выполняется подача жидкости в гидросистемы летательных аппаратов с необходимым давлением и подачей, проверка на герметичность и опрессовку агрегатов и гидросистем летательных аппаратов и гидроустановок, дозаправка рабочей жидкостью гидросистем летательных аппаратов, подача азота (воздуха) для создания поддавливания в гидробаках летательных аппаратов и гидроустановок, зарядка азотом пневмогидроагрегатов, проверка агрегатов гидросистем летательных аппаратов на работоспособность, питание электрическим током агрегатов, связанных с работой гидросистем летательных аппаратов и гидроустановок. Автомобиль может эксплуатироваться при температуре окружающего воздуха ±45°C.

Автомобиль оснащён тремя гидравлическими системами (рабочая жидкость 7-50С-3, АМГ-10 или НГЖ-4), которые могут обслуживать одновременно три независимые системы ЛА или могут быть объединены для обслуживания двух или одной систем. В кузове установлены 2 баллона АБ-350 ёмкостью 40 л с азотом или воздухом. Электрооборудование включает генератор постоянного тока ГСР-СТ-12/40, 2 аккумуляторные батареи 6СТ-132ЭМС и пускорегулирующую аппаратуту. В комплект входит шланг поддавливания длиной 20 м.

Модификации автомобиля:

•А28М-0000-0 - с рабочей жидкостью 7-50С-3 или АМГ-10.

•А28М1-0000-0 - с рабочей жидкостью НГЖ-4.


Технические характеристики

Габариты, мм: длина ширина высота 7447 2500 2480
База, мм 3350+1250
Колея, мм 1820
Дорожный просвет, мм 330/355
Радиус поворота, м 10,2
Полная масса, кг 10200
Двигатель: тип число цилиндров рабочий объём, см2 степень сжатия мощность, л.с. ЗиЛ-131 8 5996 6,5 150

Дополнительный двигатель:

тип число цилиндров рабочий объём, см2 степень сжатия мощность, л.с.

ЗиЛ-375 8 6959 6,5 180
Число передач 5x2
Колёсная формула 6x6
Размер шин 12,00-20"
Запас топлива, л 2x170
Скорость максимальная, км/ч 90
Тормозной путь со скорости 30 км/ч, м 12

Параметры при одной работающей гидравлической системе:

подача л/с давление, кгс/см2

0,2-1,7 50-260

Параметры при двух или трёх необъединённых одновременно работающих гидравлических системах:

подача л/с давление, кгс/см2

до 2,3 до 210

Параметры при трёх объединённых работающих гидравлических системах:

подача л/с давление, кгс/см2

до 1,8 до 210
Тонкость очистки жидкости, мкм 5-6
Тонкость очистки газа, мкм 40
Давление наддува гидравлических баков, кгс/см2 1,3-3,5
Давление зарядки пневматиков и агрегатов, кгс/см2 1-10 и 250

Цель курсовой работы заключается в закреплении знаний о спецмашине, которые были получены в процессе изучения дисциплины, и получении навыков практического применения знаний при решении заданий по конструированию специальных машин и механизмов аэропортов.

Задание для курсовой работы предполагает ознакомление с существующими образцами спецмашины, описание этих образцов, описание технических характеристик спецмашины.

1. Технологическая часть

Универсальный подвижный гидроагрегат предназначен для проверки гидравлических систем ВС в наземных условиях.

Специальное оборудование УПГ-300: смонтировано в специальном металлическом кузове, устанавливаемо" на шасси автомобиля ЗИЛ-131,и состоит из силовой установки, гидравлического оборудования, пневматической и электрической систем.

Силовая установка включает двигатель и раздаточную коробку. От двигателя крутящий момент передается через раздаточную коробку к генератору постоянного тока, гидравлическим насосам, осевому вентилятору блока радиатора гидросистемы и масляному насосу.

Гидравлическое оборудование УПГ-300 состоит из трех одинаковых независимых гидравлических систем и системы ручного насоса.

Гидравлические системы имеют агрегаты и аппаратуру регулирования давления и производительности, радиаторы охлаждения рабочей жидкости, шланги для подключения к бортовым разъемам ВС и приборы, контроля.

Пневматическая система состоит из двух баллонов сжатого газа (азота или воздуха), понижающие редукторов, шлангов, аппаратуры управления и контроля.

Электрическая система состоит из генератора постоянного тока, Двух аккумуляторных батарей, кабелей питания для подключения к бортовому разъему ВС, регулирующей и контрольной аппаратуры.

Органы управления и приборы контроля за работой оборудования систем размещены на панелях с левой и правой стороны кузова и в кабине водителя. Установка снабжена УКВ радиостанцией и имеет переговорное устройство СПУ-7 для связи механика-водителя с техником при проведении проверок гидросистем ВС.

С помощью специального оборудования УПГ-300 можно выполнять следующие операции:

- подачу жидкости в гидросистемы ВС с необходимым давлением и производительностью;

- проверку на герметичность и опрессовку агрегатов и гидроустановок;

- дозаправку рабочей жидкостью гидросистем ВС;

- подачу азота (воздуха) для создания поддавливания в гидробаках ВС и гидроустановок;

- зарядку азотом пневмогидроагрегатов;

-проверку агрегатов гидросистем ВС неработоспособность;

- питание электрическим током агрегатов, связанных с работой гидросистем ВС и гидроустановок.

Оборудование гидроагрегатов УПГ-300

Установка УПГ-300 (рис. 1) представляет собой комплекс систем, узлов, и оборудования, в состав которого входят: кузов, силовая установка, гидравлическая система, пневматическая система (азотная), электрооборудование.

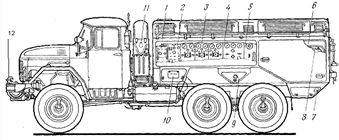

Рис. 1 Гидроагрегат УПГ-300:

В отсеках с левой стороны кузова размещены:

1 — панель управления электрооборудованием;

2 — приборная панель управления силовой установки;

3 — приборная доска гидросистемы;

4 — приборная доска пневмосистемы;

5 — приборная доска ручного насоса;

6 — установка агрегатов линии всасывания;

7 — панель выводов пневмосистемы;

8 — шланг всасывания;

9 — подвесной отсек;

10 — аккумуляторная батарея;

11 — ЗИП;

12 – лебедка.

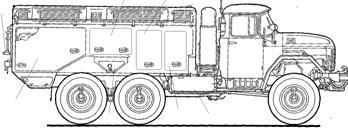

В отсеках с правой стороны кузова размещены:

1.  панель управления заправкой;

2.  панель кольцевания;

3.  панель выводов гидросистемы;

4.  панель агрегатов нагнетания с выводами напорных магистралей и нагнетательными шлангами;

5.  гидробак;

6.  электрокабели,

7.  силовой блок электрооборудования;

8.  аккумуляторная батарея;

9.  технический отдел;

10.  габаритные огни;

11.  бензобак.

Кузов металлический, специальный, в отсеках и нишах которого смонтировано оборудование установки УПГ-300.

Состоит кузов из трех основных частей: нижней части (несущей рамы), верхней части (съемного кожуха) и подвесных отсеков. Каждая часть состоит из стального каркаса и металлической обшивки, приваренной к каркасу точечной сваркой. Верхняя часть крепится к нижней болтами. Дня удобства подхода к оборудованию в кузове со всех сторон предусмотрены эксплуатационные люки.

По левой стороне кузова в специальных отсеках размещены: приборные панели управления электрооборудованием и силовой установкой; приборные доски гидросистемы, системы ручного насоса и пневмосистемы; монтажная панель агрегатов линии всасывания гидросистемы с выводами всасывающих магистралей; панель выводов пневмосистемы; аккумуляторная батарея, ЗШ.

В отсеках правой стороны кузова размещены: панель управления заправкой, панель кольцевания; панель выходов гидросистемы; панель агрегатов нагнетания с выводами напорных магистралей и нагнетательными шлангами; гидробак; электрокабели, силовой блок электрооборудования; аккумуляторная батарея.

В отсеках задней части кузова размещены: баллоны пневмосистемы; ручка управления кранами блока радиатора; щиток выводов для подключения переговорного устройства и кабеля постоянного тока; клемная колодка; блок радиаторов гидросистемы; топливный бак силовой установки.

В центральной части кузова (силовой отсек) размещена силовая установка.

Силовая установка УПГ-300 (рис. 2) предназначена для привода генератора ГCP-CT-I2000 ВТ, трех гидронасосов НП-52М, осевого вентилятора блока радиаторов гидросистемы и маслонасоса раздаточной коробки.




Рис. 2 Силовая установка гидроагрегата УПГ-300

Силовая установка гидроагрегата УПГ-300 состоит из:

1 — двигатель ЗИЛ-375;

2 — раздаточная коробка;

3 — вентилятор обдува генераторов;

4 — карданный вал привода вентилятора;

5 — гидронасос НП-52М;

6 — блок радиаторов гидросистемы;

7 — вентилятор блока охлаждения гидросистемы;

8 — топливный бак;

9 — карданный вал привода механизма раздаточной коробки;

10 — муфта сцепления;

11 — фильтр топливный;

12 — выхлопные трубы;

13 — глушитель;

14 — блок масляных радиаторов;

15 — панель управления;

16 — блок водяных радиаторов;

17 — бензонасос.

В состав силовой установки входят: двигатель ЗИЛ-375 со сцеплением, раздаточная коробка, система охлаждения генератора, вентилятор охлаждения блока радиаторов гидросистемы, система управления и контроля силовой установки.

Двигатель ЗИЛ-375 предназначен для привода раздаточной коробки. Он установлен в силовом отсеке кузова и соединяется с раздаточной коробкой с помощью карданного вала. Двигатель V-образный, четырехтактный, карбюраторный с жидкостным охлаждением, мощностью 133 кВт (180 л.с.) при 3200 об/мин. Двигатель оборудован автономной системой питания, а также системам смазки и подогрева.

Раздаточная коробка (рис. 3) предназначена дня передачи крутящего момента от двигателя к трем насосам НП-5Щ, маслонасосу МШ-ЗА, генератору ГСР-СТ-12ОО0ВТ и осевому вентилятору. Раздаточная коробка представляет собой редуктор с цилиндрическими прямозубыми шестернями внешнего зацепления, установленными в разъемном корпусе, состоящем из верхней части и поддона.

Привод насоса НП-52М осуществляется включением электромагнитной муфты, которая представляет собой многодисковую муфту сухого трения с неподвижной электромагнитной катушкой.

Система охлаждения генератора предназначена для принудительного отвода тепла от коллектора при помощи двух центробежных вентиляторов ДР-1 КМ. Осевой двенадцатилопастной вентилятор охлаждения блока радиаторов гидросистемы приводится в движение с помощью карданного вала. Система управления и контроля предназначена для дистанционного управления и контроля работы силовой установки. Система состоит из датчиков и указателей, размещенных на панели управления.

Гидравлическая система установки УПГ-300 предназначена для разъемной проверки и отработки гидросистем самолетов, проверки их на герметичность и опрессовки, а также заправки гидросистем рабочей жидкостью. В состав гидравлической системы УПТ-300 входят (рис. 4): три основные (обслуживающие) системы, система опрессовки и система кольцевания.


Рис. 3 Раздаточная коробка

1 - редукционный клапан; 2 - электромагнитная муфта; 3 - фильтр; 4 - фильтроэлемент; 5 - маслонасос; 6 - поддон; 7 - ведущие и ведомые диски; 8 - электромагнитная муфта; 9 - ведущий вял; 10 - вёдомый вал; 11 - корпус раздаточной коробки.

Для проверки и отработки гидросистем ВД гидросистема УПГ-30С подсоединяется к ВС рукавами нагнетания I и рукавами всасывания 45 при помощи наконечников.

Рабочая жидкость из ВС через наконечник и рукав 45 вступает к подкачивающему насосу 46, от которого при работе о охлаждением поступает в радиатор 13, где охлаждается и далее через фильтр II подается на вход в гидронасос Н8-52М. Включение радиатора производится краном 12. При работе без охлаждения рабочая жидкость от подкачивающего насоса 46 через фильтр II подается на вход насоса 7,минуя радиатор 13, Давление жидкости на входе в насос 7 измеряется манометром 10, температура жидкости контролируется термометром 47. Насос 7 подает рабочую жидкость в ВС через обратный клапан 6, фильтр предварительной очистки 5, фильтр тонкой очистки 3 и рукав I с наконечником. Давление жидкости, подаваемой в ВС, регулируется предохранительным клапаном 48. Подача жидкости насосом 7 регулируется механизмом 8, давление нулевой подачи - механизмом 9. Давление напора жидкости измеряется манометром 2. Сигнализатором 4 измеряется перепад давления и степень загрязненности фильтра тонкой очистки 3. Если перепад давления в фильтре превышает 0,5 МПа и возникает опасность перепуска жидкости через предохранительный клапан фильтра в обход фильтроэлемента, сигнализатор 4 подает световой сигнал на панель управления. Температурное реле 44 блокирует работу сигнализатора 4 при температурах жидкости ниже 0°С. Жидкость из корпуса насоса 7 сливается через фильтр 17 во всасывающую магистраль.

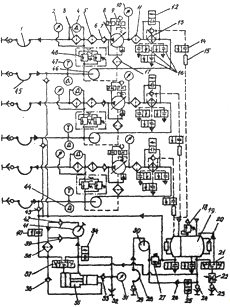

Рис. 4. Принципиальная схема гидравлической системы УПГ-300

Дозаправка гидросистем ВС рабочей жидкостью осуществляется путем наддува основной части бака 19 азотом с давлением до 0,35 МПа. При этом рабочая жидкость поступает в ВС через, "всасывающую магистраль ручного насоса 41, обратный клапан 39, фильтр 38,вентиль 40, обратный клапан 43 и рукав 45. Предохранительный клапан 18 предупреждает чрезмерное повышение давления в баке 19.Объем жидкости в баке измеряется по уровнемеру 20.

Система опрессовки гидросистемы УПГ-300 обеспечивает проверку герметичности и прочности самолетной гидросистемы. Опрессовка осуществляется ручным насосом 41. Рабочая жидкость всасывается из основной части бака 19 и подается в опрессовочный рукав 32 через обратный клапан 42, фильтр 38, обратный клапан 36,малую полость гидротрансформатора 35 и обратный клапан 33. Давление опрессовки измеряется манометром 31. После окончания опрессовки давление сбрасывается открытием вентиля 34.

Опрессовка давлением до 60,0 МПа осуществляется через гидротрансформатор 35. Сначала производится зарядка гидротрансформатора при помощи крана 37 и насоса 41,а затем опрессовка. При этом из малой полости гидротрансформатора в рукав 32 поступает рабочая жидкость под давлением, которое больше давления, создаваемого ручным насосом (пропорционально соотношению площадей большой и малой полостей гидротрансформатора).

Система кольцевания и заправки предназначена для испытания и отработки основных гидросистем УПГ,. разогрева рабочей жидкости, удаления воздуха из системы и заправки гидробака УПГ. Кольцевание гидросистемы осуществляется подсоединением рукава нагнетания к бортовому штуцеру 23 и рукава всасывания 45 к бортовому штуцеру 24. При этом основная часть бака 19 наддувается азотом. Гидравлическая нагрузка создается электродросселем 22Лри необходимости кольцевания жидкости через бак 19 (например, для нагрева жидкости в баке) трехходовой трехпозиционный кран 21 переключается. Давление напора и всасывания при кольцевании измеряются манометрами 2 и 10.

Воздух из рабочей жидкости может быть удален в- дренажную часть бака 19 через кран 14-и указатель струи 15. При прохождении жидкости через указатель струи визуально определяется содержание в ней газов. Степень заполнения дренажной части бака определяется по указателю уровня. Жидкость из дренажной части бака удаляется давлением азота через обратные клапаны 43 во всасывающее магистрали основных систем или через предохранительный клапан 27, обратный клапан 26 и вентиль 25 в основную часть бака.

Закрытая заправка основной части бака 19 из внешней емкости осуществляется насосом 30. Жидкость всасывается через приемный клапан 29, рукав 28 и нагнетается е бак через обратный клапан 26 и вентиль 25. Краны 16 служат для слива рабочей жидкости из радиатора 13.
