Курсовая работа: Споруди і обладнання водопостачанняbr>

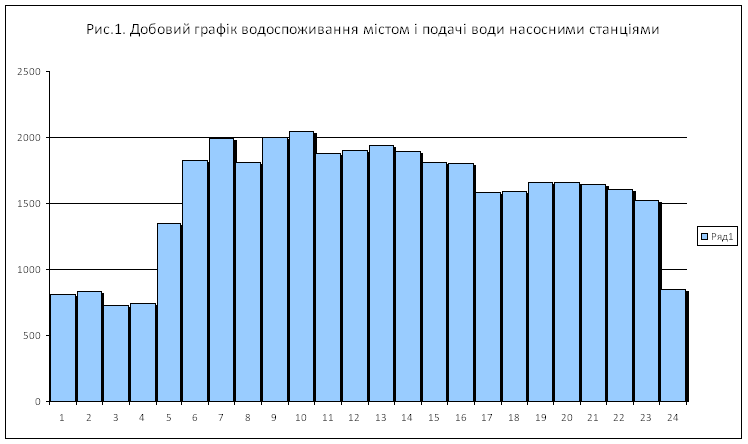

Графік роботи насосів, що живлять водопровідну мережу, приймаємо трьохступінчастим (рис.1). Подачу води насосами і тривалість роботи кожної ступені призначаємо так: Таблиця 7 Визначення подачі насосів на насосних станціях
3. Трасування водопровідної мережі На плані міста намічаємо місця підведення водоводів від НС-ІІ, влаштування водонапірної башти та виконуємо трасування магістральної водопровідної мережі. Діаметри розподільних ліній призначаємо конструктивно – 150 мм. Намічаємо і нумеруємо вузли магістральної мережі у точках пересікання магістралей, місцях підключееня крупних споживачів (підприємств), водонапірної башти і водоводів до магістральної мережі та записуємо довжини ділянок мережі між вузлами. Водоводи від НС-ІІ до магістральної водопровідної мережі проєктуємо у дві нитки і підключаємо до різних вузлів. 4. Визначення місткості регулюючих споруд Регулюючий об’єм водонапірної башти визначаємо шляхом суміщення графіків водоспоживання і водоподачі насосами 2-го підняття (табл. 8). Таблиця 8 Визначення регулюючого об’єму бака водонапірної башти
