Курсовая работа: Проектування та розрахунок редуктора для стрічкового транспортераЦій величині по таблиці 9.18[1] відповідає e=0,21 Відношення X=0.56, Y=2.05 Еквівалентне навантаження по формулі: , H де V= 1-обертається внутрішнє кільце підшипника; коефіцієнт безпеки по таблиці 9.19[1] КБ=1; температурний коефіцієнт по таблиці 9.20[1] КТ=1,0. H Розрахункова довговічність, млн. про по формулі: Розрахункова довговічність, год по формулі : год Фактичний час роботи редуктора Термін служби 7 років, при двозмінній роботі: 365днів*16ч.КгодКсут=365*16*0,7*0,3=1226,4 год. 6.2 Проміжний вал Реакції опор: у площині XZ: 3176-6117,8+484+2457,8=0 у площині YZ: Перевірка: 1,6+2283,8-935,4-1350=0 Сумарні реакції: Підбираємо підшипник по більш навантаженій опорі №1
Відношення Цій величині по таблиці 9.18[1] відповідає e=0,21 Відношення X=1, Y=0 Еквівалентне навантаження по формулі: H Розрахункова довговічність, млн. про по формулі: Розрахункова довговічність, год. по формулі: год. 6.3 Ведений вал
Реакції опор: у площині XZ: Перевірка:
у площині YZ: Перевірка: -254,6-2283,8+2538,4=0 Сумарні реакції: Підбираємо підшипник по більше навантаженій опорі №1
Відношення Цій величині по таблиці 9.18[1] відповідає e=0,195 Відношення X=0.56, Y=2.2 Еквівалентне навантаження по формулі: H Розрахункова довговічність, млн. про по формулі: Розрахункова довговічність, год по формулі: год 7. Перевірка міцності шпонкових з'єднаньЗастосовуються шпонки призматичні з округленими торцями по ДЕРЖСТАНДАРТ 23360-78. Матеріал шпонок - сталь 45 нормалізована. Таблиця 1 – Шпонкові з’єднання
Напруги зминання й умова міцності по формулі: Напруги зминання, що допускаються, при сталевій маточині =100...120 Мпа 7.1 Провідний вал При d=25 мм; ; t1=4 мм; довжині шпонки l=30 мм; крутний момент Т1=65,5 Нм 7.2 Проміжний вал При d=35 мм; ; t1=5 мм; довжині шпонки l=32 мм; крутний момент Т2=301,3 Нм 7.3 Ведений вал При d=55 мм; ; t1=6 мм; довжині шпонки l=55 мм; крутний момент Т3=314 Нм При d=46 мм; ; t1=5 мм; довжині шпонки l=65 мм 8. Уточнений розрахунок валів8.1 Провідний валУточнений розрахунок складається у визначенні коефіцієнтів запасу міцності s для небезпечних перерізів і порівнянні їх з значеннями, що допускаються s. Міцність дотримана при . Матеріал вала - сталь 45 поліпшена. По таблиці 3.3[1] Границі витривалості:

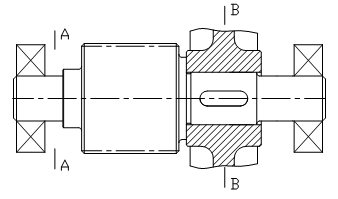

Рис.1 - Перетин А-А Концентрація напруг обумовлена наявністю шпонкового пазаКоефіцієнт запасу міцності по нормальних напругах вигину Коефіцієнт запасу міцності по дотичних напруженнях
По таблиці 8.5[1] приймаємо ; Момент опору крутінню по таблиці 8.5[1]:
при d=25 мм; b=8 мм; t1=4 мм
Момент опору вигину:
При d=25 мм; b=8 мм; t1=6 мм
Згинальний момент у перетині А-А
My=0; MА-А=МX Амплітуда й середнє значення циклу: Амплітуда нормальних напруг: , Перемінна постійних напруг: Тоді
Результуючий коефіцієнт запасу міцності по формулі (8.17 [ 1 ] ) Умова міцності виконана. Перетин В-В приймаємо . Момент опору крутінню при d=40.3 мм:
Момент опору вигину:
Згинальний момент у перетині B-B
Амплітуда й середнє значення циклу: Амплітуда нормальних напруг: , величина дуже маленька тому неї враховувати не будемо Тоді
Результуючий коефіцієнт запасу міцності по формулі (8.17 [ 1 ] ) Умова міцності виконана. 8.2 Проміжний валМатеріал вала - сталь 45 поліпшена. По таблиці 3.3[1] Границі витривалості:

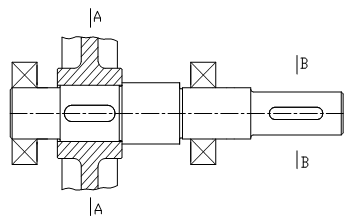

Рис. 2 - Перетин А-А Концентрація напруг обумовлена посадкою підшипника з гарантованим натягом приймаємо Момент опору крутінню при d=30 мм:
Момент опору вигину:
Згинальний момент у перетині А-А
Амплітуда й середнє значення циклу: Амплітуда нормальних напруг: , величина дуже маленька тому її враховувати не будемо Тоді
Результуючий коефіцієнт запасу міцності по формулі (8.17 [ 1 ] ) Умова міцності виконана. Перетин В-В. Концентрація напруг обумовлена наявністю шпонкового пазаприймаємо Момент опору крутінню при d=35 мм; b=10 мм; t1=5 мм
Момент опору вигину:
Згинальний момент у перетині B-B ё
Амплітуда й середнє значення циклу: Амплітуда нормальних напруг: , величина дуже маленька тому неї враховувати не будемо Тоді
Результуючий коефіцієнт запасу міцності по формулі Умова міцності виконана. 8.3 Ведений вал Матеріал вала - сталь 45 поліпшена. По таблиці 3.3[1] Границі витривалості: Рис. 3 - Перетин А-А
Концентрація напруг обумовлена наявністю шпонкового пазаприймаємо Момент опору крутіння при d=55 мм; b=16 мм; t1=6 мм
Момент опору вигину:
Згинальний момент у перетині А-А
Амплітуда й середнє значення циклу: Амплітуда нормальних напруг: , величина дуже маленька тому її враховувати не будемо Тоді
Результуючий коефіцієнт запасу міцності по формулі (8.17 [ 1 ] ) Умова міцності виконана. Перетин В-В Концентрація напруг обумовлена наявністю шпонкового пазаприймаємо Момент опору крутінню при d=42 мм; b=12 мм; t1=5 мм
Момент опору вигину:
Згинальний момент у перетині B-B
Амплітуда й середнє значення циклу: Амплітуда нормальних напруг: , величина дуже маленька тому її враховувати не будемо Тоді
Результуючий коефіцієнт запасу міцності по формулі (8.17 [ 1 ] ) Умова міцності виконана. 9. Вибір сорту масла Змазування зубчастого зачеплення виробляється зануренням зубчастого колеса на проміжному валу в масло, що заливається усередину корпуса до рівня, що забезпечує занурення тихохідного колеса приблизно на 10 мм. Обсяг масляної ванни визначаємо з розрахунку 0.25 дм3 масла на 1кВт переданій потужності: V=0.25*11=2.75 дм3. По таблиці 10.8[1] установлюємо в'язкість масла. Для швидкохідного щабля при контактних напругах 401,7 МПа й швидкості v=2,8 м/с рекомендується в'язкість, що, масла повинна бути приблизно дорівнює 28*10-6 м2/с. Для тихохідного щабля при контактних напругах 400,7 МПа й швидкості v=1,05м/с рекомендується в'язкість, що, масла повинна бути приблизно дорівнює 34*10-6 м2/с. Середня в'язкість масла По таблиці 10.10[1] приймаємо масло індустріальне І-30А (за ДСТ 20799-75). Камери підшипників заповнюємо пластичним мастильним матеріалом УТ-1, періодично поповнюємо його шприцом через прес-маслянки. 10. Посадки деталей редуктора Посадки призначаємо відповідно до вказівок, які є в табл. 10.13 [1]. Посадка зубчастого колеса на вал H7/p6 за ДСТ 25347-82. Шейки валів під підшипники виконуємо з відхиленням вала k6. Відхилення отворів у корпусі під зовнішні кільця по H7. Інші посадки призначаємо, користуючись даними табл. 10.13[1]. Cписок літератури 1. Чернавський С.О. Курсове проектування деталей машин: Навчальний посібник для технікумів .- К., 2004 2. Шейнблит А.Е. Курсове проектування деталей машин: Навчальний посібник для технікумів. – К., 2003 3. Палей М.А. Допуски й посадки: Довідник: В 2ч. Ч.1. – К., 2005 4. В.И.Анурьєв Довідник конструктора-машинобудівника: т.1,2,3. – К., 2004 5. Єремєєв В.К., Горен Ю.Н. Курсове проектування деталей машин: Методичний посібник і завдання до проектів для студентів заочної форми навчання всіх технічних спеціальностей. – К., 2004. |
