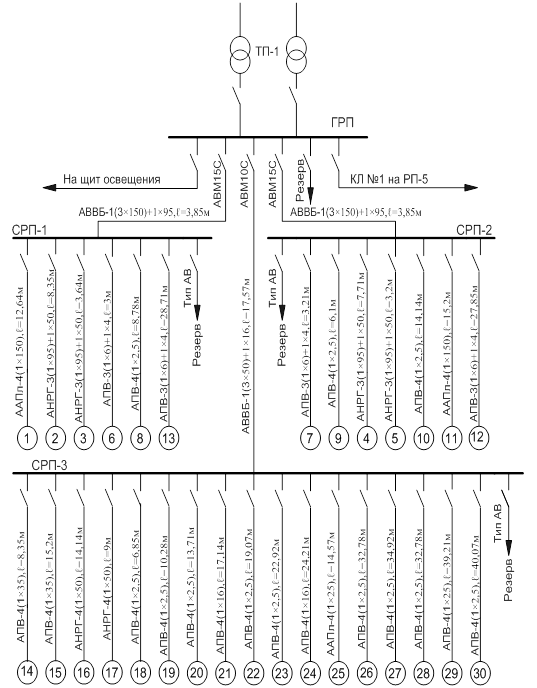

Курсовая работа: Электрические нагрузки промышленных предприятийПо таблице 3 (мет. пособия)для Ки.а=0,179 и =9 находим коэффициент максимума Км.а=2,18 Определим расчётные активные (Рр) и реактивные(Qр) нагрузки СРП-3: т.к. nэ≤10 Определим полную расчётную нагрузку СРП-3: Найдём расчётные токи линий, питающих отдельные ЭП: И расчётный ток линии, питающей СРП-3: Данные расчёта сведены в таблицу 4. Определим сечение проводов, кабелей и токоведущих шин сети цеха. Рис.2. Однолинейная расчётная схема Выбираем сечение проводов и жил кабелей в соответствии с расчётными токами ЭП (табл.2,3,4). Для проводов предусматриваем скрытую прокладку в изоляционных трубах в полу. Силовые кабели прокладывают непосредственно по поверхности стен и закрепляют при помощи скоб. На основе схемы соединения ГРП с СРП-1,СРП-2 и СРП-3 ,а также установленным оборудованием составим однолинейную расчётную схему с нанесёнными на неё типами выбранных кабелей, автоматов и предохранителей, а также расстояний (рис.2). Методом упорядоченных диаграмм определим расчётную нагрузку маломощного цеха №2 предприятия (РП-5), питающегося по кабельной линии №2. Таблица 5
Найдём эффективное число электроприёмников группы А. Здесь же найдём групповой коэффициент использования активной мощности Ки.а По таблице 3 (мет. пособия)для Ки.а=0,19 и =6 находим коэффициент максимума Км.а=2,24 Определим расчётные активные (Рр) и реактивные(Qр) нагрузки группы А: т.к. nэ≤10 Найдём эффективное число электроприёмников группы Б: Расчётная нагрузка группы, содержащей три ЭП и менее (nэ≤3), принимается равной сумме их номинальных мощностей, т.е. здесь n- число фактических ЭП в группе (до трёх). Общие расчётные активные (Рр) и реактивные(Qр) нагрузки СРП-1:

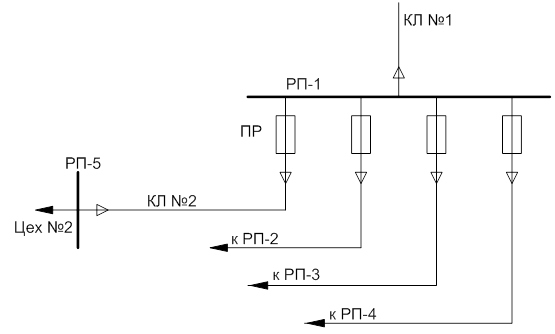

Определим полную расчётную нагрузку цеха №2: Найдём расчётные токи линий, питающих отдельные ЭП: И расчётный ток линии, питающей цех №2: Данные расчёта сведены в таблицу 5. Определим суммарную нагрузку распределительного пункта РП-1 Рис.3. Схема распределения нагрузок РП-1 Таблица 6

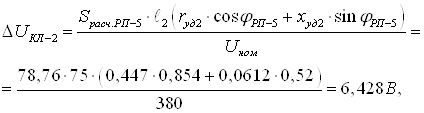

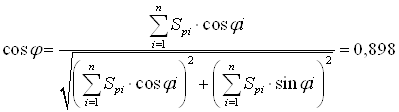

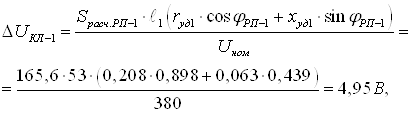

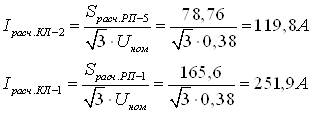

Определим нагрузки кабельных линий напряжением 0,38 кВ: - нагрузка КЛ-1 равна нагрузке РП-1() Коэффициент мощности КЛ-1 определяется по выражению: - нагрузка КЛ-2 равна нагрузке РП-5 () Коэффициент мощности КЛ-2 равен коэффициенту мощности РП-5 (cos φ=0,854) Выбор сечений проводов и определение потерь напряжения в кабельных линиях КЛ-1 и КЛ-2 напряжением 0,38 кВВыбор параметров КЛ-1 и КЛ-2 проводится по длительному допустимому току. Расчётные токи КЛ-2 и КЛ-1 рассчитываются по формуле: При прокладке нескольких кабелей в канале-коробе расчётный ток корректируется на некоторый коэффициент К, связанный с взаимным температурным влиянием кабелей друг на друга.(К=0,6 при числе кабелей в канале равным 5) Для КЛ-1: Для КЛ-2: Предварительно выбираем кабели: - для КЛ-1: ЦАШв 3×А185+А×120 с допустимым током 345 А - для КЛ-2: ЦАШв 3×А70+А×35 с допустимым током 200 А Удельные сопротивления кабельных линий приняты по справочной литературе: rуд1=0,208 мОм/м, худ1=0,063 мОм/м и rуд2=0,447 мОм/м, худ1=0,0612 мОм/м. Расстояние от ТП-1 до РП-1 – 53 м, от РП-1 до РП-5 – 75 м. Тогда или в процентах –1,3%
или в процентах –1,69% Результаты расчётов сведены в таблицу 7 таблица 7
Выбор числа и мощности трансформаторов ТП-1Число и мощность трансформаторов выбираются: Страницы: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
