Курсовая работа: Виготовлення деталей та їх класифікація

2. фрезерування чистове.

Для послідовної обробки протилежних поверхонь:

Zmin = Rzi-1 + hi-1 + ΔΣi-1 + εί

Rz = 160 мкм; h = 200 мкм - для заготовки;

Rz = 32 мкм; h = 50 мкм - для фрезерування чорнового;

Rz = 10 мкм; h = 15 мкм - для фрезерування чистового.

ΔΣі-1 = =  = 640 мкм = 0,64 мм

де:  = 400 мкм = 0,4 мм - відхилення від співвісності елементів, що штампуються у різних половинах штампів табл.18 с.187 [4]

ΔΣ1 = ΔΣ · 0,06 = 0,64 · 0,06 = 0,038 мм - для чорнового фрезерування;

ΔΣ11= ΔΣ · 0,02 = 0,64 · 0,02 = 0,013 мм - для чистового фрезерування.

ε = 60 мкм - погрішність установки у пневматичних лещатах попередньо обробленої заготовки.

Мінімальний припуск на механічну обробку (на бік):

а) припуск на чистове фрезерування

Z = 32 + 50 + 38 + 60 = 180 мкм = 0,18 мм

На розмір 2Z = 2 ∙ 0,18 = 0,36 мм

б) припуск на чорнове фрезерування

Z = 160 + 200 + 640 + 60 = 1060 мкм = 1,06 мм

На розмір 2Z = 2 ∙ 1,06 = 2,12 мм

Розрахункові та граничні розміри:

l = l = 11,9 мм

l = l = l + 2Z = 11,9 + 0,36 = 12,26 мм

l = l = l + 2Z = 12,26 + 2,12 = 14,38 мм

l = 12,00 мм

l = l + δ = 12,26 + 0,3 = 12,56 мм

l = l + δ = 14,38 + 0,9 = 15,28 мм

Граничні та загальні припуски:

2Z = 0,36 мм, 2Z = l - l = 12,56 - 12,00 = 0,56 мм

2Z = 2,12 мм, 2Z = l - l = 15,28 - 12,56 = 2,72 мм

2Z = 2Z + 2Z = 0,36 + 2,12 = 2,48 мм

2Z = 2Z + 2Z = 0,56 + 2,72 = 3,1 мм

Отримані результати заносимо у таблицю 2.5.

Таблиця 2.5

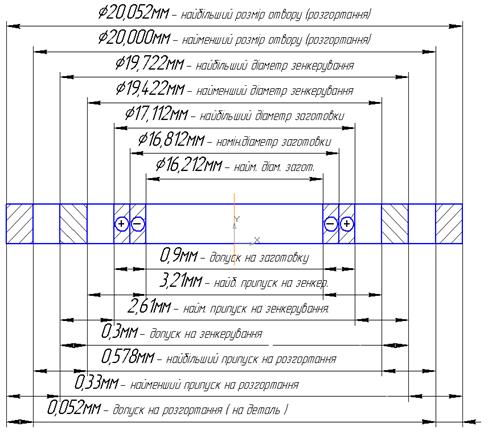

На основі наведених розрахунків будуємо схему графічного зображення припусків і допусків на обробку отворів Ø20Н9 (+0,052).

Рис.2.4

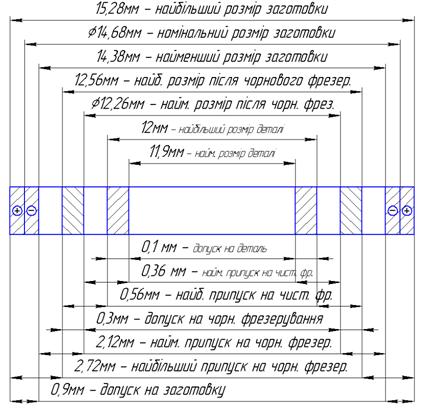

Будуємо схему графічного зображення припусків і допусків на обробку поверхонь з розміром 12-0,1.

Рис.2.5

Вихідною інформацією для проектування технологічного процесу механічної обробки заготовки є: робоче креслення деталі; технічні вимоги; регламентована точність поверхонь; параметри шорсткості поверхонь; об’єм річного випуску деталей.

Для спрощення запису технологічного процесу використовуємо наступну схему розташування поверхонь, що обробляються:

Рис.2.6

Складаємо технологічний маршрут обробки заготовки важеля з урахуванням зображеної схеми.

Таблиця 2.6
