Лабораторная работа: Колодочные тормоза
Таблица 4 – Размеры тормозов ТКТГ (по ВНИИПТМАШу) (рис.4)
Вес в кг
49
100
178
248
434
605
840
Размеры в мм
6
8
8
8
8
8
8
d
17
21
25
25
33
38
38
S
175
250
170
205
250
310
350
R
615
785
960
1115
1300
1455
1710
O
380
495
575
655
740
830
1015
M
56,5
81,5
101,5
112,5
136,5
156,5
176,5
L
158
180
212
250
322
358
374
K1
60
80
90
100
126
150
180
K
120
150
90
100
126
150
180
h1
8
12
90
115
140
172
182
h
170
240
320
400
475
550
600
H
359,5
507,5
635,0
798,0
938,0
1083,0
1216,0
F
387,5
513,0
582,0
742,0
867,5
957,5
1142,5
D
200
300
400
500
600
700
800
C
154
185
200
200
268
268
268
B
90
140
180
200
240
280
320
A
622,5
803,0
967,0
1202,0
1427,5
1582,5
1837,5
Тормоз
ТКТГ 200
ТКТГ 300
ТКТГ 400
ТКТГ 500
ТКТГ 600
ТКТГ 700
ТКТГ 800

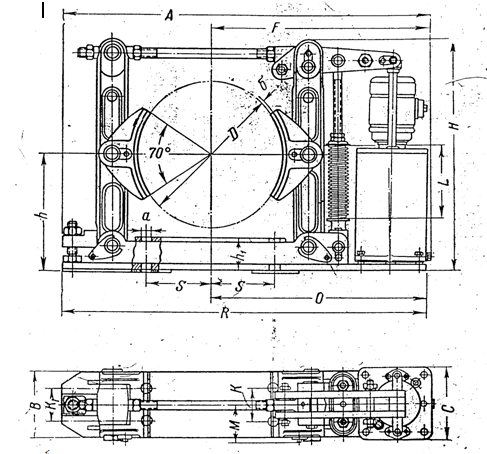

Рис.4. Тормоз колодочный ТКТГ (габаритные и установочные
размеры).
