Стекание электрического тока в землю происходит только через проводник, находящийся в непосредственном контакте с землёй. Такой контакт может быть случайным или преднамеренным. В последнем случае проводник, находящийся в контакте с землей, называется заземлителем или электродом.

Для упрощения дальнейших рассуждений считаем, что земля во всём своём объёме однородна, т.е. в любой точке обладает одинаковым удельным электрическим сопротивлением (ρ, Ом · м). В этом случае ток будет растекаться во все стороны одинаково по радиусам полушария (рис. 7).

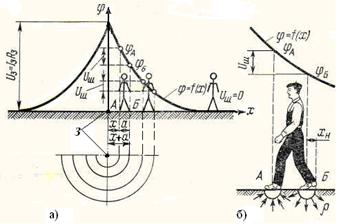

Рис. 7. Схема образования напряжения шага

а) – общая схема; б) – растекание тока с опорной поверхности ног человека.

А, Б – опорные точки ног человека; З – точка замыкания на землю; Uз – напряжение замыкания;

Uш – напряжение шага; а – ширина шага; φ – электрический потенциал; x – радиальное расстояние от точки замыкания на землю

В объёме земли, где проходит ток, возникает так называемое «поле растекания тока», имеющее полусферическую конфигурацию. Теоретически оно простирается до бесконечности. Однако в реальных условиях уже на расстоянии 20-ти м от точки замыкания сечение слоя земли, по которому проходит ток, оказывается настолько большим, что плотность тока здесь практически равна нулю. На поверхности земли при этом возникает неравномерное электрическое (для постоянного тока) или электромагнитное (для переменного тока) круговое поле с максимумом потенциала (φ, В) в точке замыкания на землю.

Если в этой ситуации человек будет радиально шагать к точке замыкания на землю по её поверхности, то его ноги при каждом шаге будут оказываться под всё бóльшей разностью потенциалов (см. рис. 7а).

Напряжением шага называется напряжение между двумя точками на поверхности земли, расположенными на расстоянии 1 м одна от другой (принимается равным длине шага человека), обусловленное растеканием тока замыкания на землю.

Основной путь тока при этом пролегает через ноги и тазобедренную часть тела, где расположены гонады – одна из важнейших составляющих половой системы человека. Указанное обстоятельство, кроме рассмотренных выше негативных факторов воздействия на человека электрического тока, нарушает нормальное состояние репродуктивной функции организма. Действие электрического тока в этой ситуации может усугубиться тем, что из-за судорожных сокращений мышц ног, возможно падение человека, после чего цепь тока замыкается на его теле через другие жизненно важные органы (мозг, сердце, лёгкие и др.). Кроме того, рост человека, который больше ширины шага, обусловливает бóльшую разность потенциалов (напряжение, приложенное к телу).

13.4 Классификация помещений по опасности поражения электрическим током

Состояние окружающей среды, а также окружающая обстановка могут усиливать или ослаблять опасность поражения электрическим током. Так, сырость, токопроводящая пыль, едкие пары и газы разрушающе действуют на изоляцию электроустановок, резко снижая её сопротивление и создавая угрозу перехода напряжения на корпуса, станины, кожухи и другие нетоковедущие проводящие части электрооборудования, к которым может прикасаться человек.

Вместе с тем, в этих же условиях, как и при высокой температуре окружающего воздуха, понижается сопротивление тела человека, что ещё больше увеличивает опасность поражение его электрическим током.

По действующим «Правилам устройства электроустановок» (ПУЭ) все помещения делятся по степени опасности поражения людей электрическим током на три класса: без повышенной опасности; повышенной опасности; особо опасные.

К помещениям без повышенной опасности относятся сухие, беспыльные помещения с нормальной температурой воздуха, с изолирующими (например, с сухими деревянными) полами, в которых отсутствуют заземлённые предметы или их очень мало.

На производстве к таким помещениям могут относиться лишь только некоторые вспомогательные помещения (помещения культурного обслуживания, управления и общественных организаций и др.).

К помещениям повышенной опасности относятся:

–  сырые, в которых относительная влажность воздуха превышает 75 %;

–  жаркие, в которых под воздействием тепловых излучений температура воздуха превышает постоянно или периодически (более 1 сут.) 35°С;

–  пыльные, с токопроводящей пылью, в которых по условиям производства выделяется токопроводящая технологическая пыль в таком количестве, что она может оседать на провода, проникать внутрь машин, аппаратов;

–  с токопроводящими полами (металлическими, земляными, железобетонными, кирпичными и др.);

–  в которых возможно одновременное прикосновение человека к имеющим соединение с землей металлоконструкциям зданий, технологическим аппаратам, механизмам с одной стороны и к металлическим корпусам электрооборудования – с другой.

Помещениями повышенной опасности являются практически все вспомогательные и некоторые производственные.

К особо опасным помещениям относятся:

–  особо сырые с относительной влажностью воздуха близкой к 100 %;

–  с химически активной или органической средой, разрушающей изоляцию и токоведущие части электрооборудования (агрессивные газы, пары; отложение плесени и др.);

–  имеющие два или более признаков, свойственных помещениям с повышенной опасностью.

Территория открытых электроустановок в отношении опасности поражения людей электрическим током приравнивается к особо опасным помещениям.

Особо опасными являются: бóльшая часть производственных помещений; подземные выработки; рабочая зона с открытой подстилающей поверхностью.

13.5 Основные меры защиты от поражения человека электрическим током

Поражение производственного персонала электрическим током возможно как при прямом прикосновении – электрический контакт людей с токоведущими частями электрооборудования, находящимися под напряжением, так и при косвенном прикосновении – электрический контакт людей с открытыми проводящими частями электрооборудования, оказавшимися под напряжением при повреждении изоляции.

Для предупреждения поражения электрическим током в нормальном режиме работы Электросети должны быть применяются по отдельности или в сочетании следующие меры защиты от прямого прикосновения:

основная изоляция токоведущих частей;

ограждения и оболочки;

установка барьеров;

размещение токоведущих частей вне зоны досягаемости;

применение сверхнизкого (малого) напряжения (СНН).

Для дополнительной защиты от прямого прикосновения в электроустановках напряжением до 1 кВ применяются также устройства защитного отключения (УЗО).

Защита от прямого прикосновения не требуется, если электрооборудование находится в зоне системы уравнивания потенциалов (см. ниже), а наибольшее рабочее напряжение не превышает 25 В переменного или 60 В постоянного тока в помещениях без повышенной опасности и 6 В переменного или 15 В постоянного тока – во всех случаях.

Для защиты от поражения электрическим током в случае повреждения изоляции применяются по отдельности или в сочетании следующие меры защиты при косвенном прикосновении:

защитное заземление;

автоматическое отключение питания;

уравнивание потенциалов;

выравнивание потенциалов;

двойная или усиленная изоляция;

сверхнизкое (малое) напряжение;

защитное электрическое разделение цепей;

изолирующие (непроводящие) помещения, зоны, площадки.

Защиту при косвенном прикосновении следует выполнять во всех случаях, если напряжение в электроустановке превышает 50 В переменного и 120 В постоянного тока.

В помещениях с повышенной опасностью, особо опасных и в наружных электроустановках защита при косвенном прикосновении производится при более низких напряжениях: 25 В переменного и 60 В постоянного тока – в помещениях с повышенной опасностью; 12 В переменного и 30 В постоянного тока – в особо опасных помещениях и в наружных электроустановках.

Далее рассмотрим принципы указанных способов защиты.

Защита от прямого прикосновения.

Основная изоляция токоведущих частей:

Основная изоляция токоведущих частей должна иметь сопротивление, обеспечивающее утечки тока через неё, не превышающие безопасных величин (1 мА для переменного тока промышленной частоты). Для изоляции используются материалы, обладающие также механической прочностью, устойчивостью к воздействию агрессивных сред, повышенных температур и др. производственных факторов. Широкое распространение на практике получили изоляционные материалы на основе каучука, пластических масс, керамики, стекловолокна и др. Лакокрасочные покрытия не являются изоляцией, защищающей от поражения электрическим током. Изоляция электроустановок перед вводом их в эксплуатацию подвергается испытанию в соответствии с требованиями ПУЭ. Например, для электроустановок напряжением до 1 кВ сопротивление изоляции должно быть не < 0,5 МОм при испытании напряжением 1 кВ.

Ограждения и оболочки:

Ограждения и оболочки в электроустановках напряжением до 1 кВ представляют собой сплошные или сетчатые устройства, предотвращающие несанкционированный доступ к открытым токоведущим частям электроустановок. Вход за ограждение или вскрытие оболочки должны быть возможны только при помощи специального ключа или инструмента либо после снятия напряжения с токоведущих частей.

Установка барьеров:

Барьеры предназначены для защиты от случайного прикосновения к токоведущим частям в электроустановках напряжением до 1 кВ или приближения к ним на опасное расстояние в электроустановках напряжением выше 1 кВ, но не исключают преднамеренного прикосновения и приближения к токоведущим частям при обходе барьера. Для удаления барьеров не требуется применения ключа или инструмента, однако они должны быть закреплены так, чтобы их нельзя было снять непреднамеренно. Барьеры должны быть изготовлены из изолирующего материала.

Размещение токоведущих частей вне зоны досягаемости:

Эта мера применяется для защиты от прямого прикосновения к токоведущим частям в электроустановках напряжением до 1 кВ или приближения к ним на опасное расстояние в электроустановках напряжением выше 1 кВ при невозможности сооружения ограждений, оболочек и барьеров. При этом расстояние между доступными одновременному прикосновению проводящими частями в электроустановках напряжением до 1 кВ должно быть не менее 2,5 м. Внутри зоны досягаемости не должно быть частей, имеющих разные потенциалы и доступных одновременному прикосновению.

Установка барьеров и размещение токоведущих частей вне зоны досягаемости допускаются только в помещениях, доступных квалифицированному персоналу.

Сверхнизкое (малое) напряжение (СНН):

СНН применяется для защиты от поражения электрическим током при прямом и/или косвенном прикосновениях в электроустановках напряжением до 1 кВ в сочетании с защитным электрическим разделением цепей или в сочетании с автоматическим отключением питания (см. ниже). Суть этой меры защиты заключается в обеспечении наименьшей вероятности поражения человека электрическим током за счёт применения малой величины напряжения питания электроустановок.

При этом величина такого напряжения составляет: не > 25В переменного и не > 60 В постоянного тока – в помещениях с повышенной опасностью; не > 12В переменного и не > 30 В постоянного тока – в особо опасных помещениях и в наружных электроустановках.

Защита от косвенного прикосновения

Защитное заземление:

Защитное заземление представляет собой преднамеренное электрическое соединение с землёй нетоковедущих проводящих (электропроводных) частей электрооборудования, которые в результате нарушения изоляции могут оказаться под напряжением. Такой частью электрооборудования, как правило, является его металлический корпус.

Принцип защитного действия защитного заземления можно объяснить следующим образом: при параллельном включении в электрическую цепь «аварийный корпус – заземление» сопротивлений заземляющего устройства и человека ток по ним по закону Кирхгоффа для разветвлённых электрических цепей распределяется обратно пропорционально величинам сопротивлений, оставаясь практически неизменным в сумме.

Подбор величины сопротивления заземляющего устройства, при которой сила тока, протекающего через человека, будет равна или меньше безопасных значений обеспечит его защиту от поражения. Наибольшая величина сопротивления заземляющего устройства, при которой обеспечивается указанное выше условие, называется допустимым сопротивлением защитного заземления.

Защитное заземление эффективно только в том случае, когда ток замыкания на землю не увеличивается с уменьшением сопротивления заземляющего устройства. Поэтому защитное заземление применяется в качестве основной меры защиты в электросетях с изолированной нейтралью, т.к. только в них при глухом замыкании на землю любого из фазных проводов ток замыкания не зависит от сопротивления заземления.

Конструктивно заземляющее устройство состоит из заземлителей, размещённых в грунте (земле), заземляющего проводника и заземляющей шины (последние расположены вне грунта и служат для подключения заземлителей к электрооборудованию).

Варианты конструкций, схемы размещения в грунте, материалы для изготовления конструктивных элементов, способы расчёта и др. сведения о заземляющих устройствах рассматриваются на лабораторных и практических занятиях.

Согласно требованиям ПУЭ сопротивление заземляющего устройства, используемого для защитного заземления открытых проводящих частей в системе IT напряжением до 1 кВ, должно соответствовать условию:

Rзу £ Uпр /Iзм, (22)

где Rзу – сопротивление заземляющего устройства, Ом;

Uпр – напряжение прикосновения, значение которого принимается равным 50 В;

Iзм – полный ток замыкания на землю, А.

Как правило, не требуется принимать значение сопротивления заземляющего устройства менее 4 Ом. Допускается принимать сопротивление заземляющего устройства до 10 Ом, если соблюдено приведенное выше условие, а мощность источника тока не превышает 100 кВ×А.

Защитному заземлению подлежат металлические нетоковедущие части оборудования, которые из-за неисправности изоляции могут оказаться под напряжением и к которым возможно прикосновение людей.

Автоматическое отключение питания:

Автоматическое отключение питания применяется для быстрого отключения энергоисточника от аварийного электрооборудования. При этом время отключения не должно превышать нормированные значения (табл. 1,2), т.к. в противном случае человек, касающийся в этот момент электроустановки, получит опасную дозу электрической энергии. При выполнении автоматического отключения питания в электроустановках напряжением до 1 кВ открытые проводящие части присоединяются к глухозаземлённой нейтрали источника питания, если применена система TN, и заземлены, если применены системы IT или ТТ.

В электроустановках, в которых в качестве защитной меры применено автоматическое отключение питания, должно быть выполнено уравнивание потенциалов (см. ниже).

Для автоматического отключения питания могут быть применены защитно-коммутационные аппараты и устройства защитного отключения (УЗО).

Таблица 1

Наибольшее допустимое время защитного автоматического отключения для системы TN

Таблица 2

Наибольшее допустимое время защитного автоматического отключения для системы IT

Уравнивание потенциалов:

Система уравнивания потенциалов предназначена для ликвидации разности потенциалов между любыми точками открытых проводящих частей электроустановок, здания, инженерных коммуникаций и т.п.

Основная система уравнивания потенциалов в электроустановках до 1 кВ должна соединять между собой следующие проводящие части:

нулевой защитный РЕ- или РЕN-проводник питающей линии в системе TN;

заземляющий проводник, присоединённый к заземляющему устройству электроустановки, в системах IT и ТТ;

заземляющий проводник, присоединенный к заземлителю повторного заземления на вводе в здание (если есть заземлитель);

металлические трубы коммуникаций, входящих в здание (горячего и холодного водоснабжения, канализации, отопления, газоснабжения и т.п.);

металлические части каркаса здания;

металлические части централизованных систем вентиляции и кондиционирования;

заземляющее устройство системы молниезащиты;

заземляющий проводник функционального (рабочего) заземления, если такое имеется и отсутствуют ограничения на присоединение сети рабочего заземления к заземляющему устройству защитного заземления;

металлические оболочки телекоммуникационных кабелей.

Проводящие части, входящие в здание извне, должны быть соединены как можно ближе к точке их ввода в здание.

Для соединения с основной системой уравнивания потенциалов все указанные части должны быть присоединены к главной заземляющей шине при помощи проводников системы уравнивания потенциалов.

Система дополнительного уравнивания потенциалов должна соединять между собой все одновременно доступные прикосновению открытые проводящие части стационарного электрооборудования и сторонние проводящие части, включая доступные прикосновению металлические части строительных конструкций здания, а также нулевые защитные проводники в системе TN и защитные заземляющие проводники в системах IT и ТТ, включая защитные проводники штепсельных розеток.

Для уравнивания потенциалов могут быть использованы специально предусмотренные проводники либо открытые и сторонние проводящие части, если они удовлетворяют требованиям к защитным проводникам в отношении проводимости и непрерывности электрической цепи.

Выравнивание потенциалов:

Система выравнивания потенциалов предназначена для снижения разности потенциалов (шагового напряжения) на поверхности земли или пола при помощи защитных проводников, проложенных в земле, в полу или на их поверхности и присоединенных к заземляющему устройству, или путём применения специальных проводящих покрытий земли.

Двойная или усиленная изоляция:

Защита при помощи двойной или усиленной изоляции может быть обеспечена применением электрооборудования класса II (табл. 3) или заключением электрооборудования, имеющего только основную изоляцию токоведущих частей, в изолирующую оболочку.

Проводящие части оборудования с двойной изоляцией не должны быть присоединены к защитному проводнику и к системе уравнивания потенциалов.

Защитное электрическое разделение цепей:

Защитное электрическое разделение цепей предназначено для уменьшения опасности однофазного прикосновения в разветвлённых электросетях большой протяжённости, имеющих большую электрическую ёмкость и малое сопротивление изоляции проводов относительно земли.

Защитное электрическое разделение цепей источника тока и электроприёмника осуществляется при помощи разделительного трансформатора и применяется, как правило, для одной питающей цепи, которая при этом имеет малую электрическую ёмкость, большое сопротивление изоляции проводов относительно земли, а, следовательно, меньшую опасность при однофазном прикосновении.

Таблица 3

Классификация по способу защиты человека от поражения электрическим током и условия применения электрооборудования в электроустановках напряжением до 1 кВ
