Учебное пособие: Взаємозамінність, стандартизація та технічні вимірювання

Рис. 1 Графічне зображення системи отвору і системи вала

I - поля допусків валів;

II - поля допуску основного отвору Н;

III - поля допусків отворів;

IV - поле допуску основного вала h.

У системі отвору граничні відхилення отвору для всіх посадок однакові, а різні посадки досягаються зміною граничних відхилень валів.

У системі вала граничні відхилення вала для всіх посадок однакові, а різні посадки досягаються зміною граничних відхилень отворів.

У позначення посадки входить номінальний розмір, загальний для з'єднань, за ним треба дріб, у чисельнику якої вказується поле допуску отвору, а в знаменнику - поле допуску вала.

4.2 Приклади посадок системи отвору та системи вала

Наприклад:

ø60 Н7/c8ø60 Н8/d9ø60 Н9/f9 - у системі отворів

ø60 С8/h7ø60 D8/h8ø60F9/h9 - у системі вала

Із прикладів видно, що ту саму посадку можна одержати як в одній, так і в іншій системі. При виборі системи посадок варто враховувати, що найпоширенішою є система отворів, тому що при роботі із цією системою утвориться менше різних за розмірами отворів, значить виробництво зажадає менше різних різальних інструментів для обробки отворів, що безпосередньо формують розміри (свердел, зенкерів, протягань тощо)

Економічно і технологічно вигідніше застосовувати систему вала, коли використовується суцільнотягнений матеріал у вигляді прутка або дроту без подальшої механічної обробки.

Систему вала застосовують також при використанні в конструкціях машин стандартних складальних одиниць і деталей (наприклад: підшипників кочення, валиків тощо), при виготовленні складних конструкцій, коли на одному валу необхідно здійснити кілька посадок різного характеру.

Комбінована система - ø20 R7/m6.

Питання для самоперевірки:

1.  Що таке система отвору, де її використовують?

2.  Що таке система вала, де її використовують?

3.  Яке відхилення називається основним?

4.  Основна різниця між системою вала та системою отвору?

5.  Скільки існує квалітетів? Наведіть приклад їх визначення?

6.  Які посадки найкращі?

7.  Яких посадок більше - із зазором чи з натягом?

Таблиця 1

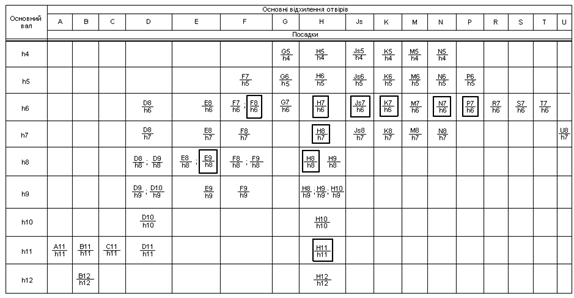

Рекомендовані посадки у системі вала при номінальних величинах від 1 до 500 мм

Примітка.

- Переважні посадки

Рекомендовані посадки у системі отвору при номінальних величинах від 1 до 500 мм
