Учебное пособие: Металлы и сплавы

* 2d берется при использовании шарика диаметром 5 мм.

** 4d берется при использовании шарика диаметром 2,5 мм.

Таблица 2.3 - Значения коэффициента K для некоторых материалов

При измерении твердости по Бринеллю необходимо соблюдать следующие условия:

1) действующее усилие перпендикулярно поверхности испытуемого образца;

2) поверхность образца должна быть плоской, чистой и гладкой;

3) образец должен лежать на подставке устойчиво;

4) минимальная толщина образца должна быть не менее 10-кратной глубины отпечатка;

5) расстояние от центра отпечатка до края образца должно быть не менее 2,5d, между центрами двух соседних отпечатков – не менее 4d, а для металлов с НВ < 350 – 3 d и 6 d;

6) диаметры отпечатков должны находиться в пределах 0,25D<d< 0,6D.

Преимущества метода Бринелля – простота и надежность в работе приборов, применяемых для определения твердости, высокая точность определения твердости, так как при достаточно большом диаметре отпечатка исключается влияние локальных факторов.

Недостатки метода:

- метод не может быть применен для испытания металлов с НВ > 450;

- метод неприменим для определения твердости листовых образцов

толщиной менее 0,5…1 мм и изделий малой жесткости;

- на поверхности испытуемого изделия остаются заметные отпечатки.

Для определения твердости по Бринеллю пользуются твердомером ТШ-2М (рис. 2.3). Прибор состоит из станины, в нижней части которой помещен винт 20 со сменными столиками 19 для испытуемых образцов. Перемещают винт вручную маховиком 21. В верхней части находится шпиндель 16 со сменными наконечниками 17. Основная нагрузка прикладывается к образцу посредством рычажной системы. На длинном плече основного рычага 6 имеется подвеска со сменными грузами 4. При нажатии пусковой кнопки освобождается рычаг и на шарик воздействует нагрузка. Время действия нагрузки устанавливается с помощью устройства, расположенного с правой стороны прибора.

Рис. 2.3. Твердомер ТШ-2М

Порядок выполнения работы

1.  Проверить соответствие образцов требованиям.

2. По табл. 2.1 выбрать диаметр шарика, нагрузку и время выдержки под нагрузкой.

2.  Закрепить шариковый наконечник в шпинделе.

4. Установить на подвеску требуемое для испытания количество грузов.

5. Установить нужную выдержку.

6. Установить на столик испытуемый образец и вращением маховика поднять его до касания с шариком и дальше до упора.

7. Нажать на пусковую кнопку.

8. После выключения двигателя снять образец и замерить диаметр отпечатка.

9. По величине диаметра отпечатка d (см. табл. 2.2) найти число твердости НВ. Для каждого образца провести не менее трех испытаний.

10. Результаты испытаний занести в протокол № 1 (см. приложение).

11. Вычислить предел прочности sв испытанных материалов, результат занести в протокол № 1.

Метод Роквелла

Измерение твердости металлов и сплавов по методу Роквелла осуществляется вдавливанием алмазного конуса или стального шарика с последующим определением твердости по глубине получаемого отпечатка (ГОСТ 9013-59).

Алмазный конус с углом при вершине 120° или стальной шарик диаметром 1,588 мм (1/16¢¢) вдавливается в испытуемый образец (изделие) под действием двух последовательно прилагаемых нагрузок – предварительной Р0=10 кгс и общей Р, равной сумме предварительной и основной Р1 нагрузок. Общая нагрузка Р составляет 100 кгс при вдавливании шарика и 150 или 60 кгс при вдавливании конуса.

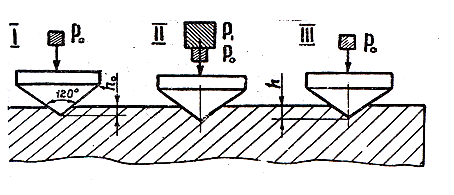

Схема определения твердости по Роквеллу приведена на рис. 2.4.

Рис. 2.4. Схема определения твердости по Роквеллу

Твердость по Роквеллу НR вычисляют так:

, (2.4)

где h0 – глубина внедрения наконечника под действием предварительной нагрузки, мм; h – глубина внедрения наконечника под действием общей нагрузки, мм; k – постоянная величина, равная 0,26 мм для шарика и 0,2 мм для алмазного конуса; с – цена деления шкалы индикаторного прибора, соответствующая внедрению наконечника на 0,002 мм.

Твердость по Роквеллу выражается в условных единицах и отсчитывается по шкале индикатора непосредственно в процессе испытания.

Шкала, вид наконечника и нагрузка выбираются в зависимости от примерной твердости НВ испытуемого материала по табл. 2.4.

Твердость по Роквеллу обозначается цифрами, характеризующими число твердости, и буквами НR с указанием шкалы твердости, например 60 НRС.

В целях обеспечения единства измерений в СССР с 01.07.88 г. введены государственный специальный эталон и единая шкала твердости Сэ по Роквеллу (ГОСТ 8.064-79).

Таблица 2.4 - Выбор шкалы твердости, нагрузки и вида наконечника

Твердость, измеренную по шкале Сэ, воспроизводимой этим эталоном, обозначают НRСэ в отличие от обозначения НRС, ранее применявшегося в промышленности СССР. Для перевода чисел твердости НRС в числа твердости НRСэ существует специальная таблица.

По сравнению с методом Бринелля метод Роквелла является более универсальным, так как позволяет испытывать металлы и сплавы любой твердости, включая твердые сплавы. По методу Роквелла можно также определять твердости сравнительно тонких образцов (толщиной до 0,4 мм). Наличие индикаторного прибора позволяет определить число твердости непосредственно отсчетом по шкале и тем самым делает этот метод более производительным, однако точность определения числа твердости ниже, поэтому надо проводить несколько замеров и определять среднюю величину.

Для сравнения твердости металлов, испытанных различными методами, в табл. 2.5 приведены приближенные соотношения между числами твердости.

Таблица 2.5 - Соотношение между числами твердости

Общий вид прибора ТК-2М для определения твердости по Роквеллу приведен на рис. 2.5.
