Шпаргалка: Судовые вспомогательные механизмы

РУ состоят из: рулевого органа, рулевого привода, рулевой машины.

РО- устройство обеспечивающее возникновение рулевого момента поворачивающего судна.

РП- устройство передающее усилие от РМ к РО.

РМ- механизм обеспечивающий создание усилия необходимого для перекладки РО на требуемый угол и удержание его в нужном положении.

Применяемые на судах рули могут быть разделены на 3 группы: небалансирные (простые), балансирные и полубалансирные.

У небалансирных рулей ось вращения практически совпадает с передней кромкой пера. У балансирных рулей часть площади пера руля располагается перед осью вращения; эта часть площади руля называется балансирной. Полубалансирный руль имеет балансирную часть пера не по всей высоте.

Преимущество балансирных и полубалансирных рулей заключается в том, что у них центр давления расположен ближе к оси вращения, чем у рулей небалансирных, следовательно, и момент будет меньше. Это в свою очередь означает, что для перекладки балансирного и полубалансирного рулей потребуется меньшая мощность РМ.

Рулевое устройство любого судна снабжают двумя независимыми приводами — основным и запасным. Запасного рулевого привода не требуется на судах: с основным ручным приводом при наличии румпеля: с несколькими рулевыми органами, приводимыми в действие раздельно управляемыми рулевыми машинами; с одной рулевой машиной и двумя независимыми приводами, из которых с помощью каждого можно переложить руль с 20° одного борта на 20° другого борта за 60 с.

Основной и запасный приводы, а также привод одной рулевой машины могут иметь некоторые общие части, например, румпель, сектор, редуктор и т. д. Основной привод должен быть, как правило, механическим. К основным видам рулевых приводов относятся: штуртросовый, валиковый, секторно-зубчатый и гидравлический.

Штуртросовый привод выполняют с румпелем или сектором. Недостатки: большие потери на трение в направляющих деталях проводки. Используется на малых судах, баржах. Более совершенным и надежным, чем штуртросовый, является ва-ликовый привод. Его применяют в качестве основного и запасного на катерах, буксирах и других самоходных и несамоходных судах внутреннего плавания.

При установке рулевой машины непосредственно в румпельном отделении вблизи от баллера руля используют привод с зубчатым сектором. Цилиндрическая шестерня, сцепленная с зубчатым сектором, вращается рулевой машиной. Буферные пружины, смягчая удары волн о перо руля, предохраняют зубья от повреждения.

В настоящее время наибольшее распространение получил гидравлический привод. Он обеспечивает надежную связь между рулевой машиной и баллером руля без промежуточных передач, имеет меньшую массу и габаритные размеры по сравнению с приводами других типов, легко включается при дистанционном управлении и переключается на дублирующие агрегаты.

10. Конструкция, принцип действия электрических рулевых машин.

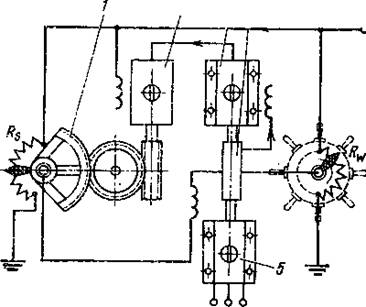

1-  сектор, 2- рулевой двигатель,3- генератор, 4- регулятор, 5- привод генератора.

2-  Рулевой штурвал приводит в движение перемещающийся контакт реостата с сопротивлением Rш имеющего электрическую связь с вторым реостатом, сопротивление в котором R5 меняется в зависимости от положения баллера. Если, например, вращение штурвала совпадает с направлением стрелки, то сопротивление увеличивается. Генератор, напряжение в обмотке которого контролируется регулятором, обеспечивает энергией исполнительный рулевой двигатель. Направление вращения исполнительного рулевого двигателя для рассматриваемого случая соответствует увеличению сопротивления R8 и уменьшению тока в регуляторе. В момент, когда руль занимает нужное положение, сопротивление R5 становится равным Rw и исполнительный рулевой двигатель останавливается.

12.  Назначение, конструкция, принцип действия подруливающего устройства. Требования ПРРР и (ПТЭ)

Для повышения маневренности пассажирские и грузовые суда внутреннего плавания, часто швартующиеся в шлюзах и у причалов, стали оснащать подруливающими устройствами. Подруливающим называется судовое устройство, предназначенное для улучшения управляемости судна при застопоренных главных двигателях или при малых скоростях движения. Необходимость применения подруливающего устройства на том или ином судне решается с учетом его назначения, характера эксплуатации и конструктивных особенностей. Большинство существующих подруливающих устройств создают силу, направленную перпендикулярно диаметральной плоскости судна. Наибольшее применение имеют подруливающие устройства с винтовыми движительными комплексами. В этом случае винтовые движители располагают в туннелях перпендикулярно диаметральной плоскости. В одновинтовых устройствах диск гребного винта, как правило, располагается вблизи диаметральной плоскости судна. Гребные винты применяют с лопастями симметричного профиля.

13.  Назначение и состав якорного устройства. Типы якорных устройств, принцип их действия. Якорные механизмы. Подготовка к действию якорных устройств. Требования ПРРР и ПТЭ

Якорное устройство—комплекс деталей и механизмов, предназначенных для постановки судна на якорь. Оно должно обеспечивать надежную стоянку судна в различных условиях эксплуатации.

В состав якорного устройства:

1)      якоря, при разной массе правый большей массы, называется-становым, а левый, меньшей массы, - подпускным, кормовой- стоп-анкером.

2) якорный канат,

3) якорные клюзы,4)стопор;5)канатный (цепной) ящик,крепление коренного конца якорной смычки,6)указатель длины якорного каната, вытравленного за борт;

5) шпиль или брашпиль.

Основные требования.

возможность быстрой отдачи якорей и травление якорных канатов; надежное закрепление якорных канатов на судне во время стоянки; возможность снятия судна с якоря, т. е. подъем и уборку якорей «по-походному».

Якоря, применяемые на судах внутреннего и смешанного плавания, разделяют на четыре группы:

1-я — якоря со штоком, зарывающиеся в грунт одной лапой;(Адмиралтейский)Не применяют сейчас.

2-я — втяжные якоря без штока с поворотными лапами, зарывающиеся в грунт двумя лапами;(Холла) применяется река-море. Минус-малая держ. Сила.

3-я — якоря повышенной держащей силы (Матросова и др.), забывающиеся в грунт двумя лапами;

4-я — специальные якоря.(однолапые, ледовые)

Механизмы, делят на якорные (шпили), якорно-швартовные(шпили, брашпили, лебёдки).

В зависимости от цепи: малые (до28мм), средние (до46мм), крупные (до49мм).

Бывают: ручные, электрическими, электрогидравлическими.

14. Назначение и состав швартовного устройства. Типы швартовных устройств, принцип их действия. Швартовные механизмы. Подготовка к действию швартовных устройств. Требования ПРРР и ПТЭ

Швартовное устройство предназначено для обеспечения подтягивания судна к береговым и плавучим причальным сооружениям и надежного крепления судна к ним

Возможны следующие виды швартовки судна: лагом (бортом) к причалу (пирсу, дебаркадеру); кормой к причалу; к специальному причалу железнодорожных и автомобильных паромов; постановки на бочку.

Для обеспечения выполнения швартовных операций на судах всех назначений предусматривают швартовное устройство, состоящее из следующих деталей, механизмов и снабжения:

швартовов; кнехтов; киповых планок, роульсов и клюзов; легости.; привальных брусьев; кранцев; швартовных механизмов.

Швартовные механизмы — шпили и лебедки — по типу привода разделяют на ручные, электрические, электрогидравлические.

По тяговому усилию швартовные механизмы разделяют на малые с тяговым усилием до 15 кН, средние—до 50 кН и крупные—от 50 к11 и выше.

Ручные швартовные шпили имеют сравнительно малое применение. Шпиль состоит из плиты (палбуга), в которой закреплен баллер шпиля, - швартовного барабана, зубчатой (конической) передачи, рукоятки и других мелких деталей.

Электрические швартовные механизмы. К числу этих механизмов относятся шпили и лебедки. Швартовные шпили делятся на два типа:

однопалубные — с надпалубным расположением электродвигателя и с электродвигателем, который встроен в головку шпиля (безбаллер-ные шпили);

двухпалубные — с электродвигателем, расположенным на палубе (платформе), находящейся ниже той палубы, на которой установлена головка шпиля.

Швартовные лебедки с электрическим приводом. Их подразделяют на автоматические и неавтоматические простые с креплением коренного конца швартова на швартовном барабане.

Основная особенность автоматических швартовных лебедок заключается в способности поддерживать натяжение швартовного каната перед барабаном лебедки в определенных, заранее установленных пределах. При увеличении нагрузки лебедка автоматически включается на режим травления обычно от 25 до 35% номинального натяжения каната на барабане, а при уменьшении — на режим выбирания. Преимуществом лебедки по сравнению со шпилем является исключение выполнения швартовных операций вручную.

15. Буксирное устройство: назначение, типы, устройство, принцип действия. Требования ПРРР и ПТЭ

Буксирное устройство- Это комплекс оборудования и механизмов обеспечивающих буксировку одного судна другим. Бывают: общесудовые и специальные. Общесудовые- канат, специальный букс. кнехт (битенг), букс. клюз. Спец. устройства: Букс. лебедка, бук. гак, битенг, б. канаты, букс арки, борт. Ограничители, букс клюз.

Лебедки бывают:1. автоматические, 2) механические 2-х типов: кот. могут измен длину б каната без измен скорости,--с измен скорости. 3) лебёдки-вьюшки.

16. Сцепное устройство: назначение, типы, устройство, принцип действия. Требования ПРРР и ПТЭ

Под сцепным устройством понимают комплекс деталей и механизмов, обеспечивающих соединение судов для работы в толкаемом составе: сцепные замки, корпусные конструкции (упоры, сцепные рельсы, фундаменты и т. п.).

Сцепные устройства должны обеспечивать: быструю сцепку (учалку) на тихой воде и на волнении при минимальных затратах ручного труда; возможность быстрой расцепки в аварийных случаях Они должны отличаться простотой конструкции, прочностью, надежностью и сравнительно малой массой.

По условиям плавания судов сцепные устройства разделяют на две группы: речные («Р») и озерные («О»). Первые рассчитаны на восприятие небольших усилий от воздействия волн, вторые — больших.

В завис от способа управления толк состава подразделяются на: жесткие, полужесткие (баржи закреплены жестко, толкач может откланяться), изгибаемый.

Сцепные устройства характеризуются числом конструктивных связей, которые соединяют суда в состав и обеспечивают его жесткость или гибкость.

Связи подразделяются на три вида: контактные, тяговые и универсальные; последние бывают жесткие и амортизированные.

Контактные связи — упоры, передающие усилия только в одном направлении и работающие на сжатие.

Тяговые связи — гибкие канаты, передающие усилия в одном направлении, но работающие на растяжение.

Универсальные связи- сцепные замки, передающие усилия в обоих направлениях и работающие на растяжение и на сжатие.

17. Грузовое устройство. Назначение и устройство люковых закрытий трюмов, грузовых аппарелей; грузовых устройств со стрелами, судовых кранов. Требования ПРРР и ПТЭ

Грузовые устройства на судах предназначаются для выполнения операций по погрузке, выгрузке и перемещению грузов. На современных судах внутреннего и смешанного плавания эти операции производятся механизированным способом, при котором достигается более высокая производительность, снижается себестоимость погрузки и выгрузки, сокращается продолжительность простоев судов у причалов и облегчается труд команд судов.

Судовые грузовые устройства подразделяют на основные и вспомогательные. Основные обеспечивают выполнение грузовых операций с грузами, перевозимыми на судне. Вспомогательные грузовые устройства предназначены для обслуживания машинных отделений, погрузки продовольствия и судового снабжения, поддержания шлангов приема при выкачке жидких грузов на танкерах и т. д. Люковое устройство предназначено для предохранения грузовых трюмов от попадания в них воды и обеспечения безопасности плавания судна в штормовую погоду. Среди судовых устройств, обеспечивающих погрузочно-разгрузочные операции, люковое устройство является одним из важных. На судах применяют механизированные закрытия . люков: телескопические откатные системы инж. Андриевского; закрытия с парнооткатными крышками, установленными на больших сериях судов «Волго-Балт», «Волго-Дон» и др.; шарнирно сочлененные, установленные на судах типа «Башкирия». В иностранном судостроении получили широкое распространение закрытия системы Мак-Грегора с откатными крышками, соединенными тяговой цепью. В люковом устройстве типа Мак-Грегора крышка состоит из прямоугольного жесткого каркаса, имеющего с наружной стороны обшивку из стальных листов; с торцов каждой крышки установлено по два опорных ролика, на которых крышка перемещается вдоль комингсов. Между опорными роликами с каждого торца установлен балансирный (направляющий) ролик; оси роликов соединены тяговой цепью. Концевая ведущая крышка балансирного ролика не имеет. Уплотнение крышек на комингсах и между собой производится с помощью резиновой прокладки. За пределами одного из поперечных комингсов каждого люка предусмотрены специальные направляющие, сделанные из стальной полосы, подкрепленные с наружной стороны кницами и предназначенные для укладки крышек в вертикальном положении.

Поворотные краны. Важным преимуществом поворотных кранов является их постоянная готовность к действию.

Недостатком поворотных кранов является относительная сложность их конструкции по сравнению со стрелами. По месту установки судовые грузовые краны разделяют на палубные, установленные на специальных фундаментах; передвижные, перемещающиеся по рельсам вдоль судна, и мачтовые. По конструкции палубные судовые грузовые краны подразделяют на краны с противовесом; краны, вращающиеся вокруг неподвижной колонны; краны, вращающиеся вместе с колонной. Кран с противовесом не имеет колонны и полностью уравновешен. Вместе с тем этот кран из-за наличия на нем значительного по массе балласта всегда намного тяжелее кранов других типов. В современных грузовых устройствах в основном используют неуравновешенный поворотный кран, вращающийся на неподвижной колонне и имеющий меньшую массу. При его установке необходимо подкрепление палубы, так как она воспринимает не только массу самого крана с грузом, но и опрокидывающий колонну момент.

18. Судовые системы: назначение, классификация, принципы построения

Для обеспечения нормальной и безопасной работы судна, а также для создания соответствующих условий пребывания на нем людей служат судовые системы. Под судовой системой понимается сеть трубопроводов с механизмами, аппаратами и приборами, выполняющая на судне определенные функции. Некоторые суда, как, например, танкеры, ледоколы и др., в связи со специфическими условиями эксплуатации оборудуют специальными системами. В состав судовых систем входят: трубопроводы, состоящие из соединенных между собой отдельных труб и арматуры (задвижек, клапанов, кранов), механизмы (насосы, вентиляторы, компрессоры),

Кроме систем общесудового назначения, на судне имеются системы, которые обслуживают судовую энергетическую установку. Судовые системы классифицируют или по роду среды, перемещаемой по трубопроводам, или по назначению и характеру выполняемых ими функций. В зависимости от рода транспортируемой среды системы разделяют на водопроводы, паропроводы, воздухопроводы, рассолопроводы, газопроводы и нефтепроводы. По назначению и характеру выполняемых функций судовые системы разделяют на группы: трюмные, противопожарные, санитарные, система искусственного микроклимата, специальные (для нефтеналивных судов) системы.

Системы: Трюмные (осушительная, балластная, водоотливная); Противопожарные (пож-й сигнализации, водяная противопож-я, паротушения, пенотушения, газотушения, жидкостного туш-я); Санитарные (водоснабжения, сточная и фановая, шпигаты); Искуственного микроклимата (вентиляция, отопление, кондиц-е воздуха, охлаждение); Специальные (грузовая, зачистная, подогрева, газоотводная).

19. Трубопроводы и их соединения, арматура и её приводы. Контрольно – измерительные приборы. Требования ПРРР

Соединения труб бывают разъемными и неразъемными. К разъемным относят: фланцевые, штуцерно-торцовые, фитинговые и дюри-товые соединения, а к неразъемным — сварные и паяные, В судовых системах главным образом применяют разъемные соединения. Они позволяют во время эксплуатации и ремонта системы разбирать и собирать трубопровод. Неразъемные соединения получили распространение на участках трубопроводов, расположенных в труднодоступных местах и не требующих разборки в обычных условиях работы системы. Чтобы каждая система на судне могла выполнять свои функции, на трубопроводах системы размещают арматуру, с помощью которой осу ществляют пуск ее в действие, включают и выключают отдельные участки трубопроводов, изменяют режим работы системы, регулируют давление среды, протекающей в трубопроводах, и т. п. Классификация по назначению: запорно-переключающая— клапаны, задвижки (клинкеты), краны, клапанные коробки; предохранительная-предохранительные клапаны, приемные сетки, фильтры; арматура, пропускающая среду только в одном направлении,-невозвратные и невозвратно-запорные клапаны, захлопки; регулирующая - редукционные и дроссельные клапаны, манипуляторы; специальная - кингстоны, пожарные рожки (краны), донные клинкеты и др. о способу изготовления арматура бывает литая, сварная и штампованная. Арматуру судовых систем выполняют из чугуна, стали и цветных сплавов (бронзы различных марок, латуни). В зависимости от типа соединений с трубами арматура разделяется на фланцевую, штуцерную, муфтовую и с присоединением под дюрит.

Для контроля уровня трюмных вод применяют реле уровня типа (РУК), сигнализатор уровня типа (СДК), служащий для сигнализации о предельных повышениях уровня воды в отсеке. Электрические дистанц-е манометры (ЭДМУ) используемые на судах, как дистанц-е извещатели о недопустимом повыш-и или понижении давления масла, воды, газов.

20. Условие бескавитационной работы насоса, регулирование работы изменением частоты вращения

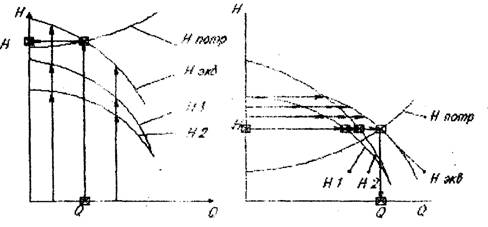

Имеется хар-ка насоса Н=f(Q). Насосная установка имеет всасыв-й (Т1) и напорный (Т2) трубопроводы. По извест. ур-ям строятся кривые потребного напора для всего трубопровода и для всасыв-го труб-да. Для реш-я з-чи необходимо иметь кривую допускаемой вакуум—й высотой всасыв-я- Ндопвак=f(Q). Условие безкавит-й р-ты н-са явл-ся: Ндопвак>Нвак, где Ндопвак-допускаемая вукуум-я высота всасывания. Нвак=Z1+Нт1. т. А-рабоч-я точка. Определяет параметры р-ты насоса. В дан случае подача н-са достижима по условиям всасыв-я, тк на подаче QА Ндопвак>Ндопвак т. А правее т. К1. при изменившихся условиях напорная хар-ка н-са Н=f(Q) искажается и имеет вид пунктирной линии.

21. Последовательное, параллельное соединение насосов

Z1, Z2-геом. высота, н-с перемещает жид-ть по 2-м послед-но соед-м трубопроводам Т1, Т2. считаем что пьезометр высоты в баках одинаковы. Po1/сg= Pk1/сg= Pa/сg, Ра-атм. Дав скоростные напоры на свободной пов-ти баков=0. потери напора в 1-ом трубопр=де (Нт1), во втором (Нт2).расход в трубах одинаков из суммы отдельных потерь. Заменяем 2 трубоп-да одним эквивалентным с расходом Qэт1-2=Qт1= Qт2, Нэт1-2=Нт1+ Нт2. для потребного напора Н1эт1-2=(Нт1+Z1)+( Нт2+Z2). Материально энергетический баланс системы н-с- сеть запишется в виде: Q=Q эт1-2, Н= Н1эт1-2. графич. решение в соотв с получ-ми выражениями находят путем сложения ординат частных хар-к при одинаковых расходах.

Н=f(Q)-хар-ка н-са, А-раб точка, опред-ет параметры р-ты в сети, т. 1;2-опред-ют затраты энергии в каждом из трубопроводах.

Н-с подает жид-ть по ІІ-м трубопр-ам Т1, Т2,геометрич-ки подъем отсутствует, пьезометрические высоты в баках одинаковы (lк1= lк2). В узловой точке т.n величина энергии-ln. В узловой точке энергия ln> lк1, на величину потерь Нт1, те ln- lк1= Нт1, ln- lк2= Нт2 , Нт1+ lк1= Нт2+ lк2. тк lк1= lк2, то Нт потери напора в ІІ-х трубопроводах одинаковы, а расходы разные. Хар-ка эквивалентного трубопровода может быть получена сложением расходов при одинаковых в люб точке оси ординат потерь напора. Матер-но-энерг баланс для трубопроводов Q эт1-2= Qт1+ Qт2, Нэт1-2= Нт1= Нт2. Матер-но-энерг баланс системы н-с- сеть имеет вид:Q= Q эт1-2, Н= Нэт1-2 графич решен з-чи: т. А-раб точка, Н, Q-параметры напор, подача в сети.

22. Осушительная система. Назначение, состав, требования ПРРР

Во время экспл-ции судна в его корпусе постепенно накапливается некоторое кол-во воды, в следствие: конденсат, утечки, водотеч-ти корпуса, дейдвудного устройства. ПРРР: на кажд самоходном судне с ГД общей мощностю 220 кВт и более, должно быть не менее 2-х осушительных н-сов, один должен быть стационарным, а др может приводиться в действие ГД. Разрешается 1 из н-сов заменять эжектором. Осуш центробеж-ые н-сы должны быть всамовсасывающие НЦВС, ВКС-вихревые. Поршневые н-сы- эжектор. Приемные отростки осушения должны устанавливаться в каждом отсеке, так чтобы они обеспечивали наиболее полное осушение отсека при крене до 5є на борт. Приемные отростки осушения должны снабжаться приемными коробками, либо сетками, суммарная площадь сечения отв-й должна быть не менее 2х кратной площади проходного сечения отростка. Внутр диаметр приемной осуш магистрали присоединяемый непосредственно к н-су опред-ся по ф-ле: d=1.5кореньL(B+H)+25,мм. L,B,H- длина, ширина, высота борта судна (м). не завис от полученных рез-тов диаметр магистрали и приемных отростков должен быть не менее 40 мм. Исходя из диаметра приеной магистрали, определяют подачу осуш. Н-са, считая, что ск-ть воды в ней не менее 2х м/с. Напор приним 15-25 м.

23. Балластная система. Назначение, состав, требования ПРРР

Данные системы служат для придания судну мореходных и экспл-х качеств, изменение осадки, крена и деферент. ПРРР бал-я система должна обслуж-ся не мен чем одним н-сом. В кач-ве БН могут быть использованы н-сы осушит-й и пожарный. Н-сы для откачки б-та из цистерн 2-го дна должны быть самовсасывающего типа. ПРРР внутр диам-р приемных отростков б-го трубопровода для отдельных цистерн выч-ют по ф-ле: d=16 ,мм V-вместимость б-ой системы, м3. Диам-р Б-ой магистрали должен быть не менее диам-ра отростка принятого для наибольшей б-й сис-мы. По диам-ру б-й магистрали и ск-ти движ-я воды в ней принимаемой не менее2 м/с находят подачу б-го н-са. Напор принимают 15-30 м. по подаче и напору выбирают насос.
