Дипломная работа: Строительство резервуарного парка нефтеперерабатывающего завода

Дипломная работа: Строительство резервуарного парка нефтеперерабатывающего завода

Аннотация

Настоящий дипломный проект разработан на строительство резервуарного парка 2 пускового комплекса Антипинского НПЗ.

Проектные и технические решения в принятые данном дипломе соответствуют самым прогрессивным и экономичным видам строительства, соответствуют требованиям НТД, экологическим нормам, а так же нормам промышленной безопасности.


Содержание

Введение

1. Общая часть

1.1 Краткая характеристика объекта

1.1.1 Физико-географическая характеристика

1.1.2 Природные и климатические условия в месте расположения объекта

1.1.3 Геологическая характеристика

1.2 Основные решения по организации производства работ

1.2.1 Общие положения

1.2.2 Работа на действующем предприятии

1.2.3 Порядок оформления производства работ

2. Технологическая часть

2.1 Основные технологические решения

2.1.1 Объемно-планировочные и конструктивные решения

2.1.2 Специальные мероприятия

2.2 Резервуарные парки

2.2.1 Поставка металлоконструкций резервуара

2.2.2 Требования к квалификации сварщиков и руководителей сварочного производства

2.2.3 Сварочные материалы

2.2.4 Требования к подготовке, хранению и использованию сварочных материалов

2.2.5 Основные положения при сборке под сварку и сварке монтажных сварных соединений

2.2.6 Организация сварочных работ

2.2.7 Рекомендации по сварочно-монтажным работам в условиях отрицательных температур

2.2.8 Контроль качества сварных соединений

2.2.9 Технологическая последовательность монтажа металлоконструкций резервуара

2.2.10 Монтаж площадок обслуживания на стенке резервуара

2.2.11 Монтаж площадок обслуживания на кровле резервуара

2.2.12 Монтаж кольцевой площадки обслуживания резервуара

2.2.13 Гидроиспытания Общие положения

2.2.14 Подготовительные работы гидроиспытания

2.2.15 Производство работ по гидроиспытанию

2.2.16 Порядок производства работ по теплоизоляции резервуаров мазута

2.3 Технологические насосные станции

2.3.1 Насосная станция перекачки нефти (поз.42)

2.3.2 Насосная станция перекачки мазута и судовых топлив (поз.А22 )

2.3.3 Насосная станция перекачки светлых нефтепродуктов (поз.А23)

2.4 Технологические трубопроводы

2.5 Автоматизация

2.5.1 Структура системы автоматизации

2.5.3 Противоаварийная защита (ПАЗ)

2.5.4 Электропитание

2.6 Пожаротушение

2.7 Спецвопрос. Замена теплоизоляции резервуара

3. Расчетная часть

3.1 Исходные данные

3.2 Определение потерь тепла при неизолированном резервуаре

3.3 Определение потерь тепла при изолированном резервуаре и

толщину слоя изоляции

4. Экономическая часть

4.1 Расчет сметной стоимости для проведения строительства резервуарного парка

4.2 Расчет затрат на основные и вспомогательные материалы

4.3 Расчет заработной платы

4.4 Определение показателей эффективности проекта

5. Безопасность и экологичность проекта

5.1 Характеристики пожаровзрывоопасности нефтей и нефтепродуктов

5.2 Пожарная безопасность

5.3 Требования безопасности при производстве погрузочно-разгрузочных работ

5.4 Требования безопасности при производстве газорезательных работ

5.5 Требования безопасности при производстве электросварочных работ

5.6 Меры безопасности при гидравлическом испытании резервуара

5.7 Требования безопасности при работе на высоте

5.8 Охрана окружающей среды

5.9 Определение вероятных параметров ударной волны при взрыве газовоздушной смеси вне здания, сооружения

Список литературы

Приложение


Введение

Проект I пускового комплекса Антипинского НПЗ «Блочная нефтеперерабатывающая установка производительностью 400 тыс. т/год» был разработан институтом «Нефтехимпроект» в 2005 году.

Второй очередью строительства Антипинского НПЗ предполагается увеличение производственной мощности предприятия по первичной переработке нефти до трех миллионов тонн в год. Также предполагается расширение номенклатуры выпускаемой продукции вследствие применения технологии смешения продуктов первичной переработки нефти.

Для обеспечения увеличения производительности и номенклатуры выпускаемой продукции требуется строительство ряда новых объектов и реконструкция части существующих сооружений, а именно:

1) строительство технологических объектов по переработке нефти и перевалки нефтепродуктов:

- установка электрообессоливания и атмосферной разгонки нефти (ЭЛОУ-АТ2) производительностью 2.5 млн.т/год;

- установка стабилизации бензина, с учётом поступающей бензиновой фракции с ранее запроектированной установки «Петрофак» (АТ-1);

- факельная система;

- операторная АТ-2;

- эстакада налива в железнодорожные цистерны.

2) строительство объектов складского назначения (товарно-сырьевой склад):

- резервуары хранения нефти;

- резервуары хранения бензина;

- резервуары хранения дизельного, печного топлив;

- резервуары хранения тёмных нефтепродуктов;

- насосная перекачки нефти;

- насосная перекачки тёмных нефтепродуктов;

- насосная светлых нефтепродуктов;

-операторная товарно-сырьевого склада.

3) строительство объектов вспомогательного назначения:

- котельная;

- система очистных сооружений;

- трансформаторная подстанция;

- сооружения системы пожаротушения.


1. Общая часть

1.1 Краткая характеристика объекта

1.1.1 Физико-географическая характеристика

В административном отношении ЗАО «Антипинский НПЗ» находится в лесной зоне, в п.Антипино Тюменской области в 6 км от г.Тюмени. Климат лесной зоны влажный, с умеренно теплым летом и холодной снежной зимой. Высокий снежный покров защищает почву от глубокого промерзания. Сильные ветры здесь наблюдаются реже, чем на остальной территории Тюменской области.

Работы проводятся на территории ЗАО «Антипинский НПЗ». Площадка проводимых работ представляет собой застроенную территорию действующего промышленного предприятия.

1.1.2 Природные и климатические условия в месте расположения объекта

Район строительства характеризуется следующими климатическими данными:

-климатический район 1В;

-нормативная глубина промерзания грунта 1,9м;

- нормативное ветровое давление                              30кгс/м2;

- расчетный вес снегового покрова                                     180кгс/м2;

- расчетная температура наружного воздуха            минус 38 оС;

- абсолютная минимальная температура воздуха минус 55°С;

Проектируемый объект относится (наружная зона):

-по категории взрывопожарной опасности В-1г;

-по категории пожарной опасности Ан.;


1.1.3 Геологическая характеристика

Инженерно-геологические изыскания на площадке строительства проводились в августе-сентябре 2007 года ОАО «Нефтехимпроект».

По данным инженерно-геологических изысканий сводный геологический разрез участка представлен следующими слоями:

ИГЭ № 1    Насыпной грунт, состоит из песка, пылеватого, маловлажного светло-коричневого цвета; вблизи строящихся зданий и сооружений с включением строительного мусора; мощностью от 0.0 до 2.2 м;

ИГЭ № 2    Супесь, светло-коричневая, твердая, плотная, легкая, песчанистая, с линзами и промазками пылеватого, маловлажного песка; мощностью от 0.0 до 3.2 м;

ИГЭ № 3    Супесь светло-коричневая, пластичная, легкая, песчанистая, с маломощными линзами пылеватого влажного песка; мощностью от 1.3 до 9.1 м;

ИГЭ № 4    Песок, светло-коричневый, светло-желтый, пылеватый, маловлажный; мощностью от 0.0 до 3.2 м;

ИГЭ № 5    Песок, светло-коричневый, пылеватый, влажный, с маломощными линзами пластичной супеси; мощностью от 0.0 до 0.8 м;

ИГЭ № 6    Суглинок, светло-коричневый, коричневый, твердый, плотный, песчанистый, с маломощными линзами пылеватого, маловлажного песка; мощностью от 2.2 до 6.7 м;

Грунтовые воды не обнаружены.

1.2 Основные решения по организации производства работ

1.2.1 Общие положения

Работы по строительству должна осуществлять специализированная подрядная организация, имеющая опыт выполнения подобных работ и лицензию Ростехнадзора России на право выполнения этих работ, а также для монтажа систем пожаротушения, соответствующую лицензию.

К руководству работ допускаются инженерно-технические работники, прошедшие аттестацию на знание «Правил устройства вертикальных цилиндрических стальных резервуара для нефти и нефтепродуктов» [1] в соответствии с положением о порядке подготовки и аттестации работников организаций, эксплуатирующих опасные производственные объекты, подконтрольные Ростехнадзору «России».

Руководство сварочными работами и работами по контролю качества сварных соединений должно возлагаться на специалистов, имеющих специальное образование и прошедших аттестацию на знание «Правил устройства вертикальных цилиндрических стальных резервуара для нефти и нефтепродуктов» [1] и «Правил аттестации сварщиков и специалистов сварочного производства», утвержденных Ростехнадзором России.

К сварочным работам допускаются сварщики, аттестованные в соответствии с действующими «Правилами аттестации сварщиков и специалистов сварочного производства»[2].

Технология производства работ определяется проектом производства работ. Проект производства работ утверждается Заказчиком и согласовывается заинтересованными организациями в соответствии со [3] «Строительные нормы и правила. Организация строительного производства».

Для обеспечения безопасности и качества работы рекомендуется выполнение следующих мероприятий:

-выполнение работ специализированными бригадами (звеньями);

-преимущественное использование элементов конструкций резервуара, трубных узлов заводского и базового изготовления;

-использование машин и механизмов с наименьшим удельным давлением ходовой части на грунт;

-применение инвентарных временных вспомогательных сборочных приспособлений минимальным использованием сварки при их установке;

использование сварочных выпрямителей, электрифицированного монтажного оборудования;

-применение безогневых способов резки труб на местах подключения к существующим трубопроводам.

СМР должны производиться в строгом соответствии с требованиями рабочего проекта, проекта производства работ, правила устройства вертикальных цилиндрических стальных резервуара для нефти и нефтепродуктов [1], нормативно-технической документации.

В процессе подготовки к производству работ выполняются следующие мероприятия:

-организация связи между подрядчиком и ЗАО «Антипинский НПЗ» на время проведения строительно-монтажных работ;

-комплектация оборудованием и материалами согласно рабочего проекта и проекта производства работ;

-организация устройства временных бытовых и производственных помещений (мест для переодевания и кратковременного внутрисменного отдыха рабочих, хранения оборудования, материалов и инструмента), питания персонала;

-перебазировка машин и механизмов;

-обеспечение персонала оснасткой, инструментом, вспомогательными материалами, согласно проекта производства работ;

-сварщики и специалисты должны быть аттестованы до начала производства работ;

-организация обеспечения объекта электроэнергией, водой;

-обеспечение зоны производства работ средствами пожаротушения;

поставка инвентарных металлических лесов и подмостей;

-устройство освещения зоны производства работ и внутренней поверхности резервуара.

До начала монтажа выполнить следующие работы:

-произвести устройство не менее двух временных въездов на монтажную площадку;

-подготовить площадки вокруг основания резервуара для работы кранов и других механизмов в соответствии с требованиями по монтажу конструкций резервуара;

-грунтовые площадки в местах работы крана при подъеме листового металла и других конструкций резервуара должны быть уплотнены до состояния, соответствующего требованиям технических характеристик применяемых кранов;

-обеспечить отвод поверхностных ливневых вод из зоны монтажной площадки;

-оградить и обозначить зону монтажа предупредительными знаками согласно «Ограждения инвентарные строительных площадок и участков производства строительно-монтажных работ» [4];

-принять основание резервуара после их строительства.

Перед началом монтажа уточнить расположение подземных коммуникаций, при необходимости уложить над ними дорожные плиты по слою из песчано-гравийной смеси в местах движения транспорта и по осям движения монтажных кранов.

Для монтажа конструкций резервуара приняты автомобильный кран КС3579, МКГ -25 и KATO NK750.

Приобъектный склад резервуарных и других конструкций располагают на спланированной площадке, где погрузо-разгрузочные работы выполняет кран КС3579. Грузовысотные характеристики крана кс 3579 можно посмотреть на Рис. 1.1. На площадке складирования конструкций выполняется также подготовка отдельных элементов конструкций к монтажу.


45510

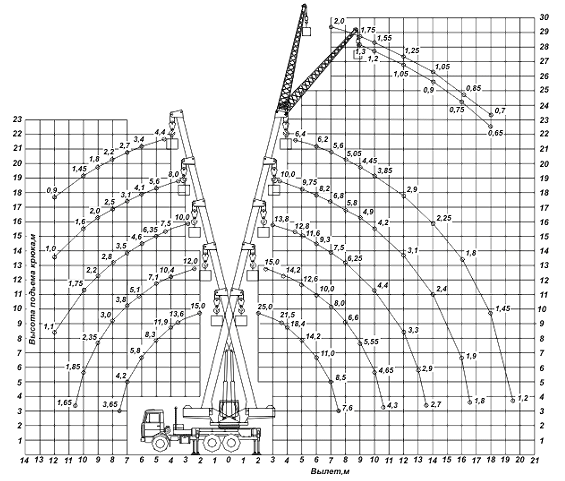

Рис. 1.1 Грузовысотные характеристики крана кс 3579

Все работы по монтажу конструкций необходимо выполнять в строгом соответствии с рабочим проектом и проектом производства работ при соблюдении требований по монтажу [1], [5] и безопасности [6] и [7].

Бытовое и медицинское обслуживание работающих людей предусматривается в существующем административно-бытовом корпусе и в вновь проектируемом лабораторном корпусе № 2.

Состав бытовых помещений принят на основании численности работающих (общей и в максимальную смену) и в соответствии с требованиями норм [8].

Питание работающих предусматривается в столовой, расположенной в существующем административно-бытовом корпусе.

Для медицинского обслуживания в административно-бытовом корпусе предусматривается медпункт.

1.2.2 Работа на действующем предприятии

При проведении работ в охранной зоне действующих коммуникаций необходимо соблюдать требования безопасности, изложенные в следующих документах:

-  Правила охраны магистральных трубопроводов;

-  Правила охраны электрических сетей напряжением до 1000 вольт;

-  Правила охраны электрических сетей напряжением свыше 1000 вольт;

-  Правила охраны линий и сооружений связи Российской Федерации;

-        Инструкция по производству строительных работ в охранных зонах магистральных трубопроводов Министерства нефтяной промышленности [9].

Перед началом работ необходимо получить письменное разрешение эксплуатирующей организации ЗАО «Антипинский НПЗ» на производство работ в охранной зоне действующих коммуникаций. Производство работ без разрешения или по разрешению, срок действия которого истек, запрещается.

До начала работ необходимо вызвать представителя эксплуатирующей организации НПЗ для установления и обозначения точного местонахождения и фактической глубины заложения действующих коммуникаций, определения их технического состояния, а также взаиморасположения действующих коммуникаций с новым запроектированным трубопроводом, сооружением.

Оси действующих коммуникаций в границах зоны производства работ должны быть закреплены знаками высотой 1,5-2,0 м, с указанием фактической глубины заложения.

До обозначения осей коммуникаций знаками безопасности, производство работ не допускается.

По результатам проведенной работы по уточнению местоположения действующих коммуникаций и их сооружений составляется акт с участием представителей генподрядной и эксплуатирующей организации. К акту прилагается ситуационный план (схема) участка с указанием местоположения, диаметра и глубины заложения действующих коммуникаций и их сооружений, а также их необходимые характеристики, привязки коммуникаций, сооружений, вырытых шурфов и установленных закрепительных знаков, а также стадий работ, на каких должен присутствовать представитель эксплуатирующей организации. В ситуационном плане (схеме) должны быть четко указаны расстояния между действующими и строящимися коммуникациями. После подписания акта ответственность за сохранение коммуникаций и предупреждающих знаков при проведении работ несет организация, выполняющая работы.

Перед началом работ приказом по подрядной организации из числа инженерно-технических работников должно быть назначено лицо, ответственное за производство работ, под постоянным руководством которого в охранной зоне действующих коммуникаций должны выполняться все виды работ.

Весь персонал, занятый в работах в охранной зоне действующих коммуникаций, должен пройти дополнительное обучение по безопасным методам труда, инструктаж по последовательности безопасного выполнения технологических операций и проверку знаний независимо от сроков предыдущего обучения. Обучение, инструктаж и проверка знаний по промышленной безопасности должны быть оформлены документально (журналы инструктажа, протоколы по проверке знаний, удостоверения и т.д.). Персонал, не прошедший обучения, инструктажа и проверки знаний по охране труда, к работе в охранной зоне не допускается.

Кроме этого, всем рабочим следует выдать на руки производственные инструкции, которые должны быть изучены и строго выполняться, при производстве работ, всех работающих необходимо также ознакомить с местонахождением действующих коммуникаций и их сооружений, с их обозначением на местности и с проектом производства работ.

Перед началом работ на действующем объекте на бригаду выдается наряд-допуск. Наряд-допуск выдается также машинистам бульдозеров, экскаваторов, трубоукладчиков, тракторов, водителям автомашин и машинистам всех других механизмов, применяемых в охранной зоне действующих коммуникаций.

Объём и содержание подготовительных работ, последовательность их выполнения, меры безопасности при выполнении огневых работ, порядок проведения анализа воздуха, средства защиты, а также ответственные лица за подготовку и проведение огневых работ определяются совместным приказом подрядной организацией и НПЗ.

Наряд-допуск составляется в двух экземплярах и передается ответственному за подготовку и проведение работ для выполнения намеченных мероприятий.

Наряд-допуск согласовывается с пожарной охраной объекта в части обеспечения мер пожарной безопасности и наличия на месте проведения огневых работ первичных средств пожаротушения.

Исполнители приступают к проведению работ только при наличии наряд-допуска, после получения указания ответственного лица за проведение работ. При подготовке к огневым работам ответственные по совместному приказу за подготовку и проведение этих работ определяют опасную зону, границы которой чётко обозначаются предупреждающими и запрещающими знаками и надписями.

Площадки металлоконструкций, конструктивные элементы зданий, которые находятся в зоне проведения огневых работ, должны быть очищены от пожаро-взрывоопасных продуктов. Сливные воронки, выходы из лотков и другие устройства, связанные с канализацией, в которых могут быть горючие газы и пары, должны быть перекрыты.

Место проведения огневых работ должно быть очищено от горючих веществ и материалов в зависимости от высоты расположения точки сварки (резки). Сгораемые настилы полов, конструкции из горючих материалов, должны быть защищены от попадания на них искр экранами, асбестовым полотном, металлическими листами, пенами или другими негорючими материалами, а при необходимости политы водой.

Места проведения огневых работ должны быть обеспечены необходимыми первичными средствами пожаротушения. Перед началом производства огневых работ, после перерывов в работе и во время проведения работ не реже одного раза в час производить замеры загазованности. Места отбора проб, проведения анализа газо-воздушной среды определены лицом, выдающим наряд-допуск. Концентрация паров не должна превышать ПДК (300 мг/м3).

Проезд строительной техники и автотранспорта над действующими технологическими трубопроводами и коммуникациями допускается только по специально оборудованным переездам в местах, согласованных с эксплуатирующей организацией. На участках, где действующие коммуникации заглублены менее 0,8 м, должны быть дополнительно установлены знаки с надписями, предупреждающими об особой опасности.

Над кабелями выполняется подсыпка щебня шириной 6 м. При этом общая толщина слоя над кабелем должна быть не менее 0,9 м. Проезд техники и машин в необорудованных переездами местах запрещается.

При пересечениях с подземными коммуникациями земляные работы следует производить только вручную в присутствии представителей эксплуатирующих организаций. Разрабатывать грунт механизмами на расстоянии ближе 2 м от трубопроводов и кабелей запрещается.

Для выполнения земляных работ ответственный за проведение работ, обязан показать машинисту бульдозера или экскаватора обозначенные вешками границы работ механизма и расположение действующих трубопроводов.

При работе вблизи воздушных электрических линий машинисты строительных машин должны следить за тем, чтобы из-за неровности местности не произошло резкого наклона рабочего органа машин в сторону проводов воздушных линий, и их опор.

Не допускается работа грузоподъемных машин вблизи воздушных линий при ветре, вызывающем отклонение на опасное расстояние свободных (без груза) тросов и канатов.

Не допускается пребывание на месте работы в охранной зоне людей, не имеющих прямого отношения к проводимой работе.

1.2.3 Порядок оформления производства работ

Необходимым условием начала строительных работ является наличие зарегистрированного в территориальном органе Ростехнадзора проекта.

Строительные работы на объекте должны вестись подрядчиком, имеющим соответствующую лицензию, выданную Госстроем России.

Подрядная организация составляет, и не менее чем за 10 дней до начала работ, направляет на согласование эксплуатирующей организации:

-  проект производства работ;

-  приказ о назначении ответственных лиц за организацию и безопасное производство работ;

-  список лиц, участвующих в производстве работ;

-  документы, подтверждающие квалификацию инженерно-технического персонала и рабочих;

-        документы подтверждающие исправность применяемых при работе машин и механизмов и наличие их технического освидетельствования.

ЗАО «Антипинский НПЗ» за 5 дней до начала строительных работ обязано уточнить и обозначить ось прохождения, фактическую глубину заложения подземных коммуникаций, зданий и сооружений и по результатам составляет акт закрепления и акт передачи площадки и передает их подрядчику.

К акту передачи прилагается:

-ситуационный план (схема) участка территории;

-ведомость глубины заложения действующего трубопровода, его сооружений;

-ведомость установленной арматуры и оборудования;

-необходимые характеристики, привязки трубопроводов, сооружений, коммуникаций, вырытых шурфов и установленных закрепительных знаков;

-рабочий проект.

ЗАО «Антипинский НПЗ» совместно с представителями подрядчика должны оформить акт-допуск по форме стандарта [6] (приложение 3). В акте-допуске должны быть указаны мероприятия по охране труда, промышленной и пожарной безопасности, обеспечивающие безопасность проведения работ.

Ответственность за соблюдение мероприятий, предусмотренных актом - допуском, несет подрядная организация.

При наличии согласованного проекта производства работ, оформленных акта закрепления площадки, акта передачи площадки и акта-допуска. ЗАО «Антипинский НПЗ» оформляет «Разрешение на производство работ в охранной зоне нефтепровода».

Разрешение оформляется в соответствие с нормами [9] (Приложение 1).

После передачи объекта подрядчику ответственность несет подрядчик.

В мероприятия должны быть включены следующие данные:

-маршруты движения и места переезда техники через действующий нефтепровод, оборудование переездов;

-порядок производства работ в охранной зоне;

-меры, предупреждающие просадку трубопровода и грунта при его разработке в непосредственной близости от действующего трубопровода;

Страницы: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10


рефераты бесплатно
НОВОСТИ рефераты бесплатно
рефераты бесплатно
ВХОД рефераты бесплатно
Логин:
Пароль:
регистрация
забыли пароль?

рефераты бесплатно
рефераты бесплатно
ТЕГИ рефераты бесплатно

Рефераты бесплатно, реферат бесплатно, сочинения, курсовые работы, реферат, доклады, рефераты, рефераты скачать, рефераты на тему, курсовые, дипломы, научные работы и многое другое.


Copyright © 2012 г.
При использовании материалов - ссылка на сайт обязательна.
