Дипломная работа: Новые транспортные двигатели

В этом случае благодаря повышению реакционной способности топливо–воздушной смеси появляется возможность работы двигателя, как и в случае чистого водорода, на переобедненных смесях, главным образом в области частичных нагрузок и режиме холостого хода. Согласно экспериментальным данным [ ], зависимость эффективного предела обеднения бензо – водородных смесей от количества добавок водорода носит нелинейный характер:

Содержание Н2, % по массе…………

Нижняя граница устойчивой работы 0 10 20 40 100

ДВС, б……………………………... 1,12 1,67 2,5 3,34 5,0

Поэтому наиболее целесообразно использование топливных смесей с добавкой водорода до 20% по массе, соответствующих пределу обеднения порядка б=2,5. Этот предел эффективного обеднения определен при условии устойчивой работы двигателя без пропусков сгорания. Пропуски сгорания достаточно точно могут быть определены по моменту резкого возрастания концентрации СН в ОГ ДВС, а также значительным колебаниям давления с понижением температуры в выпускном коллекторе.

На рис. 6 показано изменение состава ОГ по б при работе дви гателя на добавках водорода, соответствующих рассмотренным нижним пределам обеднения топливной смеси [ ]. До б=1,1 двигатель работает на чистом изооктане, затем постепенно наращивается процент водорода в смеси вплоть до перехода на чистый водород.

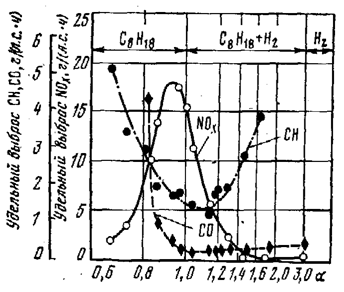

Рис.6. Изменение состава ОГ при работе двигателя на водородо - изооктановых смесях в области предельного обеднения.

Изменение количества окислов азота при этом практически соответствует количеству NOх в ОГ при работе ДВС на чистом водороде: при б>1,8 концентрация NOx незначительна. Что касается эмиссии углеводородов, то после достижения минимума при б=1,25 по мере дальнейшего обеднения смеси их количество в ОГ снова возрастает, отражая тем самым увеличение недогорания углеводородного топлива. В то же время работа двигателя в ультрабедной области лишь незначительно сказывается на эмиссии СО. Значение индикаторного КПД двигателя при переходе к переобедненным смесям возрастает от 33% для б=1 до 37% при б=1,8, а индикаторная мощность уменьшается в том же диапазоне на 30% за счет снижения количества подведенного тепла.

При организации работы автомобиля на бензо – водородных смесях могут быть использованы следующие способы дозирования водорода: 1) постоянная подача неизменного количества водорода независимо от режима работы двигателя; 2) регулируемая подача водорода, поддерживающая его определенную долю в топливной смеси (например, 10% от количества бензина на всех режимах работы двигателя).

Первый вариант дозирования отличается простотой, так как в этом случае требуется лишь дозирующая шайба, обеспечивающая определенный расход водорода на номинальном режиме работы двигателя. Для поддержания исходной теплопроизводительности топливной смеси количество подаваемого бензина следует уменьшать, в частности посредством отключения системы холостого хода карбюратора. Необходимая работоспособность двигателя на холостом ходу и режимах малых нагрузок успешно обеспечивается водородо – воздушными смесями. На рис.6 представлено изменение параметров топливной смеси в эмиссии NOx при различных скоростях движения с постоянным расходом добавки водорода, равным 18 г/мин [ ].         На основании этих данных можно заключить, что выброс NOx при движении автомобиля со скоростью 30 км/ч примерно в 5 раз больше, чем при движении со скоростью 60-100 км/ч. Эта закономерность обусловлена обогащением топливной смеси при низких скоростях движения автомобиля из-за постоянного расхода водорода.

Для поддержания постоянного соотношения «водород/топливо» и состава смеси на всех режимах работы требуется система дозирования водорода и бензина в соответствии с изменением расхода воздуха. Для этой цели может быть использован газовый редуктор в комбинации с бензиновым карбюратором. Результаты испытаний автомобиля с комбинированной системой подачи водорода и бензина представлены на рис.7.б. Добавка водорода на всех режимах поддерживалась практически постоянной – 10%, тогда как состав смеси изменялся от б=1,8 на холостом ходу до б=1,5 на скорости автомобиля 100 км/ч. Это сравнительно небольшое обогащение смеси на высоких скоростях движения ведет к существенному увеличению выбросов NOx. . Тем не менее в условиях городского движения с низкими и средними скоростями этот способ дозирования, несомненно, обеспечивает более приемлемые уровни эмиссии NOx с ОГ автомобиля. Это подтверждается результатами испытания [ ] автомобилей с рассмотренной системой дозирования топлива по стандартному ездовому циклу:

Компонент ОГ……………… NOx СО СН

Удельный выброс, г/км……. 0,24 2,1 1,9

Снижение добавок водорода до 5% позволяет сохранить максимальную мощность двигателя при определенном улучшении его экономических и токсических характеристик.

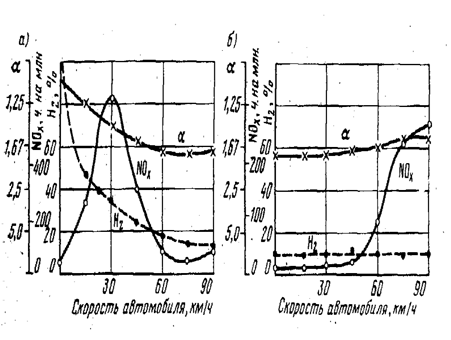

Рис.7. Характеристики топливной смеси и выбросы окислов азота при работе двигателя с различными способами добавки водорода:

а-постоянная добавка; б-регулируемая добавка.

4. Водородные автомобили

Многочисленные схемы возможного применения водорода на автомобиле делятся на две группы: в качестве основного топлива и как добавки к современным моторным топливам. В рамках этих вариантов водород может использоваться в чистом виде (т.е. индивидуально) либо в составе вторичных энергоносителей. Водород как основное топливо является более далекой перспективной, связанной с переходом автомобильного транспорта на принципиально новую энергетическую базу. В то же время применение водородных добавок, позволяющих улучшить экономические и токсические показатели автомобильных двигателей, может быть реализовано в самое ближайшее время.

Америка поставила себе задачу: в ближайшие 10 – 15 лет избавиться от нефтяной зависимости. Единственный выход – как можно скорее запустить в серийное производство водородный автомобиль. Европа боится отстать, кроме того, европейцам приходится выполнять принятые у них нормы на выброс вредных веществ автотранспортом, которые все время ужесточаются. В 1993 году были введены нормы «Евро-1», в 1996 году - «Евро-2», в 1999 году - «Евро-3», а с 2005 года в Европе планируется ввести в действие еще более жесткие нормы - «Евро-4». В перспективе автомобилям совсем запретят выбрасывать вредные вещества, и тогда нельзя будет обойтись без машины, работающей на водороде. Автомобилестроение – это область, в которой как нигде перемешаны политика, интересы крупных корпораций, социология и экология. Но каковы бы ни были скрытые интересы сторон, гонка за водородным автомобилем началась.

Главное препятствие к внедрению водородного автомобиля на топливных элементах – отсутствие инфраструктуры промышленного получения водорода в нужных объемах, систем его хранения, транспортировки и заправки автомобилей. По мнению американских специалистов, такую инфраструктуру удастся создать не раньше чем в 2020 – 2030 гг. На переходный период ведущие автопроизводители предложат так называемые «гибридные автомобили»: в них экономичный двигатель внутреннего сгорания подзаряжает аккумуляторную батарею, которая питает электрический двигатель. Такие автомобили разрабатывают практически все ведущие автомобильные компании и уже серийно выпускают в Японии.

Россия в 1987 году присоединилась к Женевскому соглашению и теперь тоже обязана выполнять Европейские нормы выброса вредных веществ автотранспортом. И хотя у нас эти нормы вводят с некоторым опозданием («Евро-1» - с 1999 года, «Евро-2» - с 2001 года), «процесс пошел». В общем-то пора: в Москве и других крупных городах более 80% токсичных выбросов приходится на долю автотранспорта. Поэтому мы в гонке водородных автомобилей обязательно примем участие, тем более что когда – то наши разработки в этой области были на весьма высоком уровне: например, в 90-х годах прошлого столетия в ГНЦ РФ НАМИ сделали образец «Москвича», с двигателем, работающем на водороде, который получали прямо на борту из метанола. Более того, недавно на АвтоВАЗе сделали образец электромобиля, работающего на водородных топливных элементах. С 2001 года в странах Евросоюза для всех новых автомобилей вводятся нормы токсичности «Евро-3», см. табл. 6 [ ].

Классическая схема: двигатель внутреннего сгорания или дизельный двигатель приводят в движение колеса через механический привод. Нас окружают тысячи автомобилей, но мало кому приходит в голову, что их эффективность катастрофически мала. Если взять так называемые «условия городского цикла движения», то общий КПД автомобиля – 10-12% (за городом, где меньше светофоров, 15-17%)! Девять литров бензина из десяти попросту улетают в атмосферу [ ].

Таблица 6.

Требования к токсичности выхлопа.

Автомобили на водородном топливе можно условно разделить на три класса: машины с обычным двигателем внутреннего сгорания, работающим на водороде или водородной смеси; машины с электрическим двигателем, питающимся от двигателя внутреннего сгорания, который работает на водороде (гибридные автомобили); с электрическим двигателем, питающимся от топливного элемента (электрохимического генератора).

Первый тип – это обычные карбюраторные или дизельные двигатели, у которых изменена система подачи топлива. Такие модели могут работать на чистом водороде, или 5 – 10% водорода добавляют к основному топливу. В обоих случаях КПД двигателя увеличивается (во втором случае примерно на 20%) и выхлоп становится гораздо чище (СО – уменьшается в полтора раза, СНх – в полтора раза, NOx – до пяти раз). Такие двигатели и автомобили были сделаны и прошли все испытания у нас и за рубежом примерно в 70 – 80-х годах. Дружный вывод учёных: учитывая все затраты и конструкционные сложности, это может быть только промежуточным, переходным этапом на пути к третьему типу.

Второй тип автомобилей – машины с двумя энергоносителями, или, как их называют, гибридные. Колёса приводят в движение электропривод, энергию ему поставляет буферный накопитель (это могут быть аккумуляторные батареи и механические или конденсаторные накопители) и высокоэкономичный двигатель внутреннего сгорания, работающий на водороде или на бензиновой или газовой смеси с водородом. У этого стратегического варианта развития автомобилестроения довольно много энтузиастов. Особенно привлекательным он становится, если отвлечься от водорода и просто скомбинировать электропривод с обычным двигателем внутреннего сгорания (или дизельным). Дело в том, что сам по себе электродвигатель – большой шаг вперед, поскольку его КПД (преобразование электрической энергии в механическую) равен примерно 90 – 95%, в отличие от двигателя внутреннего сгорания (35%) и дизеля (40%). В случае электропривода нет таких потерь энергии, как при сложной механической передаче, кроме того, благодаря промежуточному устройству – рекуператору энергии, электродвигатель экономит и накапливает энергию (до 10%) во время замедления автомобиля, чтобы использовать ее при ускорении.

Электромотор питается от буферного накопителя энергии, который ее тоже откуда – то должен получать. Идея подзарядки от общей сети потихоньку сошла на нет (по крайней мере, этот способ надо комбинировать с другими). Действительно, непрактично через каждые 100 км по нескольку часов заправляться. Инженеры пришли к тому, что на борту нужна маленькая электростанция. Электричество для подзарядки может, например, вырабатывать дизельный или обычный двигатель (на чём угодно: газе, бензине, водороде и пр.). Общий КПД такого гибридного автомобиля увеличивается примерно до 30% (соответственно снижается расход топлива), а объём вредных выбросов, при условии, что есть нейтрализатор, позволяет уложиться в европейские нормы, действующие с 2005 года, с десятикратным запасом. И всё же выхлоп «zero» можно получить только у третьего типа автомобилей.

Настоящий водородный автомобиль – это машина с электродвигателем, который питается от топливного элемента, расположенного на борту автомобиля. Пока самые эффективные и экологические топливные элементы - водородные (после окисления водород даёт только воду), на основе твердого полимерного электролита. Теоретически эффективность (КПД) топливного элемента, работающего на смеси водород – воздух, может быть больше 85%. Сейчас уже удалось получить около 75% - это более чем в два раза выше, нежели в лучших двигателях внутреннего сгорания. Кроме того, КПД таких машин, как и у всех электромобилей, увеличивается с уменьшением нагрузки ( при замедлении происходит возврат энергии), в отличие от обычных двигателей, у которых в эти моменты эффективность падает. Если сравнить эффективность обычных автомобилей и машин с топливным элементом в условиях города, то преимущество увеличится до пяти – шести раз, поскольку последние будут иметь максимальный КПД, в то время как эффективность первых в этих условиях уменьшается до 10 – 12%.

Топливный элемент, работающий на водороде, - одна из ключевых деталей в новом автомобиле. Топливный элемент, или электрохимический генератор, преобразует химическую энергию в электрическую. То же самое происходит в электрических аккумуляторах, но в топливных элементах есть два важных отличия: 1) они работают до тех пор, пока поступает топливо; 2) химический состав электролита в процессе работы не изменяется, то есть топливный элемент не нужно перезаряжать.

Топливная батарея состоит из многих десятков элементарных ячеек, каждая примерно в сантиметр толщиной. Только так можно получить необходимые силу тока и напряжение. Каждая ячейка состоит из двух электродов, разделённых электролитом. На один электрод (анод) подводится топливо (водород), на другой (катод) – окислитель (кислород воздуха), (см. рис. 8). Необходима также система удаления продуктов реакции (воды) и отработанного воздуха. Для ускорения химической реакции поверхность электродов покрывают катализатором. Катод и анод разделены электролитом (им может быть полимер или раствор), который пропускает ионы и не пропускает электроны. На аноде водород распадается на электроны и протоны. Последние проходят через электролит и достигают катода, где соединяются с кислородом – образуется вода. Электроны движутся к внешней части ячейки, где попадают в электрический контур, куда можно подсоединять нагрузку.

Существует много разных топливных элементов, в основном они различаются типом электролита и рабочей температурой. Их можно классифицировать, например, по используемому топливу, рабочему давлению и температуре, по характеру применения. Элементы на водородном топливе. В этом типичном описанном выше элементе водород и кислород переходят в электролит через микропористые углеродные или металлические электроды. Высокая плотность тока достигается в элементах, работающих при повышенной температуре (около 250° С) и высоком авлении. Элементы, использующие водородное топливо, получаемое при переработке углеводородного топлива, например природного газа или нефтепродуктов, по-видимому, найдут наиболее широкое коммерческое применение. Объединяя большое число элементов, можно создавать мощные энергетические установки. В этих установках постоянный ток, вырабатываемый элементами, преобразуется в переменный со стандартными параметрами. Новым типом элементов, способных работать на водороде и кислороде при нормальных температуре и давлении, являются элементы с ионообменными мембранами. В этих элементах вместо жидкого электролита между электродами располагается полимерная мембрана, через которую свободно проходят ионы. В таких элементах наряду с кислородом может использоваться воздух. Образующаяся при работе элемента вода не растворяет твердый электролит и может быть легко удалена.

Элементы на углеводородном и угольном топливах. Топливные элементы, которые могут превращать химическую энергию таких широко доступных и сравнительно недорогих топлив, как пропан, природный газ, метиловый спирт, керосин или бензин, непосредственно в электричество, являются предметом интенсивного исследования. Однако пока не достигнуто заметных успехов в создании топливных элементов, работающих на газах, получаемых из углеводородного топлива, при нормальной температуре.

Для повышения скорости реакции углеводородного и угольного топлива приходится повышать рабочую температуру топливного элемента. Электролитами служат расплавы карбонатов или других солей, которые заключаются в пористую керамическую матрицу. Топливо «расщепляется» внутри элемента с образованием водорода и оксида углерода, которые поддерживают протекание токообразующей реакции в элементе. Элементы, работающие на других видах топлива. В принципе реакции в топливных элементах не обязательно должны быть реакциями окисления обычных топлив. В перспективе могут быть найдены и другие химические реакции, которые позволят осуществить эффективное непосредственное получение электричества. В некоторых устройствах электроэнергия получается при окислении, например, цинка, натрия или магния, из которых изготавливаются расходуемые электроды.

Превращение энергии обычных топлив (угля, нефти, природного газа) в электричество было до сих пор многоступенчатым процессом. Сжигание топлива, позволяющее получить пар или газ, необходимые для работы турбины или двигателя внутреннего сгорания, которые, в свою очередь, вращают электрический генератор, – процесс не очень эффективный. Действительно, коэффициент использования энергии такого превращения ограничен по второму закону термодинамики, и его вряд ли можно существенно поднять выше существующего уровня. Коэффициент использования энергии топлива самых современных паротурбинных энергетических установок не превышает 40%. Для топливных элементов нет термодинамического ограничения коэффициента использования энергии. В существующих топливных элементах от 60 до 70% энергии топлива непосредственно превращается в электричество, и энергетические установки на топливных элементах, использующие водород из углеводородного топлива, проектируются на КПД 40–45%. назад дальше Самый перспективный топливный элемент, который предполагается использовать в новых автомобилях, - это элемент с твёрдой ионообменной мембраной (proton exchange membrane fuel cell, или сокращённо РЕМFC). Твёрдый электролит имеет множество преимуществ: его не растворяет образующаяся при работе элемента вода, его просто делать в промышленном масштабе. Более того, элемент на твёрдом электролите работает при относительно низких температурах (80єС) и соответственно не требует предварительного прогрева. С другой стороны, и КПД при таких температурах меньше, чем при повышенных.

Самая большая проблема с топливным элементом – его цена. Когда – то она была высокой в основном из – за платины (катализатора), покрывающей электроды. За последние двадцать лет её количество, необходимое для топливного элемента, уменьшилось в 100 раз, и учёные хотят сократить её ещё в два раза. Теперь самая дорогая часть – это электролит, мембрана «Nafion», Сейчас она стоит около 700 евро/мі, а на батарею для среднего автомобиля (объём 90 л и вес 60 кг – даёт примерно 60 кВт) нужно десятки квадратных метров такого полимера. Естественно, учёные пытаются всеми способами удешевить этот материал и заставить его работать при более высоких температурах (150 - 200єС).

У нас во многих институтах занимаются фундаментальными исследованиями, которые могли бы стать основой отечественного компактного топливного элемента.

В общем, топливный элемент на водороде вполне готов к применению. Остались мелочи – сделать его поменьше и подешевле.

4.2.Применение чистого водорода.

Приемлемые объёмно – массовые показатели системы хранения водорода на автомобиле в чистом виде обеспечиваются только при его сжижении, т.е. в криогенной схеме. Это положение наглядно иллюстрируется показанными в табл. 7 данными по различным топливным системам, приведенным к энергетическому эквиваленту, обеспечивающему пробег 418 км [ ].

Использование водорода в газообразном виде отличается простотой, однако получило ограниченное применение из – за небольшого энергозапаса и существенного увеличения массы и объёма топливного бака.

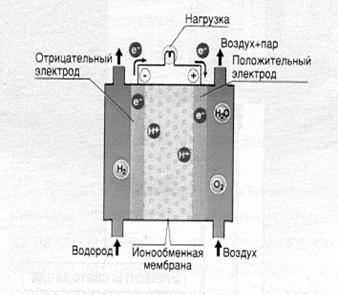

Рис.8. Схема топливного элемента.

Классическим примером подобной схемы может служить экспериментальный автомобиль УКЛА (UCLA, США), работающий на сжатом водороде. Автомобиль УКЛА, предназначенный специально для городских условий, создан на базе модели «Форд Босс» (Ford Boss) 1971г. с двигателем V-8 объёмом 5,75 л [ ]. Мероприятия по модификации двигателя включают снижение степени сжатия с 11,7 до 8,9, установку ограничителя температуры топливной смеси (71єС) и изменение фаз газораспределения. Для предотвращения обратных вспышек водорода, снижения жёсткости его сгорания и уменьшения эмиссии NOx использовалась частичная балластировка топливной смеси с помощью 25%-ной рециркуляции ОГ.

Таблица 7.

Объёмно – массовые характеристики различных систем хранения водорода на автомобиле.

Водород хранится в двух баллонах, размещаемых за передними сиденьями. В каждом баллоне массой 136 кг находится 1,36 кг Н2 под давлением 41 МПа. Водород подаётся в двигатель двухступенчатым редуктором, снижающим давление до 30 мм вод. ст. Для повышения безопасности водород подаётся только при наличии разряжения во впускном патрубке, для чего используется электромагнитный клапан, управляемый датчиком давления. При испытаниях автомобиля по методике СVS – 1973 расход топлива составлял 1 кг Н2 на 35 км, что обеспечило полный пробег без зарядки около 100 км. В выхлопных газах отсутствуют такие компоненты, как СО, СО2 и СН, и содержится лишь примерно 0,205 г/км NOx, что ниже Федерального стандарта США 1976 г.

Объёмно – массовые показатели топливной системы значительно улучшаются при использовании водорода в сжиженном состоянии. Основной проблемой при этом является низкая температура жидкого водорода, в связи с чем первостепенное значение имеет тепловая изоляция бака. Жидкий водород обычно транспортируют и хранят в криогенных резервуарах с двойными стенками, пространство между которыми заполнено изоляцией.

Наиболее эффективна многослойная изоляция, состоящая из чередующихся слоёв экранирующих и изолирующих материалов. Экранирующим материалом обычно является алюминиевая фольга, а для изолирующих слоёв используется стеклоткань, стеклобумага и др. При давлении в изолирующем пространстве ниже 1,33 Па такая изоляция практически не пропускает тепло, благодаря чему потери от испарения в цистерне ёмкостью 100 мі не превосходят 0,25% в сут., а при хранении в стационарном резервуаре – 10% в год. В настоящее время созданы криогенные баки для автомобиля, имеющие утечку жидкого водорода менее 1% в сутки [ ].

В двигатель жидкий водород подаётся путем его регазификации снижением давления газовой или нагревом жидкой фаз. На рис.8 показано размещение системы питания жидким водородом на автомобиле «Датсун В-210» (Datsun В-210) с двигателем рабочим объёмом 1,4 л и е=9,5 [ ].

Криогенный бак массой 120 кг и ёмкостью 230 л размещается в багажнике. Водород под давлением 0,4 – 0,5 МПа подаётся во впускной патрубок с помощью клапанного механизма, приводимого в действие дополнительным кулачковым валом. Клапан впрыска водорода открывается одновременно с впускным клапаном двигателя и закрывается через 90є ПКВ. Для изменения расхода водорода используется двухступенчатый редуктор с двумя игольчатыми клапанами. Проходное сечение первого клапана поддерживается в соответствии с оборотами двигателя с помощью вакуумного привода, а второго – механическим приводом от педали акселератора. Низкотемпературная изоляция топливных магистралей обеспечивает температуру водорода в точке впрыска порядка - 130єС, что позволяет значительно повысить наполнение цилиндров. Общая масса системы питания жидким водородом составляет 150 кг. Средний расход сжиженного водорода непосредственно двигателем составляет 22 л, а с учётом потерь при хранении и заправке – 25 л на 100 км, что обеспечивает полный пробег автомобиля порядка 1000 км. В пересчёте на бензиновый эквивалент топливная экономичность автомобиля составляет 5,7 – 6,5 л/100 км. При испытаниях автомобиля по городскому ездовому циклу в ОГ содержалось 0,05 г СН, 0,18 г СО и 2,56 г NOx на 1 км пробега.

Для безопасной эксплуатации жидкого водорода необходима полная герметизация топливоподающей системы и организация сброса избыточного давления водорода в баке с его последующей нейтрализацией на каталитических дожигателях. Для заправки автомобиля жидким водородом требуется специальная система, обеспечивающая полное отсутствие утечек жидких и газообразных фаз топлива. Одна из подобных систем заправки, разработанная в США, показано на

При организации комбинированного питания двигателя бензо - водородной смесью ввиду небольшого расхода водорода (обычно не более 20% от основного топлива) вполне приемлемо использовать его в сжатом виде. Включение и отсечка подачи водорода обычно производятся с помощью электромагнитного клапана.

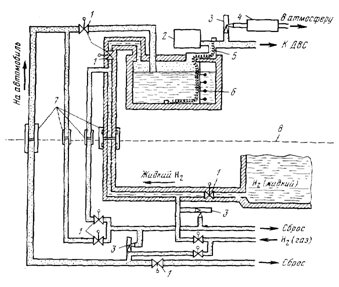

Рис.9. Схема системы заправки автомобиля жидким водородом:

1-электроклапан; 2-контрольный блок; 3-сборники; 4-каталитический дожигатель; 5-испаритель; 6-указатель уровня; 7-герметические разъёмы;

8-заправочная станция.

4.2.Применение вторичных энергоносителей

Вторичные энергоносители являются наиболее перспективной формой использования водорода на мобильных потребителях. В противоположность схемам на чистом водороде применение вторичных энергоносителей позволяет прежде всего решить вопрос безопасности эксплуатации водородного топлива и, кроме того, обеспечивает приемлемый энергозапас без необходимости создания высоких давлений или криогенных температур [ ].

Наибольший практический интерес представляет аккумулирование водорода в составе металлогидридов. Выделение водорода происходит при подогреве гидридов с помощью, например, горячей жидкости из системы охлаждения или непосредственно ОГ. Для зарядки гидридного аккумулятора через восстановленный металлический компонент пропускается водород под небольшим давлением и одновременно отводится образующееся тепло. Процесс зарядки может повторяться несколько тысяч циклов без ухудшения энергоёмкости аккумулятора. В случае аварии и разрушения наружной оболочки ёмкости часть водорода быстро улетучивается, вызывая понижение температуры гидрида и прекращение выделения водорода. Благодаря этому во многих отношениях гидридный аккумулятор водорода безопаснее бака с бензином.

Автомобиль с ДВС и гидридным аккумулятором водорода имеет большую массу и меньший запас хода по сравнению с автомобилем, работающим на бензине, однако превосходит по этим показателям существующие и перспективные типы электромобилей. Гидридный аккумулятор не требует существенного ухода, быстро заряжается, его себестоимость ниже, а срок службы больше, чем у аккумуляторных батарей.

Водородные автомобили с гидридными аккумуляторами наиболее целесообразно использовать в городских условиях, где они могут успешно конкурировать с обычными автомобилями и электромобилями. На рис.10 показана компоновка узлов гидридной системы питания водородной модификации автомобиля «Понтиак Град Вилл» выпуска 1975 г.

Топливный бак, размещаемый в багажнике, представляет собой пакет нержавеющих трубок, заполненных железо – титановым порошком и заключённых в общую оболочку. При зарядке водородом бак охлаждается водопроводной водой, подаваемой в пространство между трубками, которое также используется для пропускания ОГ при подогреве в процессе работы. Основные мероприятия по модификации двигателя включают повышение степени сжатия с 8 до 10, замену топливоподающей системы и установку угла опережения зажигания в 10є до ВМТ. Водород подаётся через редуктор низкого давления в смеситель, откуда совместно с воздухом поступает в упрощённый карбюратор, используемый для впрыска воды во впускной патрубок. Мощность двигателя регулируется дросселированием потока водородо – воздушной смеси, причём перевод на водород привёл к снижению мощности в рабочем диапазоне оборотов на 25 – 35%. Уменьшение крутящего момента и увеличение массы автомобиля потребовало модификации главной передачи.

Масса заправленного бака…………………………………………333,4 кг

Масса гидрида………………………………………………………197,8 кг

Давление заправки…………………………………………………3,4 МПа

Топливная экономичность………………………………4,032 кг/100 км

Запас хода автомобиля……………………………………………..43,9 км

Максимальная скорость…………………………………………144,8 км/ч

На водородной модификации автомобиля «Шевроле» выпуска 1973 г. (рис.11) использована комбинированная гидридно – криогенная система питания [ ].

Запуск двигателя происходит на жидком водороде с включением водородного аккумулятора после стабилизации теплового режима, причём для подогрева гидрида служит вода из системы охлаждения.

Избыток газовой фазы в баке жидкого водорода используется для подзарядки гидридного аккумулятора, что позволяет полностью ликвидировать утечки низкокипящего компонента. Гидридный аккумулятор представляет собой стальной контейнер, заполненный 400 кг FeTiH2, обеспечивающего хранение 6,4 кг водорода. Нагрев аккумулятора до 70єС позволяет получить водород под давлением 1 – 2 МПа с расходом около 1,3 кг/ч. Криогенный бак массой 41 кг содержит 3,8 кг водорода.

Основные элементы гидридно – криогенной системы питания размещены в багажнике автомобиля.

Перспективным направлением является сочетание аккумуляторов с различными гидридными компонентами, например, на основе железотитанового сплава и сплавов магния. Низкотемпературный компонент обеспечивает запуск двигателя, а высокотемпературный, характеризующийся более высоким содержанием водорода, - его основную работу. Согласно расчётам, при такой комбинации двух аккумуляторов общей массой 200 кг и суммарной ёмкостью 50 – 75 л пробег автомобиля при одной заправке составит около 400 км.

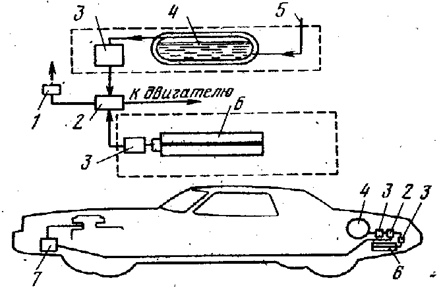

Рис.10. Гидридная система питания водородом автомобиля «Понтиак Гранд Вилл»:

1-гидридный аккумулятор; 2-подача и слив воды; 3-глушитель; 4-регулировачные клапаны; 5-система контроля и управления; 6-регулятор; 7-двигатель.

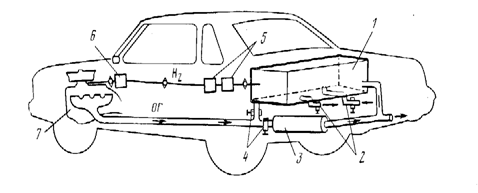

Рис.11. Гидридо – криогенная система питания водородом автомобиля «Шевроле Монте Карло»:

1-каталитический дожигатель; 2-ресивер; 3-электроклапан; 4-криогенный бак с жидким водородом; 5-заправочный трубопровод; 6-гидридный аккумулятор;7-регулятор.

Cписок использованной литературы.

1.  «Автомобильный транспорт», №1, 2003;

2.  «Химия и жизнь», №4, 2003;

3.  Зрелов В.Н., Срегин В.П. Жидкие ракетные топлива. М., «Химия», 1975, 320 с.

4.  Свойства жидкого и твёрдого водорода. М., Изд. стандартов, 1969. 136 с. Авт.: Есельсон Б.Н., Благой Ю.П., Григорьев В.Н., Маншемей В.Г., Михайленко С.А.

5.  Равич М.Б. Газ и его применение в народном хозяйстве. М., «Наука», 1974. 368 с.

6.  Артюхов И.М., Шорин С. Н. Газоснабжение. М., изд. Минкомхоз РСФСР, 1956. 326 с.

7.  Boer P.C., Mcleoan W.J., Homan H.S. Performance and emission of hydrogen fueled internal combustion engines. Intern. J. of Hydrogen Energy, 1976, N 2, pp. 153 – 172.

8.  Karim G. A., Klat S. R. The knock and autoignition characteristics of some gaseos fuels and their mixtures. J. Institute of Fuel, 1966, 39, N 302, pp. 109 – 119.

9.  Escher William J. D., Ecklund E. E. Recent progress in the hydrogen engine. SAE Prepr., 1976, N 760571, 11 p.

10.   Escher William J. D., Survey and assesment of contemporary U. S. hydrogen – fueled ICE projcts., Record 10thIntersoc. Energy Convers. Eng. Conf., Newark, Del., 1975, 5 p.

11.   Смаль Ф. В., Арсенов Е.Е. Теоретические цикловые характеристики водородного двигателя. – В сб. «Вопросы атомной науки и техники», серия «Атомно – водородная энергетика», вып. 2(3). М., 1977, изд. ИАЭ АН СССР, с. 191 – 193.

12.   Billings R. E., Baker N. Ignition parameter of the hydrogen engine. 9th Intersoc. Energy Convers. Eng. Conf., San Francisco, Calif., 1974, pp. 487 – 492.

13.   Применение водорода в качестве топлива для тепловых двигателей. – В сб. «Вопросы атомной науки и техники», серия «Атомно – водородная энергетика», вып. 2(3). М., 1977, изд. ИАЭ АН СССР, с. 52 – 60. Авт.: Подгорный А.Н., Варшавский И. Л., Мищенко А. И., Талда Г. Б.

14.   Патент США, кл. F 02в 21/02, №3799124, оп. 26.03.74.

15.   Watson H. C., Milkins E.E. Hydrogen and methane – automotive fuels of the future? SAE – Australasia, 3 – 4, 1975, pp. 17 – 19.

16.   Karim G. A., Klat S. R. Hydrogen as a fuel in ICE. Mechanical Engineering, 1976, N 4, pp. 34 – 39.

17.   Furuhama S., Kimitaka Y. Combustion characteristics of hydrogen fueled spark ignition engine. Bull. JSAE, N 6, 1974, pp. 1 – 10.

18.   Stebar R. F., Parks F. B. Emission control with lear operation using hydrogen – supplemented fuel. SAE Pap., N 740187, 1974, p. 1 – 11.

19.   Stewart W. F., Edeskuty F. J. Alternative fuels for transportion: hydrogen for the automobile. Mech. Eng., 1974, N 6, pp. 22 – 28.

20.   Finegoed J. G. The UCLA hydrogen car: design, construction fnd performance. SAE Trans. N 730507, 1974, pp. 1626 – 1637.

21.   Stewart W. F., Edeskuty F. J., Williamson K. D. Operating experience with a liquid hydrogen fueled vehicle. Advances in Criogenic Engineering, 1975, 20, p. 82 – 89.

22.   Furuhama S., Hiruma M., Enomoto G. Development of liquid hydrogen car. 1-st World hydrogen Energy Conf., 1976, 3, pp. 27-58.

23.   Смаль Ф. В., Зайцев А. В. Водородные автомобили. - «Автомобильный транспорт», 1977, №8, с. 59 – 61.

24.   Development hurdles face hydrogen – powered vehicles. Automotive Engineering, 82, 1974, N 3, p. 17.

25.   Ronald L. Hydrogen storage in vehicles an operational comparison of alternative prototypes. SAE Prepr., N 760570, 1976, pp. 1 – 9.

Выводы.

На основании выполненного литературного обзора можно сделать следующие выводы:

• водород является экологически чистым топливом, так как при его сгорании образуется только вода;

• при работе на бедных смесях на водородном топливе можно добиться значительного снижения содержания NOх.;

• широкие возможности водорода как топлива благодаря его характеристикам сгорания позволяют разработать конструкцию двигателя, на котором можно было бы свести к минимуму эмиссии NOх.

• так как в основе топливных элементов лежит электрохимический процесс, то КПД топливных элементов на смеси водород – воздух, может быть более 85%.
