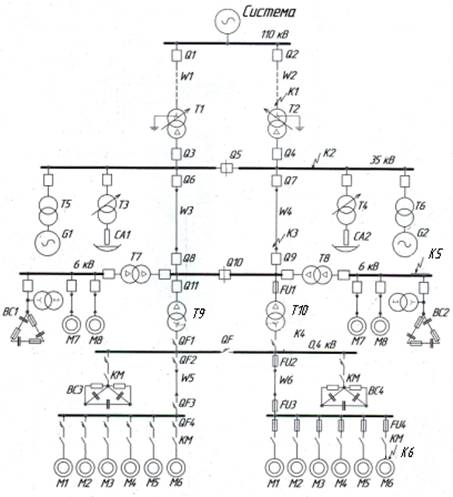

Дипломная работа: Расчет устройств релейной защиты и автоматики системы электроснабженияДипломная работа: Расчет устройств релейной защиты и автоматики системы электроснабженияЗадание Рассчитать уставки устройств релейной защиты и автоматики (РЗ и А) системы электроснабжения принципиальная схема, которой представлена на рис. 1. Рис. 1. Принципиальная схема системы электроснабжения Разработать защиту от всех видов повреждения для трансформаторов Т1 и Т2 и защиту линий W1 и W2. Работу выполнить в следующем объеме: 1. Рассчитать токи короткого замыкания (ТКЗ) в объеме, необходимом для выбора установок и проверки чувствительности. 2. Выбрать места установки и типы релейной зашиты (РЗ). 3. Выбрать трансформаторы тока и трансформаторы напряжения. 4. Рассчитать уставки защит, выбрать типы реле, проверить чувствительность защит. 5. Выбрать плавкие вставки для предохранителей и уставки автоматов. 6. Определить выдержки времени защит от двигателя до шин главной понизительной подстанции (ГПП). 7. Составить принципиальные схемы выбранных защит. 8. Определить селективность действия защит. 9. Защиту линии и трансформаторов выполнить на переменном оперативном токе. Разработать РЗ двигателей, данные которых приведены в табл. 1. 1. Рассчитать токи КЗ. 2. Выбрать трансформаторы тока. 3. Выбрать тип защиты и тип реле, определить уставки и чувствительность защиты. 4. Составить и вычертить принципиальную схему РЗ. Разработать схему автоматического включения резерва (АВР) секционных выключателей. Таблица 1. Параметры двигателей
Таблица 2. Параметры синхронных генераторов
Таблица 3. Параметры трансформаторов
Таблица 4. Параметры системы и линий
Таблица 5. Параметры дуговых сталеплавильных печей и конденсаторных установок

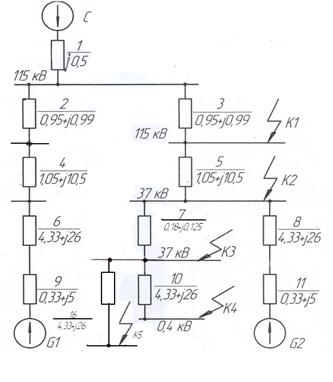

Введение Целью данного курсового проекта является расчет устройств РЗ и А системы электроснабжения. При работе элементов систем электроснабжения возможно возникновение ненормальных и аварийных режимов. К ним относятся короткие замыкания, перегрузки, понижение уровня напряжения, частоты и другие. Повреждения и ненормальные режимы должны быть устранены, и это является основным назначением устройств релейной защиты и системной автоматики. К устройствам релейной защиты предъявляются следующие требования: селективность, необходимое быстродействие, чувствительность и надежность. Перечисленные требования удовлетворяются правильным выбором устройств релейной защиты, схем соединения устройств РЗ, расчётом установок срабатывания. 1. Расчет токов короткого замыкания Расчет токов короткого замыкания проводим в относительных единицах. Все полученные величины приведены к базовым условиям. Базовую мощность принимаем равной: = 1000 МВА. Схема замещения приведена на рисунке 1.1: Рис. 1.1. Схема замещения Определим сопротивления схемы замещения: Сопротивление системы согласно [l.стр. 131]: , (1.1) где SK3 - мощность короткого замыкания системы. . Определим параметры линий 110 кВ (нагрузкой являются трансформаторы Т1 и Т2) с учетом допустимой перегрузки трансформатора согласно [1,стр.213): , (1.2) где - номинальная мощность трансформатора, кВА, - номинальное напряжение трансформатора кВ. А Выбор сечения проводов проводим по экономической плотности тока [1, стр.232]. (1.3) где - экономическая плотность тока, при ч для сталеалюминиевых проводов, = 1 [3, стр.266]; I, A –ток на участке сети. Принимаем провод АС-70/11 сечением 70 ; с удельными сопротивлениями: Ом/км и реактивным сопротивлением Ом/км. [3, стр.577]. Сопротивление ЛЭП согласно [1, стр.131]: (1.4) где - среднее значение напряжения на шинах в месте короткого замыкания, |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
