Дипломная работа: Технічні характеристики казана ГМ-30-150. Розрахунок теплової схеми котельні
Рис. 2. Графіки температур мережної води
1.4 Розрахунок витрат
мережної води
Таблиця 6. Розрахунок витрат мережної води
Величина
Одиниця виміру
Розрахунок
Найменування
Розрахункова формула або спосіб визначення
Розрахункова витрата води на опалення (tн
= tно)
кг/з
171
Витрата води на опалення при tн =
+ 8 ºС
кг/з
85
Розрахункова витрата води на вентиляцію (tн
= tно)
кг/з
20,5
Витрата води на вентиляцію при tн
= + 8 ºС
кг/з
10,3
При tн > tни:
При tн < tни:
Таблиця 7. Розрахунок витрат води мережної води на ГВС
tн
+ 8
+ 3
0
– 5
– 10
– 15
– 20
– 25
– 30
– 35
– 40
184
184
165
146
127
112
101
91
84
78
74
2. Розрахунок теплової схеми
котельні
2.1 Розрахунок теплової схеми
котельні
Таблиця 8. Розрахунок котельні
Розрахункова величина
Позначення
Розрахункова формула або спосіб визначення
Одиниця виміру
Розрахунковий режим
tно = - 41 °З
Витрата теплоти на опалення й вентиляцію
МВт
64,3
Витрата теплоти на ГВС
З розрахунку
МВт
24,9
Загальна теплова потужність ТГУ
МВт
89,2
Температура прямої мережної води на виході
із ТГУ
По мал. 2
ºС
150
Температура зворотної мережної води на вході
в ТГУ
По мал. 2
ºС
70
Витрата мережної води на опалення й
вентиляцію
кг/з
191,5
Витрата мережної води на ГВС
кг/з
74
Загальна витрата мережної води
кг/з
265,5
Витрата води на підживлення й втрати в т/с
кг/з
6,64
Витрата теплоти на власні потреби
МВт
2,68
Загальна теплова потужність ТГУ
МВт
91,88
Витрата води через котельні агрегати
кг/з
273
Температура води на виході з казана
ºС
150
Витрата води через казан на власні потреби
кг/з
7,9
Витрата води на лінії рециркуляції
кг/з
0
Витрата води по перемичці
кг/з
0
Витрата очищеної води
кг/з
6,64
Розрахункова величина
Позначення
Розрахункова формула або спосіб визначення
Одиниця виміру
Розрахунковий режим
tно = - 41 °З
Витрата вихідної води
кг/з
7,64
Витрата води, що гріє, на Т№2
кг/з
3,32
Температура води, що гріє, після Т№1
°З
24
Витрата з деаератора
кг/з
0,01
Витрата води, що гріє, на деаерацію
кг/з
2,21
Розрахункова витрата води на власні потреби
кг/з
5,53
Розрахункова витрата води через котельний
агрегат
кг/з
271
Помилка розрахунку
δ
%
0,73
Страницы: 1 , 2 , 3, 4 , 5 , 6 , 7 , 8
НОВОСТИ
ВХОД
,(4)
кг/с.
(5)

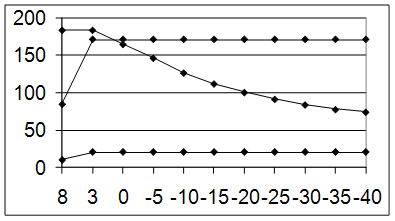

Рис. 3. Графіки витрат мережної води
