Реферат: Резинотехнические изделия, применяемые при эксплуатации автомобилей

Реферат: Резинотехнические изделия, применяемые при эксплуатации автомобилей

Федеральное агентство по образованию

Волгоградский Государственный Технический Университет

Кафедра Техническая эксплуатация и ремонт автомобилей

Эксплуатационные материалы


Реферат на тему

Резинотехнические изделия, применяемые при эксплуатации автомобилей

Выполнил:

студент гр. АТ-413

Солдатов П. В.

Проверил:

Дыгало В. Г.

Волгоград, 2009


Оглавление

1. Резина, область её применения, состав и основные свойства

2. Основные элементы конструкции и маркировка шин

3. Эксплуатационные характеристики шин

3.1 Шины для летней эксплуатации

3.2 Шины для зимней эксплуатации

3.3 Нормы пробега шин

4. Колеса

5. Библиографический список


1. Резина, область её применения, состав и основные свойства

Резинотехнические изделия, количество наименований которых в конструкциях автомобилей превышает 500, благодаря высокой эластичности (упругости) и способности поглощать вибрации и ударные нагрузки, являются незаменимым материалом в автомобилестроении. Кроме перечисленных свойств резина обладает и рядом других положительных качеств: сравнительно высокими показателями прочности, сопротивлением истираемости и, что особенно важно - эластичностью, т.е. способностью восстанавливать первоначальную форму после прекращения действия сил, вызывающих деформацию [1].

Резину используют для изготовления шлангов, уплотнений, прорезиненных ремней привода вентилятора, генератора и компрессора, амортизирующих прокладок и втулок, а также ряда других деталей. Однако главное применение резины в автомобиле - это изготовление шин.

Резину получают вулканизацией резиновой смеси, главными составляющими которой являются каучук и вулканизирующее вещество, а также антистарители, активные и неактивные наполнители, красители и др. Основным вулканизирующим веществом служит сера. Ее содержание в резиновой смеси от 4 до 15 и более процентов. Процесс химического взаимодействия каучука с серой называется вулканизацией. Вулканизация заключается в нагреве резиновой смеси в специальных камерах-вулканизаторах до температуры 120...160°С при давлении 0,4...0,6 МПа. От процентного содержания серы зависит твердость резины. Так, при максимально возможном насыщении каучука серой (~ 30 %) образуется твердый материал, называемый эбонитом [5].

Основой всякой резины является каучук натуральный (НК) или синтетический (СК). Натуральный каучук получают, главным образом, из млечного сока - латекса каучуконосного тропического дерева гевеи, в котором его содержание может доходить до 40 %. В химическом отношении натуральный каучук представляет собой полимер непредельного углеводорода изопрена. Вследствие дефицитности, дороговизны и зависимости от импорта, натуральный каучук во многих развитых странах был заменен синтетическим, доля которого в производстве шин составляет около 95 %. Натуральный же каучук в ряде случаев используют в качестве добавки к резиновой смеси. Отечественная химическая промышленность производит десятки разновидностей синтетических каучуков, используя для этого, главным образом, достаточно экономическое нефтяное сырье [1].

По назначению резины подразделяются на резины общего и специального назначения. В группу резин общего назначения входят синтетические каучуки: бутадиеновый (СКВ), бутадиен-стирольный (СКС), изопреновый (СКИ), дивинильный (СКД). Изопреновый синтетический каучук по химическому составу наиболее близок к натуральному и обладает высокой клейкостью. Каучук СКД не уступает натуральному по эластичности и превосходит его по сопротивлению истиранию. Основной недостаток СКД состоит в низкой его клейкости. С учетом этого, при производстве шин применяют смесь СКД и СКИ(СКИ-З).

Специальные резины подразделяются на несколько видов: износостойкие, маслобензостойкие, морозостойкие, теплостойкие и др. Наиболее перспективными для изготовления шин являются износостойкие резины на основе полиуретановых каучуков СКУ.

Помимо основных составляющих резиновой смеси (каучука и серы) в нее входят, как отмечалось, и другие составляющие: антистарители (парафин, воск); наполнители активные, повышающие механические свойства резины (углеродистая сажа, оксид цинка и др.), и неактивные - для удешевления стоимости резины (мел, тальк и др.); красители минеральные или органические для окраски резин [3].


2. Основные элементы конструкции и маркировка шин

Шины - неотъемлемый элемент автомобиля, в значительной степени определяющий уровень его эксплуатационных свойств и эффективность использования. От шин зависят проходимость и экономичность, динамичность и безопасность движения, шумность и плавность хода. Поэтому шинам уделяют большое внимание как специалисты-практики, так и исследователи.

Первые шины были созданы в конце XIX в. С тех пор они постоянно совершенствовались. Конструкции современных шин весьма разнообразны [4].

Тем не менее одинаковым для всех конструкций остается то, что шина является оболочкой вращения. На ободе колеса она крепится жесткими бортами, основой которых являются проволочные кольца 5 (рис. 1). Силовой основой является система обрезиненных слоев корда, которые охватывают всю шину и заворачиваются за бортовые кольца, образуя каркас 2. От внешних воздействий каркас защищен протектором 2 и боковинами 4. Слой корда, расположенный под протектором, называется брокером 3.

Рис.1. Основные элементы и размеры шины;


1 - каркас, 2 - протектор, 3 - брекер, 4 - боковина, 5 - бортовое кольцо; В -ширина профиля, D - наружный диаметр, d - посадочный диаметр, Н - высота профиля, С - раствор бортов

На шине указываются следующие данные (рис. 3.):

Рис. 2. Надписи на шине

1. Торговая марка;

2. Модель шины (обозначение рисунка протектора);

3. 175/70 R13 - обозначение шины;

Н - высота профиля;

В - ширина профиля;

Ь - габаритная ширина;

d - диаметр обода.

Первое число указывает на ширину профиля "В" (а также и на семейство шин). Ширина профиля является чисто конструктивным размером шины, замеряемая по гладким боковинам на шине. Для эксплуатации же более важной является габаритная ширина "b", учитывающая толщину монтажных поясков, декоративных поясков и надписей на шине, она может превышать величину "В" примерно на 6 %. Ширину шины, установленной на обод с другой шириной профиля (но допустимой по условиям эксплуатации), можно приблизительно определить путем прибавления или вычитания 5 мм на каждые 1/2 дюйма увеличения или уменьшения ширины профиля обода. Второе число -отношение высоты профиля "Н" к его ширине "В", указанное в процентах (серия шины), - в нашем примере шина серии "70". Если второе число отсутствует, то данные по ширине указывают на Н/В = 0,82, т.е. на шину серии "82" (так называемая полнопрофильная шина). Во всех остальных случаях соотношение профиля должно быть указано. Классификация шин по соотношению высоты и ширины профиля приведена в табл. 1.

Таблица 1 Классификация шин по соотношению высоты и ширины профиля

Тип шин Отношение Н/В
Обычные >0.89
Широкопрофильные 0,90...0,60
Низкопрофильные 0,88...0,71
Сверхнизкопрофильные 0,50...0,70
Арочные 0,39...0.50

Преимущества более широких шин по сравнению с узкими аналогичного размера - больший ресурс, большая грузоподъемность, лучшая передача тяговых, тормозных и боковых сил (меньший увод колеса), более быстрая реакция на поворот руля, меньшее сопротивление качению, возможность применения тормозных дисков большего размера.

Недостатки - большая стоимость, большее требуемое пространство, а также уменьшение предельных углов поворота колес, что связано с увеличением радиуса поворота, большее пространство для размещения запасного колеса, некоторое ухудшение плавности хода, повышенное сопротивление воздуха, менее благоприятные зимние качества, увеличенная склонность к аквапланированию уже при средней степени износа, меньший ресурс, увеличение усилия на рулевом колесе (при отсутствии усилителя). К -радиальная (В - диагональная). 13 - диаметр обода в дюймах. Чем меньше наружный диаметр шины, тем меньше напряжения в деталях трансмиссии и подвески. Недостаток - колесо в большей мере копирует дорожные неровности.

4. Страна изготовления.

5. Буквы "М + S" (msud + snow в переводе е английского - "грязь и снег")

указывают на то, что шина рассчитана на эксплуатацию в зимних условиях или может использоваться при наличии грязи и снега, это зависит, как правило, от состава резины.

6. Структура каркаса.

TREAD PLIES: 1 POLYESTER + 2 STEEL + 1 NYLON - шина с 4-слойным

поясом (1 слой - полиэстер, 2 слоя - сталь, 1 слой - нейлон). SIDEWALL PLIES: 1 POLUESTER - каркас и боковая стенка состоят из одного слоя полиэстера.

7. MAX LOAD RATING - максимальная грузоподъемность шины в кг (или фунтах - LBS). МАХ. РЕRМ. COLD PRESS - максимальное давление воздуха в холодном состоянии в кРа (или в фунтах на квадратный дюйм - PSI).

8. TUBELESS - бескамерная шина (TUBE ТУРЕ - камерная). Применение бескамерных шин повышает безопасность, так как герметичный внутренний слой охватывает проколовший шину гвоздь или другой предмет, в результате чего выход воздуха предотвращается или сильно замедляется. Другие преимущества бескамерных шин - меньший нагрев, более простой монтаж.

9. Конструкция шины, определяемая расположением слоев в каркасе, RADIAL - радиальная шина, DIAGONAL - диагональная. В диагональных

шинах нити корда смежных слоев перекрещиваются. В районе экватора оболочки углы межу нитями и меридианами составляют 45...60° (меридианом шины называют линию пересечения поверхности шины с плоскостью, проходящей через ось вращения; экватор - линия пересечения поверхности с плоскостью, перпендикулярной оси вращения и делящей шину на две равные части). Схема расположения корда приведена на рис. 4.

В радиальных шинах направление нитей корда в каркасе совпадает с меридианами, а в брекере угол между нитями и меридианами составляет 60...75°.

В настоящее время более 80 % выпускаемых в мире шин имеют радиальную конструкцию.

(а)(б)

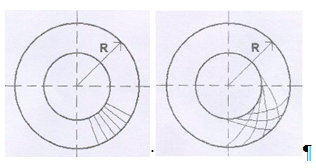

Рис. 3. Направление нитей корда в диагональных (а) и радиальных (б) шинах

Безопасность в отношении разрыва шины зависит, в первую очередь, от прочности каркаса. Для диагональных шин давление разрыва Р > 2 МПа, радиальных - не менее 2,5 МПа (эта величина значительно выше давления воздуха при эксплуатации, составляющего 0,2 МПа). Радиальная шина в большей мере удовлетворяет требованиям безопасности. Преимущества радиальных шин - меньший износ и меньшее сопротивление качению (и то, и другое достигается за счет стабилизирующего действия пояса). На диагональных шинах в процессе контакта с дорогой изменяется направление скрещенных слоев, следствием чего является повышенное теплообразование в плоскости контакта, приводящее к износу и потерям на качение. К преимуществам радиальной шины необходимо добавить:

• лучшую передачу продольных и боковых сил;

• безупречное качение по прямой;

• более быструю реакцию на поворот руля;

• лучшие характеристики упругости, что особенно заметно на скоростях свыше 80 км/ч и объясняется тем, что радиальная шина почти не изменяет своего профиля на большой скорости;

• большая грузоподъемность по сравнению с диагональной такого же размера.

Однако и диагональные шины имеют определенные достоинства, как, например, лучшее перераспределение местных нагрузок, что немаловажно при движении по пересеченной местности либо при наезде на большой камень, вследствие чего они еще долго будут использоваться на сельскохозяйственных и внедорожных машинах.

10. DOT P1FH ARDU - условное обозначение "DOT" указывает на соответствие шин требованиям нормативных документов министерства транспорта США.

11. ONLY SPECIALLY TREINED PERSONS SHOULD MOUNT TIRES. Предупреждение по безопасности. Серьезные последствия могут быть вызваны:

повреждением шины из-за пониженного давления в ней или перегрузки - следуйте руководству пользователя или инструкции по использованию шин на транспортном средстве, разрывом шины или ее борта из-за неправильного монтажа - давление на посадочное место не должно превышать 40 psi (275 кРа) - поэтому монтаж шин должен проводить только соответствующим образом обученный персонал.

12. Код даты изготовления: первые две цифры - порядковый номер недели (23-я неделя), третья цифра - год (1997 г.).

13. Знак о проведении испытаний по правилам ЕЭК ООН. Цифра указывает страну, в которой проводились испытания.

14. Скоростная категория (табл. 2) и индекс грузоподъемности (табл. 3).

Таблица 2.Индексы категории скорости

Индекс категории скорости Максимальная скорость, км/ч. Индекс категории скорости Максимальная скорость, км/ч.
F 80 R 170
G 90 S 180
J 100 T 190
K 110 U 200
L 120 H 210
м 130 V 240
N 140 W 270
P 150 Y 300
Q 160

Таблица 3.Индекс грузоподъемности

ИГ кгс ИГ кгс ИГ Кгс
65 290 84 500 103 875
66 300 85 515 104 900
67 307 86 530 105 925
68 315 87 545 106 950
69 325 88 560 107 975
70 335 89 580 108 1000
71 345 90 600 109 1030
72 355 91 615 110 1060
73 365 92 630 111 1090
74 375 93 650 112 1120
75 387 94 670 113 1150
76 400 95 690 114 1180
77 412 96 710 115 1215
78 425 97 730 116 1250
79 437 98 750 117 1285
80 450 99 775 118 1320
81 462 100 800 119 1360
82 475 101 825 120 1400
83 487 102 850 121 1450

Дополнительная маркировка шин:

Страницы: 1, 2
