Курсовая работа: Контроль и регулирование процессов извлечения нефти

И, наконец, невозможность промыва кернов за счет опережающего оттеснения нефти из-под долота фильтратом раствора становится очевидной из сопоставления скоростей бурения и водоотдачи глинистых растворов. Водоотдача обычно применяемых при бурении растворов составляет 5-12 см3 за 30 мин через поверхность в 75 см2. Через 1 см2 поверхности забоя водоотдача раствора с учетом большого перепада давления между забоем и пластом не превышает 0,2-0,3 см3. При пористости пласта 20% и коэффициенте вытеснения 0,5 скорость водоотдачи глинистого раствора в пласт будет не более 4-6 см/ч тогда как долото при бурении в продуктивном пласте проходит со скоростью не менее 5-6 м/ч. Как видно, скорость проходки долота не менее чем в 100 раз выше скорости водоотдачи раствора. Поэтому керн, выбуриваемый из пласта, никак не может быть промыт фильтратом раствора прежде, чем он войдет в керновую трубу.

Следовательно, промывка кернов фильтратом глинистого раствора происходит после его выбуривания, в стволе скважины, до выноса на поверхность. Процесс этот может осуществляться только под действием капиллярных сил, обусловливающих проникновение фильтрата раствора в керн, а нефти из керна в окружающий раствор. В зоне, где давление в скважине становится ниже давления насыщения, одновременно с капиллярной пропиткой происходят выделение газа из нефти и дополнительное вытеснение ее.

Таким образом, вода в керн внедряется только под действием капиллярных сил, а нефть из керна вытесняется вследствие совместного действия капиллярных сил и энергии расширяющегося газа. Исходя из такого процесса промывки кернов, становятся понятными и объяснимыми все отмеченные особенности нефтенасыщенности и водонасыщенности кернов в зависимости от проницаемости (рис.2).

3. Наиболее показательный и доступный для контроля процесс капиллярной пропитки водой нефтяного пласта наблюдается при простое или консервации обводненных эксплуатационных скважин.

В промысловой практике весьма распространены случаи, когда остановленные сильно обводненные скважины через некоторое время оказываются полностью заполненными нефтью. Бесспорно, что процесс этот протекает при встречном движении нефти и воды и всегда в нем преобладают капиллярные силы. Но когда в период простоя одних скважин другие скважины на залежи продолжают работать, можно предположить, что поступление нефти в простаивающие скважины происходит вследствие продолжающегося движения нефти в пласте к действующим скважинам, а не под действием капиллярных сил. Поэтому убедительными и однозначными данными, свидетельствующими о капиллярном характере замещения в скважинах воды нефтью, могут служить результаты по скважинам, когда совсем не было отбора нефти из залежи, т.е. в период консервации их.

Примеров полной временной консервации залежей в нефтепромысловой практике немного. Однако в Куйбышевской области проведены два таких опыта - на залежах пласта Б2 месторождении Яблоновый Овраг и Губинском месторождении.

Залежь пласта Б2 была законсервирована в октябре 1957 г., когда обводненность добываемой продукции всех скважин составляла 95-97%. Консервация продолжалась в течение года. Пластовое давление в залежи за 3-4 месяца восстановилось до начального. За 6-8 месяцев все скважины оказались заполненными нефтью, давление на устьях поднялось до 5-10 ат. Когда они были введены в эксплуатацию, в первые сутки была получена безводная нефть.

Залежь пласта Б2 Губинского месторождения была законсервирована в октябре 1964 г. на 1-1,5 месяца в соответствии с экспериментом импульсного воздействия на пласт (цикличный отбор жидкости). Продукция скважин также была обводнена на 95-99% (табл.2). Так же, как и на месторождении Яблоновый Овраг, во всех скважинах происходило замещение воды нефтью.

Таким образом, данные по обводненным эксплуатационным скважинам пласта Б2 месторождения Яблоновый Овраг и Губинское в период их полной консервации свидетельствуют о довольно активном процессе замещения воды в скважинах нефтью из пласта. Процесс этот также протекает при встречном движении нефти и воды, когда давления на забое скважин выше, чем давления в нефтенасыщенных слоях пласта, поэтому обусловлен он определенно проявлением капиллярных сил.

4. Еще более интересные капиллярные процессы происходят в нагнетательных скважинах. Промысловые исследования при помощи расходомера показывают определенную зависимость профиля приемистости или эффективной мощности от объема закачиваемой в скважины воды. При уменьшении его снижается "эффективная мощность и проводимость пласта" (k/h), при увеличении объема закачки, наоборот, наблюдается увеличение "эффективной мощности пласта".

Как видно из рис.3, при малом объеме закачки (600 м3/сутки) верхние интервалы пласта воду не принимали, поэтому их можно было бы считать слабопроницаемыми, но с увеличением объема закачки до 1500 м3/сутки приемистость верхних и нижних интервалов пласта стала одинаковой, а при дальнейшем увеличении объема закачки воды в пласт до 2700 м3/сутки, наоборот, приемистость верхних интервалов стала значительно выше, чем нижних. Иными словами, с увеличением депрессии на пласт произошло обращение приемистости различно проницаемых интервалов пласта. Аналогичная картина наблюдается и на других месторождениях (Ромашкинском, Мухановском, Покровском и др.). Исходя из законов гидродинамики (закона Дарси), объяснить это явление обращения приемистости разных слоен нельзя. В работах увеличение гидропроводности с повышением депрессии объясняется существованием в неоднороднослоистых пластах так называемого порога давления. Однако при этом остается необъяснимым обращение приемистости различных интервалов при изменениях объема закачки воды или депрессии на пласт.

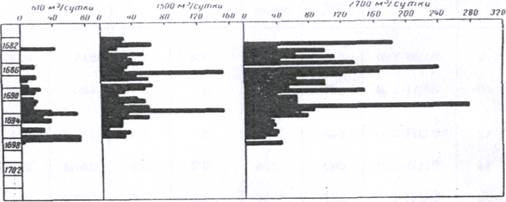

Рис.3 Профиль приемистости скв. 205 пласта А3 Кулешовского месторождения при различных расходах воды. Расходомер РГД.

Эти необычные явления могут быть обусловлены и эффективно объяснены лишь проявлением капиллярных сил при закачке воды. На фронте заводнения, в данном случае на стенке скважины, вследствие образования скачка насыщенности различных фаз на границе двух сред возникает градиент капиллярного давления, направленный на выравнивание насыщенности фазами разных сред. Вследствие неоднородности пластов капиллярный градиент давления является причиной того, что при ограниченной закачке воды в скважину при невысоких гидростатических перепадах (градиентах) давления вода внедряется лишь через некоторую часть поверхности стенки скважины, а через другую часть вода не внедряется совсем или даже нефть может поступать из пласта в скважину. С увеличением объема закачки и гидростатического перепада давления капиллярный градиент давления преодолевается и вода начинает внедряться в пласт через ту часть поверхности, через которую при малом объеме закачки поступлению ее в пласт препятствовали капиллярные силы. Практически в скважине с перфорированной обсадной колонной, очевидно, в одни отверстия вода поступает, а в другие, поскольку капиллярные силы препятствуют, нет.

Данные исследования скважин пласта Б2 Губинского месторождения в период консервации в октябре-ноябре 1964г.

Только так можно объяснить наличие нефти буквально у стенок нагнетательных скважин после прокачки огромных объемов воды и поступление сразу же нефти при самоизливе имеете с водой. Это наблюдалось также на многих месторождениях (Покровском, Кулешовском, Азнакаевской площади, Ромашкинского месторождения н др.).
