Курсовая работа: Разработка, статистическое регулирование, исследование точности и стабильности технологического процесса при механообработке изделий

Строим гистограмму распределения значений.

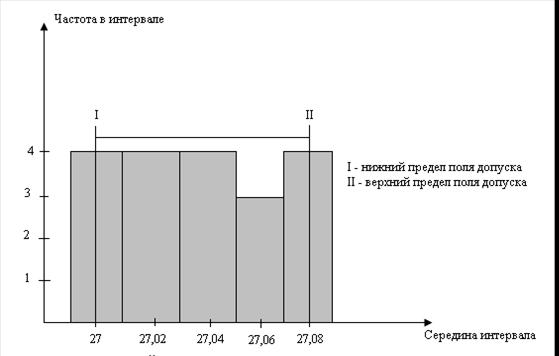

Рис.9 Гистограмма распределения значений наружного диаметра оси

Результаты проделанных расчетов вносим в таблицу.

Исходя из полученных результатов, рассчитываем суммарное поле рассеяния (ω), коэффициенты точности обработки (Кт) и точности настройки (Кн).

, где

k – коэффициент, определяемый законом распределения (k = 6 для нормального закона).

где

ω – суммарное поле рассеяния.

где

∆ - координата середины поля допуска

Исходя из полученных коэффициентов, находим суммарный процент вероятного брака Q.

Q ≈ 27 %

2. Предварительное шлифование

Контролируется ось Ø.Находим верхний и нижний пределы поля допуска.

dmin=26,02 мм, dmax = 26,06 мм

Результаты измерений представлены в таблице.

Находим среднее арифметическое данной выборки (х):

 мм

Находим размах (R):

R = 26,06 – 26 = 0,06 мм

Затем строим гистограмму, представляющую собой метод представления данных, сгруппированных по частоте попадания в определенный (заранее установленный) интервал. Далее разбиваем диапазон распределения наружного диаметра оси на равные интервалы.

Исходя из полученного значения размаха, выбираем 6 интервалов по 0,01мм каждый, строим таблицу.
