Курсовая работа: Розроблення технологічного процесу оброблення для деталі "Корпус ДПТМ 999.100.001"


2.4 Вибір та розрахункове обґрунтування технологічних баз

Згідно з ГОСТ-м 21495-76 при виборі технологічних баз користуємося правилом „шести точок" та принципом єдності, постійності та спадковості баз. Вибір технологічних баз включає в себе три етапи:

A) Аналіз призначення різних поверхонь деталі;

Б) Вибір чистовых баз;

B) Вибір чорнових баз;

А) За результатами аналізу виявляємо основні та допоміжні бази деталі. Основними базами вважаються поверхні, які визначають положення деталі відносно інших деталей у вузлі. У даному випадку це поверхня типу „ластівчин хвіст". Допоміжними базами є поверхні, які визначають положення всіх інших деталей, що приєднуються до даної, займаючи визначене положення відносно основних баз. У даному випадку це пази, отвір ф 10, отвір ф 28 Н7. Решта поверхонь відносяться до вільних поверхонь.

Б) виходячи із службового призначення деталі, аналізу технічних вимог,

з метою досягнення необхідної точності деталі, за чистові технологічні бази вибираємо поверхні, від яких задано положення виконавчих поверхонь. Оскільки основна база - поверхня типу „ластівчин хвіст" та поверхня - обробляються тричі (фрезерування чорнове, шліфування напівчистове, шліфування чистове), то в якості чистових баз необхідно вибрати саме їх, поперемінно чергуючи для забезпечення принципу спадковості баз. Щодо обробки допоміжних баз (пазів, отворів ф 10, ф 28 Н7), то тут можливі наступні варіанти:

Оброблення отвору Ø 10.

Установчою базою в обох варіантах є попередньо оброблена пов.2

Напрямною базою в обох варіантах є попередньо оброблена пов.4

В якості упорної бази може бути пов.31, або пов.7

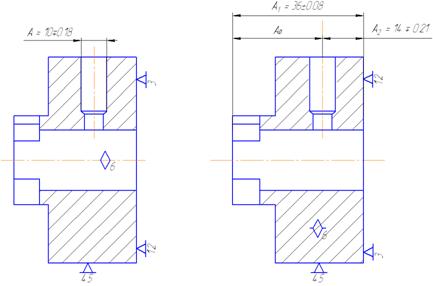

Рис.2.4.1.Теоретичні схеми базування.

При необхідності витримати розмір Аг = 10 ± 0,18 похибка базування буде меншою у другому випадку.

Якщо прийняти перший варіант, то похибка базування складе:

єб = 0,29 + 0,16 = 0,45 мкм.

В)Вибір чорнових баз. Для обробки чистових баз єдиним варіантом

базування є:

Установча база - поверхня 4;

Напрямна база - поверхня 1;Упорна база - поверхня 7;

2.5 Детальне розроблення оптимального варіанта технологічного процесу

Аналізуємо робоче креслення та призначення деталі у вузлі, річну програму випуску, а також відомі технологічні процеси досягнення точних параметрів, враховуємо можливість досягнення повної відповідності креслення деталі його службовому призначенню. Використовуємо при цьому різноманітні можливості обладнання, методи і схеми обробки, технологічне оснащення. При цьому будуть відрізнятися лише витрати на виробництво. Для скорочення цих витрат доцільно максимально механізувати і автоматизувати виробничий процес та максимально зменшити час обробки. Одним із важливих факторів є зменшення припуску на обробку, тобто зменшення витрат на матеріал - чавунне литво, зменшення глибини різання - для застосування більш прогресивних режимів різання та зменшення витрат на електроенергію і експлуатацію обладнання та вивільнення робітників, що зайняті важкою фізичною працею, шляхом використання автоматизації виробництва.

Складаємо таблицю норм часу на ведучі операції для визначення оптимального варіанту технологічного процесу.



Таблиця 2.5.1

Норми часу на основні операції.

Зміст операції формула Розрахунок Тс

Тшт

1 2 3 4 5
005

а)фрезерування пов.4 стругання пов.4

б) фрезерування пов.1 стругання пов.1

Т0 = 6·l·10-3

Т0=0,065·B·l

Т0=6·l·10-3

Т0=0,065·B·l

Т0=6·300·0,001=1,8

Т0 =0,065·300·200=4,5

Т0 =6·180·-0,001= 1,08

Т0=0,065·300·180=3,5

2,72

7,78

1,63

6,07

010 фрезерування пов.6,5,3 стругання пов.6,5,3

Т0 = 6·l·10-3

Т0 =

Т0=6·180·0,001=1,08

Т0 =0,065·180·20·0.0014 =0,94

1,63

1,62

015 Шліфувати пов.3,5,6

Т0 = 2,5·l·3·0,001

Т0=2,5·180·3·0.001=1,35

2,83
020 Обробити отв.9,10,11,12

Т0 =0,52·d·l·0,001

Т0 =(0,52·11·36) ·4·0,001=0,82

2,2
025 Обробити отв.31

Т01 =0,21·d·l·0,001

Т02 =0,43·d·l·0,001

Т03 =0,86·d·l·0,001

Т04 =0,052·d·l·0,001

Т01 =(0,21·28·36) ·2·0,001=0,42

Т02 =(0,43·28·36) ·0,001=0,43

Т03 =0,86·28·36·0,001=0,86

Т04 =2,53

2,2

3,3

Як основний критерій оптимізації вибираємо штучний час Тшт. Другий критерій - фактичний коефіцієнт завантаження прямує до найбільшого значення Дані для різних варіантів оброблення поверхонь зводимо у (табл. 2.5.2)


Назва і зміст операції

Шт.,хв

Мр,к-сть верстатів

Срп

коефіцієнт завантаження

Розрах.потужність,кВт

Модель верстата

Потужн.приводу,кВт Нормат.собівартість, коп./год Технологічна собівартість коп./год
005 Обробка пов.4

1) Вертикально-фрезерна.

На двомісному пристрої

2,72 0,28 1 0,28 2,5 6Р13Б 15 506 23

2) Поздовжньо-фрезерна на 4-х місному пристрої

2,52 0,26 1 0,26 2,9 6606 11 686 28,8

3) Поздовжньо-стругальна

на 4-х місному пристрої

7,78 0,81 1 0,81 3,5 7110 27,5 456 59,1
010

Обробка напрямних типу «ластівчин хвіст», пов.3,5,6

1) Вертикально-фрезерна

1,63 0,17 1 0,17 2,5 6Р13Б 15 506 13,74

із застосув.З-х шпіндельної

фрезерної головки

2) Поздовжньо-фрезерна

на 4-х місному пристрої

1,52 0,16 1 0.16 2.9 6603 11 684 17.3

3) Стругальна на 4-х місному пристрої

6.07 0.64 1 0.64 3.5 7110 27.5 456 46.1
015

Шліфування поверхонь 3,5,6 напрямних типу «ластівчин хвіст»

1) Поздовжньо-шліфувальна.

За допомогою чашкового круга

на 2-х місному пристрої

2.83 0.29 1 0.29 2.8 3508 21,8 459 21,64

2) Плоско -шліфувальна

шліфування в одномісному пристар

3.95 0.41 1 0.41 1.4 ЗЕ711В 4 350 23

3) Поздовжньо-протяжна

протягування на вертик. Протяжн. Верстаті

2,25 0,23 1 0,23 5,3 7Б76 30 612 22,95
