Тепер
обчислюємо Тшт для кожного варіанту технологічного процесу і вибираємо
оптимальний.
Таблиц.2.5.3
№ варіанту технологічного процесу
Тшт
№ варіанту технологічного процесу
Тшт
1
15,055
7
16,02
2
15,595
8
16,56
3
15,25
9
15,665
4
15,79
10
16,205
5
15,825
11
15,86
6
16,365
12
16,4
Згідно
даних таблиць про величину штучного часу встановлюємо , що оптимальним є
технологічний процес під номером 1 :
Рис.2.5.1
Граф технологічного процесу
Таблиця
2.5.4
005
Вертикально-фрезерна
1. фрезерувати поверхню
4 начорно
010
Горизонтально-
фрезерна
3. фрезерувати поверхні
7 і 24 начорно
4. фрезерувати поверхні
7 і 24 начисто
015
Горизонтально-
фрезерна.
3. фрезерувати поверхні
8 і 19 начорно
4. фрезерувати поверхні
8 і 19 начисто
020
Копіювально-
фрезерна.
3. фрезерувати поверхні
1 і 2 начорно
4. фрезерувати поверхні
1 і 2 начисто
025
Верт икал
ьно-фрезерна.
1. фрезерувати поверхні
3, 5, 6 начисто .
030
Фрезерно-свердлильно-розточна.
6. фрезерувати поверхні
13, 14, 22, 23
7. свердлити поверхні
9, 10, 11, 12
8. зенкерувати поверхні
15, 16, 17, 18
9. свердлити поверхні
20,21
10. фрезерувати
поверхню 25
035
Вертикально-фрезерна.
1. фрезерувати поверхні
32, 33
040
Вертикально-фрезерна.
1. фрезерувати поверхні
26, 27,28
045
Поздовжньо-шліфувальна.
3. шліфувати поверхню 4
напівчисто
4. шліфувати поверхню 4
начисто
050
Поздовжньо-шліфувальна.
3. шліфувати поверхні
3, 5, 6 напівчисто
4. шліфувати поверхні
3,5,6 начисто
055
Вертикально-свердлильна.
5. зенкерувати поверхню
31 начорно
6. зенкерувати поверхню
31 начисто
7. розвернути поверхню
31 нормально
8. розвернути поверхню
31 тонко
060
Вертикально-свердлильна.
5. свердлити поверхню
29
6. зенкерувати поверхню
29
7. розвернути поверхню
29 нормально
8. розвернути поверхню
29 тонко
065
Вертикально-свердлильна.
1.
нарізати різь поверхні 29
070
Вертикально-свердлильна.
1.
свердлити поверхню З0
075
Вертикально-свердлильна.
1.
свердлити поверхню 27
Даний
технологічний процес приймаємо для подальших розрахунків, бо він є
найраціональнішим згідно вибраного нами критерію. Цей процес ми попередньо
приймали за базовий, тому ми не будемо робити повторні розрахунки Тшт та інших
величин.
2.5.1
Встановлення припусків та проектування заготовки
Припуск
на заготовку може бути призначений згідно з довідковими таблицями незалежно від
технологічного процесу механічного оброблення та умов його виконання та
визначений розрахунково - аналітичним методом з урахуванням факторів , що
впливають на його розміри .
Порівняно
з табличним , розрахунковий метод більш трудомісткий , але дає змогу призначити
мінімальні припуски на механічне оброблення , що має істотне значення для
серійного та, особливо , масового виробництва . Тому у даній роботі ми будемо
розраховувати припуски розрахунковим методом . Всі дані наших розрахунків ми
будемо зводити в таблиці.

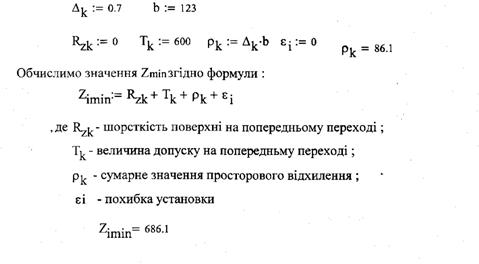

Таблиця
2.5.1.1 Розрахунок припусків та граничних розмірів по технологічним переходам
наобробку поверхні 4.
Технологічні переходи
Елементи припуску, мкм
Rz T
Розрах. припуск Zmin, мкм
Розрах. розмір bр, мм
Допуск б,мкм
Граничний розмір ,мм bmіn bmах
Граничні значення припусків, мкм Zmin Zmax
Заготовка
600
86.1
124.5
600
124.08
124.68
фрезерування
50
50
—
686,1
124
1000
123
124
686
2286

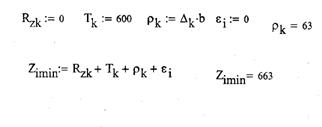

Таблиця
2.5.1.2 Розрахунок припусків та граничних розмірів по технологічним переходам
на обробку поверхні
3,5,6.
Технологічні переходи
Елементи припуску, мкм
Rz Т
Розрах. припуск Zшіп, мкм
Розрах. розмір bр, мм
Допуск,мкм
Граничний розмір ,мм
bmіп bmах
Граничні значення припусків, мкм Zmin Zmax
Заготовка
600
63
90.5
600
90.063
90.663
фрезерування
50
50
—
663
90
500
89.5
90
563
663
Таблиця 2.5.1.3
Розрахунок припусків та граничних
розмірів по технологічним переходам на оброблення отвору 9,10,11,12.
