Курсовая работа: Проектирование отделения восстановительной электроплавки ильменитового концентрата

Перемещение электродов осуществляется с помощью гидравлических подъемников.

Удержание и перепуск электродов осуществляется при помощи пружинно-гидравлических устройств.

Установка РТП состоит из следующих основных узлов: кожух; футеровка ванны печи; свод; токоввод; шинопровод; гидроподъемник; кольцо зажимное верхнее; кольцо зажимное нижнее; система питания гидроприжима контактных щек; установка аппарата для прожига летки; система гидропривода; установка направляющих роликов; система водоохлаждения; система водоохлаждения свода; монтаж механической установки конечных выключателей.

Ванна печи.

Ванна печи представляет собой ёмкость, футерованную изнутри огнеупорным кирпичом.

Кожух ванны - секционированная стальная конструкция цилиндрической формы выполнена из листового проката σ=25 мм с компенсаторами теплового расшире­ния футеровки.

В кожухе предусмотрены: три рабочих окна для обслуживания ванны печи, пат­рубки для ввода термопар, контролирующих температуру футеровки. Для охлаждения днища и повышения надежности работы, кожух установлен на двутавровые балки между которыми нагнетается воздух. Для компенсации теплового расширения и предотвращения деформации и разрывов нижние секции кожуха соединены между собой специальными пластинчатыми компенсаторами.

Кожух служит для удержания футеровки ванны и восприятия нагрузок на футе­ровку от расплава и температурных деформаций в процессе проплавления шихты.

Футеровка ванны печи образует теплоизоляционное пространство, в кото­ром происходят процессы: нагрева, плавления и восстановления титаносодержащих мате­риалов.

Футеровка ванны выполнена в нижней части кожуха из периклазового кирпича марок П-91 или П-89, а верхняя часть (под сводом печи) - футерована шамотным кирпи­чом марки А и выполнена уступами.

Кладку периклазового кирпича производят насухо, с просыпкой швов молотым периклазовым порошком. Категория кладки - 1 (особо тщательная), толщина швов - не более 1 мм. Шамотную кладку выполняют на мертеле ШК-1. Между кожухом и кладкой оставляют зазор шириной 150 мм в нижней части кожуха и 95 мм в верхней части; зазор заполняют крошкой легковесного шамота марки ШБЛ-1,0 -1,3, крупностью 8-25 мм. Шамотная крошка наряду с пластинчатыми компенсаторами на кожухе компенсирует те­пловое расширение кладки.

Кладку печи выполняют в строгом соответствии со специально разработанными техническими условиями. Воздушное охлаждение подины осуществляется путем прину­дительной подачи воздуха в каналы, выполненные в подине. Подача воздуха осуществляется 2-мя вентиляторами через раздаточный воздуховод и патрубки.

В верхней части ванны, выступающей над отм. +12,00 м оборудованы рабочие окна размерами 790х1200 мм - 1 шт. и 950х1400 - 2 шт., предназначенные для наблюде­ния за ходом плавки и проведения довосстановления расплава при работе печи в полуза­крытом режиме.

На высоте 9,600 м под углом 35° к продольной оси ванны выложен леточный ка­нал, представляющий собой отверстие в боковой футеровке ванны сечением 130х130 мм длиной 920 мм, предназначенное для выпуска из печи продуктов плавки. К кожуху ванны в месте выхода леточного канала прикреплен болтами лоток летки - сварочная конструк­ция, футерованная периклазовым кирпичом.

Водоохлаждаемый свод состоит из сводового кольца, трубчатого каркаса и трубчатых водоохлаждаемых панелей.

Свод состоит из 18 водоохлаждаемых панелей, центральная часть -из 12. Для снижения тепловых потерь и увеличения срока службы свод торкретирован жаропрочным бетоном, толщиной 50 мм.

В своде предусмотрены: отверстие для отвода газов, четыре патрубка для подачи шихты, три смотровых люка, четыре взрывных клапана, патрубки для термопар и датчи­ков для замера подсводового давления, установлены устройства для уплотнения зазоров между электродами и сводом. Взрывные клапаны предназначены для предохранения свода от разрушения при «хлопках» под сводом печи, сопровождающихся значительным по­вышением давления под сводом.

Сводовое кольцо представляет цилиндрическую обечайку, выложенную с внут­ренней стороны огнеупорным кирпичом. Кольцо снабжено ребрами жесткости и огне­упорными кронштейнами, посредством которых опирается на рабочую площадку печи.

Система водоохлаждения свода -состоит из напорного коллектора, роль которого выполняет кольцо каркаса свода, расположенного полукольцом вокруг кожуха ванны, напорных трубопроводов, подводящих воду к секциям свода, уплотнениям элек­тродов и к центральной загрузочной течке: сливных трубопроводов, отводящих воду в ка­нализацию оборотной воды через специальные сливные короба. Для охлаждения исполь­зуется оборотная вода. От цехового водовода к напорному коллектору вода подается через задвижки с ручным управлением и задвижку с электроприводом, предназначенную для быстрого отключения подачи воды при аварийных ситуациях в грязевики (рабочий и ре­зервный), предназначенные для очистки воды от щепы и крупных взвешенных частиц (размером более 5 мм).

Токоввод.

Токоввод служит для подвода электрического тока от шинопровода корот­кой сети к графитированному электроду.

Токоввод состоит из траверсы с кроштейнами крепления токоведущих труб, подвесного кожуха, контактных щек кольца гидроприжима, токоведущих труб и труб водоохлаждения.

Для исключения прохождения электротока от контактной щеки на кольцо гидроприжима, вместе контакта упора прижимного устройства с контактной щекой предусмотрена установка изоляции.

Электрический ток подводится к контактным щекам с помощью медных водоохлаждаемых токоведущих труб, подсоединенных к щекам.

Кольцо гидроприжима служит для прижима контактных щек к электроду и состоит из двух полуколец из немагнитной стали, соединенных между собой ося­ми.

Полукольцо состоит из соединенных между собой плитами трех водоохла­ждаемых стаканов, в которые установлены гидравлические нажимные устройства, предназначенные для прижатия контактных щек к электродам.

Нажимные устройства состоят из гидравлических нажимных компенсато­ров, которые позволяют регулировать усилие прижатия контактных щек к электро­ду дистанционно, сохраняя равномерность прижима всех щек.

Шинопровод.

Шинопровод предназначен для подвода электрического тока от электро­печных трансформаторов к электрододержатедям и состоит из шихтованных паке­тов медных труб, гибких токовводов, ленточных компенсаторов, деталей крепле­ния и подвески.

Ленточные компенсаторы предохраняют вводы низкой стороны трансфор­матора от воздействия вибрации и температурных деформации. Между компенса­торами разных полярностей установлены электроизолирующие экраны.

Для передачи электрического тока от шинопровода к токовводу, а также для обеспечения возможности их перемещения по вертикали на величину хода электрода предусмотрены гибкие токовводы.

Гидроподъемник.

Гидроподъемник предназначен для перемещения токоввода .с электродом по вертикали и состоит из станины, в стаканах которой размещены два гидравличе­ских плунжерных цилиндра; кожуха направляющих роликов; траверсы и кожуха подвесного. Подвесной кожух расположен внутри обоймы с поясом направляющих роликов, которые имеют устройства для регулировки положения подвесного ко­жуха в радиальном направлении.

Устройство для перепуска электродов.

Устройство предназначено для удержания электрода и перепуска его по мере срабатывания в процессе плавки.

Устройство состоит из двух зажимных колец - нижнего на траверсе гидро­подъемника и верхнего, установленного на площадке над первым кольцом. Нижнее кольцо постоянно удерживает электрод посредством трех обжимных лент с цилин­драми. Цилиндры (отжима лент) выполнены поршневыми, внутри цилиндров уста­новлены тарельчатые пружины, создающие усилие, необходимое для удержания электродов.

Система гидроприжима контактных щек.

Система предназначена для подачи рабочей жидкости в полости механиз­мов прижима контактных щек токовводов.

Насосная станция системы гидроприжима состоит из бака, установки насо­са, коллектора.

В состав бака входят: собственно бак, на который установлены клапан пре­дохранительный СППК-4 и термометр сопротивления ТСП 08789; крышка, на ко­торой закреплены: фильтр, датчики уровня жидкости, теплообменники.

Установка насосов состоит из рамы, на которую установлены три насоса ЦНСА 38-220 с электродвигателями 4АМ 200 2УЗ, мощностью 45 кВт, n = 3000 об/мин; напорные патрубки насосов объединены общим коллектором, подвод кон­денсата пара через общий коллектор.Включение резервного насоса и отключение основного осуществляется как в ручном, так и в автоматическом режиме.

Коллектор включает в себя напорные и сливные трубопроводы, на которых установлены вентили для регулирования давления и расхода рабочей жидкости, кроме того, на сливном коллекторе установлены термопары сопротивления, реле протока, электроконтактные манометры для контроля температуры, протока и дав­ления рабочей жидкости в механизмах прижима каждой фазы электропечи.

Управление работой станции гидроприжима осуществляется со шкафов и пультов управления электропечью.

Из бака конденсат пара установкой насосов (при работающем одном насо­се) подается в напорный трубопровод коллектора и через вентили в полости меха­низмов прижима контактных щек осуществляются через следующие элементы:

вентили, сливной трубопровод коллектора, змеевики, теплообменников, металло­конструкции крышки, фильтры Ф 1 в бак.

Конденсат пара, предназначенный для заливки в бак станции гидроприжи­ма, должен удовлетворять следующим требованиям:

размер твердых частиц не более, мм

массовая доля механических примесей не более ,%

РН

температура, К (°С), не более

0,1

0,1

7,0-8,5

318 (45)

Контроль уровня воды в баке осуществляется датчиком уровня жидкости ДУЖЕ - 200М.

Для подпитки бака конденсатом на фильтре Ф1 имеется вентиль ВН 1.

Система гидропривода.

Система гидропривода служит для подачи масла в устройства для перепус­ка электродов, гидравлические подъемники перемещения электродов.

Система включает: блок распределительный, в котором установлена гид­равлическая аппаратура управления перепуском электродов, соединительные тру­бопроводы, гибкие рукава высокого давления, электроизолирующие муфты и вен­тили.

Гибкие рукава обеспечивают подключение к системе подвижных устройств перепуска, а электроизолирующие муфты предохраняют трубопроводы системы гидропривода от попадания под напряжение при пробое изоляции на исполнитель­ных механизмах.

Управление гидроподъемниками осуществляется с помощью специальной панели, которая состоит из каркаса с комплектом золотников, манометров, венти­лей и трубопроводной аппаратуры.

Рабочей жидкостью в системе является минеральное масло вязкостью 29-35 м/с при температуре 40 °С.

Установка направляющих роликов.

Установка направляющих роликов перемещения токоввода позволяет осу­ществлять центровку электрода в отверстии свода, что повышает надежность рабо­ты печи.

Для центровки электрода в своде к траверсе токоввода крепятся две балки, ролики которых свободно скользят по вертикальным направляющим (стойкам), за­крепленным одним концом на каркасе свода, а вторым - на балках крепления цеха. Крепление направляющих роликов электрически изолировано от свода. Стойки на­правляющих хода токоввода являются подвеской свода.

Система водоохлаждения.

Оборудование электропечи работает в тяжелых температурных условиях. Для обеспечения надежной работы элементов электропечи (контактных узлов, кла­панов, полукессонов) предусмотрено их охлаждение водой.

Система водоохлаждения состоит из напорных коллекторов и сливных ко­рыт, напорных и сливных трубопроводов.

Подвод воды к составным частям, находящимся под напряжением, осуще­ствляется с помощь, гибких резинотканевых рукавов.

Для контроля давления и температуры отходящей воды в напорных коллек­торах системы водоохлаждения предусмотрена установка манометров, а на слив­ных коллекторах термопреобразователей сопротивления.

Система водоохлаждения свода.

Система служит для охлаждения узлов свода и состоит из напорного и сливного коллектора. Роль напорного коллектора для подвода воды к элементам свода выполняет кольцо каркаса свода. Слив воды осуществляется в два сливных рукава коллектора, расположенных на рабочей площадке.

Подвод воды осуществляется с помощью гибких резинотканевых рукавов. Длина рукавов, подсоединенных к составным частям, находящихся под напряже­нием, должна быть не менее 1500 мм. Для контроля давления и температуры отхо­дящей воды на каркасе свода предусмотрена установка манометров, а на сливных коллекторах- термопреобразователей сопротивления.

Механическая установка конечных выключателей.

Механическая установка конечных выключателей служит для отключения подачи рабочей жидкости к плунжерным цилиндрам гидроподъемника при дости­жении крайних рабочих положений токовводов, крайнего верхнего уровня, а также для ограничения перемещения плунжеров при перепуске электрода.

Крепление конечных выключателей обеспечивает регулировку их положе­ния.

Машина разливочная конвейерная

Машина предназначена для разливки металла.

Техническая характеристика:

производительность при непрерывной разливки и максимальном заполнении изложниц и скорости движения конвейера 13,2 м/мин, т/ч 240

количество изложниц в одном конвейере, шт

скорость подъема и опускания ковша под разливку:

с металлом, м/мин

порожнего, м/мин

вместимость бака-мешалки для известкового молока, м

Расход воды (максимальный) для душирования, м3/т

скорость движения конвейера, м/мин

длина конвейера, м

время остывания продуктов плавки (от заливки в изложницы до выгрузки слитков), мин

308

0,095 - 0,847

0,847 - 2,19

7,45

2,5

6,0 - 13,2

53

5-10

Дробилка двухвалковая с гладкими валками, тип ДГ-1000х550

Назначение: дробилка предназначена для дробления антрацита до размера кусков 8-12 мм.

Техническая характеристика дробилки:

производительность для материалов средней твердости при ширине щели между валками 4-18 мм, м3/час

диаметр валков, мм

частота вращения валков, об/мин

фракция дробленного антрацита, мм не более

электродвигатель:

мощность, кВт

частота вращения, об/мин

напряжение, В

редуктор ЦД2-550

передаточное число

11,9 - 53,5

1000

63, 89, 112

8,0

45

135

380

8,27

Насос камерный пневматический ТА – 29

Насос камерный пневматический предназначен для транспортировки кон­центрата, измельченного антрацита по трубопроводам при помощи сжатого возду­ха. Камерный насос представляет собой два сблокированных питателя с попеременной выдачей материала в трубопровод под воздействием сжатого воздуха. Управление насосом - дистанционное и автоматическое.

Техническая характеристика.

Производительность, т/ч

Приведенная длина трубопровода, м, не более

в т.ч. по вертикали, м не более

Внутренний диаметр трубопровода, мм

Рабочее давление сжатого воздуха, МПа, не более

Расход сжатого воздуха, расчетный, нм3/мин

Ёмкость сосуда, м3

60,0

1000

50

200

0,6

60

6.3

Дозатор непрерывного действия

Дозатор непрерывного действия 4273 ДН 12,6-6,3 предназначен для непре­рывного автоматического весового дозирования сыпучих материалов. Техническая характеристика дозатора:

принцип действия –

принцип преобразования нагрузки –

способ регулирования производительности –

класс точности дозаторов по

ГОСТ 16284-75-1,0 -допустимая погрешность дозирования не более ±1 % НПП (наибольшие пределы производительности):

допускаемая погрешность учета суммарной массы, выданного дозатором материала, не более

гранулометрический размер материала, мм

влажность материала, %, не более

потребляемая мощность, кВт

непрерывный

электромеханический

регулированием скорости лент

±1 % НПП

до 25

5

1


Трансформатор печи

Трансформатор предназначен для понижения высокого напряжения сети до рабочего.

Трансформатор должен соответствовать техническим требованиям, приве­денным в таблице 3.20. Схема соединения обмоток трансформатора приведена на рисунке 3.7.

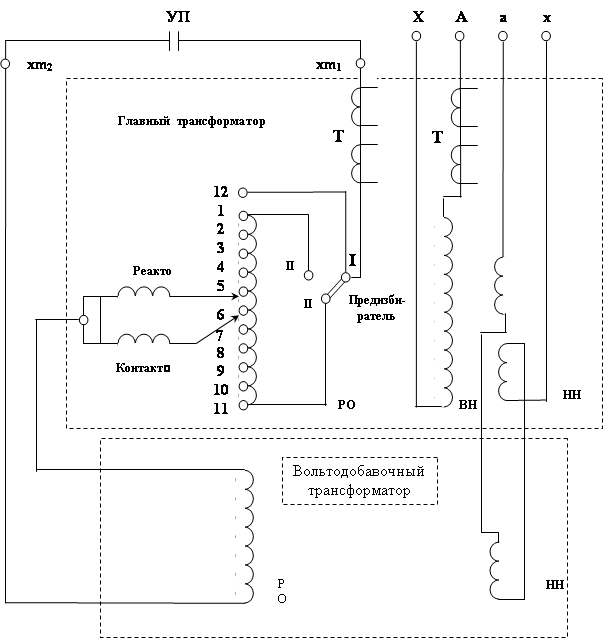

Рисунок 3 -Принципиальная схема соединения обмоток.


Таблица 11 - Технические данные трансформатора.

Степени

Полна

мо ност

Т В

Обмотка ВН Обмотка НН Электрод (фаза печи) Без УПК СУПК
Напр кВ Ток Напр. Т В

Напр.

В В

Напр.

Т В

Ток к Ток к

Плотн. тока

к м2

Плотн. провод., кем Cos φ Реакт. сопрот., .м Ом Реакт. сопрот., м Ом Cos φ
1 8333 35 238,1 280 140 420 19,84 34,36 86,8 0,1427 0,8647 3.545 2,602 0,9295
2 - - - - 126 406 20,52 35,34 89,6 0,1516 0,8609 3,356 2,413 0,9307
3 - - - - -2 392 21,26 36,82 93,0 0,1627 0,8553 3,184 2,241 0,9312
4 - - - - 98 378 22,04 38,17 96,4 0,1749 0,84792 3,032 2,089 0,9309
5 8333 - 238,1 - 84 364 22,89 39,65 100,2 0,1887 0,8378 2,894 1,957 0,9297
6 8012 - 228,9 - 70 350 - - - 0,1962 0,8330 2,820 1.877 0,9297
7 7691 - 219,7 - 56 336 - - - 0,2044 0,8273 2,748 1,805 0,9295
8 7371 - 210,6 - 42 322 - - - 0,2133 0,8207 2,678 1,735 0,9290
9 7050 - 201,4 - 28 308 - - - 0,2230 0,8130 2.6- 1,668 0,9282
10 6730 - 192,3 - 14 294 - - - 0,2336 0,80939 2,546 1,603 0,9272
11 6409 - 183,1 - 0 280 - - - 0,2453 0,7932 2,483 1,540 0,9259
12 - - - - 0 280 - - - - - - - -
13 6409 - 183,1 - 0 280 - - - 0,2453 0,7932 2,483 1,540 0,9259
14 6089 - 174,0 - 14 266 0,2582 0,7803 2,422 1.479 0,9242
15 5768 - 164,8 - 28 252 - - - 0,2725 0,7651 2,363 1.420 0,9221
16 5448 - 155,7 - 42 238 - - - 0,2885 0,7468 2,305 1.362 0,9196
17 5127 - 146,5 - 56 224 - - - 0,30-66 0,7239 2,250 1,307 0,9162
18 4807 - 137,3 - 70 210 - - - 0,3270 0,6957 2,197 1,254 0,9120
19 4486 - 128,2 - 84 196 0,3504 0,6598 2,144 1,201 0,9072
20 4166 - -9,0 - 98 182 - - - 0,3773 0,6127 2,095 1,152 0,9006
21 3846 - 109,9 - -2 168 - - - 0,4088 0,5484 2,046 1,103 0,8926
22 3525 - 100,7 - 126 154 - - - 04459 0,4536 1,989 1,046 0,8847
23 3205 35 91,6 280 140 140 22,89 39,65 100,2 0,4905 0,2874 1,953 1,010 0,8699

Система очистки и дожигания отходящих газов

Система предназначена для очистки и дожигания технологических газовпечи и состоит: камеры дожигания; панель подачи сжиженного газа; осадительная камера; заслонка поворотная; клапан ДП - 600; клапан ДП - 1000.
