Курсовая работа: Ремонт крана мостового грузоподъемностью 5т. Ремонтируемый узел – механизм подъема

Такой ремонт выполняется универсальными или специализированными бригадами. В первом случае бригада рабочих проводит на разборочно-сборочные, так и ремонтные работы и должна иметь необходимые приспособления, инструмент и запасные части для восстановления работоспособности всех элементов машин. При этом каждый член бригады участвует в выполнении всего комплекса ремонтных работ, что требует высокой квалификации.

При выполнении ремонта специализированными бригадами разборочно-моечные работы проводятся одной бригадой; а ремонтные другими, специализированными по ремонту определенной группы элементов близких по технологическим и конструктивным признакам. Ремонт проводят на определенных специализированных постах, которые обеспечены приспособлениями. Инструментом и запасными частями, необходимыми для ремонта только данной группы элементов. Отремонтированные детали и сборочные единицы возвращаются обратно в разборочно-сборочное отделение и устанавливаются на машину, с которой они были сняты.

Положительной стороной индивидуального метода ремонта является то, что приработавшиеся сопряжения после ремонта сохраняются в паре и в последствии работают надёжно. К недостаткам этого метода относятся длительный простой машины в ремонте и необходимость в больших производственных площадях на ремонтных предприятиях, так как машина все время, которое затрачивается на ремонт или изготовление деталей, находится в цехе.

Индивидуальный метод ремонта применяется в тех случаях, когда машинный парк, обслуживаемый ремонтным предприятием, состоит из машин различных типоразмеров, каждый из которых предназначен и представлен незначительным числом.

В данном проекте при ремонте крана мостового, выбирается индивидуальный метод ремонта, т.к. в связи со сложной экономической обстановкой многие предприятия не могут позволить себе содержать большой парк одинаковых машин.

Под технологическим процессом ремонта понимается такая последовательность разборочных, восстановительных, слесарно-подгоночных и сборочных операций, в результате осуществления которых машине возвращается израсходованный ею ресурс работоспособности.

Наиболее полным и сложным ремонтом является капитальный, при выполнении которого осуществляется наибольшее количество ремонтных и восстановительных операций.

При отправки в ремонт на завод в месте с ним должны направляться следующие документы: паспорт, журналы дефектная ведомость. В этих документах должно быть указано, сколько времени находится в эксплуатации, каким ремонтам он подвергается, какие производились замены узлов, сколько часов он отработал и какие дефекты выявлены на нём в процессе эксплуатации.

После доставки на завод производится демонтаж узлов, подлежащих ремонту, и их разборка на подузлы и детали.

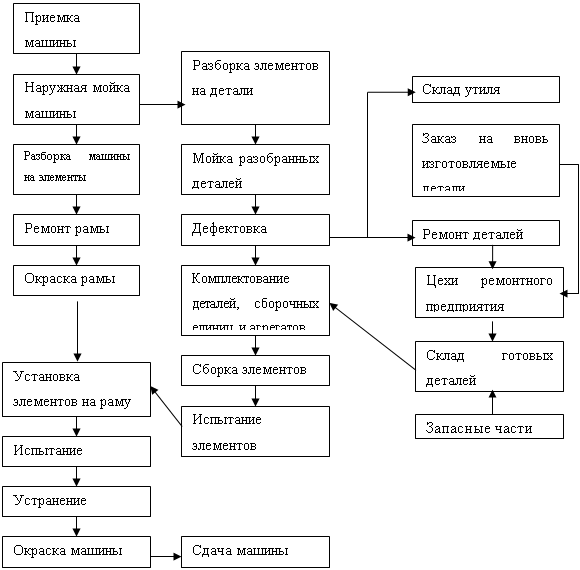

Последовательность провидения работ по ремонту крана приведена на рисунке 7.

Для предохранения деталей от повреждений и обеспечения их сохранности мелкие крепежные детали должны быть сложены в металлические ящики. Крупные детали необходимо укладывать на стеллажах или деревянных прокладках.

 При разборке рядом сопряженных узлов (зубчатых колес, крышек, фланцев) отмечается с помощью веток взаимное положение деталей. Это позволит облегчить в дальнейшем их сборку и улучшить условия их работы.

После разборки все детали должны быть очищены от грязи и ржавчины. С этой целью детали моются в моечных машинах: сначала горячим раствором каустической соды, затем горячей воды. Чистые детали поступают на дефектовку.

Общий технологический процесс ремонта крана мостового состоит из подготовительных, основных и заключительных операций.

К подготовительным операциям относятся: общая и узловая разборка, очистка и мойка узлов и деталей, дефектация деталей и узлов; восстановление деталей, ремонт узлов и механизмов; изготовление новых деталей и элементов конструкций; узловая сборка, испытание новых и отремонтированных узлов; общая сборка испытание в холостую и под нагрузкой; окраска.

Рисунок 7

В процессе эксплуатации машины возникают дефекты в результате естественного их износа от действия внутренних сил трения.

Основными деталями коробки передач являются валы и зубчатые колеса.

Основными дефектами валов являются:

- изгиб вала

- износ посадочных мест под подшипники

- износ паза под стопорное кольцо по ширине.

Технология ремонта вала будет состоять из следующих операций:

Слесарной – подготавливается вал к наплавке изношенных частей.

Наплавочной – наплавляются изношенные участки.

Токарно-винторезная – протачиваются посадочные места под подшипники.

Фрезерная – нарезаются шлицы.

Термическая – производится какой-либо вид закалки в зависимости от материала и условий работы детали.

Шлифовальная – шлифуются места наплавки, токарной и фрезерной обработки.

В конце, производится заключительный контроль, при котором проверяются все параметры отремонтированного вала с использованием измерительных инструментов.

При таких дефектах, как изгиб, скручивание вал необходимо браковать.

Основными дефектами зубчатых колес являются:

- износ зубьев по толщине

- износ шлицев по ширине

- износ шлицевых впадин по глубине

- трещины на поверхности

- поломка зуба.

Технология ремонта зубчатого колеса будет состоять из следующих операций:

Слесарной – в подготовке зубчатого колеса к наплавке.

Наплавочной – наплавке шлицев и зубьев.

Фрезерной – нарезание шлицев.

Протяжной – протяжке зубьев.

Термической – провести какой-либо вид закалки.

Шлифовальной – шлифовки мест механической обработки.

В конце, проводится заключительный контроль размеров.

При таких дефектах, как трещины на поверхности, поломка зуба – зубчатое колесо бракуют.

Дефекты:

а) износ посадочных мест под подшипники;

б) износ шпоночного паза;

в) срыв резьбы;

Маршрут восстановления детали:

005 Термическая (отпуск).

010 Слесарная (править вал под прессом).

015 Токарно-винторезная (точить шейки посадки под подшипник для наплавки);

020 Слесарная (подготовка к наплавке, закрыть участки детали не

участвующие в наплавке);

025 Наплавочная (наплавить шейки посадки под подшипник, заплавить шпоночный паз, наплавить зубья по ширине);

030 Термическая (улучшение);

035 Токарно-винторезная (точить шейки посадки под подшипник);

040 Фрезерная ( нарезать место под шпонку);

045 Зубонарезная ( нарезать зубья шестерни);

050 Шлифовальная (шлифовать шейки посадки под подшипники вала);

2.2. Выбор оборудования, приспособления и инструмента для выбранной детали агрегата, узла.

005 Термическая

Электропечь камерная СНЗ-5,0.10.3,2/10

Температура нагрева, °С                                                 950

Габаритные размеры, мм

длина                                                                                750

ширина                                                                             320

высота                                                                                240

Термопара ХА ГОСТ 6616-81

Клещи кузнечные

Две призмы ПЗ-1-2 ГОСТ1295-88

010 Слесарная

Пресс 2135-1М ГАРО

Максимальное усилие                                           40тонн.

Максимальное давление в гидросистеме              300кг/см

Максимальный ход винта                                     200мм.

Мощность электродвигателя                                1,7 кВт

Габариты                                               1527´885´2225мм.

Масса                                                                    750кг.

015 Токарно-винторезная

Токарно-винторезный станок 16К20

Наибольший диаметр заготовки: над станиной           400мм

под станиной                                                                    220мм

Наибольшая длинна обрабатываемой заготовки           710мм

Частота вращения шпинделя                                  1600 об/мин

Мощность электродвигателя гл. привода                         11кВт

Габаритные размеры:           длинна           2505-3795мм

ширина               1190мм

высота               1500мм

Масса                                                             2835-3685кг

Подача суппорта: продольная                    0,05-2,8мм/об

поперечная                   0,025-1,4мм/об.

020 Слесарная

Фольга, асбест ткань, проволока медная Æ1,5мм, пассатижи, верстак.

025 Наплавочная

Наплавочная головка   А-580М

Диаметр обрабатываемой заготовки                   40-650мм

Номинальный сварочный ток                             40 А

Диаметр электродной проволоки                        1-3мм

Скорость подачи проволоки                         48-410 м/ч

Габаритные размеры                         1250´1200´925мм

Масса                                                 84 кг

СТШ-500 Сварочный трансформатор

Напряжение питающей сети                           220-380В

Вторичное напряжение                                   60В

Номинальный режим работы                              60%

Номинальный сварочный ток                             500А

Пределы регулирования сварочного тока         60-800

КПД                                                   92%

Масса                                                 323кг

Токарно-винторезный станок 16К20

Наибольший диаметр заготовки: над станиной           400мм

под станиной           220мм

Наибольшая длинна обрабатываемой заготовки           710мм

Частота вращения шпинделя                      1600 об/мин

Мощность электродвигателя гл. привода                 11кВт

Габаритные размеры:           длинна           2505-3795мм

ширина               1190мм

высота               1500мм

Масса                                          2835-3685кг

Подача суппорта: продольная                    0,05-2,8мм/об

поперечная                   0,025-1,4мм/об.

030 Термическая

Электропечь камерная СНЗ-5,0.10.3,2/10

Температура нагрева, °С                                                 950

Габаритные размеры, мм

длина                                                                                750

ширина                                                                             320

высота                                                                               240

Термопара ХА ГОСТ 6616-81

Клещи кузнечные

Две призмы ПЗ-1-2 ГОСТ1295-88

035 Токарно-винторезная

Токарно-винторезный станок 16К20

Наибольший диаметр заготовки: над станиной           400мм

под станиной           220мм

Наибольшая длинна обрабатываемой заготовки           710мм

Частота вращения шпинделя                      1600 об/мин

Мощность электродвигателя гл. привода                 11кВт

Габаритные размеры:           длинна           2505-3795мм

ширина               1190мм

высота               1500мм

Масса                                          2835-3685кг

Подача суппорта: продольная                    0,05-2,8мм/об

поперечная                   0,025-1,4мм/об.

040 Фрезерная

Консольно-фрезерный станок 6Р12П.

Размеры рабочей поверхности стола                   200´800мм

Длинна обрабатываемой поверхности                     500мм

Частота вращения шпинделя                         50-2240мин

Подача стола: продольная и поперечная              25-1200мм/мин

вертикальная                        12,5-560мм/мин

Мощность электродвигателя привода шпинделя                3 кВт

Габаритные размеры станка                    1875´1855´1515мм

Масса                                                  1270кг

045 Зубонарезная

Зуборезный полуавтомат   5С263

Наибольший диаметр обрабатываемого колеса            320мм

Число зубьев нарезных колес                             5-75

Мощность электродвигателя гл. привода                   3 кВт

Габаритные размеры                        2607´1925´1870мм

Масса                                                880 кг

050Шлифовальная

Кругошлифовальный станок  6М350

Наибольшие размеры заготовки                         1000´3600мм

Наибольшая длинна шлифования                           3400мм

Частота вращения шпинделя заготовки              100-1000 об/мин

Наибольшие размеры шлифовального круга               2400´240мм

Частота вращения круга                                                 2350 об/мин

Мощность электродвигателя гл. привода                      20 кВт

Габаритные размеры станка                    12500´12220´11920мм

Масса                                                           21800кг

055 Заключительный контроль

Рычажный зубомерный микрометр

МРЗ 20…60×0,002 (0,004) ГОСТ4381-87

Рычажный микрометр

МЗ 250…500×0,001(0,003) ГОСТ 4381-87

Зубомерный микрометр

МЗ 250…500×0,01(0,004) ГОСТ 6507-78

2.3. Расчёт затрат времени методами технического нормирования на ремонтируемую деталь.

005 Термическая (отпуск)

Определяем основное время.

Нагреть вал до температуры t=8500С и выдержать 30 минут.

Основное время То, мин. Определяется по формуле:

 где Тнг - время нагрева, Тнг = 42мин.

Твд – время выдержки, Твд =30 мин.

n – число деталей.

Норма времени Тн ,мин., определяется по формуле:

где Тв- вспомогательное время, мин. определяется по формуле:

Тв = 0,78 · То

Тв = 0,78 · 14,4 = 11,2 мин.

Тдоп- дополнительное время, мин. определяется по формуле:

К-процентное отношение оперативного времени к дополнительному, К = 9 %

Топ – оперативное время, определяется по формуле:

=2,3 мин

Тпз – подготовительно-заключительное время определяется по формуле:

010 Слесарная (править вал под прессом)

Тн1=1мин – время на установку вала.

Тн2=5мин – время на провку вала прессом

Тн3=1мин – время на снятие вала

Тн.о=1+5+1=7мин

015 Токарно-винторезная (точить шейки посадки под подшипник для наплавки);

Основное (машинное) время определяют по формуле:

где d - диаметр обрабатываемой детали, мм;

L - длина обрабатываемой поверхности детали, мм;

u - скорость резанья, м/мин;

i – число проходов;

S – подача;

1000 – числовой множитель для перевода метров в миллиметры;

Первый переход ( точить шейку под подшипник с Æ74,85 до Æ74мм. на длину 45мм.)

Обтачивание цилиндрических поверхностей.

Припуск на обработку определяем по формуле:

Определяем число проходов i:

глубина резанья t=0,92мм

  принимаем i=1

Подачу выбирают по глубине резанья t и диаметру обрабатываемой заготовки d=74мм: принимаем S=0,92мм/мин.

Скорость резанья u выбирают в зависимости от t и S используем резец Т15К6, принимаем u=110 м/мин

Определение действительной скорости.

uд=uт×Км×Кх×Кмр×Кох=110×1,42×0,71×0,9×1×1=100 м/мин

Определяем число оборотов шпинделя.

Определяем основное (машинное) время.

Определяем вспомогательное время Тв

Принимаем Тв=2,9мин

Определяем оперативное время Топ

Топ=То+Тв

Топ=0,3+2,9=3,2мин.

Определяем дополнительное время Тдоп

Определяем штучное время Тшт

Тшт=То+Тв+Тдоп

Тшт =0,3+2,9+0,25=3,4мин

Второй переход (точить шейку под подшипник с Æ74,8 до Æ74мм на длину 95мм.)

Обтачивание цилиндрических поверхностей.

Припуск на обработку определяем по формуле:

Определяем число проходов i:

глубина резанья t=0,9мм

  принимаем i=1

Подачу выбирают по глубине резанья t и диаметру обрабатываемой заготовки d=74мм: принимаем S=0,9мм/мин.

Скорость резанья u выбирают в зависимости от t и S используем резец Т15К6, принимаем u=110 м/мин

Определение действительной скорости.

uд=uт×Км×Кх×Кмр×Кох=110×1,42×0,71×0,9×1×1=100 м/мин

Определяем число оборотов шпинделя.

Определяем основное (машинное) время.

Определяем вспомогательное время Тв

Принимаем Тв=2,9мин

Определяем оперативное время Топ

Топ=То+Тв

Топ=0,4+2,9=3,3мин.

Определяем дополнительное время Тдоп

Определяем штучное время Тшт

Тшт=То+Тв+Тдоп

Тшт =0,4+2,9+0,25=3,5мин

Третий переход (точить шейку под резьбу с Æ54мм до Æ52мм на длину 52мм.)

Обтачивание цилиндрических поверхностей под резьбу для наплавки.

Припуск на обработку определяем по формуле:

Определяем число проходов i:

глубина резанья t=1мм

  принимаем i=1

Подачу выбирают по глубине резанья t и диаметру обрабатываемой заготовки d=52мм: принимаем S=1мм/мин.

Скорость резанья u выбирают в зависимости от t и S используем резец Т15К6, принимаем u=90 м/мин

Определение действительной скорости.

uд=uт×Км×Кх×Кмр×Кох=90×1×1×0,9×1×1=81 м/мин

Определяем число оборотов шпинделя.

Определяем основное (машинное) время.

Определяем вспомогательное время Тв

Принимаем Тв=2,9мин

Определяем оперативное время Топ

Топ=То+Тв

Топ=0,2+2,9=3,1мин.

Определяем дополнительное время Тдоп

Определяем штучное время Тшт

Тшт=То+Тв+Тдоп

Тшт =0,2+2,9+0,24=3,4мин

nшт=1

Определяем норму времени на операцию 015

020 Слесарная (подготовка к наплавке, закрыть участки детали не

участвующие в наплавке)

Тн=10мин – изоляция мест не участвующих в наплавки.

Тн=5мин – обезжириванье

Тн=10+5=15мин

025 Наплавочная (наплавить шейки посадки под подшипник, заплавить шпоночный паз)

Первый переход

Наплавить шейку под подшипник с Æ74мм до Æ77мм на длину l=45мм

Припуск на обработку:

где Д- диаметр наплавленной поверхности; мм

d- диаметр наплавляемой поверхности; мм

Толщина наплавляемого слоя t=3мм.

Число проходов:

где h-припуск на обработку: мм

t-толщина наплавляемого слоя; мм

Диаметр электродной проволоки 2мм.

Сила тока J=180А.

Шаг наплавки S=2,3мм/об.

Скорость наплавки υ=0,8м/мин.

Скорость подачи электродной проволоки 1,3м/мин.

Основное время вычисляют по формуле:

где L-длина наплавляемой поверхности; мм L=45мм.

i-число проходов i=1

S-шаг наплавки S=2,3мм/об.

n-число оборотов детали; об/мин

где υ-окружная скорость детали; υ=0,8м/мин.

d=диаметр наплавляемой поверхности; d=74мм.

Вспомогательное время определяем по формуле:

Тв=Твl+Твll

где Твl- время установки и снятия детали; Твl=1,5мин.

Твll- время наплавки детали; мин. Твll=0,9мин.

Тв= 1,5+0,9=2,4мин.

Дополнительное время определяем:

где К- процентное отношение дополнительного времени к оперативному;

К=15%

Топ- оперативное время; мин.

Топ=То+Тв;

где: То- основное время; мин.

Тв- вспомогательное время; мин.

Подготовительно заключительное время принимается в зависимости от высоты центров станка Тпз=20мин.

Штучное время:

Тштl=Топ+Тдоп; мин

где: Топ- оперативное время; мин.

Тдоп- дополнительное время; мин.

Тштl= 6,2+0,93=7,13 мин.

Второй переход.

Наплавить шейку под подшипник с Æ74мм до Æ77мм на длину l=95мм

Припуск на обработку:

где Д- диаметр наплавленной поверхности; мм

d- диаметр наплавляемой поверхности; мм

Толщина наплавляемого слоя t=3мм.

Число проходов:

где h-припуск на обработку: мм

t-толщина наплавляемого слоя; мм

Диаметр электродной проволоки 2мм.

Сила тока J=180А.

Шаг наплавки S=2,3мм/об.

Скорость наплавки υ=0,8м/мин.

Скорость подачи электродной проволоки 1,3м/мин.

Основное время вычисляют по формуле:

Страницы: 1, 2, 3, 4, 5, 6, 7, 8, 9
