Курсовая работа: Синтез керуючих автоматів2.2 Формування схеми автомата Мура
2.2.1 Функції збудження пам'яті та їх синтез у заданий базис: 2.2.2 Синтез дешифратора та його синтез у заданий базис: Синтез дешифратора для автомата Мура розробляється так само, як і синтез для автомата Мілі(див. далі).
2.2.3 Рівняння вихідних сигналів та їх синтез у заданий базис:
2.3 Методика синтезу автомата Мілі Структурна схема автомата Мілі (зображена на рис. 2.3) включає ті ж етапи, що і синтез КА Мура. Відрізняється від схеми автомата Мура тим, що вихідні сигнали Y залежать від вхідних Х. Порядок синтезу автомата Мілі: 1. Позначаємо вхід початкових та кінцевих станів; 2. Позначаємо вихід операторних вершин у паралельних гілках одним станом (див. рис. 2.4). Кожна операторна вершина відзначається окремим станом. Таблиця переходів автомата має наступні стовпці: am, as - вихідний стан і стан переходу. Х (am,as) - кон’юнкція вхідних перемінних, визначальний перехід (am, as), Yh - вихідний сигнал на переході (am, as). Для синтезу логічної схеми в заданому базисі необхідно перетворити СБФ за правилами Де-Моргана з урахуванням обмежень елементного базису - числа входів і навантажувальної здатності.

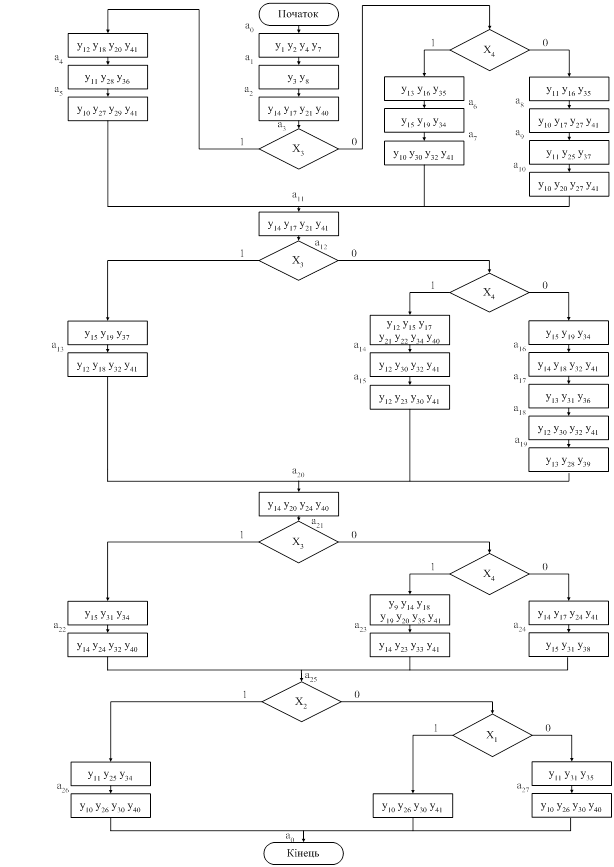

Рис. 2.5 – Граф-схема автомата Мілі Табл. 2.2 – Структура переходів для автомата Мілі
