Курсовая работа: Синтез керуючих автоматівРівняння
вихідних сигналів та їх
3.2 Синтез автомата з природною адресацією команд У реальних мікропрограмах часто зустрічаються ситуації, коли маються досить довгі сплетіння операторних вершин. У цьому випадку можлива організація схеми, коли безумовний перехід не задається, а виконується нарощуванням адреси мікрокоманди. Таким чином вдається зменшити довжину мікрокоманди за рахунок формування вихідних сигналів і аналізу вхідних сигналів у різні моменти часу. Для цього в автоматах із природною адресацією використовується два формати мікрокоманд:
- операторна
- умовна

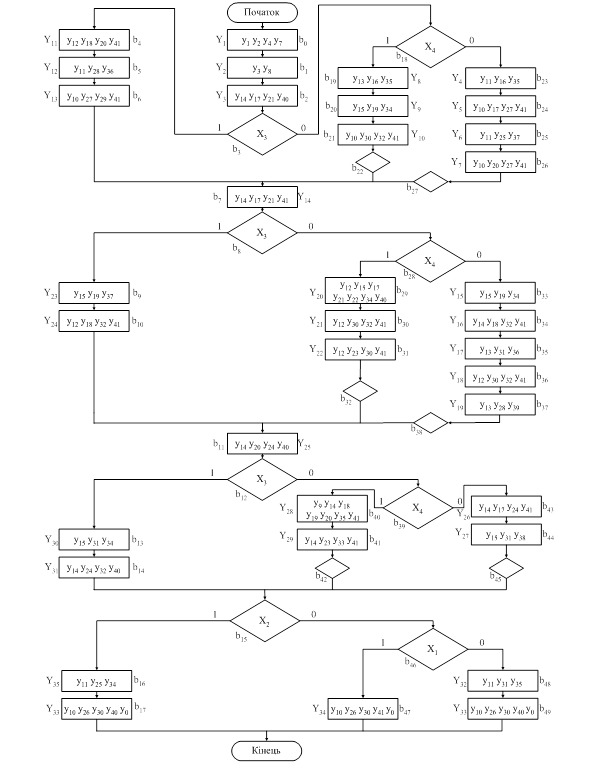

Рис. 3.4 – Структурна схема автомата з природною адресацією Аналіз схеми: У регістрі мікрокоманд зберігатися поточне МК, якщо це операторна МК, то працює схема формування вихідних сигналів і в операційний автомат попадає y. При цьому схема аналізу Х формує Z, що змушує адресу, що зберігається в лічильнику збільшитися на одиницю. Якщо в регістрі МК умовна МК, то вихідний сигнал не формується, а схема аналізу Х формує Z, у залежності від значення Z: якщо Z=1, то до значення лічильника команд додається 1, якщо Z=0, то в лічильник попадає адреса мікрокоманди з поля b. Порядок формування змісту ROM такий же як в автоматі з примусовою адресацією мікрокоманд. Рис. 3.5 – Граф-схема автомата з природною адресацією команд Табл. 3.5 – Структура переходів для автомата з природною адресацією команд
