Курсовая работа: Тяговый и динамический расчет автомобиля ГАЗ-4301

Сила сопротивления качению колес автомобиля  при движении автомобиля по горизонтальной дороге определяется в Н по формуле:

.                                                                            (2.14)

где  – сила тяжести автомобиля.

Коэффициент сопротивления качению  определяется экспериментально и, в основном, зависит от материала и конструкции шин, давления воздуха в них, твердости и состояния дорожного покрытия, сопротивления подвески деформациям при перекатывании колес через неровности дороги и режима движения автомобиля.

Коэффициент  изменяется в широких пределах: от 0,007...0,012 на асфальтобетонном или цементобетонном покрытии в хорошем состоянии до 0,15...0,30 на сухом песке.

Коэффициент  при увеличении скорости автомобиля возрастает. При номинальных нагрузках на колесо и давлениях воздуха в шине рост коэффициента  становится заметным при V = 15...20 м/с (54...72 км/ч). Значение коэффициента сопротивления качению в зависимости от скорости движения автомобиля V может быть определено по эмпирической формуле:

,                                                        (2.15)

где  - коэффициент сопротивления качению при движении автомобиля с малой скоростью (рекомендуемое для расчета значение  = 0,009);  - скорость движения автомобиля, км/ч.

Значения  и соответствующие им значения  заносим в табл. 2.3.

В нижней части графика тяговой характеристики автомобиля (рис. 2.2) наносим кривую , построенную для одного значения. При движении автомобиля по горизонтальной дороге, что предполагается при выполнении этой работы, .

2.3.6 Сила сопротивления воздуха

Сила сопротивления воздуха  в Н рассчитывается по формуле:

,                                                                           (2.16)

где  – коэффициент сопротивления воздуха, ;  – лобовая площадь автомобиля, т. е. площадь проекции автомобиля на плоскость, перпендикулярную его продольной оси, ;  - скорость движения автомобиля, м/с.

Коэффициент сопротивления воздуха принимаем .

Лобовую площадь автомобиля принимаем .

Значения  заносим в табл. 2.3.

Кривую силы сопротивления воздуха  движению автомобиля строят, откладывая значения этой силы вверх от значений силы , для соответствующих скоростей движения автомобиля (рис. 2.2). Кривая суммарного сопротивления  определяет величину окружной силы, необходимой для движения автомобиля с постоянной скоростью V = const.

Таблица 2.3 –

Сила сопротивления дороги и сила сопротивления воздуха.

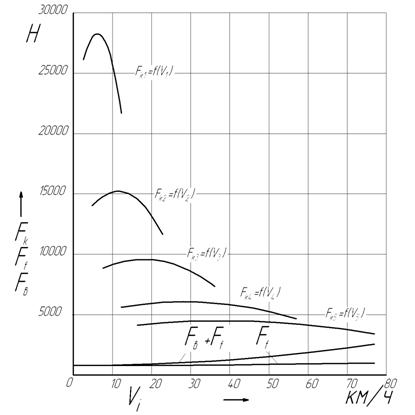

Рисунок 2.2 – Тяговая характеристика автомобиля.

2.4 Мощностная характеристика автомобиля

Рассчитываем мощность, подводимую от двигателя к ведущим колесам автомобиля:

.                                                           (2.17)

Заносим данные в соответствующие строки табл. 2.4 и строим зависимость  для  (рис. 2.3).

Рассчитываем мощности затрачиваемые на преодоление силы воздуха и силы сопротивления дорожного покрытия:

;

;

Заносим данные в соответствующие строки табл. 2.4 и строим зависимости , ,  для  (рис. 2.3).

Отношение мощности, необходимой для равномерного движения автомобиля (), к мощности , которую развивает автомобиль при той же скорости  и полной подаче топлива называют степенью использования мощности двигателя и обозначают буквой И:

.                                                                          (2.18)

Значения степени использования мощности двигателя И также заносим в табл. 2.4.

Таблица 2.4 – Показатели мощностной характеристики.
