Курсовая работа: Тяговый и динамический расчет автомобиля ГАЗ-4301

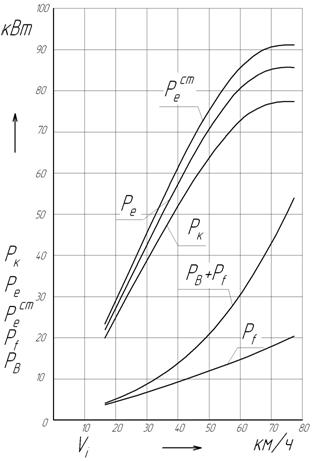

Рисунок 2.3 – График мощностной характеристики.

2.5 Динамическая характеристика автомобиля

Методы тягового (силового) и мощностного балансов затруднительно применять при сравнении тягово-динамических свойств автомобилей, имеющих различные снаряженные массы и грузоподъемность, так как при движении их в одинаковых условиях силы и мощности, необходимые для преодоления суммарного дорожного сопротивления, различны. От этого недостатка свободен метод решения уравнения движения с помощью динамической характеристики.

С этой целью воспользуемся безразмерной величиной D - динамическим фактором, равным отношению свободной силы тяги () к силе тяжести автомобиля Ga:

 .                                                                    (2.19)

Значения динамического фактора заносим в табл. 2.5.

Графическое изображение зависимости динамического фактора от скорости движения автомобиля на различных передачах в коробке передач и полной нагрузке на автомобиль называют динамической характеристикой автомобиля, т. е. D = f(V) (рис.2.4).

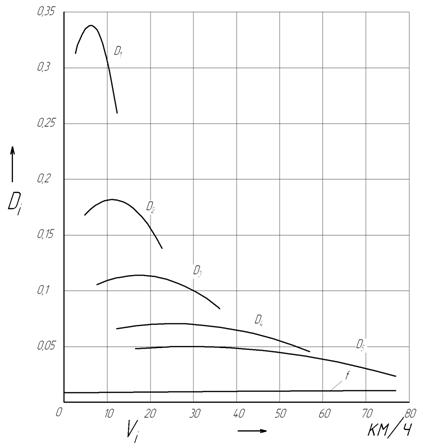

Рисунок 2.4 – График динамической характеристики.

2.6 Разгон автомобиля

Время равномерного движения автомобиля обычно невелико по сравнению с общим временем его работы. При эксплуатации в городах автомобили движутся равномерно всего 15 -20 % времени, 40 - 45 % - ускоренно и 30 - 40 % - замедленно.

Показателем динамических свойств автомобиля при разгоне служит интенсивность разгона или приемистость автомобиля.

Приемистость (интенсивность разгона) автомобиля характеризует его способность быстро трогаться с места и увеличивать скорость движения. Это свойство автомобиля имеет особенно большое значение в условиях городского движения при частых остановках и троганиях с места, а также характеризует быстроту осуществления обгонов в условиях загородного движения. Интенсивность разгона автомобиля измеряется величиной его ускорения.

2.6.1 Коэффициент вращающихся масс

Коэффициент учета вращающихся масс.

;                                                                (2.20)

где =0,03…0,05;  = 0,04… 0,06 для одиночных автомобилей. Принимаем  = 0,03 и  = 0,04 .

Рассчитываем коэффициенты учета вращающихся масс по формуле (2.20) для каждой передачи. Результаты сводим в таблицу 2.5.

2.6.2 Ускорение автомобиля при разгоне

Ускорение автомобиля определяют экспериментально или рассчитывают применительно к горизонтальной дороге с твердым покрытием хорошего качества при условии максимального использования мощности двигателя и отсутствии буксования колес.

Трогание автомобиля с места кратковременно и определяется преимущественно индивидуальными особенностями водителя. Поэтому считают, что разгон начинается с минимальной скорости Vmin на передаче, с которой происходит трогание автомобиля с места.

Величину ускорения в м/с находят из уравнения (2.21):

,         (2.21)

где  - ускорение свободного падения ( = 9,81 м/с ).

Значения ускорения для каждой передачи заносим в табл. 2.5.

Строим график ускорений автомобиля на передачах (рис. 2.5) в зависимости от скорости его движения.

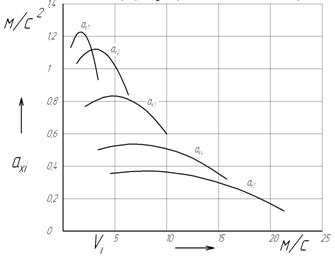

Рисунок 2.5 – График ускорения автомобиля.

Таблица 2.5 – Показатели тяговой характеристики автомобиля.
