Курсовая работа: Тяговый и динамический расчет автомобиля ВАЗ-2105

По рассчитанным значениям строим тяговую характеристику автомобиля (рисунок 3.1).

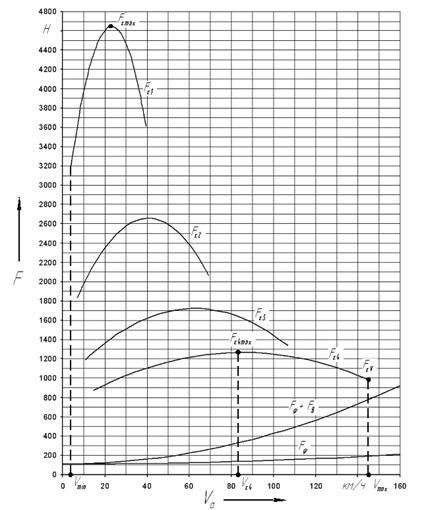

Рисунок 3.1 Тяговая характеристика автомобиля

Практическое использование тяговой характеристики автомобиля

По тяговой характеристике автомобиля определяем следующие показатели:

1. Максимальную скорость движения автомобиля. Ее определяют по абсциссе: точки пересечения кривых, совместной силы сопротивления воздуха и дорожного сопротивления и силы тяги на высшей передаче. У данного автомобиля сила тяги на высшей передаче, при максимальных оборотах двигателя больше совместной силы сопротивления воздуха и дорожного сопротивления. Можно сделать заключение, что у данного автомобиля имеется запас силы тяги, который позволит двигаться автомобилю по дороге с уклоном без снижения скорости.

Максимальная скорость движения автомобиля: Vmax = 145 км/ч.

2. Окружная сила Fкv при максимальной скорости Vmax: Н.

3. Максимальная окружная сила на высшей передаче Fк4max: Fк4max = 1265,8 Н.

4. Максимальная окружная сила Fкmax, развиваемая на ведущих колесах автомобиля: Fкmax = 4645,6 Н.

5. Минимальная устойчивая скорость движения автомобиля Vmin: Vmin = 3,953 км/ч.

6. Максимальная окружная сила по сцеплению шин ведущих колес с дорогой Fφ:

На данном покрытии (асфальтобетонное шоссе) сила сцепления ведущих колес с дорогой больше максимального значения окружной силы тяги.

7. Критическая скорость движения автомобиля по условию величины окружной силы на высшей передаче Vк4: Vк4 = 82,215 км/ч.

8. Скоростной диапазон автомобиля на высшей передаче dV4:

9. Силовой диапазон автомобиля на высшей передаче dF4:

Динамическая характеристика автомобиля

Методы силового и мощностного балансов затруднительно использовать при сравнении тягово-динамических свойств автомобилей, имеющих различные веса и грузоподъемности, т. к. при движении их в одинаковых условиях силы и мощности, необходимые для преодоления суммарного дорожного сопротивления различны. От этого недостатка свободен метод решения уравнения движения с помощью динамической характеристики. Поэтому воспользуемся методом решения уравнения движения с помощью динамической характеристики.

Графическая зависимость динамического фактора от скорости движения автомобиля при различных передачах и полной нагрузке называется динамической характеристикой.

Построение динамической характеристики

При построении динамической характеристики используем следующие допущения:

1) двигатель работает по внешней скоростной характеристике;

2) автомобиль движется по ровной горизонтальной дороге.

С целью построения динамической характеристики воспользуемся безразмерной величиной D - динамическим фактором, равным отношению свободной силы тяги (Fк - Fв) к силе тяжести автомобиля Ga:
