Курсовая работа: Технологія і організація утримання і ремонту доріг

Для першої ділянки:

Кmin=0,95 – для одягу капітального типу другої технічної категорії,

Кміц=0,99> Кmin=0,95, призначаємо поточний ремонт, оскільки Кз<1, та маючи на меті поліпшення зчепних якостей покриття.

Для другої ділянки:

Призначаємо для другої ділянки капітальний ремонт, оскільки Кміц=0,76  Кmin=0,95; для підсилення дорожнього одягу.

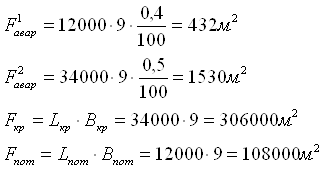

Обсяг робіт для капітального, середнього та поточного ремонтів дорожнього одягу являє собою площу поверхні, що підлягає ремонту (м2):

де Lкр, Lпот, Lі – відповідно довжини ділянок дороги, на яких необхідно виконати роботи з капітального, поточного ремонту та аварійні роботи, м;

Вкр, Впот, Ві – відповідно ширина поверхні дорожнього одягу із зміцненими смугами узбіч на ділянках капітального, поточного ремонту та аварійних робіт, для другої технічної категорії ця величина дорівнює 9м;

Fi – ступінь пошкодження поверхні дорожнього одягу, 0,4% та 0,5% для першої та другої ділянки відповідно.

Для обгрунтування виду ремонтних робіт будуємо лінійний графік показників експлуатаційної якості автомобільної дороги (рис. 2.1).

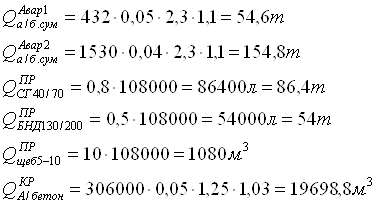

Потрібну кількість матеріалів для ремонтів дороги визначаємо за залежностями:

де  – об’єм матеріалів відповідно для капітального, поточного ремонту та аварійних робіт, м3;

 – вага матеріалів відповідно для капітального, поточного ремонту та аварійних робіт, т;

h, hi – відповідно товщина шару зміцнення при капітальному ремонті та глибина вибоїни при аварійних роботах, м;

Ку – коефіцієнт ущільнення суміші: для асфальтобетону – 1,25, для цементобетонну - 1.0;

Квтр, Квтрі – коефіцієнти втрат відповідно при капітального ремонту та аварійних робіт: приймаємо Квтр=1,03-1,05, Квтрі=1,05-1,1;

 - середня щільність сухого матеріалу в ущільненому стані відповідно для капітального ремонту та аварійних робіт, т/м3;

gv, gm – питомі витрати матеріалів для поточного ремонту відповідно за об’ємом (м3/1000м2) та вагою (кг/м2).

Результати розрахунків обсягів робіт та потреби матеріалів зводимо в таблицю.

Таблиця 2.1 - Об’єми робіт та матеріалів

3. Весняне, літнє та осіннє утримання дороги

Роботи з експлуатаційного утримання.

При утриманні виконуються роботи по:

1. Земляному полотну та водовідводу:

- профілювання та планування узбіч і укосів на окремих ділянках;

- ліквідація неорганізованих з’їздів;

- профілювання ґрунтових автомобільних доріг та об'їздів;

- ліквідація розмивів, промоїн, деформацій і руйнувань земляного полотна;

- розчищення земляного полотна від обвалів, зсувів, селевих виносів, осипів та каменепадів, снігових лавин;

- прочищення водовідвідних канав;

- догляд за водовідводом з поверхні дорожнього одягу і земляного полотна, в тому числі біля автобусних зупинок, майданчиків відпочинку, павільйонів та ін.

2. Дорожньому одягу та покриттю:

- засипання кам’яними матеріалами місць виступу органічних в’яжучих на поверхню покриття;

- розборка ділянок доріг;

- відновлення та заміна окремих бордюрів.

3. Штучних спорудах:

- ліквідація пошкоджень елементів штучних споруд (бар’єрних та перильних огороджень, настилів, стояків та підпірних стінок, дренажних систем, конусів, ремонт кам’яної кладки, штукатурки та ін.);

- усунення деформацій, тріщин, руйнувань захисних шарів;

- фарбування елементів мостових споруд чи їх окремих елементів;

- антисептування та заміна пошкоджених елементів дерев’яних мостів;

- заміна дефектних заклепок, болтів;

- ліквідація незначних пошкоджень наплавних мостів;

- ліквідація розмивів та відновлення, укріплення берегів у зоні штучних споруд;

- виявлення тріщин і сколювань на бетонних елементах і своєчасне прийняття запобіжних заходів;

- видалення сторонніх предметів для забезпечення стоку зливних та паводкових вод;

- заготовка щитів, закриття восени і відкриття весною отворів труб;

- утримання та обслуговування наплавних мостів – збирання та розбирання сезонних (тимчасових) споруд, догляд за підйомними та розбірними механізмами, наплавними засобами;

- улаштування реперів на підходах до штучних споруд та міток на прогонових будовах для інструментального спостереження за проблемними мостами;

- гідрофобізація елементів мостів.

4. Дорожніх пристроях і облаштуванню доріг:

- усунення пошкоджень елементів архітектурно-художнього оформлення та благоустрою автомобільних доріг;

- фарбування елементів облаштування автомобільних доріг;

- забезпечення освітлення на ділянках доріг у межах населених пунктів, транспортних розв'язках та штучних спорудах, на яких відповідними органами встановлено потребу освітлення;

- встановлення лічильників для підрахунку інтенсивності руху автотранспорту;

- утримання служби та засобів технологічного дорожнього зв'язку;

- організація та обслуговування інформаційного забезпечення;

- організація та обслуговування комп’ютерних мереж.

5. Організації та безпеці дорожнього руху:

- заміна та встановлення відсутніх окремих дорожніх знаків, шлагбаумів і стовпчиків, знаків індивідуального проектування, світлоповертальних елементів, усунення незначних пошкоджень огороджень, напрямних пристроїв;

- відновлення або нанесення нової вертикальної та горизонтальної розмітки, влаштування огороджень протяжністю до 1000 м;

- влаштування тимчасової горизонтальної розмітки;

- оборка гірських схилів уздовж доріг.

6. Озелененню:

- влаштування алейних чи декоративних насаджень;

- видалення та заміна старих дерев;

- прибирання старих, повалених та аварійних дерев, які створюють або можуть створити аварійну ситуацію;

- обрізання дерев, що заважають видимості водіям транспортних засобів;

- ліквідація чагарникової порослі на узбіччях і смузі відводу, укосах, розділювальній смузі, бермах;

- періодичне скошування трави, боротьба з бур'янами у межах земляного полотна на узбіччях і в смузі відводу, бермах; підсівання травосуміші на окремих місцях;

- догляд за придорожніми лісонасадженнями;

- вирощування саджанців в розсадниках та посадка їх замість видалених, забезпечення елементами декоративного оформлення;

- засівання багаторічними травосумішами поверхні укосів насипів і виїмок, розділювальної смуги, місць біля майданчиків зупинок транспортних засобів, майданчиків відпочинку, влаштування квітників з додаванням гумусового ґрунту і проведення агротехнічних заходів.

7. Прибиранню:

- забезпечення санітарного стану та естетичного вигляду смуги відводу;

- прибирання сторонніх предметів з проїзної частини;

- знепилювання та систематичне очищення проїзної частини, узбіччя, майданчиків відпочинку, автопавільйонів, переходів пішохідних доріжок і тротуарів від сміття та бруду;

- очищення від бруду елементів огородження і перил, дорожніх знаків;

- очищення від бруду та сміття мостів та труб.

Роботи з капітального ремонту.

До капітального ремонту автомобільних доріг і дорожніх споруд відносяться роботи по:

1. Земляному полотну та водовідводу згідно з ВБН В.2.3-218-171:

- виправлення земляного полотна у плані, поздовжньому і поперечному профілях на окремих ділянках; усунення руйнувань на ділянках, що виникли внаслідок недостатнього водовідводу;

- влаштування дренажів, ізолюючих прошарків; укріплення укосів та інші роботи, що забезпечують стійкість земляного полотна;

- відновлення діючих та влаштування нових споруд водовідводу, берегозахисту та зливової каналізації;

- влаштування земляного полотна та водовідводу на розширеннях для додаткових смуг, на підйомах, майданчиках для зупинки і стоянки транспортних засобів, на перехрестях (у тому числі у різних рівнях), майданчиках відпочинку, під'їзних автомобільних дорогах до розв'язок, об'єктів дорожньо-ремонтних служб, об'єктів сервісу, до діючих прикордонних пунктів та пунктів пропуску;

- розкриття виїмок для забезпечення видимості на кривих у плані;

- уположення укосів земляного полотна до нормованих значень;

- рекультивація земель, що використовувались як ґрунтові та піщані кар'єри, а також при розміщенні елементів дороги, споруд при прокладанні за новим напрямком.

2. Дорожньому одягу та покриттю згідно з ВБН В.2.3-218-186:

- підсилення та влаштування нового дорожнього одягу в місцях розширення проїзної частини, виправлення і перебудови земляного полотна, на перехрестях (у тому числі у різних рівнях), примиканнях, розворотних майданах,встановлення нових бордюрів і укріплюючих смуг по краяхудосконалених покриттів;

- ліквідація колій глибиною більш 45 мм із заміною нестабільних шарів дорожнього одягу методами фрезерування і регенерації на ширину смуг руху або на всю ширину покриття з укладанням одного чи декількох шарів асфальтобетону;

- поновлення профілю щебеневих, гравійних поліпшених покриттів з додаванням кам'яних матеріалів більше 500 м3 на один кілометр;

- влаштування і ремонт віражів на горизонтальних кривих;

- перемощування бруківок з повною чи частковою заміною піщаної основи або влаштування удосконалених покриттів з використанням старих бруківок (понад 50 % загальної площі) як основи;

- влаштування тротуарів протяжністю до 1000м;

- влаштування більш удосконалених типів покриттів з використанням старих, як основи;

3. Штучних спорудах згідно з СНиП 2.05.03; СНиП 3.06.04; ДБН В.2.3-6:

- перебудова існуючих мостових споруд і водопропускних труб;

- підсилення, поширення мостових споруд з доведенням їх габаритів та(або) вантажопідйомності до розрахункових;

- заміна, відбудова та підсилення опор, торкретування поверхні, відновлення облицювання масивних опор, цементація кам'яної кладки, заміна дренажу, ліквідація місцевих розмивів біля опор;

- поновлення, підсилення, заміна елементів прогонових будов і опорних частин (заміна пошкоджених елементів поясів і ферм металевих прогонів, заміна балок прогонових будов, заміна опорних частин тощо), встановлення їх в проектне положення;

- заміна залізобетонних та металевих огороджень;

- заміна тротуарних блоків;

- заміна гідроізоляції та покриття проїзної частини ;

- заміна перехідних плит сполучення мостової споруди з насипом, в тому числі з відновленням дренуючої засипки.

І т. інше.

Роботи з поточного (планово-попереджувального) ремонту.

При поточному (планово-попереджувальному) ремонті виконуються роботи по:

1. Земляному полотну і водовідводу:

- усунення окремих пошкоджень земляного полотна, дренажних та водовідвідних споруд, підвідних і відвідних русел біля мостів і труб;

- зменшення ухилів насипів;

- ліквідація неорганізованих з'їздів;

- влаштування ґрунтових банкетів і берм для захисту укосів від розмивів і для затримки принесеного снігу;

- відновлення водовідводу на перехрестях і примиканнях, майданчиках для зупинки, стоянках автомобілів, під'їзних дорогах до об'єктів дорожньо-ремонтної служби, визначних місць, поромних переправ і т. ін.;

- ліквідація деформацій і руйнувань земляного полотна;

- розчистка обвалів, зсувів, селевих виносів, осипів та каменепадів;

- укріплення узбіч та укосів земляного полотна і виїмок;

- термінові роботи по ліквідації пучин.

2. Дорожньому одягу та покриттю:

- влаштування поверхневих обробок та інших шарів зносу для підвищення шорсткості, поліпшення рівності покриттів і вирівнювання поперечного профілю;

- ремонт та відновлення зношених верхніх шарів цементобетонних, асфальтобетонних та інших покриттів, у тому числі за технологією регенерації та профілювання, діагностика дорожніх одягів;

- влаштування тонкошарових покриттів з емульсійно-мінеральних та асфальтобетонних сумішей поверх існуючих дорожніх одягів;

- розшивка та герметизація тріщин та швів на покриттях;

- поновлення профілю щебеневих, гравійних поліпшених покриттів з додаванням до 50 % товщини шару нових матеріалів;

- відновлення профілю і посилення окремих ділянок проїзної частини щебеневих, гравійних і ґрунтових доріг з додаванням місцевих дорожньо-будівельних матеріалів: щебеню, гравію, шлаку, кам'яних висівок та т. ін. - до 500 м3 на 1 км;

- перемощення окремих ділянок бруківки (до 50 % загальної площі ділянки);

- суцільний ремонт окремих ділянок дорожнього покриття;

- влаштування тротуарів;

- заміна окремих плит цементобетонних покриттів;

- ремонт віражів на горизонтальних кривих.

І таке інше.

4. Зимове утримання дороги

Розрахунок об’ємів снігоприносу до дороги виконуємо методом румбів. Будуємо розу об’ємів снігопереносів. Потім виконуємо розрахунок об’ємів снігоприносу до дороги праворуч Wп та ліворуч Wл.

 (4.1)

де К – коефіцієнт кореляції;

gi – снігоперенос по і-му румбу, м3/пог. м;

αі – кут між напрямком ділянки дороги і напрямком і-го румбу, град.

За результатами розрахунків будуємо епюри снігоприносів до дороги.

4.1 Проектування снігозахисту дороги

Проектування снігозахисту дороги виконуємо з урахуванням снігоприносу, снігомісткості існуючих лісосмуг та інших перешкод, затримуючих сніг.

Частину снігу, який приноситься до дороги , затримують існуючі лісосмуги.

W1 = W – Wc ,

де W – об’єм снігоприносу до дороги з лівої або правої сторони, м3/пог.м

W1 – об’єм снігоприносу з урахуванням снігомісткості лісосмуг, м3/пог.м (дефіцит снігомісткості лісосмуг)

Wс – снігомісткість існуючих лісосмуг, м3/пог. м

Відстань від бровки земляного полотна до снігозахисної лісосмуги, ширину лісосмуг та відстань між ними визначаємо за типовими схемами.

Якщо лісосмуга розташована від дороги на відстані меншій, ніж довжина подвітряного снігового шлейфу, на проїзній частині утворюються снігові намети й така лісосмуга не захищає, а, навпаки, сприяє формуванню снігових наметів на дорозі. В такому разі необхідно збільшити ширину лісосмуги і таким чином віддалити крайній ряд насаджень з боку поля від дороги на достатню відстань.

На ділянках доріг, де відведення землі під улаштування нових та посилення існуючих снігозахисних лісосмуг недостатнє, слід застосовувати тимчасові снігоутримуючі засоби та обладнання: переносні решітчасті щити, тимчасові просторові засоби (ТПЗ), полімерні засоби (ТПЗ), полімерні сітки, снігові вали, траншеї та стінки, загорожі із хмизу, очерету та ін.

Щити висотою 1,5 або 2 м установлюють суцільною лінією паралельно осі дороги, прив’язуючи їх до кілків або міцно зв’язуючи верхні кінці. Число рядів та порядок перестановки щитів встановлюють залежно від об’єму снігоприносу.

Тимчасові просторові засоби виробляють з полімерних матеріалів та встановлюють паралельно осі дороги.

Снігозахисне обладнання з полімерних сіток застосовують при об’ємі снігоприносу до 75 м3/пог.м. Полімерні сітки прикріплюють до кілець на висоті 25 см над рівнем землі на відстані 60 м від бровки земляного полотна.

Для снігозахисту місцевих доріг рекомендують користуватися щитами із хмизу чи очерету, снігомісткість і схему установки яких слід приймати для дерев’яних решітчастих щитів.

Найефективнішим способом є комплексний снігозахист доріг, який передбачає оптимальне поєднання снігозахисних лісосмуг та тимчасових снігозатримуючих засобів та обладнання. При цьому снігомісткість комплексного снігозахисту приймають як суму снігомісткості лісосмуг та тимчасових засобів.

4.2 Технологія та організація снігоочищення дороги

Патрульне снігоочищення виконують в період снігопаду для запобігання ущільнення снігу колесами автомобілів та формування сніжно-льодового накату. Час між проходженням плужно-щіткових снігоочищувачів при патрульному снігоочищуванні визначаємо за формулою

де ρс – щільність снігу на покритті, г/см3 (ρс = 0,07-0,25г/см3)

hmax – максимально допустима товщина пухкого снігу, мм

ρв – щільність води (ρв = 1г/см3)
