Курсовая работа: Электроснабжение сельского населенного пункта

Расчетная нагрузка с учетом перспективы развития определяется по формуле

(6.1)

где    кр - коэффициент роста нагрузок.

Мощность трансформатора выбирается по таблицам 22 приложения 1 [1] «Интервалы роста нагрузок для выбора трансформаторов», исходя из условия,

Где    Sэн – нижний экономический интервал;

Sэв – верхний экономический интервал.

Выбранный трансформатор проверяется по коэффициенту систематических перегрузок согласно приложения 1 таблицы 26 [1].

Выбранный трансформатор проверяется по коэффициенту систематических перегрузок

Технические данные выбранного трансформатора заносятся в таблицу 6.1

Таблица 6.1 - Технические данные трансформатора

Для электроснабжения сельских потребителей на напряжении 0,38/0,22 кВ непосредственно возле центров потребления электроэнергии сооружают трансформаторные пункты или комплектные трансформаторные подстанции на 35, 6-10/0,38-0,22 кВ. Обычно мощности трансформаторных пунктов не очень значительны, и иногда их размещают на деревянных мачтовых конструкциях. Комплектные трансформаторные подстанции устанавливают на специальных железобетонных опорах. Трансформаторные пункты при использовании дерева монтируют на АП-образных опорах. Они имеют невысокую стоимость, и их сооружают в короткий срок, причем для их сооружения используют местные строительные материалы.

Комплектные подстанции полностью изготавливают на заводах, а на месте установки их только монтируют на соответствующих железобетонных опорах или фундаментах. Эксплуатация таких трансформаторных пунктов и комплектных подстанций очень проста, что обусловило их широкое применение в практике вообще и, особенно в сельской энергетике. Их применяют также на окраинах городов, а иногда и в качестве цеховых пунктов электроснабжения на заводах и фабриках. На этих подстанциях имеется вся необходимая аппаратура для присоединения к линии 35, 6-10 кВ (разъединитель, вентильные разрядники, предохранители), силовой трансформатор мощностью от 25 до 630 кВА и распределительное устройство сети 0,38/0,22 кВ, смонтированное в герметизированном металлическом ящике. На конструкции подстанции крепят необходимое число изоляторов для отходящих воздушных линий 0,38/0,22 кВ. К установке принимается комплектная трансформаторная подстанция киоскового типа с силовым трансформатором мощностью 400 кВА.

8. Определение места расположения распределительной подстанции. Конфигурация сети высокого напряжения и определение величины высокого напряжения



Распределительные, как и потребительские трансформаторные подстанции следует располагать в месте, которое максимально приближено к центру электрических нагрузок. Координаты центра электрических нагрузок определяются аналогично сети 0,38 кВ.



Таблица 8.1 - Координаты потребителей сети высокого напряжения

х	1,5	8	6,5	8	8,5	8,5
у	5	7	6	5	5	3

Если рекомендуемое в задание место расположения трансформаторной подстанции имеет координаты, которые удалены от центра электрических нагрузок, то тогда трансформаторную подстанцию необходимо перенести в вершину квадрата, которая располагается ближе всего к центру электрических нагрузок.

Х=(474+1825,29+1746,86+1039,22+3833,22+3426,39)/330,81=6,87 км

Y=(1580,02+1597,13+1612,49+649,51+2254,83+1209,31)/330,81=4,95 км

Районная трансформаторная подстанция устанавливается в точке С. Конфигурация сети высокого напряжения приведена на рисунке 8.1

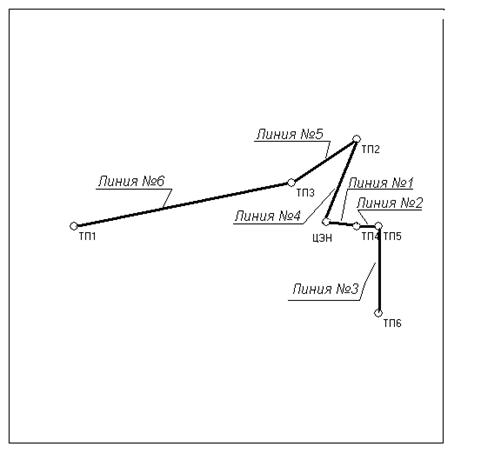

Рисунок 8.1 - Конфигурация сети высокого напряжения.

Оптимальное напряжение определяется по формуле

где Lэк – эквивалентная длина линии, км;

Р1 – расчётная мощность на головном участке, кВт.

Эквивалентная длина участка определяется по формуле



Где Li – длина i-го участка линии, км;

Рi – мощность i-го участка линии, кВт.

Эквивалентная длина составит



Lэк=5,385+0,000771×(638,68+452,519+383,27+1253,338+185,699+801,759)= =8,249 км

 кВ.



9. Определение нагрузок в сети высокого напряжения

Нагрузки определяются для каждого участка сети. Если расчётные нагрузки отличаются по величине не более чем в четыре раза, то их суммирование ведётся методом коэффициента одновремённости по формулам

где    ко – коэффициент одновремённости;

в противном случае суммирование нагрузок ведется методом надбавок по формулам

,

,

Где Рmax; Qmax – наибольшие из суммируемых нагрузок, кВт, квар;

DРi; DQi – надбавки от i-х нагрузок, кВт, квар.

Расчёт ведётся для участка РТП-ТП1, результаты остальных расчётов показаны в таблицу 9.1

Pд=400,88+90+178+170+194+299=1331,88 кВт,

Qд=255,8+39,5+20,4+127+155+3,8=601,5 квар,

 кВА

Pв=362,3+90+178+110+178+44=962,3 кВт,

Qв=249,5+39,5+15,1+74,5+139+17,2=534,8 квар,

 кВА

Таблица 9.1 - Результаты суммирования нагрузок в сети высокого напряжения

10. Расчёт сечения проводов сети высокого напряжения

Расчёт сечения проводов сети высокого напряжения производится по экономической плотности тока

    ,

Где Iр – расчётный ток участка сети, А;

jэк – экономическая плотность тока, А/мм2

Продолжительность использования максимума нагрузки Тм приводится в табл.10 П.1[1].

Максимальный ток участка линии высокого напряжения определяется по формуле

,

Где Sp – полная расчетная мощность, кВА;

Uном – номинальное напряжение, кВ.

Расчёт сечения проводов ведётся для всех участков сети ТП1-ТП6, расчет сечения проводов на остальных участках ведется аналогично, и результаты расчётов сводятся в таблицу10.1

Таблица 10.1 - Расчёт сечения проводов в сети высокого напряжения
