Курсовая работа: Электроснабжение сельского населенного пунктаПотеря мощности и энергии, теряемые в высоковольтных линиях, в процентах от потребляемой определяется по формуле , , ∆P%=0,866 %, ∆W%=0,479 %. Потери мощности и энергии в высоковольтной сети не должны превышать 10%. Потери мощности в трансформаторе определяются по формуле где DРх.х – потери холостого хода трансформатора, кВт (табл.28 П.1 [1]); DРк.з – потери в меди трансформатора, кВт (табл.28 П.1 [1]); b - коэффициент загрузки трансформатора. Потери энергии в трансформаторе определяются по формуле , ∆Pтр= 1,35+1,586×5,5= 10,077 кВт, ∆Wтр= 1,35×8760+1,586×5,5×1885,992= 13720,72 кВт×ч. 13. Определение допустимой потери напряжения в сети 0,38 кВВ минимальном режиме определяется регулируемая надбавка трансформатора где - надбавка на шинах РТП в минимальном режиме, %; - потеря напряжения в линии 35 кВ в минимальном режиме, %; - потеря напряжения в трансформаторе в минимальном режиме, %; - конструктивная надбавка трансформатора, %. Допустимая потеря напряжения в линии 0,38 кВ в максимальном режиме определяется по формуле , Vрег=5-1+0,081+0,243-5=-0,675 %, принимается стандартная регулируемая надбавка равная 0 %, ∆Uдоп=9-0,326-0,972+5-5-(-5)+(0)=12,701 %, что составляет 48,26 В. 14. Определение сечения проводов и фактических потерь напряжения, мощности и энергии в сетях 0,38 кВСечения проводов магистрали по допустимой потере напряжения определяются по формуле где g - удельная проводимость провода, (для алюминия g=32 Ом м /мм2); DUдоп.а – активная составляющая допустимой потери напряжения, В; Рi – активная мощность i-го участка сети, Вт; Li – длина i-го участка сети, м; Uном – номинальное напряжение сети, В. Активная составляющая допустимой потери напряжения определяется по формуле , где DUр – реактивная составляющая допустимой потери напряжения, В. реактивная составляющая допустимой потери напряжения определяется по формуле , где Qi – реактивная мощность i-го участка сети, квар; Li – длина i-го участка сети, км; хо – удельное индуктивное сопротивление провода, Ом/км; Uном – номинальное напряжение, кВ. Участки принимаются для последовательной цепи от источника до расчетной точки. Мощность конденсаторной батареи определяется по формуле , где Рр – расчетная мощность кВт; – коэффициент реактивной мощности до компенсации; – оптимальный коэффициент реактивной мощности. Расчетная реактивная мощность после установки поперечной компенсации определяется по формуле , где Qp.дк. – расчетная реактивная мощность до компенсации. Линия №1 ТП-6 - 352 + 352 - 113 ∆Up= (0,299/0.38)×(2×0,025+0×0,016492)=0,039 В, ∆Uд.а.=48,259-0,039=48,22 В, 106492/586361,599=0,181 мм2. Принимается алюминиевый провод сечением 16 мм2 марки AC-16. ∆Uф= ((3,6×1,8+2×0,299×25)/380+((1×1,8+0×0,299×16,492)/380)=0,543 В, ∆U%ф= (0,543/380)×100=0,143 %. Линия №2 ТП-6 - 512 + 512 - 155 ∆Up= (0,299/0.38)×(12×0,1822+12×0,240185)=4,001 В, ∆Uд.а= 48,259-4,001=44,258 В, 10996925/538182,757=20,433 мм2. Принимается алюминиевый провод сечением 25 мм2 марки AC-25. ∆Uф=((27,399×1,139+12×0,299×182,2)/380+((25×1,139+12×0,299×240,185)/ /380)=36,992 В, ∆U%ф= (36,992/380)×100=9,734 %. Линия №3 ТП-6 - 142 + 142 - 545 ∆Up= (0,299/0.38)×(23,6×0,275181+20×0,305163)=9,945 В, ∆Uд.а =48,259-9,945=38,314 В, 30338154/465904,953=65,116 мм2. Принимается алюминиевый провод сечением 70 мм2 марки AC-70. ∆Uф=((54,799×0,411+23,6×0,299×275,181)/380+((50×0,411+20×0,299×305,163)/ /380)=42,838 В, ∆U%ф= (42,838/380)×100=11,273 %. Линия №4 ТП-6 - 542 + 542 - 603 ∆Up= (0,299/0.38)×(15,199×0,428122+0,32×0,15654)=5,177 В, ∆Uд.а =48,259-5,177=43,082 В, 15265120/523889,05=29,138 мм2. Принимается алюминиевый провод сечением 35 мм2 марки AC-35. ∆Uд.а=((35,399×0,829+15,199×0,299×428,122)/380+((0,699×0,829+0,32×0,299×156,54)//380)=38,519 В, ∆U%ф= (38,519/380)×100=10,136 %. Таблица 14. - Потери напряжения на элементах сети

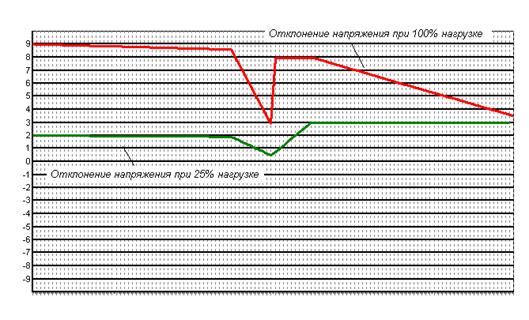

Рисунок 14.1 - Диаграмма отклонения напряжения Потери мощности и энергии в линиях 0,38 кВ определяются аналогично потерям мощности и энергии в высоковольтной линии, результаты расчётов указываются в таблице 14.2 Таблица 14.2 - Потери мощности и энергии в сети 0,38 кВ
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
