Реферат: Соединения деталей и узлов машин

Дополнительно проверяют поверхность кон­такта клина и втулки на смятие, хвостовую часть стержня на срез, а также прочность втул­ки как толстостенной трубы, подверженной внутреннему давлению.

7. Профильные соединения

Профильными назы­вают соединения, в которых ступица (втул­ка) насаживается на фасонную поверх­ность вала и таким образом обеспечи­вается жесткое фиксирование деталей в ок­ружном направлении и передача враще­ния. В качестве примера показано соединение на квадрате со скруг­ленными углами (для снижения концент­рации напряжений); применяются также соединения эллиптического и треугольного сечений.

Рисунок 8 – Профильное соединение

По сравнению со шпоночными и шлице­выми эти соединения имеют небольшую концентрацию напряжений и более высо­кую точность центрирования. Однако сложность изготовления профильной по­верхности ограничивает области примене­ния соединений.

      Расчет соединений. Профильные соеди­нения рассчитывают на смятие. Условие прочности по допускаемым напряжениям для соединения имеет обычный вид:

где l - длина соединения, обычно l=(1?2)d; b - ширина прямолинейной части грани; [σсм]­ допускаемое напряжение смятия, для термообработанных поверхностей [σсм]=100?140 МПа.

8. Сварные соединения

Сварные соединения - это не­разъемные соединения, основанные на ис­пользовании сил молекулярного сцепления и получаемые путем местного нагрева де­талей до расплавленного состояния (свар­ка плавлением электродуговая, электро­шлаковая и др.) или до тестообразного со­стояния, но с применением механической силы (контактная сварка).

Дуговая сварка металлическим электродом осуществляется электрической дугой между электродом и изделием. Выделяе­мое тепло оплавляет соединяемые детали и расплавляет электрод (или присадочный материал), который дает дополнительный металл для формирования шва. Дуговая электрическая сварка является крупным русским изобретением (Н. И. Бенардос, 1882 г., и Н. Г. Славянов, 1888 г.).

Основным способом механизированной дуговой сварки, обеспечивающим ысокое качество шва, производительность и экономичность процесса, является автоматическая сварка под слоем флюса. Особенно эффективно применение автоматической сварки в серийном производстве и для конструкций с длинными швами. Для конструкций с коротки­ми разбросанными швами применяют полу­автоматическую шланговую свар­ку, а при малом объеме сварочных работ­ ручную дуговую сварку.

Для сварки металлических деталей малой толщины, деталей из высоколегированных ста­лей, цветных металлов и сплавов получили рас­пространение дуговая сварка в среде защитных газов, сварка в углекислом газе и аргонодуговая сварка.

Электрошлаковая сварка так же, как и дуговая, представляет собой сварку плав­лением; при прохождении тока через шлаковую ванну от электрода к изделию выделяется теп­лота, расплавляющая основной и присадочный материалы. Электрошлаковая сварка предназ­начена для соединения деталей толщиной от30 мм до 1?2 м. Электрошлаковая сварка поз­воляет заменять сложные тяжелые цельноли­тые и цельнокованые конструкции сварными из поковок, отливок или листов, позволяет фор­мировать переходные поверхности (галтели), что значительно облегчает и удешевляет произ­водство. Электрошлаковую сварку применяют, в частности, для чугунных отливок.

Контактная сварка основана     на разогреве стыка теплотой, выделяющейся при пропускании через него электрического тока, и сдавливании деталей. Контактную сварку при­меняют преимущественно в серийном и массо­вом производствах.

При сварке трением используется теп­лота, выделяемая в процессе относительного движения свариваемых деталей, преимущест­венно тел вращения.

Применяют также специальные виды сварки:

1) диффузионную, позволяющую соединять разнородные материалы и обеспечивающую ми­нимальное изменение свойств соединения по сравнению со свойствами основных материалов;

2) электронно-лучевую (весьма экономически выгодную) и лазерную, обеспечивающие узкую зону проплавления, малые деформации и поз­воляющие сварку закаленных деталей;

3) радиочастотную, преимущественно приме­няемую для тонких труб и весьма производи­тельную;

4) ультразвуковую в приборостроении для де­талей малой толщины из однородных и разно­родных металлов;

5) сварку взрывом, преимущественно для по­крытий.

Существенные перспективы, в частности для повышения

производительности сварки и резки, дает применение плазменного процесса.

Весьма эффективны наплавки, повышаю­щие износостойкость в 3?10 раз. Возможна наплавка слоя практически любого металла или сплава на заготовку из обычной конструкцион­ной стали.

Широко применяют восстановительные на­плавки, но еще недостаточно применяют наплав­ки, выполняемые в процессе изготовления, хотя они наиболее выгодны. Успешно наплавляют клапаны автомобильных двигателей и дизелей, лемехи, бандажи железнодорожных колес, про­катные валки.

Разработана сварка пластмасс газовыми теплоносителями, нагревательными элементами ТВЧ., ультразвуком, трением, с помощью хими­ческих реакций.

Сварные соединения по взаимному рас­положению соединяемых элементов можно разделить на следующие группы:

1) Соединения стыковые. Соединяемые элементы являются продолжением один другого, сварку производят по торцам.

2) Соединения нахлесточные. Боковые поверхности соединяемых элементов час­тично перекрывают одна другую.

3) Соединения тавровые. Соединяемые элементы перпендикулярны или реже на­клонны один к другому. Один элемент торцом приваривается к боковой поверх­ности другого.

4) Соединения угловые. Соединяемые элементы перпендикулярны или наклонны один к другому и привариваются по кром­кам.

Применение стыковых соединений, как наиболее близких к целым деталям, рас­ширяется, а применение нахлесточных­ сокращается.

Применение сварных конструкций обес­печивает существенную экономию металла по сравнению с клепаными и литыми. Экономия металла по сравнению с клепаными конструкциями получается в основном ввиду:

а) полного использования рабочих сече­ний соединяемых элементов без ослабле­ния их отверстиями для заклепок;

б) возможности непосредственного со­единения элементов без вспомогательных деталей (накладок).

   Общая экономия металла составляет в среднем 15?20 %.

Экономия металла по сравнению с ли­тыми конструкциями достигается благо­даря:

 а) более высоким механическим свойст­вам материалов и меньшим остаточным напряжениям;

б) более тонким стенкам;

в) меньшим припускам на механиче­скую обработку.

 Сварные стальные конструкции легче чу­гунных литых на величины до 50%, а стальных литых - до 30 %.

Для сварки характерны высокие эконо­мические показатели: малая трудоемкость процесса, относительно низкая стоимость оборудования, возможность автоматиза­ции и т. д. Относительно низкая стоимость сварочного оборудования определяется тем, что оно не связано с использованием больших сил (как кузнечно-прессовое обо­рудование) и с необходимостью плавления большого количества металла (как литей­ное производство).

Недостатком сварки является неста­бильность качества шва, зависящая от квалификации сварщика. Этот недостаток в значительной степени устраняется приме­нением автоматической сварки.

Сварка является основным видом полу­чения соединений металлических строи­тельных конструкций. Наиболее прогрес­сивно изготовление металлических конст­рукций на заводах сваркой, а их соедине­ние на строительных объектах высоко­прочными болтами.

Сварка позволяет удешевлять и совер­шенствовать конструкции деталей, полу­ченных разными заготовительными опера­циями, поковок, проката, отливок и дета­лей из разных материалов.

Широкое применение находят сварные конструкции из гнутых или штампованных элементов. Эти конструкции допускают ра­циональные формы при малой трудоем­кости.

Общим исходным условием проектиро­вания сварных соединений является ус­ловие равно прочности шва и соединяемых элементов.

Расчет сварных конструкций. Прочность сварных соедине­ний при переменной нагрузке.

Сварные соединения, равнопрочные при статических нагрузках соединяемым эле­ментам, при переменных нагрузках оказы­ваются относительно слабее.

Это объясняется: 1) концентрацией напряжений (связанной с геометрией стыка, сварочными дефектами, а для фланго­вых и косых угловых швов – совместной работой с соединяемыми элементами); 2) остаточными напряжениями; в) литей­ной структурой шва, изменением струк­туры металла около шва и выгоранием легирующих компонентов.

Наибольшим сопротивлением перемен­ным нагрузкам обладают стыковые соеди­нения, особенно при снятых механической обработкой утолщениях.

Прочность сварных соединений при действии переменных нагрузок сильно за­висит от качества швов. Например, при наличии в стыковых швах даже незна­чительного непровара прочность снижает­ся на 50 %. Такое же снижение получается от сварки электродами с тонкими покры­тиями.

Большое значение имеет конструкция швов. Например, прочность при перемен­ных нагрузках тавровых соединений со скосами кромок в связи с меньшей кон­центрацией напряжений в 1,5 раза выше, чем без разделки кромок. От постановки накладок для усиления стыковых соедине­ний прочность при переменных нагрузках, как правило, не только не увеличивается, но, наоборот, уменьшается в связи с появ­лением источников резкой концентрации напряжений.

Следует избегать совмещения сварных швов с местами концентрации напряжений от формы. Следует обеспечивать равно­мерную толщину швов, в частности исклю­чать большие скопления наплавленного металла в местах пересечения швов. Следует так располагать швы, чтобы было удобно их сваривать и контроли­ровать.

Кардинальным средством повышения прочности сварных соединений при пере­менных нагрузках является наклеп дробью и чеканка.

В опытах на сварных лабораторных образцах дробеструйной обработкой уда­валось повысить прочность более чем в 1,5 раза и даже довести прочность до прочности целых образцов; прочность соединений электрошлаковой сваркой уда­валось повысить в 2 раза.

Выбор допускаемых напряже­ний. Допускаемые напряжения в сварных швах при статической нагрузке задаются в долях от допускаемого напряжения ос­новного металла соединяемых элементов на растяжение в зависимости от способа сварки.

Допускаемые напряжения основного ме­талла в металлических строительных и крановых конструкциях (в соответствии со «Строительными нормами и правилами» ) определяют по зависимости

где R - расчетное сопротивление разру­шению (R=0,9σТ для низкоуглеродистой и R=0,85σТ для низколегированной ста­ли); m - коэффициент условий работы, в большинстве случаев равный 0,9; при повышенной податливости элементов и в некоторых других случаях т=0,8; kH­ - коэффициент надежности, обычно kH=1?1,2, для подкрановых балок при тяжелом режиме kH=1,3?1,5.

Обычно = σТ/(1,35?1,6) для углеродистых и = σТ/(1,5?1,7) для легированных сталей.

В строительных конструкциях при пе­ременных нагрузках расчетные сопротив­ления или допускаемое напряжение умно­жают на коэффициент γ=с/(а-br), если наибольшее напряжение растягивающее, или на коэффициент γ=с/(а-br), если наибольшее напряжение сжимающее, где r=σmin/σmax характеристика цикла, а, b, с - коэффициенты.

Расчет на сопротивление усталости машиностроительных свар­ных конструкций можно прово­дить по основному металлу вблизи шва, если обеспечена статическая равнопроч­ность со швами.

Расчет на надежность сварных соединений. На основании отечественных и зарубежных исследований, содержащих диапазон рас­сеяния предела выносливости сварных соединений: стыковое соединение, сварка автоматическая и полуавтомати­ческая 0,03; то же, сварка ручная 0,05; нахлесточное соединение 0,06; сварные двутавровые балки 0,05; сварные короб­чатые балки 0,09.

Окалина может служить са­мостоятельным источником вариации пре­дела выносливости с коэффициентом 0,06. Эти коэффициенты должны квадратически суммироваться с коэффициентом вариации для деталей одной плавки без сварного шва и коэффициентом по плавкам.

9. Паяные соединения

Паяные соединения - это неразъемные соединения, обеспечиваемые силами моле­кулярного взаимодействия между соеди­няемыми деталями иприпоем. Припой­ - это сплав или металл, вводимый в расплав­ленном состоянии в зазор между соединяе­мыми деталями и имеющий более низкую температуру плавления, чем соединяемые детали. Отличие пайки от сварки - отсут­ствие расплавления или высокотемпера­турного нагрева соединяемых деталей.

Связь в паяном шве основана на:

растворении металла деталей в расплав­ленном припое;

взаимной диффузии элементов припоя  и металла соединяемых деталей;

  бездиффузионной атомной связи.

Прочность паяного шва существенно выше, чем припоя, в связи с растворением в слое материала деталей и в связи с тем, что слой находится в стесненном напря­женном состоянии между соединяемыми деталями.

Пайкой соединяют однородные и разно­родные материалы: черные и цветные ме­таллы, сплавы, керамику, стекло и т. д.

Основные паяные соединения: внахлест­ку (ПН-l?ПН-6, включая телескопиче­ские ПН-4?ПН-6), встык (ПВ-l, ПВ-2), вскос (ПВ-3, ПВ-4), втавр (ПТ-1?ПТ-4), соприкасающиеся (ПС-l, ПС-2). Преиму­щественное применение имеют соединения внахлестку, как обеспечивающие достаточ­но высокую прочность вплоть до достиже­ния равнопрочности с целыми деталями.

Стыковые соединения имеют примене­ние, ограниченное малыми нагрузками, что связано с малыми поверхностями спая.

Соединения ступенчатые и вскос (ПВ-3, ПВ-4 с углом не более 30°) способны обес­печивать необходимую прочность, но их применение ограничивается сложностью изготовления.

Пайкой соединяют листы, стержни, тру­бы между собой и с плоскими деталямии др. Важную область составляют сотовые паяные конструкции (рисунок 9).

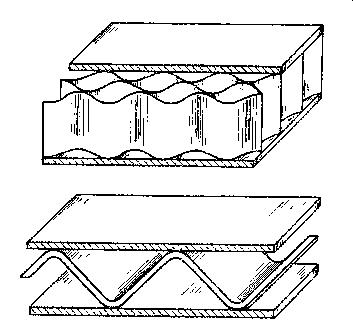

Рисунок 9 – Сотовые конструкции

Припои должны быть легкоплавкими, хорошо смачивать соединяемые поверх­ности, обладать достаточно высокой проч­ностью, пластичностью, непроницае­мостью. В технике применяют широкую номенклатуру припоев, разделяемую на группы по температуре плавления и по химическому составу.

В машиностроении употребительны следую­щие припои.

оловянно-свинцовые по ГОСТ 21930-76* ­ПОС 61, ПОС 40, ПОС 30, ПОС 10 и др.

оловянно-свинцовые сурьмянистые и мало­сурьмянистые по ГОСТ 21930-76* (автомоби­лестроение, соединения цинковых и оцинкован­ных деталей и др.);

серебряные, оловянные, оловянно-свинцовые с содержанием серебра до 10 % по ГОСТ 19738-74* (ответственные соединения, требую­шие высокой прочности, коррозионной стой­кости, относительно невысокой температуры плавления, повышенной электропроводности);

медно-цинковые сплавы - латуни (для боль­шинства металлических деталей, кроме деталей, подвергаемых ударным и вибрационным нагруз­кам).

В процессе пайки для защиты поверхностей от загрязнения и окисления и соответственно для улучшения растекания жидкого припоя при­меняют флюсы.

При низкотемпературной пайке применяют в виде флюса канифоль и ее растворы, вазелин, а также более активные флюсы, содержащие органические кислоты (олеиновую, молочную, лимонную) и др.

Для повышения активности флюса добавляют фтористые и хлористые соли металлов.

Применяют многообразные способы пайки: паяльником с периодическим подогревом или с непрерывным подогревом газом, жидким топли­вом или электрическим подогревом; газопла­менными горелками; электронагревом (преиму­щественно электросопротивлением); в жидких средах; в печах; специальные.

Наиболее проста пайка паяльником, наибо­лее производительны пайки в жидких средах и в печах.

Расчет паяных соединений проводят по номинальному напряжению в зависимости от предела прочности. Значения предела прочности на срез при пайке наиболее распространенными оловянно-свинцовыми припоями:

Предел прочности спая на растяжение (по опытам с серебряными припоями ПСр40 и ПСр45) для большинства сталей на 30-40 % выше τср, а для особо высоко­легированных сталей выше до 2 и более раз.

10. Шлицевые соединения

Шлицевые соединения (в соответстивии с  рисунком 10) условно можно рассматривать как многошпоночное, у которого шпонки выполнены как одно целое с валом. Шпоночные и зубчатые соединения служат для закрепления деталей на осях и валах. Такими деталями являются шкивы, зубчатые колеса, муфты, маховики, кулачки и т. д.

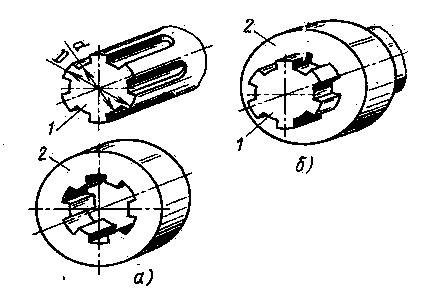

Рисунок 10 – Детали (а) и шлицевое соединение (б): 1- вал; 2 – втулка (ступица)

Соединения обеспе­чивают жесткое фиксирование деталей в окружном направлении и допускают их взаимные осевые перемещения (подвиж­ные соединения).

По форме поперечного, сечения разли­чают три типа соединений: прямобочные ГОСТ 1139-80; эвольвентные ГОСТ6033-80; треугольные (изготовляются по отраслевым стандартам).

Соединения с прямобочными зубьями распространены в машино­строении. В зависимости от числа зубьев (z=6?20) и их высоты ГОСТ 1139-80 предусматривает три серии соединений для валов с внешним диаметром от 14 до 125 мм.

Рисунок 11 – Шлицевые соединения с эвольвентными (а) и треугольными (б) зубьями

При переходе от легкой к тяжелой серии при неизменном внутреннем диа­метре зубьев увеличиваются их число, внешний диаметр и, как следствие, на­грузочная способность.

Центрирование, т. е. соосное положение соединяемых деталей, осуществляют: по внешнему (в соответстивии с  рисунком 11, а) или внутреннему (в соответстивии с  рисунком 11, б) диаметру зубьев, а также по боковым поверхностям зубьев.

Для первых двух типов центрирования соединения имеют минимальные зазоры по поверхностям диаметров D и d соответ­ственно и ограниченный зазор по боковым сторонам. По нецентрирующему диаметру предусмотрен значительный зазор. При третьем типе центрирования  минимальный зазор устанавливают по боковым сторонам зубьев и значительные зазоры по поверх­ностям диаметров D и d. Стандартом предусмотрены три формы исполнения зубьев вала и одна­ для впадин втулки.

Центрирование по внешнему диаметру зубьев технологически наиболее простое и экономичное, так как центрирующие поверхности допускают точную и произ­водительную обработку. Такое центрирование применяют в основном для неподвижных соединений.

Рекомендуемые посадки по ширине b при центрировании по наружному диаметру: F8/f7, F8/f8, F8/js7 и др.

Центрирующие по­верхности вала шлифуют, обеспечивая наиболее высокую точность центрирова­ния. Такое центрирование используют обычно в подвижных соединениях: Реко­мендуют следующие посадки по центри­рующему диаметру d: H7/f7, H7/g6, Н7/ js7 и др.

Центрирование по боковым сторонам зубьев применяют сравнительно редко, лишь в соединениях, подверженных ревер­сивным динамическим нагрузкам. Оно не обеспечивает соосности вала и ступицы, хотя имеет высокую нагрузочную спо­собность. Рекомендуемые посадки по ширине b: F8/js7, D9/e8. D9/f8 и др.

Соединения с эвольвентными шлицами более технологичны, чем прямобочные шлицевые соединения. Для обработки валов с эвольвентными шлицами требуется мень­ший комплект более простого инструмента и используется совершенная технология зубообработки.

Соединения имеют более высокую точ­ность и прочность благодаря большей пло­щади контакта, большему числу зубьев и скруглению впадин, снижающему кон­центрацию напряжений. В cвязи с этим области применения соединений непрерыв­но расширяются. Их центрирование выпол­няют обычно по боковым поверхностям зубьев. Рекомендуемые посадки: 7H/7h, 7Н/9r, 7Н/8р - для неподвижных соединений и 9H/9f, 9H/9g, 11H/l0d - для подвиж­ных соединений.

В отличие от зубчатых колес угол про­филя (α=30°) увеличен, а высота зуба уменьшена (h=m).

По ГОСТ 603З-80 размерный ряд охва­тывает эвольвентные шлицевые соедине­ния с модулями m=0,5?10 мм, наруж­ными диаметрами D =4?500 мм и чис­лами зубьев z=6?82.

При использовании прямобочных и эвольвентных соединений для направления осевого перемещения деталей, посаженных на вал (например, зубчатых колес в короб­ках передач), твердость поверхности зубьев повышают до 54-60 HRC для уменьшения изно­са.

Соединения с треугольными зубьями применяют преимущественно для неподвижных соединений при тонкостенных втулках, а также в сое­динениях стальных валов со ступицами из легких сплавов, в приборостроении. Они позволяют координировать положение ва­ла и втулки в пределах малых углов. По рекомендации СЭВ (РС 656-66) угол профиля β=60° при номинальных диа­метрах до 60 мм. Кроме таких соеди­нений, в машиностроении по отраслевым стандартам изготовляют соединения с дру­гими углами профиля (72°, 90° и др.) и D=5?75 мм.

В быстроходных передачах авиацион­ные и автомобильные коробки передачи т. п. точность центрирования шлицевых соединений часто недостаточна. Для ее по­вышения центрирование осуществляют по вспомогательным поверхностям (коническим, цилиндрическим, а иногда отказываются от применения соединений и колеса изготовляют как одно целое с валом.

Рисунок 12 – Центрирования деталей шлицевого соединения по конической и цилиндрической дополнительным поверхностям

Проектирование и расчет соединений. Основные размеры  шлицевого соединения задают при конструировании вала. Длину соеди­нения принимают не более 1,5D; при большей длине существенно возрастает нерав­номерность распределения нагрузки вдоль зубьев и трудоемкость изготовления. Учитывая, что соединения в машинах выходят из строя преимущественно из-за повреждения рабочих поверхностей зубьев и усталостного разруше­ния шлицевых валов, после проектирова­ния выполняют проверочный расчет зубьев.
