Реферат: Станки с числовым программным управлением (ЧПУ)Заготовку закрепляют на спутнике во время обработки предыдущей заготовки (когда ПС находится в позиции ожидания) или заранее, вне станка. После того как заготовка будет обработана, стол станка автоматически (на быстром ходу) передвигается вправо к устройству для смены спутника и останавливается в таком положении, при котором фигурный паз ПС оказывается под захватом 6. Гидроцилиндр поворотного стола расфиксирует спутник, после чего ПС входит в зацепление с захватом 6, а масло поступает в штоковую полость гидроцилиндра 13, шток смещается в крайнее правое положение и перемещает спутник с заготовкой на платформу 7, где уже находится ПС с новой заготовкой. Чтобы поменять спутник местами, платформа поворачивается на 180° (на стойке 15) зубчатым колесом 3, сопряженным с рейкой 4, приводимой в движение гидроцилиндрами 5 и 16. Платформу 7 точно выверяют относительно поворотного стола станка с помощью регулировочных винтов 2 и 17, ввернутых в выступы базовой плиты 1, неподвижно закрепленной на фундаменте. 4.Оснастка и инструмент для многоцелевых станков с ЧПУ РАСТОЧНЫЕ ГОЛОВКИ Расточные головки японской компании NIKKEN применяются для растачивания отверстий в диапазоне диаметров от 3 мм до 595 мм. Уникальные технологии NIKKEN, используемые при изготовлении расточных головок обеспечивают их надежную работу. Низкое биение и высокая жесткость являются гарантией высокой точности обработки детали. Модульные расточные системы NIKKEN удобны при необходимости периодической смены инструмента. Для получения идеальных результатов растачивания стали, нержавеющей стали и чугуна NIKKEN рекомендует использование расточных головок с оригинальными твердосплавными пластинками. Расточные головки для ЧЕРНОВОГО растачивания RAC
Рис. 5. Расточные головки для ЧЕРНОВОГО растачивания RAC Диаметр обработки от 25 мм до 130 мм. Гладкое растачивание с производительностью 250%. Высокая жесткость. Возможно изготовление расточных головок RAC со сквозным охлаждением. Посадочная поверхность с точно обработанными зубцами. Различные сменные насадки на расточную головку для обработки стали или нержавеющей стали, чугуна или алюминия и для сквозного растачивания. Удобная шкала на головке для изменения диаметра растачивания. Стандартные конусы BT-40, BT-50. Возможно изготовление головок с конусом IT-40, IT-50. Рис. 6. Пример 2-х шагового растачивания отверстия за один проход Рис. 7. Полный контакт между сменной насадкой и расточной головкой Расточные головки для ЧИСТОВОЙ расточки DJ
Рис. 8. Расточные головки для ЧИСТОВОЙ расточки DJ Диаметр расточки от 3 мм до 50 мм. Легкая установка микронной точности при помощи шкалы. Возможно изготовление расточных головок DJ со сквозным охлаждением. Сменные расточные резцы с твердосплавными пластинками для различных диаметров. Возможно изготовление резцов повышенной жесткости из высокопрочной стали с карбидным стержнем. Рекомендуемые режимы растачивания для различных материалов - в каталоге Рис. 9. Удобная установка микронной точности на шкале Рис. 10. Расточная головка со сквозным охлаждением Расточные головки для ЧИСТОВОЙ расточки ZMAC
Рис. 11. Расточные головки для ЧИСТОВОЙ расточки ZMAC Диаметр обработки от 16 мм до 180 мм. Новая система двойного контакта обеспечивает высокую жесткость. Поверхностное упрочнение кольца шкалы - специальная термообработка до HV800. Возможно изготовление расточных головок ZMAC со сквозным охлаждением. Легкая регулировка с точностью 3-5 мкм на диаметр обеспечивает высокоточную обработку и долговечность инструмента. Высокоскоростное растачивание до 12000 об/мин специальными расточными головками из упрочненного сплава с системой балансировки для предотвращения вибрации. Стандартные конусы BT-40, BT-50. Возможно изготовление расточных головок с конусом IT-40, IT-50. Рис. 12. Новейшая передовая система двойного контакта Рис. 13. Удобная регулировка по шкале с микронной точностью
Расточные головки для растачивания БОЛЬШИХ ДИАМЕТРОВ
Рис. 14. Расточные головки для растачивания БОЛЬШИХ ДИАМЕТРОВ Диаметр

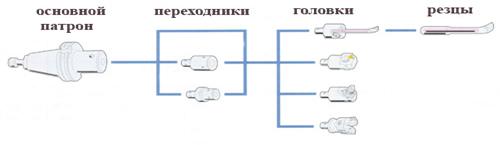

расточки от 130 мм до 595 мм. Дополнительные аксессуары для расточных головок (фиксирующие винты, ключи, крепежная планка для сменных картриджей и т.п.) Стандартные конусы BT-40, BT-50. Возможно изготовление расточных головок с конусом IT-40, IT-50 Модульные расточные системы Рис. 15. Модульные расточные системы Модульные расточные системы представляют собой универсальный набор оправок, позволяющий собрать расточную головку практически для любого вида расточных работ - оправки для черновой и чистовой обработки, для глубокого растачивания и для обработки больших диаметров. Благодаря системе двойного контакта достигается высокая жесткость оправки из-за отсутствия микровибрации. В результате увеличивается долговечность инструмента и достигается более высокая точность обработки. Повторяемость сборки модульной расточной системы с точностью до 3 мкм. СВЕРЛИЛЬНЫЕ ЦАНГОВЫЕ ПАТРОНЫ Сверлильные цанговые патроны японской компании NIKKEN компактны, обладают высокой точностью и высокой жесткостью. Жесткая и компактная конструкция сверлильных патронов NIKKEN устраняет проблемы ослабления посадки патрона на конусе, приводящие к повышенному биению или поломке инструмента.
Рис. 16. Сверлильные цанговые патроны BT-NPU Сверлильные цанговые патроны BT-NPU Биение не более 0,04 мм. Сила закрепления инструмента в 3 раза выше при использовании специального ключа для затягивания патрона. Возможно применение охлаждения через инструмент для сверл, диаметром свыше 6 мм. Диаметр цанг 0,3 мм - 13 мм. Стандартные конусы BT30, BT40, BT50. Возможно изготовление оправок с конусом IT40, IT50 Дополнительные аксессуары и принадлежности для сверлильных патронов NIKKEN: Рис. 17. Цанга Рис. 18. Ключ для патрона Адапторы для сверлильных цанговых патронов NIKKEN
Рис. 19. Адапторы для сверлильных цанговых патронов NIKKEN Адапторы NIKKEN для сверлильных цанговых патронов представляют собой переходники с конусов BT30, BT40, BT50 на конусы по DIN (B6, B10, B12, B16, B18) или JACOBS (JT2, JT6). Возможно изготовление адапторов с конусом IT40 или IT50. Адапторы для сверлильных патронов поставляются без патрона. Площадь контакта конуса более 80% гарантирует надежное сверление, не сопровождаемое вибрацией или дребезжанием. ФРЕЗЕРНЫЕ ПАТРОНЫ Конструкция фрезерных патронов японской компании NIKKEN запатентована во многих странах мира. Благодаря очевидным достоинствам патроны NIKKEN используются на многих предприятиях по всему свету. Фрезерный патрон NIKKEN
Рис.20. Фрезерный патрон NIKKEN Патрон запатентован в Японии, Германии, США, Великобритании, Франции, Италии, Испании, Корее, Тайване. Двойная жесткость увеличивает возможности при резании. Биение инструмента в пределах 5 мкм на вылете 3 диаметров. Стандартные конусы BT30, BT35, BT40, BT45, BT50. Использование фрез от 2 до 32 мм. Высокоскоростной фрезерный патрон NIKKEN
Рис. 21. Высокоскоростной фрезерный патрон NIKKEN Максимальная скорость вращения до 40000 об/мин. Возможна подача СОЖ под высоким давлением через патрон при использовании цанг CCK. Стандартные конусы BT30, BT40, BT50. Закрепление и ослабление гайки патрона производится специальным ключом GH. Фрезерный патрон MINI-MINI CHUCK
Рис. 22. Фрезерный патрон MINI-MINI CHUCK Патроны MINI-MINI CHUCK идеальны для использования концевых фрез малого диаметра. Высокая скорость вращения до 30000 об/мин. Высокая точность обработки: осевое биение на вылете 4-х диаметров не более 3 мкм. Зажим инструмента у края патрона. Стандартные конусы BT30, BT40, BT50.
Фрезерные патроны SLIM CHUCK
Рис. 23.Фрезерные патроны SLIM CHUCK Фрезерные патроны SLIM CHUCK с подшипником скольжения TiN Bearing Nut. Корпус патрона небольшого диаметра обеспечивает обработку в труднодоступных местах. Высокая скорость вращения: до 40000 об/мин. Tin Bearing Nut обеспечивает жесткость при резании и возможность прецизионной чистовой обработки. Высокая точность обработки: осевое биение на вылете 4-х диаметров не более 3 мкм. Стандартные конусы BT30, BT40, BT50. Возможно использование патронов SLIM CHUCK со сквозной подачей СОЖ. РЕЗЬБОНАРЕЗНЫЕ ПАТРОНЫ Резьбонарезные патроны японской компании NIKKEN используются для нарезания метрической, дюймовой и трубной резьбы диаметром от 2 до 100 мм. Кулачковый механизм с вращающимся подшипником обеспечивает точность, высокую чувствительность и долгий срок эксплуатации резьбонарезного патрона. Внешний диаметр патрона настолько мал, насколько это возможно. Только резьбонарезные патроны NIKKEN обеспечивают нарезание резьбы большого диаметра патроном с небольшим внешним диаметром. Резьбонарезной патрон NIKKEN

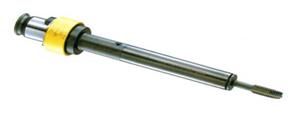

Рис. 24.Резьбонарезной патрон NIKKEN Широко примененяется для нарезания трубной резьбы, глухой резьбы и для нарезания резьбы в легких сплавах. Резьбонарезной патрон с возможностью выдвижения и втягивания метчика, расчитанной на компенсацию разности между подачей станка и шагом метчика. Диаметр нарезаемой резьбы от М2 до М100 (метрическая), от 1/8 до 33/8 (дюймовая) и от 1/16 до 31/4 (трубная). Стандартные конусы BT30, BT40, BT50. Возможно изготовление патронов с конусом IT-40, IT-50. Цанги для резьбонарезных патронов Рис. 25. Цанга для резьбонарезного патрона Рис. 26. Цанга с ограничителем момента для резьбонарезного патрона Рис. 27. Удлиненная цанга для резьбонарезного патрона Все цанги могуть быть использованы с любым типом самовыдвижного патрона для нарезания резьбы. Кроме указанных выше, NIKKEN выпускает Синхронизированные резьбонарезные патроны, нарезающие один виток резьбы за один оборот шпинделя. К таким патронам поставляются цанги без механизма ограничения крутящего момента. ИЗМЕРИТЕЛЬНАЯ ОСНАСТКА Приборы, инструменты и оснастка для определения размеров - датчики положения, центроискатели, кромкоискатели, индикаторы, приборы для измерения инструмента. Японская компания NIKKEN выпускает широкий спектр оснастки и приборов для определения геометрических размеров деталей и инструмента, а также центроискателей, датчиков положения и т.п. Измерительные приборы и оснастка NIKKEN отличается высокой точностью измерений, надежностью и простотой в эксплуатации. 3D Электронный измеритель размера (кромкоискатель, датчик касания). Universal Micro Touch.

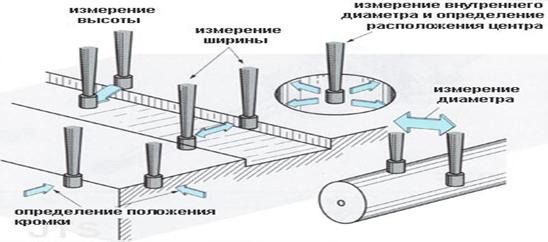

Рис. 28. 3D Электронный измеритель размера (кромкоискатель, датчик касания). Universal Micro Touch Прецизионный датчик касания. Повторяемость измерений ± 2 мкм. Большой ход контактной головки без опасности повреждения: по оси X,Y= ± 7 мм, по оси Z= 3 мм. Красная лампа и звуковой сигнал сигнализируют о касании. При касании немедленно загарается красная лампа, хорошо заметная с любой стороны датчика. Контактная головка датчика подводится к кромке детали (для определения ее координат) либо подводится к двум поверхностям для измерения размера. Таким образом возможно измерение высоты, ширины паза, наружного и внутреннего диаметров, определение центра внутреннего диаметра и определение координат кромки детали. Рис. 29. Схема работы 3D электронного измерителя размера. Universal Micro Touch.
Рис. 30. 3D Электронный измеритель размера (кромкоискатель, датчик касания). Universal Micro Touch Мгновенная индикация красным светодиодом при очень легком контакте сенсорной головки с деталью. Идеально подходит для определения центра (Центроискатель) на фрезерных, сверлильных, расточных станках и обрабатывающих центрах. Повторяемость измерений в пределах 2 мкм. Защитный механизм против ударов на высокой скорости. Шарик вытягивается на пружине (рисунок 30). Легкая проверка положения относительно поверхности заготовки. Рис. 31. Схема работы электронного высокочувствительного датчика положения с функцией центроискателя. Touch Point (Electronic sensor) Рис. 32. Универсальный стрелочный индикатор. Universal Micro Touch Универсальный стрелочный индикатор модели UDS-1 на магнитном основании позволяет свободно перемещать стрелочный индикатор в пространстве, закрепляя его в нужном положении специальным механизмом. В горизонтальном положении максимальная длина рычага 300 мм. Возможность производить замеры на наружном и внутреннем диаметре, торца и заднего торца и т.д. Магнит в основании Индикатора может быт отключен для его безопасного перемещения. Рис. 33 Универсальный стрелочный индикатор. Universal Micro Touch Универсальный стрелочный индикатор модели UDS-2 на чугунном утяжеленном основании, изготовленном с высокой точностью. На основании имеется регулировочный винт для точной регулировки. Основание с магнитом позволяет закреплять индикатор в различных положениях: Рис. 34 Универсальный стрелочный индикатор. Universal Micro Touch
Рис. 35. Измеритель высоты. Hight Presetter Нет необходимости в пробном резании! Длина инструмента может быть измерена очень быстро и с высокой точностью без повреждения рабочей кромки сверла, фрезы или резца. Надежное закрепление измерителя на магнитном основании (700Н) делает возможным измерение в ручном режиме на вертикальных и горизонтальных обрабатывающих центрах, а также на токарных станках. Магнит в основании может быть отключен для безопасного перемещения Измерителя высоты. Рис.36.Примеры использования Измерителя высоты.
Рис.37.Прибор для измерения инструмента. Tool Presetter.
Micro Tool Presetter, модели NMP-40N и NMP-50N. Улучшение точности измерений благодаря использованию NIKKEN специальных подшипников. Простое управление: быстрое измерение размера с точностью 0,001 мм, простой механизм. Различные функции: выбор измерения диаметра/радиуса на дисплее, установка нуля, измерения в мм/дюймах, удержание в памяти, ввод значений для предустановки, дисплей для минимальных/максимальных значений измерения, проверка допуска и т.д.
Рис.38.Жидкокристаллический дисплей.
Рис.39.Tool Presetter Tool Presetter, модели NTP300, NTP400, NTP500. Прибор для измерения инструмента с полным набором функций обеспечит увеличение производительности работы для высокопроизводительного дорогого обрабатывающего центра. |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
