ЗМІСТ

Вступ

1 Вихідні дані для виконання курсового проекту

2 Зміст і порядок виконання курсового проекту

3 Обсяг і термін виконання окремих розділів проекту

4 Методичні вказівки до виконання курсового проекту

4.1 Кінематичні розрахунки

4.2 Розрахунок зубчатих передач

4.3 Розроблення ескізного проекту редуктора

4.4 Розроблення клинопасової передачі

4.5 Розрахунок шпоночного з'єднання

4.6 Розрахунок і вибір муфти

4.7 Вибір ущільнень валів

4.8 Компонування приводу

4.9 Уточнювальний розрахунок валів

4.10 Перевірний розрахунок підшипників

4.11 Змащення елементів редуктора

4.12 Додаткові пояснення

5 Захист курсового проекту

Список літератури

ВСТУП

Дані методичні вказівки призначені для надання допомоги судентам при виконанні курсового проекту з курсу "Деталі машин і основи проектування".

Методичні вказівки містять матеріали, необхідні для виконання розрахункової і графічної частин курсового проекту, а також зміст завдань і порядок їх виконання. Зазначені завдання складені за стоваріантною схемою, де вихідні дані вибираються за останньою і передостанньою цифрами шифру залікової книжки студента.

Під час виконання курсового проекту необхідно дотримуватися таких вказівок:

-  чітко формулювати вихідні дані і назви розділів розрахунково-пояснювальної записки;

-  усі розрахунки супроводжувати коротким пояснювальним текстом, де зазначається назва визначених величин, їх розмірність, посилаючись на джерело інформації;

-  усі обчислення виконувати в системі СІ;

-  усі креслення, специфікації, текст розрахунково-пяснювальної записки і список літератури повинні виконуватися з дотримуванням вимог до графічної і текстової конструкторської документації [1].

1. ВИХІДНІ ДАНІ ДЛЯ ВИКОНАННЯ КУРСОВОГО ПРОЕКТУ

Спроектувати зубчатий циліндричний редуктор з корпусом литої конструкції, який є разом з клинопасовою передачею і пружною втулково-пальцевою муфтою передавальною ланкою від зведеного електродвигуна до компресора. Скручувальний момент на вихідному валу редуктора, зуби коліс ступенів, передаточне число редуктора, число горизонтальних площин розняття, синхронна частота обертання вхідного вала редуктора наведені в табл. 1.2. Конструктивні схеми редукторів наведені на рис.1.1.

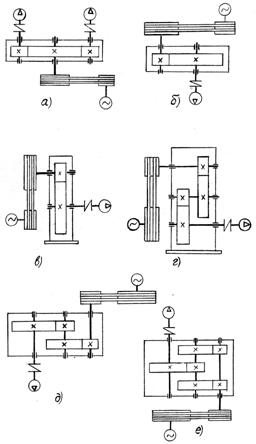

Рисунок 1.1 – Схеми редукторів

Всі зубчаті пари в редукторах – із зовнішнім зачепленням. Режим навантаження редуктора – середній нормальний. Характер зубчатої передачі ‑ нереверсивна для всіх схем редуктора. В одноступінчастих схемах клинопасова передача – знижувальна, в багатоступінчастих – підвищувальна. Всі редуктори (крім схеми а)

 – знижувальні. Передавальне число клинопасової передачі uкл=2 для всіх схем редукторів. Розміщення коліс відносно підшипникових опор для всіх схем ‑ симетричне. Всі зубчасті пари виконані без зміщення інструмента.

Таблиця 1.1

Таблиця 1.2

2. ЗМІСТ І ПОРЯДОК ВИКОНАННЯ КУРСОВОГО ПРОЕКТУ
