Дипломная работа: Пожаровзрывозащита мукомольного производств

q = Ef · Fq · t,                                       (1.2)

где Ef среднеповерхностная плотность теплового излучения пламени, кВт/м2;

Fq угловой коэффициент облученности;

t   - коэффициент пропускания атмосферы.

Ef определяют на основе имеющихся экспериментальных данных. Допускается принимать Ef  равным 450 кВт/м2.

Fq  рассчитывают по формуле:

, (1.3)

где Н— высота центра «огненного шара», м;

Ds эффективный диаметр «огненного шара», м;

r расстояние от облучаемого объекта до точки на поверхности земли непосредственно под центром «огненного шара», м.

Эффективный диаметр «огненного шара» Ds рассчитывают по формуле:

Ds =5,33 m 0,327,                              (1.4)


где т — масса горючего вещества, кг.

H определяют в ходе специальных исследований. Допускается принимать H равной Ds/2.

Время существования «огненного шара» ts, с, рассчитывают по формуле

ts = 0,92 m 0,303.                               (1.5)

Коэффициент пропускания атмосферы т рассчитывают по формуле

t = ехр [-7,0 · 10-4 (- Ds / 2)].                  (1.6)

Рассчитаем т = 170 000 · 0,8 = 136 000 кг,

Определяем эффективный диаметр «огненного шара» Ds= 5,33 (136 000)0,327 = 254,33 м.

По формуле (1.3), принимая H = Ds /2 = 127,165 м, находим угловой коэффициент облученности Fq

По формуле (1.6) находим коэффициент пропускания атмосферы t:

t = ехр [-7,0 · 10-4 (  - 254,33/2)] = 0,99758.

По формуле (1.2), принимая Ef = 450 кВт/м2, находим интенсивность теплового излучения q

q = 450 · 0,152 · 0,99758 = 68,23 кВт/м2.

По формуле (1.5) определяем время существования «огненного шара» ts:

ts  = 0,92 (136 000)0,303 = 33,056 с.

Итак, значение интенсивности излучения «Огненного шара» составляет 68,23 кВт/м2, при такой величине возможны ожоги первой степени и смертельное поражение людей.

1.3.3. Расчет параметров волны давления при сгорании горючей пыли

Основными параметрами волны давления при сгорании горючей пыли в открытом пространстве являются избыточное давление и импульс волны давления. При большой величине избыточного давления возможно повреждение находящихся поблизости оборудования и других зданий. [6]

Избыточное давление Dp, кПа, развиваемое при сгорании, рассчитывают по формуле:

,         (1.7)

где р0 — атмосферное давление, кПа (допускается принимать равным 101 кПа);

r расстояние от геометрического центра облака, м;

mпp — приведенная масса горючей пыли, кг, рассчитанная по формуле:

mпр = (Qсг / Q0)mг,п Z,                                             (1.8)

где Qсг — удельная теплота сгорания газа или пара, Дж/кг;

Z— коэффициент участия, который допускается принимать равным 0,05;

Q0— константа, равная 4,52 · 106 Дж/кг;

mг,п — масса горючих газов и (или) паров, поступивших в результате аварии в окружающее пространство, кг.

Импульс волны давления i, Па · с, рассчитывают по формуле:

.                                                 (1.9)

Находим приведенную массу mпр  по формуле (1.8):

mпр  = (93,37 · 106 / 4,52 · 106) ·(136 000) · 0,05 = 140 488 = 1,4 · 105 кг.

Находим избыточное давление Dp по формуле (1.7):

Dp = 101 [0,8 (1,4 · 105)0,33 / 100 + 3 (1,4 · 105) 0,66 / 1002 + 5 (1,4 · 105) / 1003] = 186,987 кПа.

Находим импульс волны давления i по формуле (1.10):

i = 123 (1,40488 · 105)0,66 / 100 = 3071,5 Па · с.

1.3.4. Расчет размеров возможного пожара и его потенциальной энергии

Размер пожара и его потенциальную энергию определяют на основе учета особенностей муки, технологического оборудования и конструктивного исполнения мельницы.

Площадь возможного пожара Fпож определяют по формуле:

,                                (1.10)

где Vл – линейная скорость распространения пламени, м/с, (принимаем 0,12 м/с);

τр – расчетное время развития пожара, с.

Тогда Fпож = 3,14*(0,12*120) = 651,1 м2. Тогда диаметр пожара

Высота пламени h, м, рассчитывается по формуле:

,                      (1.11)

где d – диаметр пожара, м (равен 28,79 м);

m – удельная массовая скорость выгорания, кг/(м2*с);

ρв – плотность воздуха, кг/м3 (равна 1,2);

g – ускорение свободного падения, м/с2.

Тогда h = 9,2 м.

Продолжительность пожара τ рассчитывают исходя из условия, что горючая пыль (мука) горит размещенная на 100 м2 без условия тушения.

τ = N/n,                                                        (1.12)

где N – количество горючего вещества, кг;

n – скорость выгорания муки, кг/(м2*ч) (равна 100).

Тогда при условии, что 136 т муки размещены на 45*120=5 400 м2, откуда следует, что на 100 м2 приходится N=2518,5 кг,

τ = 2518,5 / 100 = 25,2 часа.

Потенциальная энергия пожара Епож вычисляется по формуле:

Епож = Gн · Q · К,                                            (1.13)

Где Gн – масса сгораемого вещества, кг;

Q - теплота сгорания горючей пыли, кДж/кг (равна для муки – 93 370 кДж/кг);

К – коэффициент недожога (равен для муки – 0,95).

Епож = 136 000 · 93370 · 0,95 = 12,06 · 109 кДж.

Итак, в данном разделе рассчитаны критерии пожаровзрывоопасности при сгорании горючей пыли, значения которых представлены в таблице 1.2.

Таблица 1.2. Критерии пожаровзрывоопасности

№ пп

Наименование критерия

Обозначение

Значение

Единица измерения

1. Избыточное давление

Dp

19 905,12 кПа
2. Интенсивность теплового излучения «огненного шара»

q

68,23

кВт/м2

3. Время существования «огненного шара»

ts

33,056 с
4. Избыточное давление (при сгорании горючей пыли на открытом пространстве) Dp 186,987 кПа
5. Импульс волны давления

i

3 071,5 Па · с
6. Площадь пожара

Fпож

651,1

м2

7. Диаметр пожара d 28,79 м
8. Высота пламени h 9,2 м
9. Продолжительность пожара τ 25,2 ч
10. Потенциальная энергия пожара

Епож

12,06 · 109

кДж

По полученным критериям пожаровзрывоопасности определяют величины индивидуального и социального рисков.

1.4. Оценка индивидуального и социального рисков

Оценим индивидуальный и социальный риск для людей, работающих на мельнице. В процессе расчетов необходимы следующие данные:

В помещении мельницы (зальное) размерами 45 м * 120 м * 7 м произошла аварийная разгерметизация оборудования и загорание пылевоздушной смеси на площади  600 м2. На мельнице работают 15 человек в две смены Рпр = 0,67. Здание имеет два эвакуационных выхода посередине. Ширина центрального прохода между оборудованием равна 7 м, а ширина проходов между оборудованием и стенами равна 4 м. Характеристики горения муки, взятые из литературных источников, следующие: низшая теплота сгорания Q = 93,37 МДж/кг; дымообразующая способность (согласно ГОСТ 12.1.044 – 89 [9] показатель дымообразующей способности – коэффициент дымообразования – для пылей не применим).

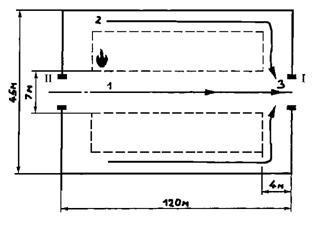

Расчетная схема эвакуации представлена на рисунке 2.

— место пожара; I, II — эвакуационные выходы;

1, 2, 3 — участки эвакуационного пути.

Рисунок 2 — Расчетная схема эвакуации



Эвакуацию осуществляют в направлении первого эвакуационного выхода, так как второй заблокирован очагом пожара.

Плотность людского потока на первом участке эвакуационного пути:

м-2,

где N1 число людей на первом участке, чел;

f— средняя площадь горизонтальной проекции человека, м2, (0,100 — взрослого в домашней одежде);

 — ширина первого участка пути, м;

l1 — длина первого участка пути, м.

Время движения людского потока по первому участку:

мин, (где скорость движения людского потока по горизонтальному пути на первом участке, м/мин (определяют по таблице Ш.1 ГОСТа 12.3.047 – 98 [4] зависимости от плотности D).

Тогда по второму участку  м-2 и  мин.

Интенсивность движения людского потока по третьему участку:

м/мин.

Время движения людского потока по третьему участку, так как q3 = 1,57 < qmax = 16,5:

мин.

Расчетное время эвакуации:

tр = t1 + t2 + t3 = 1,16 + 1,16 + 0,04 = 2,36 мин.

Геометрические характеристики помещения:

V= 0,8 · 120 · 45 · 16,2 = 30 240 м3

По рекомендуемым данным принимаем значения tкр при аварии со сходными веществами и условиями:

-  по повышенной температуре – 362 с;

-  по потере видимости – 435 с;

-  по пониженному содержанию кислорода – 366 с.

t кр = min (362, 435, 366) = 362 c = 6,03 мин.

Необходимое время эвакуации людей из помещения:

tнб = Кб tкр = 0,8 · 362 = 289,6 с = 4,83 мин.

Из сравнения tр  с tнб получается:

tр = 2,36 < tнб = 4,83, тогда вероятность эвакуации по эвакуационным путям: Рэ.п = 0,999.

Вероятность эвакуации:

Рэ = 1 - (1 - (1 - Рэ.п ) (1 - Рд.в) =1 -(1 - (1 - 0,999) (1 - 0) = 0,999.

Расчетный индивидуальный риск при Рп.з=0, т.е. выбираем наихудший вариант - вероятность эффективной работы технических решений противопожарной защиты равна нулю (вероятность пожара в здании в год – 0,03):

Qв = Qn Pпp (1 - Рэ) (1 - Рп.з) = 0,03 · 0,67 · (1 - 0,999) · (1 - 0) = 2,01 · 10-5;

Qв = 2 · 10 -5 >  = 10-6.

То есть условие безопасности людей не выполнено, значение индивидуального риска больше допустимого. Необходимо внедрение систем взрывопредупреждения и взрывозащиты.

Выполним оценку социального риска на рассматриваемом участке по формуле (Ш.36) ГОСТа 12.3.047 – 98 [4]. В нашем случае  — время от начала пожара до блокирования эвакуационных путей в результате распространения на них опасных факторов поражения, имеющих предельно допустимые для людей значения, мин, принимаем максимальное из времени существования «огневого шара», после которого полностью теряется несущая способность конструкций, и расчетного времени развития пожара (33,056 с = 0,55 мин и 120 сек = 2 мин). Для зальных помещений вероятность Q10 гибели 10 и более человек рассчитывают по формуле:

                     (1.14)

где                                                                                       (1.15)

tр — расчетное время эвакуации людей, мин (согласно расчетам равно 2,36 мин);

Таким образом, tр ≥   и М = 15 · (2 / 2,36) = 12,7 > 10 .

Тогда Q10 = (12.7 - 9) / 12.7 = 0.41.

Вероятность гибели от пожара 10 и более человек в течение года R10 рассчитывают по формуле

R10  = QпPпр (1 - Рэ) (1 - Рпз)Q10.                             (1.16)

В данном случае R10 = 0.03 · 0.67 · (1-0.999) · (1-0) · 0.41 = 8,241 · 10-6

Для эксплуатируемых здании (сооружений) расчетное значение социального риска допускается проверять окончательно с использованием аналитических данных по формуле

,                                            (1.17)

где N10 — число пожаров, повлекших за собой гибель 10 и более человек в течение периода наблюдения Т, лет:

Nоб — число наблюдаемых объектов.

В данном случае значение социального риска не превышает 10-5 (при таких значениях эксплуатация технологических процессов недопустима), поэтому пожарная безопасность считается условно  выполненной. Однако довольно частым является тот случай, что tр < tбл принимаем Q10 = 0 по формуле (1.14), следовательно, вероятность гибели в результате пожара 10 и более человек на рассматриваемом участке равна 0.


2. Обеспечение пожаровзрывобезопасности 2.1. Общие положения

Взрывобезопасность – состояние производственного процесса, предприятия или его отдельных участков, при котором исключена возможность взрыва, предотвращения воздействия на людей опасных и вредных факторов в случае его возникновения, которое обеспечивает сохранение материальных ценностей – зданий, сооружений, производственного оборудования, сырья и готовой продукции.

Взрывобезопасность производственных процессов, зданий, сооружений, производственного оборудования обеспечивают мерами по взрывопредупреждению и взрывозащите, организационными и организационно-техническими мероприятиями в соответствии с действующими нормативно-техническими документами.

Взрывопредупреждение – комплекс организационных и технических мер, предотвращающих возможность возникновения взрывов и направленных на исключение условий образования взрывоопасных пылевоздушных, газовоздушных или пылегазовоздушных (гибридных) смесей и источников их зажигания.

Взрывозащита – комплекс технических мер, предотвращающих воздействие на людей опасных и вредных факторов взрыва и обеспечивающих сохранение производственного оборудования, зданий, сооружений, сырья и готовой продукции. Так как необходимым и достаточным условием возникновения взрыва является наличие взрывоопасной пылевоздушной, газовоздушной или гибридной смеси (смеси с содержанием горючего в пределах области воспламенения) и источника инициирования взрыва (источника зажигания смеси достаточной мощности и температуры), то для предотвращения взрыва необходимо исключить эти условия или хотя бы одно из них. Основные направления мероприятий по взрывопредупреждению представлены в схеме в Приложении 2 на странице _

Для обеспечения защиты людей и материальных ценностей при возникновении взрыва должны быть предусмотрены меры, предотвращающие воздействие следующих опасных факторов взрыва:

-  пламени и высокотемпературных продуктов горения;

-  давления взрыва;

-  высокоскоростных газовоздушных потоков;

-  ударных волн;

-  обрушившихся конструкций зданий и сооружений и разлетающихся элементов строительных конструкций, производственного оборудования и коммуникаций.

Основные направления технических мер по взрывозащите представлены на схеме Приложения 3 на странице ____.

Организация  и ведение технологических процессов на предприятиях должны соответствовать следующим документам:
