Дипломная работа: Пожаровзрывозащита мукомольного производств

Все результаты контроля следует заносить в соответствующие журналы с указанием даты за подписью ответственного лица. [1, с. 150-152]

2.4.4. Мероприятия при возникновении предаварийных и аварийных ситуаций

При появлении опасных предаварийных ситуаций (запах гари или дыма, малейших признаков загорания, шума, возникающего при аварийном трении вращающихся деталей машин, завала машины продуктом, повышенной вибрации оборудования, поломки шкива, шестерни и других деталей машин, попадания в оборудование посторонних предметов и т.п.) оборудование должно быть немедленно остановлено. Его запуск может быть произведен только после выявления и устранения причин неполадок.

В случае обнаружения запаха гари или загорания материала в оборудовании все транспортное, технологическое и аспирационное оборудование цеха должно быть остановлено и тщательно проверено. Ликвидацию загорания необходимо производить при непосредственном участии работников пожарной охраны либо членов добровольной пожарной дружины предприятия. Запуск оборудования после ликвидации загорания следует производить после оформления специального письменного разрешения руководителя предприятия. При уборке места аварии, связанной с загоранием, запрещается загрузка завалов и россыпей продукта в бункера и силосы на хранение.

При обнаружении загорания зерна в сушилке необходимо немедленно выполнить следующее:

-  сообщить о загорании в пожарную охрану (часть) УПО МЧС России;

-  перекрыть подачу зерна из сушилки в элеватор или склад, не прекращая подачу сырого зерна в зерносушилку и не допуская опорожнения надсушильного бункера;

-  выключить все вентиляторы и закрыть задвижки в воздуховоде от топки к сушилке;

-  увеличить скорость прохождения зерна по сушильной шахте, не допуская образования в ней незаполненных зерном зон и снижения уровня зерна в надсушильном бункере до высоты менее 1 м;

-  выпускать зерно из зерносушилки на пол, тлеющее зерно собирать в железные ящики или ведра и заливать водой.

После освобождения сушильного агрегата от горящего зерна шахты, бункера, камеры нагрева следует тщательно очистить от остатков пригоревшего зерна, обратив внимание на очистку коробов или тормозящих элементов. При обнаружении загорания (самовозгорания) зерна, мучнистых продуктов следует немедленно остановить и обесточить все оборудование, удалить обслуживающий персонал, сообщить о случившемся руководству предприятия и в территориальный гарнизон  пожарной охраны.

Для ликвидации аварийной ситуации необходимо создать штаб, в состав которого должны входить представители администрации предприятия и Государственной противопожарной службы, представители штаба гражданской обороны.

Методы и приемы подачи огнегасящих веществ в очаг загорания и последовательность выпуска продукта определяет штаб, исходя из условий реальной обстановки. При этом запрещается нахождение в здании в непосредственной близости от него людей, не привлеченных к тушению загорания, а также тушение загорания компактной направленной струей воды.

Руководитель предприятия после происшедшего взрыва обязан принять меры по обеспечению сохранения обстановки на месте аварии (состояние конструкций и оборудования) до начала расследования в таком виде, в каком она была в первый момент аварии (если это не угрожает воздействию на рабочих опасных факторов взрыва и не может вызвать дальнейшее развитие аварии). В случае вынужденной разборки завалов, вызванной необходимостью спасения пострадавших, разобранные строительные конструкции и оборудование необходимо сохранять до окончания расследования. Техническое расследование взрывов (хлопков) следует проводить в соответствии с отраслевой Инструкцией о порядке технического расследования взрывов (хлопков). [1, с. 152-155]


2.5. Планово-предупредительный ремонт

В условиях современного высокомеханизированного производства эффективность работы элеваторов, мукомольных заводов и хлебозаводов, а также качество выпускаемой продукции непосредственно связаны с техническим состоянием основных фондов. В процессе эксплуатации основные фонды подвергаются физическому износу в результате разрушения строительных конструкций, изнашивания, усталостного разрушения и изменения свойств материалов деталей оборудования. Эти процессы снижают эксплуатационные характеристики зданий и технические показатели оборудования, увеличивают вероятность взрывов.

Важнейшая роль в обеспечении необходимого технического состояния основных фондов принадлежит системе планово-предупредительного ремонта (ППР). В настоящее время в отрасли действует Положение об организации и проведении ремонта основных фондов предприятий.

Системой ППР на предприятиях отрасли решают следующие задачи:

-  поддержание оборудования в рабочем состоянии, обеспечивающем его необходимую производительность и высокое качество выпускаемой продукции;

-  предотвращение взрывов, пожаров и аварийного выхода оборудования из строя;

-  увеличение производительности оборудования модернизацией;

-  внедрение отдельных средств взрывозащиты и взрывопредупреждения, которая может быть выполнена в период ремонта;

-  снижение расходов на ремонт оборудования в результате повышения производительности труда, экономии материалов, применения передовых методов ремонтных работ.

Система ППР предусматривает следующее:

-  текущее наблюдение и периодический осмотр сооружений, машин и оборудования для своевременного устранения неисправностей;

-  правильная подготовка машин и оборудования к работе;

-  правильный уход за машинами и оборудованием во время их эксплуатации с соблюдением установленных режимов использования, наблюдением за состоянием смазки, защиты от атмосферных, тепловых и прочих воздействий внешней среды;

-  своевременное и качественное проведение текущего и капитального ремонтов, выполняемых в планово-предупредительном порядке.

Все виды ремонта производят за счет средств ремонта основных фондов, создаваемых в производственных объединениях и на предприятиях по нормативам затрат на ремонт основных фондов с включением их в себестоимость продукции, работ и услуг.

Планирование и проведение ремонтных работ на предприятиях отрасли проводят в следующем порядке:

-  на элеваторах и хлебоприемных предприятиях основные ремонтные работы – в период подготовки материально-технической базы к приемке зерна нового урожая. Кроме того, осуществляют меры для проведения круглогодового ремонта;

-  капитальный ремонт хлебоприемных предприятий можно производить как собственными силами, так и силами подрядных организаций в пределах общих лимитов подрядных работ. Для организации планово-предупредительного ремонта оборудования хлебоприемных предприятий, учитывая их сезонную работу, необходимо на каждом объекте и предприятии организовать ежедневный учет работы оборудования;

-  подготовку к ремонту начинают с обследования состояния объектов после окончания массового поступления зерна. По приказу директора предприятия устанавливают срок и назначают комиссию для проведения технического осмотра в составе главного инженера, главного механика (главного энергетика), инженера одного из специалистов по пожарной безопасности или технике безопасности и одного представителя производственного цеха. В результате осмотра составляют ведомости дефектов. [1, с. 155-158]

2.6. Молниезащита мельницы

Одной из причин взрыва на мельнице может быть атмосферное электричество – прямые удары молнии, вследствие чего необходима ее отдельная молниезащита.

Молниезащита – комплекс защитных устройств, предназначенных для обеспечения безопасности людей, сохранности зданий и сооружений, оборудования и материалов от возможных взрывов, загораний и разрушений, вызванных электричеством, тепловым или механическим воздействием молний.

2.6.1. Молниезащита мельницы

Определяем необходимость выполнения молниезащиты и ее исполнение для здания мельницы IV степени огнестойкости в местности со среднегодовой продолжительностью гроз 50 г/год и типом грунта суглинок с эквивалентным удельным сопротивлением 500 Ом · м.

В соответствии с назначением зданий необходимость выполнения молниезащиты и ее категория, а при использовании стержневых молниеотводов – тип зоны защиты определяют в зависимости от среднегодовой продолжительности гроз в месте нахождения здания, а также от ожидаемого количества поражений его молнией в год.

Согласно РД 32.21.122.87 «Инструкции по устройству молниезащиты зданий и сооружений» [5] для мельницы выполняют молниезащиту Ш категории. В данном случае в качестве молниеотводов требуется максимально использовать вытяжные трубы, водопроводные башни, и другие возвышающиеся наземные предметы.

2.6.2. Оценка среднегодовой продолжительности гроз и ожидаемого количества поражений молнией здания мельницы

Среднегодовая продолжительность гроз в часах определяется по утвержденным для некоторых областей региональными картами продолжительности гроз, или по средним многолетним (порядка 10 лет) данным метеостанций, ближайшей от места нахождения здания и сооружения.

Ожидаемое количество поражений в год определяют по формуле:

N = (S + 6 · h) · (L + 6 · h) · n · 10-6,                      (2.1)

Где S  - ширина защищаемого здания, м;

h – наибольшая высота здания или сооружения, м;

L – длина защищаемого здания, м;

n – среднегодовое число ударов молнии в 1 км2 земной поверхности в месте расположения здания.

Ожидаемое количество поражений молнией в год для здания мельницы прямоугольной формы длиной 120 м, шириной 45 м, высотой 7 м определяют:

N = (45 + 6 · 7) · (120 + 6 · 7) · 4 · 10-6 = 56 376 10-6 = 0,056376

Полученное значение показывает, что поражение молнией здания мельницы происходит один раз в 20 лет.

2.6.3. Построение зоны защиты

Защита от прямых ударов молнии здания мельницы Ш категории с неметаллической кровлей выполняется тросовыми молниеотводами, обеспечивающими зону защиты Б.

Установка молниеприемников и молниеотводов на самом здании мельницы не рекомендуется, поскольку здание IV степени огнестойкости выполнено из сгораемых материалов облегченной конструкции (по взрывозащите). Таким образом, целесообразно выполнить молниезащиту одиночным тросовым молниеотводом.

Зона защиты одиночного тросового молниеотвода приведена на рисунке 1. Она представляет собой двускатную плоскость с приставленными полуконусами на концах. Горизонтальное сечение зоны защиты на высоте защищаемого сооружения hх, представляет собой прямоугольник с приставленными к малым сторонам полукругами радиусом rх. С учетом стрелы провеса троса сечением 35-50 мм2 при известной высоте опор hоп и длине пролета а высота троса определяется:

h=hоп – 2, при а < 120 м,                                    (2.2)

h=hоп – 3 при 120 < а < 150,                               (2.3)

  Зона защиты одиночного тросового молниеотвода имеет следующие габаритные размеры.

Высота зоны защиты: h0=0,92 · h,                                                        (2.4)

Радиус зоны защиты на уровне земли: r0=1,7 · h,                               (2.5)

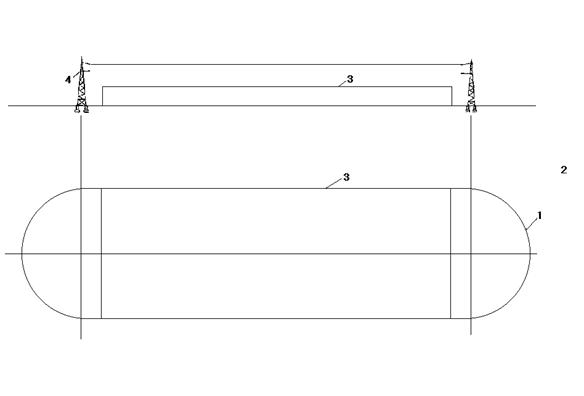

Рисунок 1. Общий вид молниезащиты здания мельницы. М 1 : 1000

Для зоны Б высота одиночного тросового молниеотвода при известных значениях высоты здания и половин ширины определяют по формуле: h=(rх+1,85·hх)/1,7      (2.6)

Расположив опоры у торцов здания, принимают, что радиус зоны защиты на уровне высоты  здания rх, равен половине ширины здания: rх=S/2  (2.7)

Получаем rх=45/2=22,5 м, высота тросового молниеотвода h=(22,5+1,85·7)/1,7=20,85 м.

Так как для Ш категории молниезащиты при установке отдельно стоящих молниеотводов расстояние от них по воздуху и в земле до защищаемого объекта и вводимых в него подземных коммуникаций не нормируется, то расстояние опор от торцов здания принимают равным 5 м. Тогда длина пролета троса а=120+2·5=130 м.

Исходя из условия (2.3) 120 < а=130  < 150, определяем высоту опор, преобразуя формулу (2.3) hоп =20,85+3=23,85 м.

Высота зоны защиты hо=0,92 · 20,85 = 19,182 м.

Радиус зоны защиты на уровне земли r0=1,7 · 20,85 = 35,445 м.

Фундаментом и заземлителем одновременно служит конструкция из 4х железобетонных подножников. Защита от заноса высокого потенциала по подземным коммуникациям осуществляется путем их присоединения на вводе в здание к железобетонному фундаменту здания.

Таким образом, определили параметры конструкции молниеотводов:

-  высота тросового молниеотвода 20,85 м;

-  высота опоры 23,85 м;

-  длина пролета троса 130 м;

-  высота зоны защиты 19,182 м;

-  радиус защиты на уровне земли 35,445 м.


3. Взрывозащита 3.1. Общие положения

Взрывобезопасность предприятий, на которых возможно возникновение взрыва, должна обеспечиваться комплексом профилактических мероприятий и применением систем взрывозащиты производственного оборудования, зданий и сооружений. Профилактика взрывов направлена на предотвращение условий для возникновения взрывоопасных смесей, насколько это допустимо с позиций обеспечения нормального ведения технологических процессов, а также на исключение возможности появления потенциальных источников их зажигания.

Все необходимые требования по взрывопредупреждению на элеваторах и мукомольных заводах должны постоянно уточняться, а мероприятия и средства, обеспечивающие их выполнение, непрерывно совершенствоваться по технической и экономической эффективности. Требования и мероприятия по профилактике взрывов полностью отвечают современным представлениям о взрывопредупреждении на промышленных предприятиях. Однако, как показывает практика эксплуатации предприятий,  невозможно полностью исключить ошибки обслуживающего персонала, нарушения правил, случаи нарушения режимов работы оборудования, внезапный выход из строя отдельных узлов, деталей и машин. В связи с этим остаются актуальными вопросы взрывозащиты оборудования, зданий и сооружений. Конкретные требования по взрывозащите для каждой отрасли сформулированы в специальных ведомственных нормативно-технических документах.

Анализ результатов технического расследования аварий показывает необходимость разработки и внедрения ряда технических мероприятий по взрывозащите, не предусматриваемых действующими нормативными документами. Для создания высокоэффективных, экономически приемлемых, надежных и простых в эксплуатации систем взрывозащиты предстоит выполнить в дальнейшем большой объем научно-исследовательских, опытно-конструкторских и проектных работ.

Особое место и значительную часть в этом комплексе работ составят экспериментальные исследования. Это связано не только с тем, что до настоящего времени до конца не изучены механизмы пылевоздушного и гибридного взрыва и его газотермодинамика, нет данных по процессам взрывного горения многих пылевоздушных и пылегазовоздушных смесей, но и с тем, что создание каждого нового устройства или системы взрывозащиты требует экспериментальной отработки и проверки в натуральных условиях.

Обзор способов взрывозащиты, применяемых как в России так и за рубежом, позволяет сформулировать основные направления разработок технических средств взрывозащиты:

-  ограничение роста давления взрыва выше допустимого уровня за счет вскрытия проходных сечений для отвода продуктов сгорания из объема защищаемого оборудования, сооружения или помещения (рис. 3.1);

-  подавление процесса взрывного горения на начальной стадии введением в зону взрыва пламегасящих веществ (рис. 3.2);

-  предотвращение распространения пламени и высокотемпературных продуктов взрывного горения по технологических и другим коммуникациям устройством огнепреградителей;

-  предотвращение распространения пламени и высокотемпературных продуктов сгорания установкой на магистралях пламеотсекателей.

Отдельная система взрывозащиты, например какого-либо технологического аппарата, может состоять из нескольких различных устройств, предназначаемых для предотвращения повышения давления в зоне взрыва и ограничения распространения продуктов взрывного горения из зоны взрыва в смежные объемы. Как показывают результаты исследований, опыт эксплуатации различных типов систем взрывозащиты, в настоящее время наиболее приемлемы для предприятий по хранению и переработке зерна разработки по первому и четвертому направлениям.

При определении объектов, подлежащих взрывозащите, и решении вопроса о сроках (очередности) обеспечения объекта системой взрывозащиты необходимо провести оценку по следующим показателям:

-  возможность возникновения в объеме взрывоопасной смеси при нормальной работе на стационарном режиме, переходных режимах, холостом ходу, в аварийном режиме, после остановки или до включения;

-  показатели пожаровзрывоопасности образующейся аэровзвеси – концентрационные и температурные пределы распространения пламени (воспламенения), максимальное давление взрыва, скорость его нарастания и т.д.;

-  предельные параметры возможного взрыва в условиях отсутствия систем взрывозащиты – максимальное давление, скорость его нарастания, суммарная энергия (мощность взрыва) по тротиловому эквиваленту или удельному тепловыделению;

-  возможность возникновения источника зажигания взрывоопасной смеси в процессе работы оборудования в нормальном и аварийных режимах, попадание его из смежного оборудования, при нарушениях противопожарного режима (привнесенный источник) и т.д.;

-  связь рассматриваемого объема со смежными объемами (помещениями, сооружениями, технологическими аппаратами);

-  возможность возникновения взрыва в смежных объемах или возможность их разрушения от взрыва в рассматриваемом объеме;

-  наличие средств (систем) взрывопредупреждения;

-  возможность контроля режима работы обслуживающим персоналом или автоматикой;

-  эксплуатационная надежность рассматриваемого объекта;

-  масштаб и перспективы применения на предприятиях отрасли;

-  роль в производственном процессе (возможность нормальной работы предприятия без рассматриваемого объекта, ограничение работы или невозможность эксплуатации предприятия);

-  материальная ценность объекта, сложность восстановления после возможного повреждения взрывом. [1, с. 213-219]

3.2. Взрыворазрядные устройства

Взрыворазрядные устройства (взрыворазрядители) предназначены для предотвращения роста давления взрыва в защищаемом оборудовании выше допустимого, в целях его защиты от разрушения и недопущения возможности распространения продуктов горения в производственные помещения. Предотвращают рост давления взрыва выше допустимого уровня отводом продуктов горения и несгоревшей пылевоздушной смеси из защищаемого оборудования в безопасную зону за пределы производственного здания.

В защищаемом оборудовании следует предусматривать специальные отверстия и переходные патрубки для присоединения взрыворазрядителей. Форма и расположение переходных  патрубков не должны способствовать накоплению пыли или продукта перед мембраной со стороны взрыворазрядного устройства. Взрыворазрядитель состоит из взрыворазрядного устройства с предохранительной мембраной и отводящего трубопровода. Предохранительную мембрану, перекрывающую проходное сечение взрыворазрядителя, следует устанавливать на минимальном расстоянии от корпуса защищаемого оборудования.

В качестве взрыворазрядных устройств обычно применяют взрыворазрядители шиберного типа,  с бандажным креплением предохранительных разрывных мембран и с легкоразъемным соединением отводящих трубопроводов (рис. 3.3), комбинированные (рис. 3.4), устанавливаемые при объединении отводящих трубопроводов в общий коллектор (рис. 3.5). В зонах  с повышенной температурой, например, в зерносушилках, устанавливают взрыворазрядители с выщелкивающейся мембраной из тонкого стального листа (рис. 3.6). Во взрыворазрядителях шиберного типа применяют разрывные мембраны из алюминиевой фольги толщиной 0,04 мм. Возможно изготовление мембран из полиэтиленовых пленок, которые применяют обычно во взрыворазрядителях с бандажным креплением разрывных мембран.

В качестве разрывных предохранительных мембран рекомендуется применять полиэтиленовые пленки марок Т, СТ, СНК, СК, В или Н (ГОСТ 10354 – 82). Толщину (δ) разрывных мембран из полиэтиленовой пленки выбирают в зависимости от диаметра (D) проходного сечения взрыворазрядителя. Зависимость D от δ получена экспериментально из условия необходимости обеспечения вскрытия (разрыва) мембран при давлении 10…15 кПа. Для прямоугольного проходного сечения взрыворазрядителя эквивалентное значение диаметра D определяют по формуле:

            D = 4 · F /П                                     (3.1)

где F – площадь проходного сечения взрыворазрядителя, м2;

П – периметр проходного сечения взрыворазрядителя, м.

Диаметр проходного сечения взрыворазрядителя, мм 200…300 300…400 400…500 500…650 650…850 850…1050 1050...1250
Толщина разрывных мембран, мм 0,05 0,07 0,1 0,12 0,15 0,2 0,25

Опыт эксплуатации мембранных взрыворазрядителей шиберного типа выявил ряд недостатков в их конструкции:

-  взрыворазрядитель не обеспечивает полной герметизации защищаемого оборудования;

-  мембрана из алюминиевой фольги толщиной 0,04 мм быстро разрывается, что приводит к нарушению нормального режима работы аспирационных сетей и пылевыделению;

-  конструкция не позволяет производить осмотр мембраны в рабочем положении, сложна в изготовлении и эксплуатации.

При использовании предохранительных мембран другого типа или из других материалов расчет взрыворазрядителей должен быть проведен при условии определения статического давления их вскрытия, рекомендуемые значения которого составляют 10…15 кПа. Отводящие трубопроводы взрыворазрядителей должны быть прямыми, минимальной длины. Общая длина трубопровода от корпуса защищаемого оборудования до наружного среза не должна превышать 12 м. В качестве отводящих трубопроводов взрыворазрядителей рекомендуется использовать стальные сварные трубы с толщиной стенок не менее 1,0 мм или трубы любых типов, выдерживающие остаточное давление взрыва. Внутренний диаметр отводящего трубопровода должен быть не менее диаметра проходного сечения взрыворазрядителя. При вертикальном выведении из здания отводящего трубопровода на его срезе для защиты от атмосферных осадков устанавливают диффузор с зонтом. Отводящие трубопроводы от нескольких единиц оборудования допускается объединять в единый коллектор, диаметр которого должен быть не менее наибольшего диаметра трубопроводов из числа объединяемых в коллектор.
