Дипломная работа: Проектирование системы кондиционирования воздуха

Во время работы насоса следят за состоянием смазки подшипников и их температурой, не допуская нагревания подшипников выше 50—60° С. Через каждые 800—1000 ч работы насоса спускают грязное масло из корпусов подшипников, промывают их и заполняют свежим маслом.

Следят за состоянием сальника, подтягивая его таким образом, чтобы вода просачивалась отдельными редкими каплями. Записывают в журнал показания контрольно-измерительных приборов.

Основные неполадки в работе центробежных насосов и способы их устранения приведены в табл. 1.

В центробежных насосах регулирование работы (изменение подачи и напора) в условиях эксплуатации выполняют двумя способами: частичным или полным открытием задвижки на нагнетательном трубопроводе (изменением гидравлического сопротивления сети); изменением числа оборотов, если это возможно для данного насоса.

Способ регулирования производительности насосов прикрытием или полным открытием задвижки на трубопроводе (дросселирование жидкости) не экономичный, однако широко применяется.

Для остановки насоса медленно закрывают задвижку на нагнетательном трубопроводе и выключают электродвигатель. После остановки закрывают задвижку на всасывающем трубопроводе, вентили у манометра и мановакуумметра и все задвижки на трубопроводе.

Таб. 1 Основные неполадки в работе центробежных насосов и способы их устранения

2.3 Ремонт центробежных насосов

Технический уход за центробежными насосами предусматривает:

- Осмотр и выполнение мелких ремонтных работ по устранению пропусков воды в сальниках;

- Смазку и регулировку подшипников, наладку привода и его ограждения; проверку осевого разбега ротора, осмотр приемного клапана.

В текущий ремонт насоса входят:

- Подтяжка фундаментных болтов;

- Смазка и подтяжка подшипников;

- Набивка сальника;

- Устранение перекоса ременного привода, центровка муфты.

Средний ремонт насосов, осуществляемый в зимний период, включает:

- Все работы, выполняемые по текущему ремонту;

- Разборку насоса и проверку состояния его деталей;

- Ремонт вала путем проточки, наплавки, металлизации или замены;

- Ремонт подшипников путем восстановления или замены;

- Замена рабочего колеса и его балансировка;

- Сборка насоса и центровка муфты;

- Окраска насоса и вентилятора.

2.4 Принцип действия и классификация центробежных вентиляторов

Центробежные вентиляторы общего назначения изготовляются для систем вентиляции, воздушного отопления и других производственных целей и предназначаются для перемещения воздуха и других неагрессивных газов с температурой не свыше 180° С и не содержащих липких веществ, пыли и других твердых примесей в количестве не более 150 мГ/м3.

Центробежный вентилятор состоит из трех основных частей: рабочего колеса с лопастями, иначе называемого ротором или турбиной, спирального кожуха и станины. При вращении колеса в его полости создается разряжение. Воздух, поступающий в полость колеса, захватывается его лопастями, сжимается и под действием центробежной силы (откуда и название - центробежные) отбрасывается в кожух, изменяя направление своего движения на 90 º.

Лопатки колес могут быть различного исполнения: загнутые вперед, радиальные и загнутые назад. Самое большое давление создает колесо с лопатками загнутыми вперед, вследствие чего эти лопатки получили наибольшее распространение.

При работе вентилятора необходимо следить за тем, чтобы колесо вращалось в сторону раскручивания спирали кожуха. При вращении его в противоположную сторону направление движения воздуха не изменяется, но к.п.д. и производительность вентилятора резко падают.

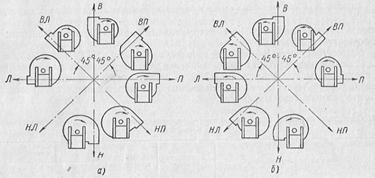

Рис. 17. Положения кожуха центробежных вентиляторов общего назначения: а — вентиляторы правые; б — то же левые.

По разности полных давлений центробежные вентиляторы общего назначения изготовляются:

- низкого давления — с разностью полных давлений до 100 кГ/м2;

- среднего давления — с разностью полных давлений свыше 100 < 300 кГ/м2;

- высокого давления — с разностью полных давлений свыше 300 < 1500 кГ/м2.

По направлению вращения колеса центробежные вентиляторы делятся:

- на вентиляторы правого вращения (правые) — с колесом, вращающемся по часовой стрелке, если смотреть со стороны привода;

- на вентиляторы левого вращения (левые) — с колесом, вращающимся против часовой стрелки, если смотреть со стороны привода.

По направлению выхода воздуха центробежные вентиляторы общего назначения изготовляются с различными положениями кожуха (рис. 17).

2.5 Монтаж центробежного вентилятора

На вентиляторах не должно быть повреждений — вмятин, согнутых лопастей, трещин на втулках и шкивах и пр.

Составные кожухи больших вентиляторов собирают па прокладках из этого же материала, что и прокладки на воздуховодах данной системы вентиляции.

Подшипники вентилятора до заполнения смазкой промывают, как правило, бензином (промывка керосином не рекомендуется). Шарикоподшипники заполняют смазкой; в канавки стенок корпуса вокруг вала подшипника укладывают фетр или кожу, предохраняющие подшипник от попадания в него пыли и грязи.

На всасывающие отверстия вентилятора устанавливают:

- решетку с ячейками размером 25—35 мм, если вентилятор не присоединен к воздуховоду;

- съемный патрубок длиной не менее ширины кожуха вентилятора, если вентилятор присоединяется к воздуховоду.

При установке осевого вентилятора в окна или отверстия стены должны соблюдаться следующие условия:

- отверстие снабжается клапаном, который располагается снаружи, а для небольших вентиляторов (оконного типа) внутри помещения; во всех случаях управление клапаном должно находиться в помещении и устанавливаться на высоте 1,5—1,8 м от уровня пола;

- отверстия защищаются снаружи от атмосферных осадков.

При установке вентилятора должны быть обеспечены:

- минимальный зазор между колесом или лопастями и кожухом;

- прочность крепления тяг и шпонок;

- уравновешенность колеса.

Пусковые приспособления для электродвигателей должны находиться в удобном для управления месте.

Соединение вентиляторов с электродвигателями:

- основание под электродвигатель и вентилятор при непосредственном их соединении на муфтах должны быть общими для агрегата.

- при устройстве ременной передачи необходимо правильно выбрать материал и тип ремня

- ременную передачу ограждают и устанавливают таким образом, чтобы нижняя часть ремня была ведущей. Валы электродвигателя и вентилятора должны быть параллельны.

2.6 Эксплуатация центробежных вентиляторов

Подготовка к пуску вентилятора:

- проверить и убедиться в надежности крепления к фундаменту, наличии и закреплении ограждений вращающихся частей, в отсутствии посторонних предметов, наличии надежного заземления;

- проверить наличие и уровень масла в ходовой части;

- проверить вал вручную и убедиться в легкости хода, в отсутствии заеданий;

- проверить соединительную муфту, состояние резиновых колец;

- закрыть осевой направляющий аппарат.

Пуск вентилятора:

- соблюдая меры безопасности, включить электродвигатель вентилятора согласно инструкции;

- убедиться, что направление вращения совпадает с указателями, нет стуков, шумов, вибрации;

- когда двигатель наберет номинальные обороты (через 30— 40 с), постепенно открывая осевой направляющий аппарат, довести нагрузку вентилятора до требуемой величины;

- сделать не более двух последовательных пусков холодного электродвигателя или одного горячего.

При необходимости большего количества последовательных пусков они должны выполняться через 15 мин.

После первых 48 часов работы:

- отключите вентиляторную группу от источника питания и заблокируйте рубильник. Проверьте надежность фиксации установочными или

крепежными винтами подшипников, рабочего колеса и шкивов.

- проверьте натяжение ремня и при необходимости отрегулируйте его. Натяжение ремня считается оптимальным, если при запуске ремень пробуксовывает в течение одной-двух секунд, так как это позволяет обеспечить продолжительный срок службы ремня и значительно снизить вибрацию вентиляторной группы. При регулировании натяжения убедитесь в сохранении соосности шкивов.

Если центральный кондиционер находится длительное время в бездействии, необходимо периодически вручную проворачивать крыльчатку вентилятора, чтобы предотвратить деформацию вала вентилятора, а, следовательно, его разбалансировку. Кроме того, проворачивание крыльчатки позволяет поддерживать постоянную смазку всей поверхности подшипников. В противном случае смазочное масло застаивается в нижней части подшипника, в то время как наружная поверхность верхней его части подвергается окислению, что может вызвать выход подшипника из строя.

Обслуживание вентилятора во время работы:

- систематически следить за тем, чтобы вентилятор имел плавный и бесшумный ход, рабочее колесо имело правильное направление вращения и не задевало бы корпус;

- своевременно регулировать производительность вентилятора осевым направляющим аппаратом;

- проверить на ощупь температуру ходовой части в местах расположения подшипников — она не должна превышать 70°С;

- периодически проверять уровень масла по маслоуказателю и при необходимости доливать его.

- прочистить канал, соединяющий масляную ванну и масло-указатель и отверстие в верхней крышке маслоуказателя, а также стеклянную трубку;

- следить за состоянием соединительной муфты;

- один раз в три — шесть месяцев осматривать подшипники и при обнаружении коррозии или трещин немедленно заменять их.

Остановка вентилятора:

- закрыть осевой направляющий аппарат; выключить электродвигатель с помощью коммутаторной аппаратуры;

- закрыть шибер на всасывающей линии.

2.7 Ремонт центробежных вентиляторов

Ремонт центробежных вентиляторов выполняется также как и ремонт центробежных насосов (См. пункт 2.3.) .

2.8 Выбор расчетных параметров наружного и внутреннего воздуха

2.8.1 Расчетные параметры наружного воздуха

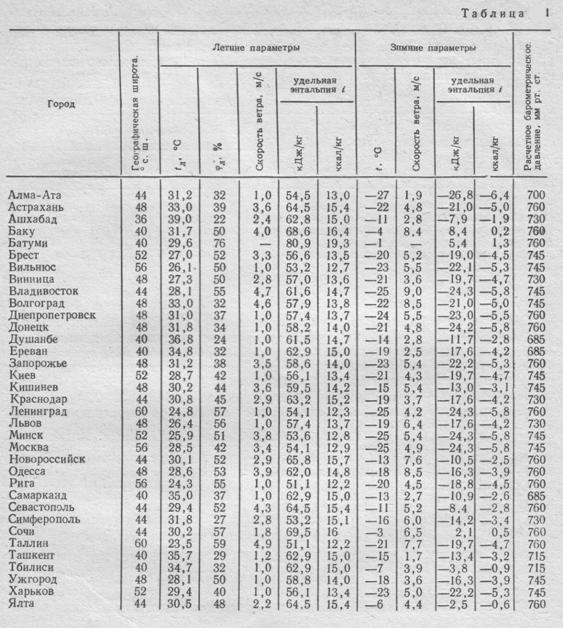

Для большинства общественных зданий, в том числе и для предприятий торговли и общественного питания, принимаются такие значения расчетных параметров, более высокие значения которых в теплый период года наблюдаются в данной местности менее 200 часов в году. Расчетные параметры наружного воздуха приведены в таблице.

Принимаем расчетные параметры наружного воздуха для города Москва: для летнего периода t =+28°С относительная влажность φ= 40%.

2.8.2 Расчетные параметры внутреннего воздуха

Под расчетными параметрами внутреннего воздуха понимают такие значения температуры, относительной влажности и скорости движения воздуха, которые должны поддерживаться в кондиционируемых помещениях либо по технологическим требованиям, либо из соображений комфорта, см. таблицу 2 [3, стр. 57, таб. 2.1]

Принимаем расчетные параметры внутреннего воздуха для города Москва: для летнего периода t = +25°С относительная влажность φ= 50%.

2.9 Техника безопасности при монтаже, эксплуатации и обслуживании кондиционера

Система управления машинами должна иметь минимально число рукояток и кнопок, быстро останавливать движение paбoчих органов машины, находящихся в любом положении, исключать самопроизвольный или случайный пуск механизмов, предусматривать возможность включения и выключения машины с рабочего места. Рукоятки, рычаги, ручки, маховики, кнопки должны иметь удобный доступ.

Кнопки «пуск» должны быть заметны и утоплены на 3…5 мм от уровня крышки коробки.

Сигнализация опасности применяется как в виде самостоятельной системы, так и в сочетании с предохранительными устройствами. Весьма эффективным является сочетание блокирующих и предохранительных устройств.

В конструкциях машин должно быть предусмотрено уменьшение шума на месте работы в пределах установленных норм.

Работы по ремонту, техническому осмотру, регулировке агрегата и приборов необходимо проводить при отключенном от электросети агрегате.

Работники магазина не должны производить никаких работ по регулировке и настройке приборов автоматики. В случае технических неисправностей или возникновения аварийного состояния агрегат следует немедленно отключить и вызвать механика.

Запрещается размещать посторонние предметы на ограждениях агрегата и вокруг него.

Электродвигатели, электропроводка, электроаппараты и прочие электротехнические устройства должны удовлетворять действующим «Правилам устройства и безопасной эксплуатации электроустановок». Части электрических устройств, находящихся под напряжением, должны исключать возможность прикосновения к ним. Это достигается применением специальных ограждений, изоляцией токоведущих частей, использованием блокировок и расположением их в местах, недоступных для работающих, а при необходимости применением защитного заземления. Электропроводку рекомендуется заключать в газовые трубы или металлические рукава и прокладывать внутри станины, пола и т.п. Трубы, которые по конструктивным соображениям нельзя проложить внутри станины, разрешается прокладывать снаружи, но при этом их следует располагать в желобах, глубина которых позволяет скрыть трубопровод заподлицо с наружной поверхностью станины или металлоконструкции.

Станина машины, корпус электродвигателя, кожух электроаппаратуры, как и другие металлические части, которые могут оказаться под напряжением, должны быть заземлены, снабжены специальным болтом с шайбой. Болты должны быть защищены от коррозии и иметь чистую поверхность для контакта с заземляющей шиной. Болт должен иметь знак «Заземление» или «Земля». При возникновении сотрясений или вибраций при работе необходимо принять меры против ослабления контакта (контргайки, контрящие шайбы и т.п.). Заземлять оборудование, установленное на движущихся мастях, необходимо с помощью гибких проводников.

Если приводы электрооборудования, устанавливаемые на машине, изолированы от ее станины, то в их конструкции следует предусматривать устройства для самостоятельного заземления.

Вблизи оборудования должны быть вывешены инструкции по эксплуатации, схемы установки и трубопроводов, правила техники безопасности и правила оказания помощи пострадавшим.

Для оказания пострадавшим доврачебной помощи необходимо иметь в наличии индивидуальные средства защиты (аптечки).

Запрещается:

- включать установку при отсутствии защитного заземления или зануления электродвигателей, пусковых приборов, охлаждаемого оборудования и других металлических частей;

- эксплуатировать оборудование после истечения срока испытания изоляции электрической сети и защитного заземления; оно должно проводиться ежегодно с применением приборов;
