Дипломная работа: Проект электрооборудования мостового крана на 15 тонн

Iдл.доп ≥ Iн , (2.78)

где Iдл.доп – длительно-допустимый ток выбраного кабеля, А;

 Iн – номинальный ток электродвигателя из таблицы 2.1, А;

Выбираем кабель марки КГ(3*25) [ПУЭ] - кабель силовой гибкий с медными многопроволочными жилами, с резиновой изоляцией, в резиновой оболочке. Предназначены для присоединения различных передвижных механизмов, а также стационарных установок, требующих периодического включения и выключения (электрокранов козловых, мостовых, тельферов и др. подъемно-транспортного оборудования). Разделительный слой - синтетическая пленка, допускается наложение изоляции без пленки при отсутствии залипания резины.

Макс. допустимая температура нагрева жил при эксплуатации: +75°С;

Температурный диапазон эксплуатации: от -40°С до +50°С;

Радиус изгиба кабелей: не менее 8-ми наружных диаметров кабеля;

Iдл.доп = 85A ≥ Iн = 79А (2.78)

Проверяем выбранный кабель по потере напряжения:

 (2.79)

где Iн – номинальный ток двигателя, А;

l – Длина питающего кабеля, м;

γ – удельное сопротивление материала, для меди 57 м/Ом*мм2;

S – площадь сечения выбранного кабеля, мм2;

Uн – номинальное напряжение питания двигателя, В.

Потери не должны превышать 5%

  (2.79)

Условия выполняются, следовательно, выбираем питающий кабель марки КГ(3*25).

2.6 Расчет искусственного освещения

Расчёт освещения производим по методу светового потока (коэффициента использования).

Параметры участка работы мостового крана г/п 15т следующие:

Длина – 50 м; ширина – 30 м; высота – 15 м.

Участок кузнечнопрессового цеха относится к VI разряду согласно СНиП [3,таблица 6-4]. По таблице 4-1 [2] выбираем освещённость Е = 100 лк.

Выбираем лампы освещения типа ДРИ400, цоколь Е40, мощностью 400 Вт, световой поток Ф = 32000 лм.

Светильники металогалогенных ламп легко монтируются. Световой поток равномерно рассеивается. Металогалогенные лампы по сравнению с обычными ДРЛ лампами обладают высокой энергетической эффективностью и надёжностью в течение длительного срока службы.

Для кузнечнопрессового цеха коэффициенты отражения стен, пола и потолка равны нулю; т.е. рс = 0%; рp = 0%; рп = 30%.

Определяем коэффициент использования светового потока для светильника типа ГСП400 BELLA-AL , η = 55% или η = 0,55.

Определяем индекс помещения:

 (2.80)

где А – длина участка цеха, м;

В – ширина участка цеха, м;

H - высота участка цеха, м;

  (2.80)

Определяем число светильников:

 (2.81)

где Е – освещённость помещения, лк;

S – площадь помещения, м2;

К3 – постоянный коэффициент равный 1,5;

Z – постоянный коэффициент равный 1,15;

Ф – световой поток лампы, лк;

η – коэффициент использования светового потока.

 (2.82)

 (2.82)

  (2.81)

Светильники размещаем по строительным фермам, рассстояние между которыми стандартные LА = 3, 6, 8, 10, 12, 15 м. В нашем участке кузнечнопрессового цеха LА = 10 м.

Определяем количество рядов:

  (2.83)

где А – длина участка цеха, м;

 LА – расстояние между светильниками по строительным фермам, м.

 (2.83)

Число светильников в ряду:

 (2.84)

где N – число светильников;

 (2.83)

Санитарными нормами устанавливаются расстояния между светильниками и стеной lB.Если рабочие места расположены у стен, то lB =(0,2÷0,3)*LB. Если у стен имеются проходы, следовательно, lB =(0,4÷0,5)*LB.

В нашем случае у стен имеются проходы, следовательно, принимаем значение 0,5. Расстояние между светильниками в ряду можно найти по уравнению:

2∙0,5∙LB∙(n2 – 1)∙LB = B (2.85)

где LB – расстояние между светильниками в ряду, м;

В – ширина участка цеха, м;

2∙0,5∙ LB∙(4 – 1)∙ LB = 30 (2.85)

 (2.85)

Определяем расстояние от стены до светильника:

lB = 0,5∙LB , (2.86)

lB = 0,5∙7,5 = 3,75 м (2.86)

Определяем высоту подвеса светильника:

hc = H – (hp+h) (2.87)

где h – расчётная высота, м;

hp – высота рабочей поверхности над полом, hp = 3,5 м;

H – высота помещения участка цеха, м;

  (2.88)

где λ – коэффициент, характеризующий оптимальное расстояние между светильниками λ = 1.

 (2.88)

hc = 15 – (3,5+10) = 1,5 м (2.87)

Определяем высоту светильника над полом:

hп = H – hс , (2.89)

hп = 15 – 1,5 = 13,5 м (2.89)

Чертим схему расположения светильников.

5. Мероприятия по технике безопасности и противопожарной

технике

5.1 Техника безопасности при обслуживании и ремонте

электрооборудования

Повышенная опасность работ при транспортировке поднятых грузов требует при проектировании и эксплуатации соблюдение обязательных правил по устройству и эксплуатации подъемно-транспортных машин. На механизмах подъема и передвижения правилами по устройству и эксплуатации предусмотрена установка ограничителей хода, которые воздействуют на электрическую схему управления. Конечные выключатели механизма подъема ограничивают ход грузозахватывающего приспособления вверх, а выключатели механизмов передвижения моста и тележки ограничивают ход механизмов в обе стороны. Предусматривается также установка конечных выключателей, предотвращающих наезд механизмов в случае работы двух и более кранов на одном мосту. Исключение составляют установки со скоростью движения до 30 м/мин. Крановые механизмы должны быть снабжены тормозами закрытого типа. Действующими при снятии напряжения.

На крановых установках допускается применять рабочее напряжение до500 В, поэтому крановые механизмы снабжают электрооборудованием на напряжения 220, 380, 500 В переменного тока и 220, 440 В постоянного тока. В схеме управления предусматривают максимальную защиту, отключающую двигатель при перегрузке и коротком замыкании. Нулевая защита исключает самозапуск двигателей при подаче напряжения после перерыва в электроснабжении. Для безопасного обслуживания электрооборудования, находящегося на ферме моста, устанавливают, блокировочные контакты на люке и двери кабины. При открывании люка или двери напряжение с электрооборудования снимается.

При работе крана происходит постоянное чередование направления движения крана, тележки и крюка. Так, работой механизма подъема состоит из процессов подъема и опускания груза и процессов передвижения пустого крюка. Для увеличения производительности крана используют совмещение операций: Время пауз, в течение которого двигатель не включен и механизм не работает, используется для навешивания груза на крюк и освобождение крюка, для подготовки к следующему процессу работы механизма. Каждый процесс движения может быть разделен на периоды неустановившегося движения (разгон, замедление) и период движения с установившейся скоростью.

Мостовой кран установлен в кузнечнопрессовом цеху машиностроительного производства, где наблюдается выделение пыли, поэтому электродвигатель и все электрооборудование мостового крана требует защиты общепромышленного исполнения не ниже IP 53 - защита электрооборудования от попадания пыли, а также полная защита обслуживающего персонала от соприкосновения с токоведущими и вращающимися частями, а также защита электрооборудования от капель воды падающих под углом 600 к вертикали.

Кабина управления краном выполняется теплоизолированной, в ней также оборудуется установка для кондиционирования воздуха.

В настоящее время существуют два основных направления минимизации риска возникновения и последствий ЧС на промышленных объектах. Первое направление заключается в разработке технических и организационных мероприятий, снижающих вероятность реализации опасного поражающего потенциала современных технических систем. В рамках этого направления технические системы и объекты снабжаются различными защитными устройствами — средствами взрыво- и пожарозащиты технологического оборудования, электро- и молниезащиты, локализации и тушения пожаров и т.д.

При эксплуатации установок повышенной опасности предусматривается целый ряд специальных организационных мероприятий, направленных на обеспечение безопасности работ.

Так, эксплуатацию электроустановок (электродвигателей, трансформаторов, аккумуляторов и т.п.) должен осуществлять электротехнический персонал, который делится на:

- административно-технический;

- оперативный;

- ремонтный;

- оперативно-ремонтный.

Оперативный персонал осуществляет осмотр электрооборудования, подготовку рабочего места, техническое обслуживание, включая оперативные переключения, допуск к работам и надзор за работающими. Ремонтный персонал выполняет все виды работ по его ремонту, реконструкции и монтажу. Оперативно-ремонтный совмещает функции оперативного и ремонтного персонала.

При ремонте и обслуживании крана к работам в электроустановках допускаются лица:

- достигшие 18-летнего возраста;

- прошедшие профмедосмотр и не имеющие медицинских противопоказаний;

- теоретически и практически обученные по специальной программе (в том числе по теме: «Освобождение пострадавшего от электротока, оказание ему первой доврачебной помощи»);

- после аттестации квалификационной комиссией. В последующем медицинское освидетельствование повторяется один раз в 2 года. Переаттестация рабочих - ежегодно, а инженерно-технических работников - каждые 3 года. Квалификационная группа персонала подтверждается удостоверением (кроме группы I). Всего квалификационных групп пять. Наиболее ответственная из них - Ч группа. К обслуживанию электроустановок допускаются только лица, имеющие квалификацию не ниже II группы. Лица, обслуживающие технологическое оборудование с электроприводом, должны иметь знания в объеме I или II группы.

Для обеспечения безопасности труда при работе машин с движущимися частями необходим комплекс организационных мероприятий:

- инструктаж и обучение технике безопасности машинистов и рабочих, обслуживающих машины;

- разработка инструкций по технике безопасности при эксплуатации, монтаже, демонтаже и техническом обслуживании этих машин;

- разработка ППР и типовых технологических карт на каждый вид работы с исследующей привязкой их к местным условиям.

Одной из важных задач, стоящих в связи с этим перед конструкторскими организациями и заводами-изготовителями, является дальнейшее совершенствование существующих и разработка новых видов строительных машин и оборудования, обеспечивающих наибольшую безопасность в работе.

Для обеспечения безопасности работ в действующих электроустановках должны выполняться следующие организационные мероприятия:

- назначение лиц, ответственных за организацию и безопасность производства работ;

- оформление наряда или распоряжения на производство работ;

- осуществление допуска к проведению работ;

- организация надзора за проведением работ;

- оформление окончания работы, перерывов в работе, переводов на другие рабочие места;

- установление рациональных режимов труда и отдых;

- проверка отсутствия напряжения;

- отключение установки (части установки) от источника питания;

При проведении работ со снятием напряжения в действующих электроустановках или вблизи них:

- отключение установки (части установки) от источника питания электроэнергией;

- механическое запирание приводов отключенных коммутационных аппаратов, снятие предохранителей, отсоединение концов питающих линий и другие мероприятия, обеспечивающие невозможность ошибочной подачи напряжения к месту работы;

- установка знаков безопасности и ограждение остающихся под напряжением токоведущих частей, к которым в процессе работы можно прикоснуться или приблизиться на недопустимое расстояние;

- наложение заземлений (включение заземляющих ножей или наложение переносных заземлений;

- ограждение рабочего места и установка предписывающих знаков безопасности.

Чтобы предупредить возможность случайного проникновения и тем более прикосновения к токоведущим частям, находящимся под напряжением, используются защитные сетчатые и смешанные ограждения, а также система предупредительных плакатов.

Временными ограждениями могут быть специальные сплошные или решетчатые деревянные ширмы, щиты, изделия из миканита, резины и других изоляционных материалов в сухом состоянии, хорошо укрепленные или прочно установленные. Применяются следующие предупредительные плакаты для электроустановок:

- предостерегающие, в том числе «Высокое напряжение— опасно для жизни!», «Под напряжением. Опасно для жизни!», «Стой! Высокое напряжение», «Не влезай, убьет!», «Стой! Опасно для жизни»;

- запрещающие: «Не включать — работают люди», «Не открывать — работают люди», «Не включать — работа на линии»;

- разрешающие: «Работать здесь», «Влезать здесь»;

- напоминающие: «Заземлено».

Каждый плакат имеет свою форму, соответствующее изображение. Их рисунки, размер и исполнение, место и условия применения определены Правилами.

При выполнении конкретных работ или работ с повышенной опасностью выписывается наряд-допуск:

- записи в наряде должны быть разборчивыми. Заполнение наряда карандашом и исправление текста запрещаются.

- система нумерации нарядов устанавливается руководством организации.

- при указании дат пишут число, месяц и две последние цифры, обозначающие год, например: 29.09.00, 19.12.01, 30.01.02.

- кроме фамилий работников, указываемых в наряде, записываются их инициалы и группа по электробезопасности.

- в наряде указываются диспетчерские наименования (обозначения) электроустановок, присоединений, оборудования.

- в случае недостатка строк в таблицах основного бланка наряда разрешается прикладывать к нему дополнительный бланк под тем же номером с указанием фамилии и инициалов выдающего наряд для продолжения записей. При этом в последних строках соответствующей таблицы основного бланка следует записать: «См. дополнительный бланк».

5.2 Расчет защитного заземления

Производим расчёт защитного заземления питающей подстанции 10/0,4 кВ кузнечнопрессового цеха.

Исходные данные:

Стальной пруток d = 20 мм, l = 3 м; заземлитель горизонтальный – плоса 40x4 мм; глубина заложения горизонтального заземлителя – 0,7 м; климатическая зона – III; грунт – суглинок.

По таблице 63 [1] определяем удельное сопротивление грунта ρ = 100 Ом*м

Нормируемое сопротивление заземляющего устройства Rзн = 4 Ом [1, таблица 62]

Согласно ПУЭ допустимое сопротивление ЗУ с учётом удельного сопротивления грунта:

 (5.1)

где ρгр – удельное сопротивление грунта, Ом*м;

Rзн – сопротивление заземляющего устройства, Ом;

 (5.1)

Обычно отношение расстояния между вертикальными стержнями а к их длине l принимают равными: а/l = 1; 2; 3. Принимаем а = 2 ∙l = 2∙3 = 6 м.

Определяем расстояние от середины стержня до поверхности грунта [1,стр. 150]:

t` = t0 + 0,5∙l (5.2)

где t0 - глубина заложения горизонтального заземлителя, м;

l – длина прутика, м;

t` = 0,7 + 0,5∙3 = 1,05 м (5.2)

Значение коэффициента сезонности для вертикальных заземлителей для III климатической зоны кс =1,5 [1,таблица 64]

Определяем расчётное удельное сопротивление грунта для стержневых заземлителей:

ρрасч.в = кс∙ ρгр , (5.3)

ρрасч.в = 1,5∙100 =150 Ом∙м (5.3)

Определяем сопротивление растеканию вертикальных заземлителей [1,стр145]:

 (5.4)

где d – диаметр заземлителя, м;

 ρрасч.в – расчётное удельное сопротивление грунта для стержневых заземлителей

 l – длина прутка, м.

 t` – расстояние от середины стержня до поверхности грунта, м;

  (5.4)

Определяем количество вертикальных заземлителей [1,стр. 145]:

  (5.5)

где ηв – коэффициент использования вертикальных заземлителей, зависящий от количества заземлителей и расстояния между ними [1, таблица 65, 66]

Количество вертикальных заземлителей для определения ηв можно принять равными Rв/ Rз = 45,2/4 = 11,3; ηв = 0,75

  (5.5)

Применяем к установке 15 шт.

Определяем длину горизонтального заземлителя (полосы):

 lг = 1,05∙nв∙a = 1,05∙15∙6 = 94,5 м (5.6)

Значение коэффициента сезонности для горизонтальных заземлителей для III климатической зоны кс = 2 [1,таблица 64]

Определяем расчетное удельное сопротивление для горизонтальных заземлителей:

 ρрасч.г = кс∙ ρгр = 2∙100 = 200 Ом∙м (5.7)

Определяем сопротивление растеканию горизонтальных заземлителей [1, стр 145]:

 (5.8)

где lг – длина горизонтального заземлителя, м;

ρрасч.г – расчетное удельное сопротивление горизонтальных заземлителей, Ом∙м;

t` – расстояние от середины стержня до поверхности грунта, м;

 (5.8)

Определяем действительное сопротивление растеканию горизонтального заземлителя с учётом коэффициента использования:

  (5.9)

где ηг – коэффициент использования горизонтального электрода при размещении вертикальных электродов по контуру ηг = 0,4 [1, таблица 68]

 (5.9)

Определяем сопротивление растеканию вертикальных заземлителей с учётом сопротивления горизонтального заземлителя:

  (5.10)

Определяем уточнённое количество вертикальных заземлителей:

  (5.11)

где ηв – коэффициент использования вертикальных заземлителей, зависящий от количества заземлителей и расстояния между  ними [1, таблица 65, 66]

  (5.11)

Применяем к установке 10 шт.

Определяем сопротивление растеканию тока всего устройства защитного заземления:

  (5.12)

где R`г – действительное сопротивление растеканию горизонтальных заземлителей с учётом коэффициента использования, Ом;

R`в – сопротивление растеканию вертикальных заземлителей с учётом сопротивления горизонтального заземлителя, Ом;

nву – количество вертикальных заземлителей.

 (5.12)

Вывод: так как Rт ≤ Rзн, следовательно, расчет выполнен верно.

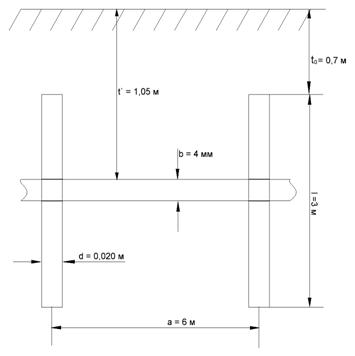

Чертим схему расположения заземлителей в земле (рисунок 1).

Рисунок 1 – Схема расположения заземлителей в земле в условиях кузнечнопрессового цеха завода «ОАО Азовмаш»

5.3 Разработка схемы и сети пожарной сигнализации и

автоматизации

Ряд газов, выделяющихся на начальной стадии горения (тления), определяются составом именно тех материалов, которые участвуют в этом процессе. Однако в большинстве случаев можно уверенно выделить и основные характерные газовые компоненты. Подобные исследования проводились в Институте пожарной безопасности (г. Балашиха Московской обл.) с использованием стандартной камеры объемом 60 м3 для имитации пожара. Состав выделяющихся при горении газов определялся при помощи хроматографии.

Эксперименты показали, что порог обнаружения системы раннего предупреждения пожара в атмосферном воздухе при нормальных условиях должен находиться для большинства газов, в том числе водорода и оксида углерода, на уровне 0,002%. Желательно, чтобы быстродействие системы было не хуже 10 с. Такой вывод можно рассматривать как основополагающий для разработок целого ряда предупреждающих пожарных газовых сигнализаторов.

Существующие средства газоанализа экологической направленности (в том числе на электрохимических, термокаталитических и других сенсорах) слишком дороги для такого использования. Внедрение в производство пожарных извещателей на основе полупроводниковых химических сенсоров, изготавливаемых по групповой технологии, позволит резко снизить стоимость газовых сенсоров.

На примере рассмотрим индикатор оксида углерода и водорода СО-12.

Отмеченный на международных выставках способ раннего обнаружения пожара обеспечивает одновременный контроль относительных концентраций в воздухе двух или более газов, таких как ароматические углеводороды, водород, оксид и диоксид углерода. Полученные значения сравниваются с заданными, и в случае их совпадения формируется сигнал тревоги. Контроль и сравнение относительных концентраций газовых компонент проводятся с заданной периодичностью. Возможность ложных срабатываний измерительного устройства при повышении концентрации одного из газов исключена, если нет возгорания. В качестве измерительного устройства предложен индикатор СО-12, предназначенный для обнаружения в воздушной атмосфере газообразного оксида углерода и водорода в диапазоне их концентраций от 0,001 до 0,01%. Прибор представляет собой девятиуровневый пропорциональный индикатор в виде линейки светодиодов трех цветов - зеленого (диапазон малых концентраций), желтого (средний уровень) и красного (высокий уровень). Каждому диапазону соответствуют три светодиода. При загорании красных светодиодов включается звуковой сигнал, предостерегающий людей об опасности отравления. Принцип работы индикатора основан на регистрации изменения сопротивления (R) полупроводникового газочувствительного сенсора, температура которого стабилизируется на уровне 120 °С в процессе измерений. При этом нагревательный элемент включен в обратную связь операционного усилителя и терморегулятора и периодически, каждые 6 с, отжигается в течение 0,5 с при температуре 450°С. Далее следует изотермическая релаксация сопротивления R при взаимодействии с угарным газом. Процессом измерения и выводом на индикатор данных управляет программируемое устройство. Принципиальная электрическая схема устройства показана на рисунке 1.

Индикатор можно эффективно использовать в качестве пожарного сигнального устройства как в жилых помещениях, так и на промышленных объектах. Дачные домики, коттеджи, бани, сауны, гаражи и котельные, предприятия с производством, основанном на использовании открытого огня и термообработки, предприятия горнодобывающей, металлургической и нефтегазоперерабатывающей промышленности и, наконец, автомобильный транспорт - вот далеко не полный список объектов, где индикатор СО-12 может быть полезен.

Подобные пожарные извещатели раннего обнаружения, объединенные в единую сеть и контролирующие газовыделение при тлении материалов перед их возгоранием, при размещении на промышленных объектах позволяют предупредить аварийные ситуации не только на наземных объектах пожарной охраны, но и в подземных сооружениях, угольных разрезах, где в результате перегрева оборудования, транспортирующего уголь, может произойти возгорание угольной пыли. Каждый датчик, имеющий световой и звуковой сигналы оповещения, способен не только информировать о степени загазованности территории, но и предупредить об опасности персонал, находящийся в непосредственной близости к экстремальному месту. Стационарные пожарные датчики, установленные в жилых помещениях, могут предотвратить взрыв бытового газа, отравление угарным газом и возникновение пожара из-за неисправности бытовой техники или грубого нарушения условий ее эксплуатации путем автоматического отключения от сети.

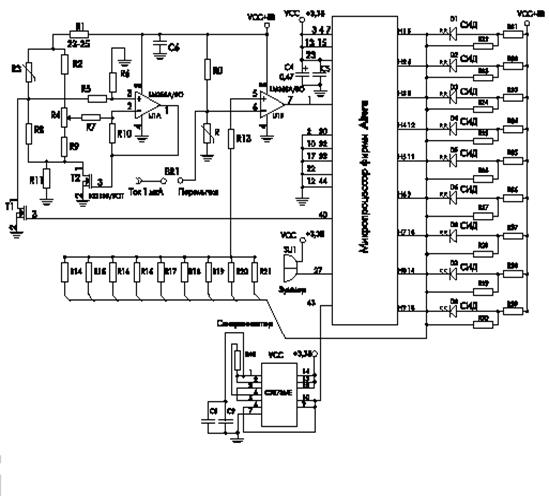

Рисунок 2 – Схема электрическая принципиальная индикатора оксида углерода и водорода СО-12.

5.4 Мероприятия по защите окружающей среды

К основным мероприятиям по защите окружающей среды:

- переход на безотходную и малоотходную технологию. Под понятием «безотходная технология» следует понимать комплекс мероприятий в технологических процессах от обработки сырья до использования готовой продукции, в результате чего сокращается до минимума количество вредных выбросов и уменьшается воздействие отходов на окружающую среду до приемлемого уровня. В этот комплекс мероприятий входят:

а) создание и внедрение новых процессов получения продукции с образованием наименьшего количества отходов;

б) разработка различных типов бессточных технологических систем и водооборотных циклов на базе способов очистки сточных вод;

в) разработка систем переработки отходов производства во вторичные материальные ресурсы;

г) создание территориально - промышленных комплексов, имеющих замкнутую структуру материальных потоков сырья и отходов внутри комплекса.

- для защиты воздуха рабочей зоны и атмосферы от токсичных примесей эффективно применять пылеуловители, туманоуловители, адсорберы, абсорберы, нейтрализаторы и др.

- защитить почвенный покров от твердых отходов за счет сбора, сортирования и утилизации отходов, их организованного захоронения.

- соблюдать законы об охране вод, земли, воздушного бассейна от выбросов.

- в проектируемом цехе установлен фильтр для фильтрации воздуха.

- на предприятии систематически проводятся мероприятия по защите окружающей среды.

- излишки, стружка и бракованные детали выбрасываются в контейнеры и в дальнейшем идут на переплавку (вторичное использование).

Литература

1. Васин В.М. Электрический привод: Учеб. Пособие для техникумов. - М.: Высшая школа, 1984г.

2. Зюзин А.Ф., Поконов Н.З., Вишток А.М.: Монтаж, эксплуатация и ремонт электрооборудования промышленных предприятий и установок. 2-е изд., доп. и перераб. - М.: Высшая школа, 1980г.

3. Коновалова Л.Л., Рожкова Л.Д. Электроснабжение промышленных предприятий и установок. - М.: Высшая школа, 1980г.

4. Крановое электрооборудование: Справочник / Ю.В. Алексеев, А.П. Богословский. - М.: Энергия, 1979г.

5. Крановый электропривод: Справочник / А.Г. Яуре, Е.М. Певзнер. - М.: Энергоатомиздат, 1988г.

6. Липкин Б.Ю.: Электроснабжение промышленных пред- приятий и установок. - М.: Высшая школа, 1981г.

7. Методическое пособие по практической работе по электрооборудованию по теме: Расчет мощности и выбор кранового электродвигателя. Выбор аппаратуры управления и защиты.
