Курсовая работа: Система проведения анализа инвестиционного проектаМеханизм поддержки ABC в BPwin, хотя и учитывает стоимость выполнения каждой работы, продолжительность каждой работы по времени и сколько раз необходимо выполнить работу в течение одного цикла бизнес-процесса, все же дает довольно грубые оценки и, к тому же требует, чтобы все диаграммы, для которых производится оценка, были выполнены в IDEF0. Результаты функционально стоимостного анализа отображаются непосредственно на диаграммах. В левом нижнем углу прямоугольника блока может показываться либо стоимость (по умолчанию), либо продолжительность, либо частота проведения функции (диапазон измерения времени в списке Unit of measurement достаточен для большинства случаев – от секунд до лет). Таблица 5 Центры затрат АВС
Вносим следующие параметры для работ: Таблица 6 Стоимости работ

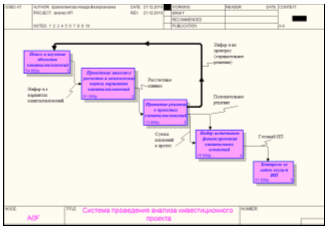

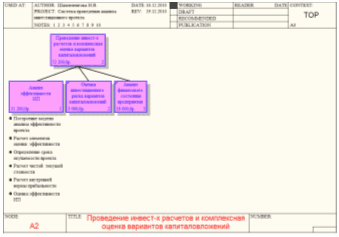

2.7 Диаграммы «только для экспозиции» и диаграмма дерева узлов Диаграммы «только для экспозиции» часто используются в модели для иллюстрации других точек зрения, для отображения отдельных деталей, которые не поддерживаются явно синтаксисом IDEF0. Диаграммы FEO позволяют нарушить любое синтаксическое правило, поскольку по сути являются картинками – копиями стандартных диаграмм и не включаются в анализ синтаксиса. Рис.14 Фрагмент отчета Cost Report Например, работа на диаграмме FEO может не иметь стрелок управления и входа. С целью обсуждения определенных аспектов модели с экспертом предметной области может быть создана диаграмма только с одной работой и с одной стрелкой, поскольку стандартная диаграмма декомпозиции содержит множество деталей, не относящихся к теме обсуждения и дезориентирующих эксперта. Но если FEO используется для иллюстрации альтернативных точек зрения, рекомендуется все-таки придерживаться синтаксиса IDEF0. FEO диаграмма «Система проведения анализа инвестиционного проекта» (рис.15) показывает взаимодействие между работами на этой диаграмме без указания стрелок управления и входа. Диаграмма дерева узлов показывает иерархию работ в модели и позволяет рассмотреть всю модель целиком, но не показывает взаимосвязи между работами (стрелки). Процесс создания модели работ является итерационным, следовательно, работы могут менять свое расположение в дереве узлов многократно. Чтобы не запутаться и проверить способ декомпозиции, следует после каждого изменения создавать диаграмму дерева узлов. Рис.15 Диаграмма декомпозиции А0F На рисунке 16 показана диаграмма дерева узлов работы «Проведение ИР и комплексная оценка вариантов капиталовложения», включающая три уровня: корневую диаграмму, которая расположена на самом верху и три уровня декомпозиции. Рис. 16. Диаграмма дерева узлов A2 Глава 3. Информационная модель в нотации IDEF1.X Обычно разработка модели базы данных состоит из двух этапов: составление логической модели и создание на ее основе физической модели. ERwin полностью поддерживает такой процесс, он имеет два представления модели: логическое (logical) и физическое (physical). Таким образом, разработчик может строить логическую модель базы данных, не задумываясь над деталями физической реализации, Т.е. уделяя основное внимание требованиям к информации и бизнес-процессам, которые будет поддерживать будущая база данных. ERwin имеет очень удобный пользовательский интерфейс, позволяющий представить базу данных в самых различных аспектах. Например, ERwin имеет такие средства визуализации как «хранимое представление» (stored display) и «предметная область» (subject area). Страницы: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
