Курсовая работа: Система проведения анализа инвестиционного проекта

Хранимые представления позволяют иметь несколько вариантов представления модели, в каждом из которых могут быть подчеркнуты определенные детали, которые вызвали бы перенасыщение модели, если бы они были помещены на одном представлении.

Предметные области помогают вычленить из сложной и трудной для восприятия модели отдельные фрагменты, которые относятся лишь к определенной области, из числа тех, что охватывает информационная модель.

Возможности редактирования и визуализации в среде ERwin весьма широки, так, например, создание отношений возможно при помощи перетаскивания атрибута из одной сущности в другую. Такое редактирование модели позволяет вносить изменения и проводить нормализацию быстрее и эффективнее, чем с использованием других инструментов. Для того, чтобы добавить новый элемент на диаграмму, его просто нужно выбрать на панели инструментов (Toolbox) и перенести в нужное место диаграммы. Добавив новую сущность на диаграмму, в нее можно добавить атрибуты, не открывая никаких редакторов, а просто ввести их названия прямо на диаграмме. Таким образом, ERwin позволяет значительно снизить время на создание самой диаграммы и сконцентрироваться на самих задачах, стоящих перед разработчиком.

ERwin имеет мощные средства визуализации модели, такие, как использование различных шрифтов, цветов и отображение модели на различных уровнях, например, на уровне описания сущности, на уровне первичных ключей сущности и т.д. Эти средства ERwin значительно помогают при презентации модели в кругу разработчиков системы или сторонним лицам.

Возможность использования модели ERwin одновременно для логического и физического представления данных позволяет по окончании работы получить полностью документированную модель. ERwin, как и инструмент моделирования бизнес-процессов BPwin, интегрирован с генератором отчетов фирмы CA/Logic Works - RPTwin. Это средство позволяет получать подробные отчеты по модели, освещая самые разJ1ичные ракурсы и аспекты. Инструмент RPTwin поставляется вместе с ERwin и имеет богатый набор встроенных отчетов, позволяющих получать многогранную информацию по модели. Документирование структуры данных является очень важной частью моделирования, Т.К. это позволяет другим разработчикам или лицам, которые будут сопровождать систему, быстрее начать ориентироваться во внутренней структуре и понимать назначение компонентов.

ERwin имеет средство, выполняющее задачу, обратную генерации, что называется «обратная разработка» (reverse engineering). Т.е. ERwin может присоединиться к СУБД получить всю информацию о структуре базы данных и отобразить ее в графическом интерфейсе, сохранив все сущности, связи, атрибуты и прочие свойства. Таким образом, можно переносить существующую структуру данных с одной платформы на другую, а также исследовать структуру существующих баз данных.

Начиная с версии 3.5 ERwin, поддерживает многомерное моделирование, которое используется при построении хранилищ данных. Производительность ОLАР-приложений определяется, в основном, качеством дизайна хранилища данных, поэтому критически важно при разработке хранилища иметь инструмент, который бы поддерживал распространенные технологии. ERwin поддерживает две технологии моделирования хранилищ данных: звезда (star) и снежинка (snowf1ake).

Словарь данных, созданный при анализе бизнес-процессов при помощи инструмента BPwin, может быть использован как основа для построения модели базы данных. Однако взаимосвязь между этими двумя инструментами двусторонняя, модели BPwin и ERwin можно постоянно поддерживать в согласованном состоянии. Интеграция этих двух продуктов очень важна с точки зрения их совместного использования при разработке программного обеспечения, т.к. отпадает необходимость в повторном выполнении действий и процесс создания словаря данных становится практически автоматическим.

3.1 Логическая модель

Логическая модель включает в себя:

·  ЕRD-диаграммы;

·  Модель данных, основанная на ключах;

·  Физическая модель.

Первым шагом при создании логической модели БД является построение диаграммы ERD. ЕRD-диаграммы состоят из трех частей: сущностей, атрибутов и взаимосвязей. Сущностями являются существительные, атрибуты − прилагательными или модификаторами, взаимосвязи − глаголами.

ЕRD-диаграммы

ЕRD-диаграмма графически представляет структуру данных проектируемой ИС. Сущности отображаются при помощи прямоугольников, содержащих имя. Имена принято выражать существительными в единственном числе, взаимосвязи - при помощи линий, соединяющих отдельные сущности. Взаимосвязь показывает, что данные одной сущности ссылаются или связаны с данными другой.

Сущности и Атрибуты ERwin

Сущность служит для представления набора реальных или абстрактных предметов (людей, мест, событий и т.п.), которые обладают общими атрибутами или характеристиками. Сущность «логический» объект, который в физической среде СУБД представлен таблицей. Сущность в ERwin обычно описывает три части информации: атрибуты, являющиеся первичными ключами, неключевые атрибуты и тип сущности.

Логические взаимосвязи

Связями называются логические соединения или ассоциации между двумя сущностями.

Данные, относящиеся к связям, очень важны и часто являются критическими данными, которые мы используем в повседневном бизнесе. Например, важно знать о каком-то типе инструмента, но знание того, к кому относится конкретный инструмент (связь между человеком и инструментом) может иметь критическую важность. Связь - это соотношение либо между двумя сущностями, либо между сущностью и этой же сущностью. Связь - «логический» объект, представленный одним или несколькими атрибутами - внешними ключами. Связь в ERwin обычно содержит пять типов информации: тип связи, родительский конец связи, дочерний конец связи, ERwin toolbox содержит два типа сущностей: независимые и зависимые. Независимая СУЩНОСТЬ это сущность, экземпляры которой могут быть уникальным образом идентифицированы без определения ее связи с другой сущностью. Она представляется в ERwin в виде прямоугольника. Первичный ключ независимой сущности не включает в себя первичных ключей других сущностей. Зависимая СУЩНОСТЬ - это сущность, экземпляры которой не могут быть уникальным образом идентифицированы без определения ее связи с другой сущностью или сущностями. Она представляется на ЕR-диаграмме в виде прямоугольника с закругленными углами. Первичный ключ зависимой сущности включает первичные ключи одной или более родительских сущностей.

Связи в IDEFIX представляют собой ссылки; соединения и ассоциации между сущностями. Связи это глаголы, которые показывают, как соотносятся сущности между собой.

Модель данных, основанная на ключах

Каждая сущность содержит горизонтальную линию, разделяющую атрибут на две группы.

Атрибуты, расположенные над линией, называются первичным ключом. Первичный ключ предназначен для уникальной идентификации экземпляра сущности.

При создании сущности необходимо выделить группу атрибутов, которые потенциально могут стать первичным ключом (потенциальные ключи), затем произвести отбор атрибутов для включения в состав первичного ключа, следуя следующим рекомендациям:

·  Первичный ключ должен быть подобран таким образом, чтобы по значениям атрибутов, в него включенных, можно было точно идентифицировать экземпляр сущности.

·  Никакой из атрибутов первичного ключа не должен иметь нулевое значение.

·  Значение атрибутов первичного ключа не должны меняться. Если значение изменилось, значит, это уже другой экземпляр сущности.

При выборе первичного ключа можно внести в сущность дополнительный атрибут и сделать его ключом. Так, для определения первичного ключа часто используют уникальные номера, которые могут автоматически генерироваться системой при добавлении экземпляра сущности в БД. Применение уникальных номеров облегчает процесс индексации и поиска в БД.

Первичный ключ, выбранный при создании логической модели, может быть неудачным для осуществления эффективного доступа к БД и должен быть изменен при проектировании физической модели.

Потенциальный ключ, не ставший первичным, называется альтернативным ключом (Alternate Кеу). ERwin позволяет выделить атрибуты альтернативных ключей, и по умолчанию в дальнейшем при генерации схемы БД по этим атрибутам будет генерироваться уникальный индекс. При создании альтернативного ключа на диаграмме рядом с атрибутом появляются символы (АК).

Атрибуты, участвующие в неуникальных индексах, называются инверсионными входами (Inversion Entries).

Инверсионные входы − это атрибут или группа атрибутов, которые не определяют экземпляр уникальным образом, но часто используются для обращения к экземплярам сущности. ERwin генерирует неуникальный индекс для каждого инверсионного входа.

Мы экспортировали созданную нами в BPwin модель в Erwin и для ее открытия создаем новый проект в Erwin. Необходимо определить также сущности и атрибуты. В данной модели сущностями являются «Организация» «Инвесторы» «Договоры» «Реквизиты», так как инвестиции направляются в организацию, и она же реализует проект, то есть все сущности будут зависимы от сущности «Организация».

В таблице 6 указаны атрибуты и типы создаваемой модели.

Таблица 6

Типы атрибутов

Атрибут

Тип

Атрибут

Тип

ИНН_организации Number Адрес_орг String
ФИО_руководителя String Тел_орг Number
Реквизиты Number ФИО_инвестора String
Форма_собст_орг String Дата_заключения Data
Адрес_инв String Н_договора Number
Телефон_инв Number ИНН_инв String
Форма_собст_ин String Подписи Number
Сумма_инвестиций Number Адрес_КБ String
Корр_счет Number Тел_КБ Number
Лиц_счет Number ФИО_гл_бух String
Объект_инвест String КПП_КБ Number

Необходимо определить ключевые атрибуты для каждой сущности. Ключевыми атрибутами для «Организации» являются «ИНН организации», для «Инвестора» «ИНН_инвестора», для «Договора »«Н_договора» и для сущности Реквизиты ключевым атрибутом будет «ИНН_орг», «ИНН_КБ», «КПП_КБ». Для приведения БД к первой нормальной форме нужно выполнить условие, при которой все атрибуты содержат атомарные значения. В сущностях «Организация» «Реквизиты» и «Инвестор» может быть несколько телефонных номеров, что является нарушением первой нормальной формы. Нужно создать отдельные сущности «Телефон» и связать их с указанными сущностями.

Проверим соответствие БД второй нормальной форме. Все неключевые атрибуты должны зависеть от первичного ключа. Это условие выполняется для всех сущностей БД. Для приведения БД к третьей нормальной форме необходимо обеспечить отсутствие транзитивных зависимостей неключевых атрибутов, условие соблюдается.

Полученная БД в третьей нормальной форме изображена на рис. 17.

3.2 Физическая модель

Нормализация

Нормализация – процесс проверки и реорганизации сущностей и атрибутов с целью удовлетворения требований к реляционного модели данных. Нормализация позволяет быть уверенным, что каждый атрибут определен для своей сущности, значительно сократить объем памяти для хранения данных.

Для рассмотрения видов нормальных фор введем понятия функциональной и полной функциональных зависимости.

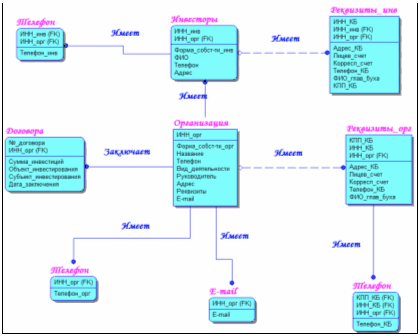

Рис.17. Логическая модель в нотации IDEF1.X

Функциональная зависимость

Атрибут В сущности Е функционально зависит от атрибута А сущности Е, тогда и только тогда, когда каждое значение А в Е связало с ним точно одно значение В в Е. другими словами, А однозначно определяет В.

Полная функциональная зависимость

Атрибут E в сущности B полностью функционально зависит от ряда атрибутов А сущности Е, если и только если В функционально зависит от А и не зависит ни от какого подряда А.

Существуют следующие виды нормальных форм:

Первая нормальная форма (1NF). Сущность Е находится в первой нормальной форме, тогда и только тогда, когда все атрибуты содержат только атомарные значения. Среди атрибутов не должно встречаться повторяющихся групп, т.е. нескольких значений для каждого экземпляра.

Вторая нормальная форма (2NF). Сущность Е находится во второй нормальной форме, если она находится в первой нормальной форме и каждый не ключевой атрибут полностью зависит от первичного ключа, Т.е. не существует зависимостей от части ключа.

Третья нормальная форма (3NF). Сущность Е находится в третьей нормальной форме, если она находится во второй нормальной форме и неключевые атрибуты сущности Е зависят от других атрибутов Е.

Логическую модель на рисунке 17. преобразуем в физическую модель:

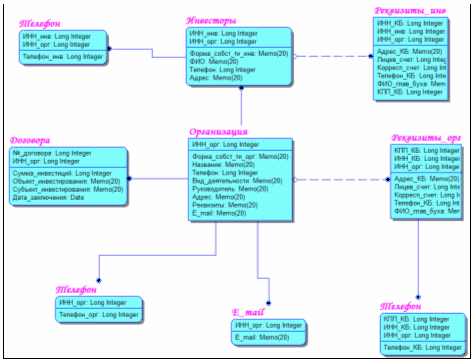

Рис.18. Физическая модель в нотации IDEF1.X

3.3 Генерация физической модели

Посредством Erwin можно также создавать и физические модели данных для различных СУБД. Для создания физической модели необходимо в окне создания новой модели выбрать тип создаваемой модели Logical/Physical и тип базы данных, в которой необходимо создать таблицы (Рис. 19). В данном курсовом проекте мы создадим физическую модель для СУБД Borland C++Builder 6 в сервере БД – Paradox 7.

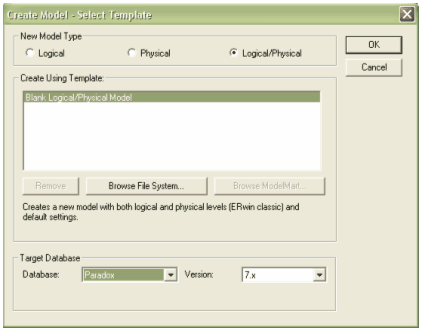

Рис. 19. Выбор типа модели


Далее создается модель из уже ранее существующей модели созданной в Erwin, изображенной на рисунке 18. Для начала перейдем на физический уровень данных (рис. 20).

Рис. 20. Выбор уровня данных

Затем, в панели инструментов нажимаем кнопку , в появившемся окне выбираем Model level compare и указываем файл из которого необходимо импортировать данные (рис. 21)

Рис. 21. Импорт данных из существующей модели

В последующих окнах необходимо выбрать данные, настройки которые необходимо импортировать. Импорт таблиц и их строк осуществляется путем нажатия на кнопку Import . Чтобы не импортировать не нужные данные, надо выбрать их из списка и нажать на кнопку Ignore . Окно выбора данных представлено на рисунке 22

После нажатия кнопки  необходимо подтвердить появившийся запрос Erwin. Получившаяся модель представляет собой физическую модель для сервера БД Paradox 7 (рис. 23)

Рис. 22. Окно выбора импортируемых данных

Рис. 23 Физическая модель

На данном этапе возможно изменить формат конечной БД, для этого необходимо щелкнуть по кнопке  «Select target server» и в открывшемся окне Рис. 24 выбрать необходимый тип. При нажатии на кнопку «ОК» модель преобразуется в тот тип, который мы выбрали.
