Дипломная работа: Создание автоматизированной системы по ведению именных накопительных счетов

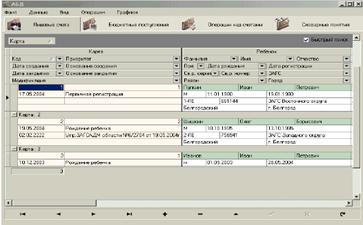

Рисунок 3.11 - Лицевые счета

Для вывода информации по группе счетов необходимо предварительно выбрать необходимые параметры для выделения группы (Номер загса, дата рождения и т.д.) и наложить фильтр.

Для заполнения реквизитов используется полноэкранная форма карточки лицевого счета. Для облегчения процесса заполнения включается возможность выбора отдельных реквизитов из соответствующих таблиц «Словарные понятия».

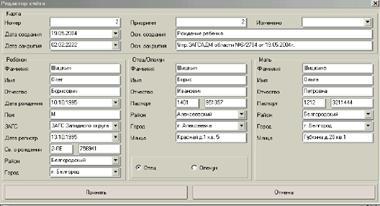

Рисунок 3.12 - Карточка лицевого счета

В карточке лицевого счета. Фиксируются фамилия, имя отчество ребенка и его родителей, или опекуна, место их проживания, а также характеристики лицевого счета (Номер, основание открытия, текущее состояние и т. д.).

Учет денежных средств

Данный интерфейс предназначен для ввода фактических финансовых операций, связанных с выделением бюджетных средств и получением дохода.

Рисунок 3.13 - Поступление бюджетных средств

Учет поступающих бюджетных денежных средств и средств, полученных от доходных операций, осуществляется в следующем порядке:

При выделении денежных средств данный факт фиксируется записью в таблице поступления денежных средств с обязательным указанием даты поступления, суммы поступления, накладных расходов. Величина выданных средств и остаток к распределению фиксируется автоматически. В интерфейсах ввода предусмотрена возможность установки фильтра для просмотра по срокам поступления или расходования средств, и видам поступлений.

Автоматическое распределение всех денежных средств распределяется между всеми картами, в зависимости от приоритетов.

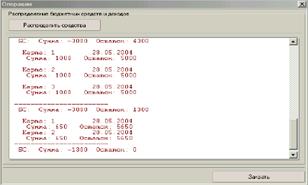

Рисунок 3.14 - Распределение бюджетных средств и доходов

В таблицу «Операции над счетами» записываются все операционные вычисления, которые выполнялись над всеми картами и итоговая сумма за определенный период времени.

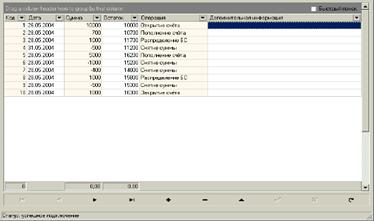

Рисунок 3.15 - Операции над счетами


3.2.3 Подготовка отчетных форм

Одна из самых главных форм - эта форма отчетов, которая позволяет выбрать любые данные, практически по любым критериям, из базы данных.

Существует множество способов и программ, которые позволяют создавать отчетные документы. Но, как правило, отчеты, полученные стандартными способами или специальными программами не позволяют гибко менять структуру отчета, а тем более редактировать его. При решении проблемы с отчетными документами были выбраны следующие форматы экспорта данных: Веб-страница, Текстовый документ, Microsoft Excel.

Отчеты сгруппированы по следующим разделам: «Лицевые счета», «Бюджетные поступления», «Операции над счетами», «Словарь операций», «Словарь районов», «Словарь городов», «Словарь ЗАГСов».

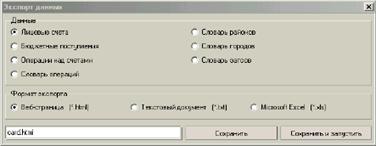

Рисунок 3.16 - Экспорт данных

Отчеты по лицевым счетам

Данный раздел предназначен для автоматизации процесса заполнения свидетельств об открытии лицевого накопительного счета.

Отчеты предназначены для отправления данных о клиенте в Веб-страницу (Рисунок 3.17), в текстовый документ (Рисунок 3.18), в Microsoft Excel (Рисунок 3.19), где хранятся все данные о всех клиентах. Можно также осуществлять фильтрацию по всем видам данных.

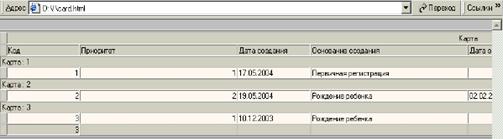

Рисунок 3.17- Экспорт данных о клиенте в Веб - страницу

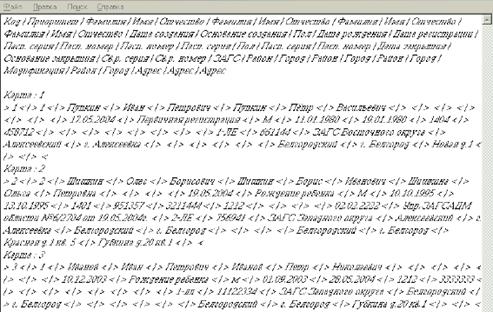

Рисунок 3.18 - Экспорт данных о клиенте в текстовый документ

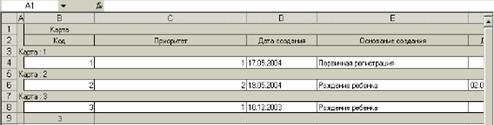

Рисунок 3.19 - Экспорт данных о клиенте в Microsoft Excel

Отчеты по бюджетным поступлениям

В данном разделе предусмотрено создание отчетов за период и по отдельным видам поступлений.

Данные отчеты содержат информацию о платежах поступивших в фонд программы.

Отчеты предназначены для отправления данных о клиенте в Веб-страницу (Рисунок 3.20), в текстовый документ (Рисунок 3.21), в Microsoft Excel (Рисунок 3.22). Можно также осуществлять фильтрацию по всем видам данных.

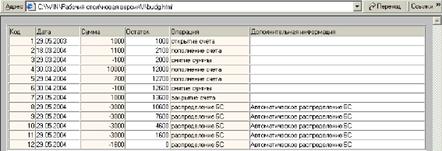

Рисунок 3.20 - Экспорт бюджетных поступлений в Веб – страницу

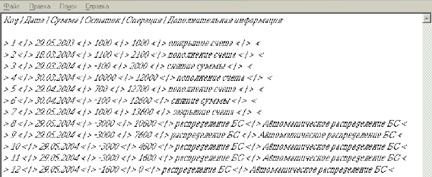

Рисунок 3.21 - Экспорт бюджетных поступлений в Текстовый документ

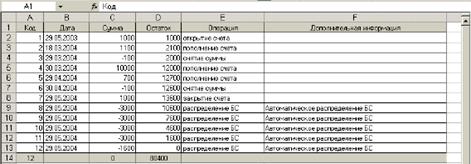

Рисунок 3.22 - Экспорт бюджетных поступлений в Microsoft Excel

Отчет «Операции над счетами»

В данном отчете показано автоматическое распределение по картам поступающих бюджетных средств (Рисунок 3.14).

В данном разделе предусмотрено создание отчетов за период и по отдельным видам поступлений (Рисунок 3.15). Их характер аналогичен подобным отчетам по бюджету.

Отчеты предназначены для отправления данных о клиенте в Веб-страницу, в текстовый документ, в Microsoft Excel,. Можно также осуществлять фильтрацию по всем видам данных.

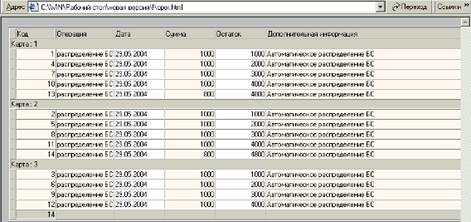

Рисунок 3.23 - Экспорт распределенных бюджетных средств по картам в Веб-страницу

Отчет «Словарные понятия»

Отчет «Словарные понятия» включает в себя:

- Отчет «Словарь операций».

Данный отчет содержит информацию о всех видах операций.

Отчет предназначен для отправления данных о клиенте в Веб-страницу, в текстовый документ, в Microsoft Excel,. Можно также осуществлять фильтрацию по всем видам данных.

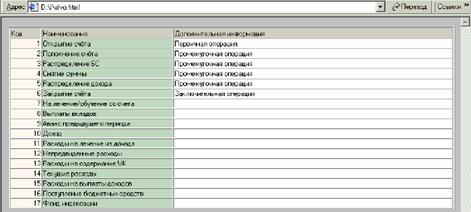

Рисунок 3.23 - Экспорт словаря операций в Веб - страницу

- Отчет «Словарь районов».

Данный отчет содержит информацию о всех имеющихся районов.

Отчет предназначен для отправления данных о клиенте в Веб-страницу, в текстовый документ, в Microsoft Excel,. Можно также осуществлять фильтрацию по всем видам данных.

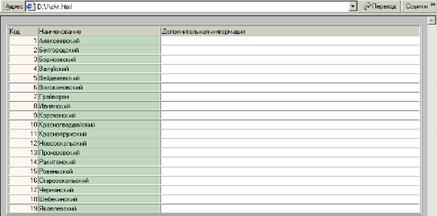

Рисунок 3.24 - Экспорт словаря районов в Веб – страницу

- Отчет «Словарь городов».

Данный отчет содержит информацию о всех имеющихся городах.

Отчет предназначен для отправления данных о клиенте в Веб-страницу, в текстовый документ, в Microsoft Excel. Можно также осуществлять фильтрацию по всем видам данных.

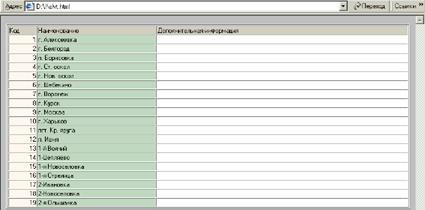

Рисунок 3.25 - Экспорт словаря городов в Веб – страницу

- Отчет «Словарь ЗАГСов».

Данный отчет содержит информацию о всех имеющихся ЗАГСах.

Отчет предназначен для отправления данных о клиенте в Веб-страницу, в текстовый документ, в Microsoft Excel,. Можно также осуществлять фильтрацию по всем видам данных.

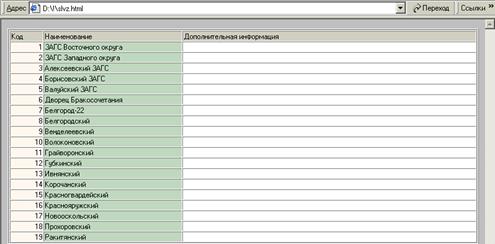

Рисунок 3.26 - Экспорт словаря ЗАГСов в Веб – страницу

3.2.4 Графики

Для более наглядного восприятия информации в программе предусмотрено создание временного графика. При построении графика у нас задается интервал времени от начала и до конца поступления денег, а также и сами денежные поступления.

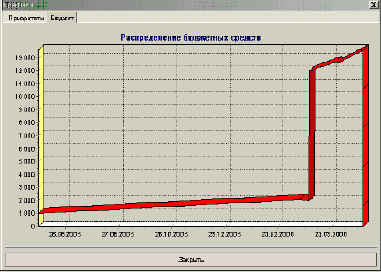

Рисунок 3.27 - График распределения бюджетных средств

А также мы создаем диаграмму приоритетов для наглядного вида соотношения приоритетов лицевых счетов.

Где 0 – закрытый приоритет

1 – высший приоритет

2..n – по убыванию.

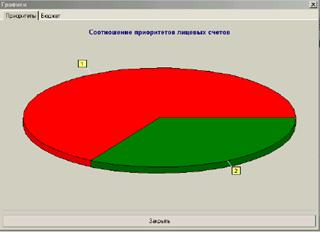

Рисунок 3.28 - Соотношение приоритетов лицевых счетов


3.3 Испытания программного продукта

3.3.1 Выбор тестирования

Надежность программного обеспечения (ПО) это вероятность его работы без отказов в течение определенного периода времени, рассчитанная с учетом стоимости для пользователя каждого отказа. Надежность программного обеспечения как определяющий элемент его качества закладывается на этапе разработки и проектирования, реализуется на этапе реализации ПО. Выбор критериев, которыми должна определяться надежность ПО, отыскание оптимальной по отношению к этим критериям его структуры, выбор режима работы ПО – вот далеко не полный перечень тех проблем, которые должны быть решены на этапе создания и реализации ПО до его эксплуатации. Поэтому для обеспечения надежности ПО зачастую используют такие термины, как доказательство, тестирование, отладка, контроль и испытание, которые часто используются как синонимы, поэтому приведём эти определения[3]:

- Тестирование (testing) - процесс выполнения программы или части программы, с намерением или целью найти ошибки;

- Доказательство (proof) - попытка найти ошибки в программе безотносительно к внешней для программы среде. Большинство методов доказательства предполагает формулировку утверждений о поведении программы и затем вывод и доказательство математических теорем о правильности программы.

- Контроль (verification) - попытка найти ошибки в тестовой, или моделируемой среде;

- Испытание (validation) - попытка найти ошибки, выполняя программу в заданной реальной среде;

- Аттестация (certification) - авторитетное подтверждение правильности программы. При тестировании с целью аттестации выполняется сравнение с некоторыми заранее определённым стандартом;

- Отладка (debugging) не является разновидностью тестирования. Хотя “отладка” и “тестирование” часто используются как синонимы, под ними подразумеваются разные виды деятельности. Тестирование – деятельность, направленная на обнаружение ошибок; отладка направлена на установление точной природы известной ошибки.

Существуют разные виды тестирования программы:

- Тестирование модуля или автономное тестирование – контроль отдельного программного модуля, обычно в изолированной среде (т.е. изолированно от всех остальных модулей). Тестирование модуля иногда также включает математическое доказательство.

- Тестирование сопряжений – контроль сопряжений между частями системы (модулями, компонентами подсистемами).

- Комплексное тестирование – контроль и/или испытание системы по отношению к исходным целям. Комплексное тестирование является процессом контроля, если оно выполняется в моделируемой среде, и процессом испытания, если выполняется в среде реальной, жизненной.

- Тестирование приемлемости – проверка соответствия программы требованиям пользователя.

3.3.2 Полученные результаты при тестировании

3.3.2.1 Тестирование модуля. Целью тестирования модуля является нахождение несоответствия между логикой и сопряжениями модуля, с одной стороны, и его внешними спецификациями (описанием функций, входных и выходных дынных, внешних эффектов), с другой стороны. Процесс проектирования тестов для модуля состоит из следующих четырех шагов:

- Руководствуясь внешними спецификациями модуля, были подготовлены тесты для каждой ситуации и каждой возможности, для каждой границы областей допустимых значений всех входных данных, областей изменения данных, для всех недопустимых условий.

- Был проверен текст программы, чтобы убедиться, что все условные переходы были выполнены в каждом направлении. (Текст программы определялся с использованием созданного логического анализатора).

- Для циклов модулей были проведены тесты, соответствующие пути без выполнения тела циклов, с его однократным выполнением и максимальным числом повторений.

- Был проверен текст программы на её чувствительность к отдельным особым значениям входных данных и были добавлены соответствующие тесты.

Следует отметить, что компиляцию модуля также можно рассматривать как часть процесса тестирования, поскольку компилятор обнаруживает большинство синтаксических ошибок, а также некоторые семантические и логические ошибки.

В результате реализации данного типа тестирования было зафиксировано, что все условные переходы выполняются в каждом направлении, не происходит “зацикливания” в модуле при граничных значениях индексов циклов, также как и не обнаружено сбоев в работе модуля при невыполнении тела какого-либо из циклов, система реагирует на граничные значения водимых данных корректно.

3.3.2.2 Комплексное тестирование. Комплексное тестирование – процесс поисков несоответствия системы ее исходным целям. Это наиболее творческий из всех видов тестирования. Оно состоит из следующих шагов:

- Тестирование стрессов. Распространенный недостаток больших систем в том, что они функционируют как будто бы нормально при слабой или умеренной нагрузке, но выходят из строя при большой нагрузке и в стрессовых ситуациях реальной среды. Тестирование стрессов представляет попытки подвергнуть систему крайнему “давлению”.

Для проведения тестов осуществлялось большое количество запросов к БД (20 запросов). В результате теста не было зафиксировано никаких отклонений в работе программы, но было отмечено определенное замедление работы БД с запросами.

- Тестирование объёма. В то время как при тестировании стрессов делается попытка подвергнуть систему серьёзным нагрузкам в короткий интервал времени, тестирование объема представляет собой попытку предъявить системе большие объёмы данных (максимальный объем базы данных, 2 Мб) в течение более длительного времени.

Для проведения тестов создавалась БД как можно больших размеров, создавались очереди документов, выводимых на печать, использовались граничные значения числовых форматов. В результате теста также не было зафиксировано отклонений в работе программы, обработка запросов БД осуществлялась с незначительным замедлением.

- Тестирование защиты. Так как внимание к вопросам сохранения секретности в сегодняшнем автоматизированном обществе возрастает, к большинству систем предъявляются определенные требования по обеспечению защиты от несанкционированного доступа. Цель тестирования защиты – нарушить секретность в системе.

В результате проведения теста было зафиксировано, что пользователь не имеющий доступа к системе проникнуть в нее не может.

- Тестирование производительности. Требования к производительности и эффективности (время ответа для различных нагрузок и различных конфигураций) – важная часть проектов систем. По сравнению с другими типами комплексного тестирования системы о тестировании производительности известно очень много, этой проблеме посвящена монография[22].

Для проведения данного теста были использованы персональные компьютеры различной конфигурации (ЭВМ на базе Intel 486, Pentium 100, Cyrix 350). В результате проведения теста была зафиксирована корректная работы системы, но необходимо отметить, что работа на ПК на базе Intel 486 не рекомендуется, хотя и возможна.

Наборы тестовых данных и результаты тестирования представим в виде таблице:

Таблица 3.1 - Тестирование автоматизированной системы

№ теста Входные данные Ожидаемый результат Результат программы
Поле ввода Значение
1 Номер карты 1000 Нормальная работа АС Ожидания ввода Дата создания
2 Дата договора

1. 02.02.02

2. 2,2,2

3. дата

1. Нормальная работа АС

2. Ошибка ввод не в форме

3. Ошибка ввод не в форме

1. Занесение записи в БД

2. Выдача сообщения об ошибке

3. Выдача сообщения об ошибке

3 Поступление бюджетных средств (сумма)

1. 12345

2. 0

1. Нормальная работа АС

2. Ошибка суммы

1. Занесение записи в БД

2. Выдача сообщения об ошибке

4 Пол

ж

м

с

1. Нормальная работа АС

2. Нормальная работа АС

3. ошибка Данные пола принимают 2 значения: ж и м

1. Занесение записи в БД

2. Занесение записи в БД

3. Выдача сообщения об ошибке

5 Добавление в словари уже имеющихся в них данных Повтор данных Повтор данных

Выводы по тестированию программного обеспечения

На основании проведения вышеперечисленных тестов можно заключить, что:

- Созданная система выполняет все функции.

- При аварийном отключении сохраняет максимально возможное количество данных.

- Система способна работать на ПК различной конфигурации, в том числе и минимальной.

- Система отвечает поставленным требованиям по защите от несанкционированного доступа.

- Система корректно осуществляет свою работу при работе с большими объемами данных (при максимальном объеме БД – 2 Мб) и при большом количестве запросов (20 запросов).


4. Расчет экономической эффективности разработки программного обеспечения



4.1 Технико-экономическое обоснование разработки ПО

Данный программный продукт по введению именных накопительных счетов для детей Белгородской области обусловлен сложной демографической ситуацией, главным образом сложившимся с середины 60-х годов уровнем рождаемости в размерах простого воспроизводства, так и рядом неблагоприятных факторов социально-экономического характера. Острота демографической ситуации сегодня определяется не только самой величиной уровня смертности, но и ее половозрастной структурой. Не секрет, что многие семьи не желают сегодня заводить детей именно из-за материальных проблем. Все понимают, что на государственное пособие в 100 рублей маме с ребенком прожить невозможно, особенно если общий достаток семьи невелик.

С целью преодоления неблагоприятных демографических тенденций и повышения социальной защищенности молодого поколения, создания более благоприятных стартовых условий его вступления в самостоятельную жизнь главой администрации области подписано постановление, предусматривающее с 1 июля 1995 года открытие именных накопительных счетов каждому новорожденному жителю области в размере 10 минимальных ставок оплаты труда. Белгородская область - единственная в России, где принят закон "О дополнительных социальных гарантиях молодому поколению". Данный фонд каждому родившемуся младенцу на его специальный счет зачисляет 1000 рублей. По достижению совершеннолетия зачисленная сумма с процентами будет выделяться молодому человеку на приобретение жилья.
