Курсовая работа: Проектирование управляемого привода в электромеханических системах

Определим энергетический запас двигателя:

.

1.6 Выбор рабочей траектории

Для выбора программной траектории движения нагрузки необходимо проанализировать достоинства и недостатки каждой из двух возможных траекторий, а также пар двигателей, чтобы в итоге остановиться на одной траектории и выбрать один из четырех двигателей.

Сравним двигатели, выбранные для данных траекторий. Скорости вращения двигателей типа ДВИ-211–02 и СД-150 для первой траектории очень большие ( и  соответственно), нежели для второй траектории ( и ). Чем ниже скорость вращения двигателя, тем меньшее передаточное число требуется обеспечить, а, следовательно, выбрать более простой редуктор, подходящий по массогабаритным характеристикам и его КПД.

Как для первой, так и для второй траектории, все двигатели обеспечивают достаточный энергетический запас, но двигатели для второй траектории типа 2ПБ90МУХЛ4 и ДВИ-321–02 обеспечивают больший запас энергии.

Необходимо отметить, что изменения, которым подвергается первая программная траектория, снижают качество управляемого привода.

Остановим свой выбор на второй из двух возможной траекторий.

Для второй траектории движения необходимо выбрать двигатель из двух возможных 2ПБ90МУХЛ4 и ДВИ-321–02. Сравнивая технические характеристики двигателей (таблица 1.6), можем отметить, что двигатель 2ПБ90МУХЛ4 обладает меньшей массой по сравнению с двигателем ДВИ-321–02, и меньшим сопротивлением в якорной цепи, что уменьшает тепловые потери, и меньшим энергетическим запасом.

Таким образом, выбираем двигатель типа 2ПБ90МУХЛ4 и соответственно подобранный для него редуктор 5Ч 80 типа червячный одноступенчатый с передаточным отношением .

2. Синтез системы управления электроприводом

2.1 Выбор информационных элементов привода

Информационными элементами привода являются элементы измерителя рассогласований: задающее устройство, датчик обратной связи, сумматор.

Вид управляемого привода обуславливает выбор типа информационных элементов: датчиков линейных или угловых перемещений.

Приведем статическую ошибку системы, заданную в ТЗ в относительных единицах, к абсолютным единицам.

. (2.1)

Допустимая погрешность измерителя рассогласования  находится по заданной в ТЗ статической погрешности привода , которая складывается из статических погрешностей привода по задающему и возмущающему воздействиям, статической погрешности измерителя рассогласований и погрешностей элементов прямого канала привода: усилителя мощности, преобразователя, двигателя, редуктора. Точность измерителя рассогласования удовлетворительна, если составляет не более трети допустимой статической погрешности, оговариваемой ТЗ на проектируемый привод.

. (2.2)

Ошибка измерителя рассогласования  определяется способом среднеквадратического суммирования ошибок задающего устройства (ЗУ) и датчика обратной связи (ДОС).

 (2.3)

Будем считать, что датчики ДОС и ЗУ абсолютно идентичны, поэтому они вносят одинаковый вклад в статическую ошибку измерителя рассогласования.

 (2.4)

Тогда из выражения 2.4 статические ошибки ДОС и ЗУ:

. (2.5)

При выборе информационных элементов необходимо исходить из требований технического задания на разработку привода:

·  вида управляемого привода и статической погрешности датчика ,

·  максимальных перемещений ,

·  скорости .

Исходя из выше изложенных требований к информационным элементам, выберем потенциометр проволочный, характеристики которого представлены в таблице 2.1.

Таблица 2.1. Параметры выбранного датчика

2.2 Синтез структурной схемы управляемого привода

Синтез структурной схемы привода начинают с разработки его функциональной схемы.

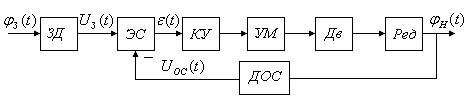

Рис. 2.1. Функциональная схема управляемого привода

На рис. 2.1 обозначено:

ЗД − задающий датчик (преобразовывает механический сигнал в электрический);

ЭС − элемент сравнения (в данном случае сумматор);

КУ − корректирующее устройство;

УМ − усилитель мощности (формирует напряжение в якорную цепь двигателя);

Дв – двигатель, преобразующий напряжение на его входе в угловое перемещение на его выходном валу;

Ред – редуктор, понижающий значение углового перемещения на выходном валу двигателя до величины перемещения, необходимого для управления положением рабочей нагрузки;

ДОС – датчик обратной связи, обеспечивающий преобразование физического сигнала в форму, удобную для сравнения.

Линеаризованная структурная схема двигателя постоянного тока (ДПТ) с независимым возбуждением при управлении по цепи якоря, составленная для приращений переменных двигателя в относительных единицах (о.е.), представлена на рис. 2.2.

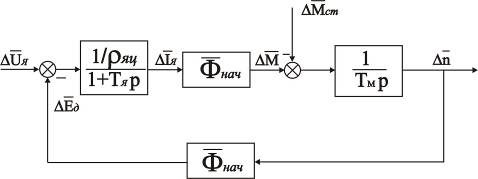

Рис. 2.2. Линеаризованная структурная схема ДПТ в о.е.

На схеме (рис. 2.2) обозначено:

 – приращение напряжения управления, .

 – приращение ЭДС, .

 – приращение тока в цепи якоря, .

 – значение магнитного потока двигателя в рабочей точке.

. (2.6)

 – относительное сопротивление якорной цепи.

. (2.7)

 – приращение приведенного к валу двигателя статического момента нагрузки, .

 – приращение момента, развиваемого двигателем, .

 – постоянная якорной цепи, определяемая отношением реактивного  и активного  сопротивлений цепи.

 – приращение угловой скорости вала двигателя, .

 – механическая постоянная двигателя.

, (2.8)

где  – динамический момент инерции на валу двигателя,

. (2.9)

За базовые значения угловой скорости вала двигателя , момента двигателя , напряжения  и тока в цепи якоря  принимают их номинальные значения.

Двигатель имеет переменный параметр – , меняющийся от некоторого минимального  до максимального значения  вслед за изменением моментов нагрузки. При синтезе управляющего устройства выбирают регулятор, способный обеспечить требуемое качество управления приводом при любом значении  из известного диапазона. Величину статического момента нагрузки , являющегося возмущающим воздействием для двигателя, при синтезе привода принимают максимальной.

Для использования структурной схемы двигателя в общей структуре привода необходимо осуществить в схеме переход от относительных единиц измерения (о.е.) к абсолютным единицам (а.е.).

Передаточные функции двигателя по управляющему и возмущающему воздействиям в а.е. могут быть получены из соответствующих им выражений в о.е. при использовании базовых значений параметров, выбранных для совершения прямого перехода в схеме.

За базовое значение магнитного потока двигателя  примем его номинальное значение . Рабочее значение магнитного потока  выбираем в рабочем интервале . Пусть .

Используя структурную схему двигателя в относительных единицах (рис. 2.2) и приведенные выше базовые значения переменных, преобразуем схему, введя масштабирующие коэффициенты, обеспечивающие измерение в абсолютных единицах передаточных функций двигателя по управляющему  и возмущающему  воздействиям (рис. 2.3).

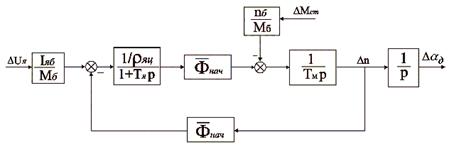

Рис. 2.3. Линеаризованная структурная схема ДПТ с передаточными функциями в абсолютных единицах (а.е.)

Приведем все необходимые параметры для дальнейших расчетов схемы.

Двигатель 2ПБ90МУХЛ4

;

;

;

;

;

;

;

;

.

Редуктор червячный одноступенчатый 5Ч 80

;

.

Траектория рабочего цикла

;

;

;

;

.

Магнитный поток двигателя в рабочей точке (формула 2.6):

.

.

Относительное сопротивление якорной цепи (формула 2.7):

Возмущающее воздействие

;

.

Для нахождения механической постоянной двигателя  определим суммарные минимальное и максимальное значения момента инерции на валу двигателя согласно формуле 2.9:

,

.

Минимальное и максимальное значение механической постоянной двигателя

,

.

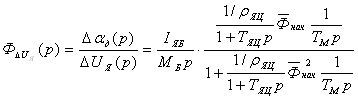

Передаточная функция двигателя по управляющему воздействию

,

,

Разделим числитель и знаменатель передаточной функции на :

, где .

Найдем минимальное и максимальное значение электромеханической постоянной времени двигателя :

,

.

Заметим, что если представить, что , тогда полученная передаточная функция эквивалентна передаточной функции колебательного звена:

. (2.10)

Если  < 1, то выражение (2.10) – произведение передаточных функций интегратора и колебательного звена.

Если   1, то выражение (2.10) – произведение передаточных функций интегратора и двух последовательно соединенных апериодических звеньев.

Определим параметры данной передаточной функции из следующей пары уравнений:

, (2.11)

. (2.12)

Из уравнения 2.12 выразим параметр :

 (2.13)

Из уравнения (2.11) определим минимальное и максимальное значения постоянной времени :

,

.

Определим значения параметра  при максимальном и минимальном значениях механической постоянной времени:

,

.

Найденные значения , поэтому представим передаточную функцию двигателя как передаточную функцию двух последовательно соединенных апериодических звеньев. Для этого решим уравнения:

, (2.14)

 (2.15)

Решим уравнение (2.14):

.

Корни уравнения:

,

где .

.

. (2.16)

Аналогично решим уравнение 2.15:

Корнями данного уравнения являются:

Таким образом, получим:

.

Определим коэффициент передачи двигателя:

.

. (2.17)

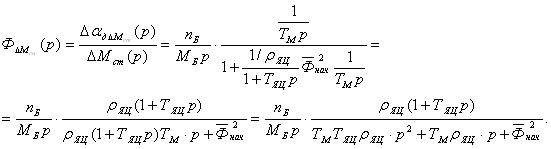

Передаточная функция двигателя по возмущающему воздействию

Разделим числитель и знаменатель передаточной функции на :

.

. (2.18)

Заметим, что знаменатель передаточной функции двигателя по возмущающему воздействию совпадает со знаменателем передаточной функции по управляющему воздействию. Поэтому представим знаменатель функции (2.18) в следующем виде:

, где .

, где .

Коэффициенты передачи двигателя:

,

,

.

Для дальнейшего использования составим таблицу со всеми найденными параметрами передаточных функций двигателя (таблицу 2.2).

Таблица 2.2. Значения параметров ПФ двигателя
