К электрическим аппаратам обычно предъявляется требование сохранять работоспособность в интервале температур ±40СС. Очевидно, что жидкий металл должен сохранять свое состояние в указанном интервале. Из известных материалов только ртуть находится в жидком виде при температуре ниже 0°С и может быть в чистом виде пригодна для ЖМК. Высокая токсичность паров ртути существенно осложняет технологию ее применения.

В ЖМК перспективно применение диэлектрического или металлокерамического твердого каркаса, пропитанного жидким металлом.

Герметичные контакты (герконы)

Наименее надежным узлом электромагнитных реле является контактная система. Электрическая дуга или искра, образующиеся при размыкании и замыкании контактов, приводят к их быстрому разрушению. Этому также способствуют окислительные процессы и покрытие контактных поверхностей слоем пыли, влаги, грязи. Существенным недостатком электромагнитных реле является и наличие трущихся механических деталей, износ которых также сказывается на их работоспособности. Попытки разместить контакты и электромагнитный механизм в герметизированном объеме с инертным газом не приводят к положительным результатам из-за больших технологических и конструктивных трудностей, а также из-за того, что контакты при этом не защищаются от воздействия продуктов износа и старения изоляционных материалов. Другим недостатком электромагнитных реле является их инерционность, обусловленная значительной массой подвижных деталей. Для получения необходимого быстродействия приходится применять специальные схемы форсировки, что приводит к снижению надежности и росту потребляемой мощности.

Перечисленные недостатки электромагнитных реле привели к созданию реле с герметичными магнитоуправляемыми контактами (герконами).

Простейшее герконовое реле с замыкающим контактом изображено на рис. 7.13, а. Контактные сердечники (КС) 1 и 2 изготавливаются из ферромагнитного материала с высокой магнитной проницаемостью (пермаллоя) и ввариваются в стеклянный герметичный баллон 3. Баллон заполнен инертным газом — чистым азотом или азотом с небольшой (около 3 %) добавкой водорода. Давление газа внутри баллона составляет (0,4—0,6) • 105 Па. Инертная среда предотвращает окисление КС. Баллон устанавливается в обмотке управления 4. При подаче тока в обмотку возникает магнитный поток Ф, который проходит по КС1 и 2 через рабочий зазор б между ними и замыкается по воздуху вокруг обмотки 4. Поток Ф при прохождении через рабочий зазор создает тяговую электромагнитную силу Рэ, которая, преодолевая упругость КС, соединяет их между собой. Для улучшения контактирования поверхности касания покрываются тонким слоем (2—50 мкм) золота, родия, палладия, рения, серебра и др.

При отключении обмотки магнитный поток и электромагнитная сила спадают и под действием сил упругости КС размыкаются. Таким образом, в герконовых реле отсутствуют детали, подверженные трению (места крепления якоря в электромагнитных реле), а КС одновременно выполняют функции магнитопровода, токопровода и пружины.

В связи с тем что контакты в герконе управляются магнитным полем, герконы называют магнитоуправляемыми контактами.

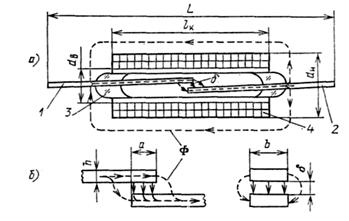

Рис. 7.13. Простейшее герконовое реле с симметричным замыкающим контактом

На основе герконов могут быть созданы также реле с размыкающими и переключающими контактами. В герконе с переключающим контактом (рис. 7.14, а) неподвижные КС 1, 3 и подвижный 2 размещены в баллоне 4. При появлении сильного магнитного поля КС 2 притягивается

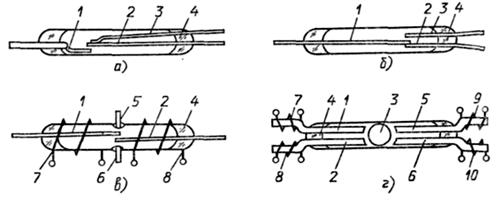

Рис. 7.14. Переключающие герконы

к КС 1 и размыкается с КС 3. Один из КС переключающего геркона (например, 2) может быть выполнен из немагнитного материала (рис. 7.14,б). Герконовое реле (рис 11.4, в) имеет два подвижных КС 1, 2, два неподвижных КС 5, 6 и две обмотки управления 7, 8. При согласном включении обмоток замыкаются КС 1 и 2. При встречном включении обмоток КС 1 замыкается с КС 5, а КС 2 с КС 6. При отсутствии тока в обмотках все КС разомкнуты. Герконовое реле (рис. 7.14, г) имеет переключающий контакт 3 сферической формы. При согласном включении обмоток 7 и 8 контакт 3 притягивается к КС и КС 2 и замыкает их. После отключения обмоток 7 и 8 и при согласном включении обмоток 9 и 10 контакт 3 замыкает КС 5 и КС 6. Так как КС герконов выполняют функции возвратной пружины, им придаются определенные упругие свойства. Упругость КС обусловливает возможность их вибрации («дребезга») после удара, который сопутствует срабатыванию. Длительность такой вибрации достигает 0,25 мс при общем времени срабатывания 0,5—1 мс. Одним из способов устранения влияния вибраций является использование жидкометаллических контактов. В переключающем герконе (рис. 7.15, а) внутри подвижного КС 1 имеется капиллярный канал, по которому из нижней части баллона 4 поднимается ртуть 5. Ртуть смачивает поверхности касания КС 1 с КС 2 или КС 3. В момент удара контактов при срабатывании возникает их вибрация. Из-за ртутной пленки на контактной поверхности КС 1 вибрация не приводит к разрыву цепи. В конструкции на рис. 7.15,б между КС 2, КС 3 и ртутью 5 находится ферромагнитная изоляционная жидкость 6. При возникновении магнитного поля ферромагнитная жидкость 6 перемещается вниз, в положение, при котором поток будет наибольшим. Ртуть вытесняется вверх и замыкает КС 2 и КС 3. Следует отметить, что жидкометаллический контакт позволяет уменьшить переходное сопротивление и значительно увеличить коммутируемый ток. Наличие ртути удлиняет процесс разрыва контактов, что увеличивает время отключения реле.

Управление герконом можно осуществлять и с помощью постоянного магнита. Если постоянный магнит установлен вблизи геркона, его магнитный поток замыкается через КС, которые в результате этого находятся в замкнутом состоянии. Использование постоянного магнита совместно с управляющей катушкой позволяет создать герконовое реле с размыкающим контактом.

Рис.7.15. Ртутные герконы

Лекция №8

Тема лекции:

Электрическая дуга, физические явления, основы горения и гашения дуги постоянного тока

Общие сведения

Большая группа электрических аппаратов представлена коммутационными устройствами, с помощью которых замыкается и размыкается электрическая цепь. Электрический разряд, возникающий при размыкании контактов, приводит к их износу и в значительной степени определяет надежность и долговечность аппарата. Этот разряд в окружающем контакт газе является либо тлеющим разрядом, либо электрической дугой. Тлеющий разряд возникает при отключении тока менее 0,1 А при напряжении на контактах 250—300 В. Такой разряд происходит на контактах маломощных реле, а в более мощных аппаратах является переходной фазой к разряду в виде электрической дуги. Если ток и напряжение в цепи выше определенных значений, то имеет место дуговой разряд, обладающий следующими особенностями;

1. Дуговой разряд имеет место только при относительно больших токах. Минимальный ток дуги для различных материалов для металлов составляет примерно 0,5 А.

2. Температура центральной части дуги очень велика и может достигать 6000—25 000 К.

3. При дуговом разряде плотность тока на катоде чрезвычайно велика и достигает 102—103 А/мм2.

4. Падение напряжение у катода составляет всего 10— 20 В и практически не зависит от тока.

В дуговом разряде можно различить три характерные области: околокатодную, область столба дуги, околоанодную. В каждой из этих областей процессы ионизации и деионизации протекают по-разному.

а) Околокатодная область.

Занимает весьма небольшое пространство длиной не более 10-6 м. Около катода возникает положительный объемный заряд, создаваемый положительными ионами. Между этим положительным объемным зарядом и катодом создается электрическое поле с напряженностью до 107 В/м, в котором движутся электроны, вышедшие из катода и создающие электрический ток. Электрическое поле воздействует на электроны, увеличивая их скорость. При соударении такого электрона с нейтральной частицей может произойти ионизация, для чего электрон должен обладать определенной энергией.

Напряжение (разгоняющее напряжение), которое должен пройти электрон для приобретения энергии, необходимой для ионизации, называется потенциалом ионизации. Для газов этот потенциал колеблется от 24,58 В (гелий) до 13,3 В (водород). Пары металлов имеют значительно меньший потенциал ионизации. Так, для паров меди он равен 7,7 В.

Положительные ионы, так же как и электроны, разгоняются электрическим полем, но из-за большой массы скорость их много меньше. При ударе положительного иона о нейтральную частицу меньшая часть энергии передается на ионизацию, так что ионизация толчком происходит в основном за счет электронов.

Ввиду малой протяженности околокатодной области электроны не набирают скорости, достаточной для ионизации ударом. Чаще всего после удара атом переходит в возбужденное состояние (электрон атома переходит на более удаленную от ядра орбиту). Для ионизации возбужденного атома требуется меньшая энергия. В результате необходимый потенциал ионизации уменьшается. Такая ионизация называется ступенчатой. При ступенчатой ионизации необходим многократный удар электронов по атому: на каждый образующийся положительный ион требуются десятки электронов. Поэтому ток около катода, несмотря на наличие положительных ионов, носит электронный характер.

Образующиеся электроны не создают около катода отрицательного объемного заряда, так как их скорость значительно больше скорости тяжелых положительных ионов. Положительные ионы разгоняются в поле катодного падения напряжения и бомбардируют катод. Благодаря этому температура катода поднимается и достигает точки испарения материала электрода. При высоких температурах появляется термоэлектронная эмиссия катода, которая в сильной степени зависит от температуры электрода. Проведенные исследования также показали, что дуга может существовать только за счет автоэлектронной эмиссии, создаваемой у катода электрическим полем.

б) Область дугового столба. Энергия, приобретенная заряженными частицами в электрическом поле дугового столба, столь мала, что практически ионизация толчком не происходит.

При большой температуре, которая имеет место в области дугового столба, скорость частицы возрастает до значения, при котором удар в нейтральный атом приводит к его ионизации. Такая ионизация называется термической. Основным источником ионов и электронов в столбе дуги является термическая ионизация. Чем меньше масса частицы, тем больше ее скорость движения.

Таким образом, с ростом давления степень ионизации уменьшается. В связи с этим во многих дугогасящих устройствах (ДУ) электрических аппаратов создается повышенное давление газа, что способствует гашению дуги. Очень сильное влияние на ионизацию оказывает температура. Для большого числа двухатомных газов из-за ступенчатой ионизации процесс образования ионов начинается при температурах 6-103 К. Пары металла ионизируются значительно легче. Заметная ионизация начинается уже при температурах 3000—4000 К. Поэтому в ДУ необходимы меры против попадания металлических паров электродов.

в) Энергетический баланс дуги. Процесс ионизации и процесс деионизации в значительной степени определяются температурой дугового промежутка. Последняя зависит от количества тепла, выделяемого в дуге и отводимого от дуги.

Охлаждение дуги происходит за счет излучения, теплопроводности и конвекции.

Для открытой дуги, горящей в воздухе, излучением отдается 15—30 % выделяемой в дуге энергии. Для дуги, горящей в закрытом ДУ, доля тепла, отдаваемого лучеиспусканием, меньше.

Отвод тепла за счет теплопроводности газа в значительной степени зависит от его температуры. Так, при температуре 4000 К молекулы водорода диссоциируют на атомы. При этом от дуги отводится большое количество тепла. Внешне этот процесс представляется как резкое увеличение теплопроводности. Теплопроводность газа сильно зависит от его природы. Так, средняя теплопроводность водорода в 17 раз больше, чем воздуха. Благодаря своей высокой теплопроводности при прочих равных условиях водород способствует более быстрому охлаждению столба дуги. Ток, отключаемый в атмосфере водорода, в 7,5 раза больше, чем в воздухе при том же давлении.

При горении дуги в трансформаторном масле последнее разлагается с выделением водорода, что способствует эффективному гашению дуги. В некоторых аппаратах под действием магнитного поля дуга перемещается с большой скоростью относительно воздуха, что приводит к ее охлаждению за счет конвекции. Этот вид теплоотдачи наряду с теплопроводностью является определяющим для процесса гашения.

г) Околоанодная область. Поток электронов из столба дуги устремляется к положительному электроду — аноду. Анод при дуговом разряде не излучает положительных ионов, которые могли бы нейтрализовать электроны. Поэтому вблизи анода создается отрицательный объемный заряд, что и вызывает появление околоанодного падения напряжения и повышение напряженности электрического поля. Околоанодное падение напряжения зависит от температуры анода, его материала и значения тока.

Электроны разгоняются в поле, образованном отрицательным объемным зарядом и анодом. Энергия, приобретенная электронами, отдается аноду. Благодаря большой энергии электронов анод нагревается до очень высокой температуры, которая, как правило, выше температуры катода. Мощный поток электронов выбивает из анода электроны, которые также участвуют в создании отрицательного объемного заряда.

Высокая температура анода и околоанодная область не оказывают существенного влияния на возникновение и условия существования дугового разряда. Роль анода сводится к приему электронного потока из дугового столба.

Для дуги большого тока околоанодное падение напряжения столь мало, что им можно пренебречь.

Распределение напряжения, напряженности электрического поля (градиента) и производной, пропорциональной объемному заряду а в дуге, представлено на рис.8.1.

Падение напряжения у катода составляет 10—20 В и зависит от материала катода и свойств газа, в котором горит дуга. Околокатодное падение напряжения несколько меньше потенциала ионизации газа из-за наличия около катода его паров, у которых потенциал ионизации значительно ниже.

Околоанодное падение напряжения составляет 5—10 В. При больших токах околоанодное напряжение уменьшается, в то время как околокатодное напряжение остается постоянным.

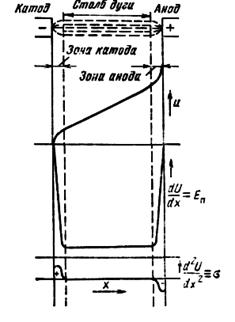

Рис. 8.1. Распределение напряжения, напряженности электрического поля и объемных зарядов в электрической дуге

В некоторых аппаратах низкого напряжения длина дуги невелика. Падение напряжения на столбе дуги мало по сравнению с суммой падения напряжения у катода и анода. Такие дуги называются короткими. Условия гашения короткой дуги в значительной степени определяются процессами, происходящими у электродов, и условиями их охлаждения.

В аппаратах высокого напряжения падение напряжения на столбе дуги значительно больше околоэлектродных, и последними можно пренебречь. Условия существования таких дуг, называемых длинными, определяются процессами в столбе дуги.

Физические особенности дугового разряда при высокой плотности газовой среды

Явление прохождения электрического тока через газ, называемое газовым разрядом, может наблюдаться практически при любых значениях тока. На рис. 8.2 изображена вольтамперная характеристика последовательных стадий газового разряда в воздухе при атмосферных условиях.

При несамостоятельном разряде (зона О — В) ток поддерживается за счет внешних ионизаторов (космические лучи, рентгеновские лучи и др.); при самостоятельном разряде (зона В — Е) носители электричества возникают в газоразрядном канале непосредственно за счет ионизирующих факторов, присущих газоразрядному каналу.

Между точками О — А зависимость и = / (t) следует закону степени трех вторых.

В стадии «насыщения» (А — В) все заряды, содержащиеся в промежутке, достигают электродов. Но так как никакой дополнительной ионизации здесь не возникает, то значительное увеличение напряжения не ведет к существенному изменению тока.

За точкой В напряжение становится достаточным для возникновения ударной ионизации (под действием сил электрического поля), начинается самостоятельная форма разряда.

Участок В — С соответствует стадии пробоя, или «таунсендовской» стадии (по имени Таунсенда, разработавшего математическую теорию этой стадии).

Наиболее характерные признаки стадии пробоя: ударная ионизация, незначительные пространственные заряды, лавинообразный процесс образования электронов (и ионов). При больших расстояниях между электродами и достаточно высокой плотности газа таунсендовская стадия может перейти в так называемую стримерную стадию пробоя.

Когда мощность источника становится достаточно большой, способной вызвать в цепи токи порядка мА, стадия пробоя переходит в стадию тлеющего разряда (С — D). Для тлеющего разряда характерна ударная ионизация, но уже в условиях резко неравномерного поля, когда основное падение напряжения приходится на слой у катода. Основной столб разряда в данном случае представляет собой как бы проводник тока, убыль электронов в котором восполняется за счет столкновения наиболее «быстрых» электронов с атомами газа. Для тлеющего разряда также характерно постоянство произведения давления газа на длину околокатодного слоя.
При достаточно большом токе тлеющий разряд переходит в дуговой (переходная стадия D — Е).

Рис. 8.2. Вольтамперная характеристика газового разряда

Дуговой разряд в газовой среде относительно высокой плотности (при атмосферном и более высоком давлении) обладает следующими характерными чертами:

1) ясно очерчена граница между дуговым столбом и окружающей средой;

2)  высокая плотность тока в дуговом столбе (десятки — сотни А/мм2);

3)  высокая температура газа внутри дугового столба, достигающая 5000 –10000° К и более высоких значений. В этих условиях преобладает термическая ионизация газа (см. ниже). При нормальных условиях дуговая стадия разряда (и термическая ионизация) в воздухе практически прекращаются при температурах около 3000° К;

4)  высокая плотность тока на катоде и малое падение напряжения у катода.

Одно время полагали, что характерной особенностью дуги является высокая температура катода, однако теперь уже совершенно ясно, что дуговой разряд на металлических электродах может существовать практически и при холодном катоде. На рис. 2. 2 приведено изображение дугового столба между металлическими контактами и показано распределение напряжения вдоль него. Как можно видеть, падение напряжения на дуге складывается из трех слагаемых: катодного падения напряжения; падения напряжения в дуговом столбе и анодного падения напряжения.

Общее напряжение на дуге

При условии однородности дугового столба последний член — напряжение на дуговом столбе — может быть представлен как произведение напряженности электрического поля Е на длину канала дуги.

Катодное падение сосредоточено на очень небольшом участке дуги, непосредственно примыкающем к катоду (около 0,001 мм при нормальном атмосферном давлении). Оно составляет величину порядка 10 –20 В, следовательно, средняя напряженность электрического поля у катода достигает величины    порядка 105 В/см и выше. При таких напряженностях выход электронов с поверхности катода может осуществляться в значительной степени за счет автоэлектронной эмиссии. Если материал катода таков, что температура его кипения может превысить 2500° К, то эмиссия электронов с поверхности катода может происходить и за счет термических процессов (термоэлектронная эмиссия). При этих условиях выход электронов с катода обеспечивается и при более низких падениях напряжения у катода. В этом случае катодное падение является не прямой причиной выхода электронов с катода, как при автоэлектронной эмиссии, а косвенной, обеспечивающей выделение около катода необходимой энергии для подогрева катода.

Возможно и совместное существование термической и автоэлектронной эмиссии при нагретом катоде.

Дуга может существовать между металлическими электродами и при холодном катоде. В этом случае имеет место в основном автоэлектронная эмиссия.

Рис. 8.3. Распределение напряжения по длине электрической дуги

Возможен и такой механизм выхода электронов с катода, когда за счет высокой удельной плотности энергии в области околокатодного пространства возникает высокая степень термической ионизации газа. При этом электроны уходят в зону Дуговой плазмы, а положительные ионы, падая на катод, забирают электроны из катода, образуя нейтральные атомы. Таким образом создается электрический ток в цепи. Вполне вероятно, что при холодном катоде имеет место совместное действие автоэлектронной эмиссии и эмиссии за счет термической ионизации в околокатодном пространстве. Следовательно, каким бы ни был механизм освобождения электронов с катода, при всех условиях у катода должна совершаться работа, т. е. выделяться энергия, что и обеспечивается благодаря катодному падению напряжения.

Анодное падение напряжения имеет место в области, непосредственно примыкающей к аноду. Оно не является необходимым условием существования дугового разряда, так как задача анода относительно пассивная — принимать идущий к нему из зоны плазмы дуги электронный поток. Повышение же напряженности электрического поля у анода является следствием образования у анода пространственного отрицательного заряда из-за недостатка ионов у анода. Анод в дуговом разряде не излучает положительные ионы. Ионы же, возникающие в дуговом столбе, хотя и с небольшой скоростью, движутся к катоду, таким образом непосредственно у поверхности анода образуется преобладание отрицательных зарядов и создается условие для анодного скачка напряжения (анодного падения напряжения). Величина анодного падения напряжения зависит от температуры анода, рода металла и пр. Пришедшие из столба дуги электроны, нейтрализуясь на аноде, освобождают «работу выхода», затраченную ранее на выход электронов из катода. Часто температура анода бывает даже выше, чем температура катода.

Падение напряжения в дуговом столбе UCT представляет собой произведение напряженности электрического поля Е на длину столба l. Произведение напряженности электрического поля на ток в дуге определяет мощность, подводимую к дуговому столбу из сети на единицу его длины W = Ei.

При установившемся состоянии эта мощность равна мощности, рассеиваемой дугой в окружающее пространство Р, т. е. Р = W.

Рассеивание энергии дуговым столбом идет посредством излучения, теплопроводности и конвекции. При различных условиях гашения дуги в отключающих аппаратах может преобладать тот или иной вид теплоотдачи. Это зависит от величины тока, среды, в которой образуется дуга (различные газы или жидкости), давления, состояния среды (неподвижная или движущаяся) и пр.
