Учебное пособие: Электрические аппараты

Общими требованиями для реле времени являются:

а) стабильность выдержки времени при колебаниях напряжения, частоты питания, температуры окружающей среды и воздействии других факторов;

б) малые потребляемая мощность, масса и габариты.

Возврат реле в исходное положение происходит, как правило, при его обесточивании. Поэтому коэффициент возврата может быть очень низким.

В зависимости от назначения к реле времени предъявляются различные специфические требования. Для схем автоматического управления электроприводом при большой частоте включений требуются реле с высокой механической износостойкостью — до срабатываний. Требуемые выдержки времени находятся в пределах 0,25—10 с. К этим реле не предъявляются требования относительно высокой стабильности выдержки времени. Разброс времени срабатывания может достигать 10 %. Реле должны работать в производственных условиях при наличии интенсивных механических воздействий.

Реле для защиты энергосистем должны иметь большую точность выдержки времени. Эти реле работают относительно редко, поэтому к ним не предъявляются особые требования по износостойкости. Износостойкость реле времени защиты порядка  срабатываний. Выдержки времени таких реле составляют 0,1—20 с.

 Для автоматизации технологических процессов необходимы реле с большой выдержкой времени — от нескольких минут до нескольких часов. В этом случае, как правило, используются моторные реле времени. В настоящее время созданы также полупроводниковые реле с таким же большим диапазоном выдержки времени.

Реле времени с электромагнитным замедлением

а) Устройство реле и влияние различных факторов на его работу.

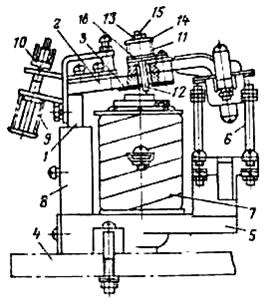

Принцип электромагнитного замедления рассмотрен выше. Конструкция реле с таким замедлением типа РЭВ-800 (рис.14.11) содержит П-образный магнитопровод 1 и якорь 2 с немагнитной прокладкой 3. Магнитопровод укрепляется на плите 4 с помощью литого алюминиевого цоколя 5, на котором устанавливается контактная система 6.

На магнитопроводе установлена намагничивающая обмотка 7 и короткозамкнутая обмотка в виде овальной гильзы 8. Усилие возвратной пружины 9 изменяется с помощью регулировочной гайки 10 которая фиксируется шплинтом.

Рис.14.11. Реле времени.

Для получения большой выдержки времени при отпускании необходима высокая магнитная проводимость рабочего и паразитного зазоров в замкнутом состоянии магнитной системы .С этой целью все соприкасающиеся детали магнитопровода и якоря тщательно шлифуются. Литой алюминиевый цоколь создает дополнительный коротко-замкнутый виток, увеличивающий выдержку времени.

У реальных магнитных материалов после отключения намагничивающей обмотки поток спадает до , который определяется свойствами материала магнитопровода, геометрическими размерами магнитной цепи и магнитной проводимостью рабочего зазора .

 Чем меньше коэрцитивная сила магнитного материала при заданных размерах магнитной цепи и магнитной проводимости рабочего зазора, тем ниже остаточная индукция, а следовательно, и остаточный поток. При этом возрастает наибольшая выдержка времени, которая может быть получена от реле. Применение стали с низким значением  позволяет увеличить выдержку времени.

Выдержка времени при отпускании для насыщенной магнитной системы с короткозамкнутым витком или обмоткой может быть найдена с помощью формулы

где w — число витков короткозамкнутой обмотки; R — ее сопротивление; i — ток в короткозамкнутой обмотке;  — значение магнитного потока, при котором происходит отпускание якоря; Ф0 — установившееся значение магнитного потока в магнитопроводе при включенной намагничивающей обмотке; —МДС первичной обмотки. Можно показать, что для получения большой выдержки времени материал магнитопровода должен иметь высокую магнитную проницаемость на ненасыщенном участке кривой намагничивания.

б) Схемы включения реле.

Время срабатывания реле с электромагнитным замедлением очень мало, так как постоянная времени мала из-за большого начального рабочего зазора, и трогание реле происходит при малом значении МДС обмотки. МДС трогания значительно меньше установившегося значения. Это время составляет 0,05— 0,2 с при наличии короткозамкнутого витка и 0,02—0,05 с при его отсутствии. Таким образом, возможности электромагнитного замедления при срабатывании весьма ограничены. Поэтому используются специальные схемы включения электромагнитных реле (рис.14.12).

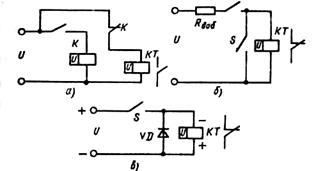

Если необходима большая выдержка времени при замыкании контактов, то целесообразна схема с промежуточным реле К (рис. 6, а). Обмотка реле времени КТ все время подключена к напряжению через размыкающий контакт реле К. При подаче напряжения на обмотку К последнее размыкает свой контакт и обесточивает реле КТ. Якорь КТ отпадает, и его размыкающие контакты срабатывают с необходимой выдержкой времени, обусловленной временем срабатывания реле К и временем отпускания реле КТ.

В схеме рис. 6, б роль короткозамкнутого витка играет сама намагничивающая обмотка, которая питается через резистор. Напряжение, приложенное к обмотке, должно быть достаточным для насыщения магнитной цепи при притянутом якоре. При замыкании управляющего контакта S обмотка реле закорачивается и обеспечивается медленный спад потока в магнитной цепи. Отсутствие специальной короткозамкнутой обмотки позволяет все окно магнитопровода занять намагничивающей обмоткой и создать большой запас по МДС. При этом выдержка времени неизменна при снижении питающего напряжения на обмотке до . Такая схема широко применяется в электроприводе. Обмотка реле включается параллельно ступени пускового реостата в цепи якоря. При закорачивании этой ступени обмотка реле замыкается, а его контакты с выдержкой времени включают контактор, шунтирующий следующую ступень пускового реостата.

Применение полупроводникового вентиля также позволяет использовать реле без короткозамкнутого витка (рис. 6,в). При включении обмотки ток через вентиль практически равен нулю. При отключении управляющего контакта S поток в магнитной цепи спадает и в обмотке наводится ЭДС с полярностью, указанной на рис. 6, в. При этом через вентиль протекает ток, определяемый этой ЭДС, активным сопротивлением обмотки и вентиля и индуктивностью обмотки.

Для того чтобы прямое сопротивление вентиля не приводило к уменьшению выдержки времени (растет активное сопротивление короткозамкнутой цепи), оно должно быть на один-два порядка ниже сопротивления обмотки.

При любых схемах обмотки реле питаются от источника либо постоянного, либо переменного тока с мостовой схемой выпрямления.

Рис. 14.12. Схемы включения реле с выдержкой времени

в) Регулирование выдержки времени.

Время срабатывания реле можно плавно регулировать с помощью возвратной пружины 9 (рис. 14.12). С увеличением сжатия этой пружины увеличивается электромагнитное усилие, необходимое для трогания якоря и определяемое потоком в магнитной цепи. При большем сжатии пружины поток трогания возрастает. Следовательно, возрастает время трогания.

 При разомкнутой магнитной цепи постоянная времени обмотки мала и максимальная выдержка времени также незначительна (около 0,2 с). Выдержка времени значительно увеличивается, если поток трогания близок к установившемуся значению. Однако в этом случае реле работает на пологой части кривой  что вызывает большие разбросы времени срабатывания.

Для получения выдержки времени 1 с и более, необходимо использовать отпускание якоря. Регулировка выдержки реле при отпускании может производиться плавно и ступенчато (грубо).

Плавное регулирование выдержки времени производится изменением усилия пружины 11 (рис.14.12). Эта пружина верхним концом упирается в шайбу 14, которая удерживается шпилькой 15, ввернутой в якорь реле. Нижний конец пружины посредством специальной пластины 16 передает силу через два латунных штифта 12, которые могут свободно перемещаться в отверстиях якоря. Оси латунных штифтов 12 смещены относительно оси пружины. В притянутом положении якоря 2 штифты 12 перемещаются вверх и пружина 11 дополнительно сжимается. Пружина 11 создает основную силу, отрывающую якорь от сердечника. Начальное сжатие пружины изменяется с помощью гайки 13. С увеличением силы пружины 11 электромагнитное усилие, при котором происходит отрыв якоря, увеличивается и возрастает поток отпускания  При этом время отпускания уменьшается (рис. 7). Чем меньше сила пружины, тем больше выдержка времени. Следует отметить, что при  близком к , якорь реле вообще может не отпадать от сердечника.

Возвратная пружина 9 регулируется так, чтобы обеспечить необходимое нажатие размыкающих контактов реле и четкий возврат якоря.

Грубое регулирование выдержки времени осуществляется изменением толщины немагнитной прокладки . Поскольку при притянутом якоре магнитная цепь насыщена, толщина немагнитной прокладки мало сказывается на установившемся потоке. С уменьшением толщины немагнитной прокладки растет индуктивность катушки при ненасыщенном магнитопроводе и уменьшается скорость спадания магнитного потока. В результате при неизменном усилии пружины 11 (рис.14.12) выдержка времени увеличивается. Толщину немагнитной прокладки не рекомендуется брать менее 0,1 мм. В противном случае при повторно-кратковременном режиме работы якорь расклепывает немагнитную прокладку и толщина ее уменьшается, что ведет к изменению выдержки времени. При толщине прокладки мм этим явлением можно пренебречь.

Следует отметить, что электромеханические реле времени достаточно просты по конструкции и обладают большой ударо-, вибро- и износостойкостью. Допустимое число включений достигает 600 в час. Они могут использоваться в схемах автоматики и электропривода как реле тока, напряжения и промежуточные. Коэффициент возврата их низок и составляет 0,1—0,3. Короткозамкнутые витки создают электромагнитное замедление как при притяжении, так и при отпускании якоря. Поэтому токовые реле с короткозамкнутым витком не реагируют на кратковременные перегрузки. При кратковременных перегрузках МДС обмотки пропорциональна этим перегрузкам.

Поток в магнитопроводе нарастает с постоянной времени , определяемой параметрами короткозамкнутого витка . Если перегрузка кратковременна и ее длительность , то поток к моменту не достигнет значения потока срабатывания и якорь останется неподвижным. Если , то реле сработает. Таким образом, предотвращается отключение нагрузки (двигателя) при больших, но кратковременных токовых перегрузках, не опасных для двигателя.

Рис.7. Регулирование времени отпускания с помощью пружины и регулирование времени отпускания изменением немагнитного зазора

Промышленностью выпускаются многочисленные модификации реле с электромагнитным замедлением и выдержкой времени при отпускании 0,3—5 с.

Современные реле имеют один или два унифицированных контактных узла. Каждый узел имеет один замыкающий и один размыкающий контакты с общей точкой. Постоянный ток включения контактов составляет 10 А при напряжении 110 В и 5 А при 220 В. Ток отключения для индуктивной нагрузки (катушки реле, контакторов) составляет 0,2, для активной 0,5 А.

Реле с электромагнитным замедлением выполняют только на постоянном токе путем замедления времени нарастания магнитного потока при срабатывании реле и времени спадания тока при отпускании.

Реле с электромагнитным замедлением РЭ-100 – РЭ-570

Принцип электромагнитного замедления используется в ряде конструкций реле (реле типа РЭ-100, РЭ-180, РЭ-500, РЭ-570 и др.). Реле типа РЭ имеют магнитную систему клапанного типа с короткозамкнутым витком (втулкой), и только реле РЭ-100 может выполняться и без короткозамкнутого витка. Эти реле выпускаются на напряжения 48, 110 и 220В. Мощность, потребляемая обмотками, 20—25 Вт, мощность контактов реле дана в табл. 1.

При работе реле используется выдержка времени, даваемая ими при отпускании якоря. Для реле РЭ-100 и РЭ-500 может быть получена выдержка порядка 0,25—0,9 сек. Для реле РЭ-180 и РЭ-560 выдержка времени 1—3 и 3—5 сек.

Собственное время притяжения якоря реле при наличии короткозамкнутого витка примерно в 3 раза больше, чем без него.

Лекция №15

Тема лекции:

Полупроводниковые реле. Устройство, параметры

Полупроводниковые реле

а) Общие сведения. Полупроводниковые реле в отношении быстродействия, чувствительности, селективности и надежности превосходят электромагнитные. В ряде случаев полупроводниковые реле обладают характеристиками, которые невозможно получить с помощью электромагнитных реле.

Полупроводниковые реле защиты содержат измерительный орган и логическую часть. В измерительном органе непрерывные входные величины преобразуются в дискретный выходной сигнал. Дискретный выходной сигнал поступает на вход логической части, выдающей управляющий сигнал чаще всего на электромагнитное реле.

Измерительный орган полупроводникового реле тока обычно имеет на входе трансформатор тока, нагруженный на малое активное сопротивление. Напряжение на этом сопротивлении пропорционально первичному току в контролируемой сети.

В измерительных органах используются следующие три принципа:

1)  сравнение однородных физических величин, например напряжений. В момент равенства измеряемого и опорного напряжений на выходе появляется нулевой сигнал, который приводит к срабатыванию нуль-органа. На выходе появляется дискретный сигнал. Регулируя опорное напряжение, можно менять уставку срабатывания. Реализация такого принципа показана на рис. 15.1. Выпрямленный сигнал, пропорциональный напряжению или току, подается на мост RJ, R2, R3, VD1. В момент равенства напряжений на R2 и VDI на выходе моста появляется нулевой сигнал, который приводит в действие нуль-орган. Главным источником погрешности полупроводниковых реле является зависимость параметров полупроводниковых приборов от температуры. Поэтому в схемы вводится температурная компенсация. В данной схеме для температурной компенсации последовательно со стабилитроном VD1 включается в прямом направлении диод. С ростом температуры у стабилитрона падение напряжения растет, а у диода в проводящем направлении падает;

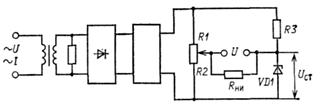

Рис. 15.1. Измерительный орган со стабилитроном

2)  проявление физического эффекта, возникающего при определенном значении измеряемого напряжения, — скачок в нелинейной характеристике туннельного диода, релейная характеристика триггера Шмидта и др.;

3)преобразование непрерывного входного сигнала и опорного напряжения в цифровую форму. После этого производится сравнение входного сигнала с опорным напряжением. Обработка входного сигнала в цифровой форме может производиться по требуемому алгоритму вычислительного устройства. Последний принцип наиболее перспективен ввиду высокой универсальности и развития вычислительной техники.

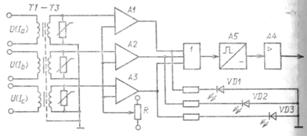

Функциональная схема трехфазного полупроводникового реле тока представлена на рис. 15.2. Пропорциональные токам напряжения трех фаз подводятся к промежуточным трансформаторам Т1—ТЗ. Между первичной и вторичной обмотками установлен экран. На выходе трансформаторов включены нелинейные резисторы. Эти мероприятия защищают усилители ОУ от перенапряжений. Сигнал со вторичных обмоток трансформаторов, пропорциональный контролируемому току, подается на входы ОУ А1—A3. На эти же усилители подается опорное напряжение с резистора R. Входные и опорные напряжения сравниваются между собой. При их равенстве на выходе усилителей А1—A3 появляется выходной сигнал, который через элемент ИЛИ (§ 12.6), блок расширения импульса А5 и оконечный усилитель А4 подается на исполнительный орган. В блоке А5 кратковременный импульс преобразуется в импульс большей длительности. Светоизлучаюшие диоды VD1—VD3 сигнализируют о фазе, в которой произошла перегрузка.

Рис. 15.2. Трехфазное полупроводниковое реле тока

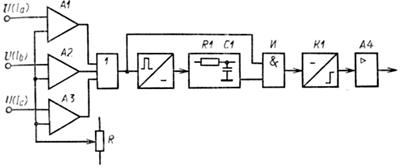

Для того чтобы схема не реагировала на кратковременные и безопасные для защищаемой цепи перегрузки, вводится выдержка времени (рис. 15.3). Для этого один сигнал с элемента ИЛИ подается на элемент И непосредственно, второй — с выдержкой времени, определяемой цепочкой Rl, C1. Сигнал на выходе реле появляется только тогда, когда на элемент И придут оба сигнала.

Рис. 153. Реле тока с выдержкой времени

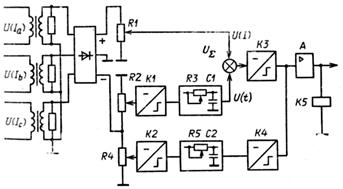

б) Реле тока с выдержкой времени, зависящей от тока. В таких реле используются и аналоговые, и дискретные схемы. На рис. 15.4 в качестве примера показана функциональная схема полупроводникового токового расцепителя автоматического выключателя серии «Электрон». Напряжения, пропорциональные токам в фазах, через промежуточные трансформаторы подаются на выпрямитель, после чего поступают на резисторы Rl, R2, R4. Пропорциональный току сигнал И (I) с Rl подается на суммирующий блок , на который приходит сигнал U(t), снимаемый с цепочки временной задержки R3, С1. Канал сигнала U(t) начинает работать, когда под действием тока перегрузки срабатывает полупроводниковое реле К1. Когда суммарный сигнал  достигает порога срабатывания полупроводникового реле КЗ, оно выдает сигнал на тиристорный усилитель А, воздействующий на обмотку электромагнита расцепителя К5.

в) Реле защиты от замыканий на землю. Реле применяется в схемах защиты при замыканиях на землю генераторов, двигателей и линий с малыми токами замыкания на землю. Основные параметры реле: ток срабатывания j регулируется в пределах 0,02—0,12 А; коэффициент возвврата не менее 0,93; коммутируемое напряжение не более 250 В; механическая износостойкость 104 циклов; электрическая износостойкость не менее 103 циклов.

Рис. 15.4. Полупроводниковый расцепитель для управления автоматическим выключателем серии «Электрон»

Схема реле представлена на рис. 15.5. Измерительный орган реле содержит промежуточный трансформатор ТА и резисторы R2—R7, которые вместе с выключателями SB1—SB5 служат для дискретной регулировки тока срабатывания. При отключенных выключателях ток срабатывания реле минимален. По мере включения R3—R7 уменьшается напряжение на выходе операционного усилителя А1. и ток срабатывания увеличивается. Диоды VD1—VD4 служат для ограничения сигнала на входе А1. При большом входном сигнале трансформатор ТА насыщается и его входное сопротивление падает. Резистор R1 ограничивает ток в цепи трансформатора, ТА.

Операционный усилитель А1 работает как активный фильтр. Многоконтурная отрицательная обратная связь с помощью резисторов R8, R9, R10 и конденсаторов CI, C2 позволяет отфильтровать высшие гармоники в сигнале и оставить основную частоту 50 Гц.

Сравнивающая часть реле состоит из порогового элемента на операционном усилителе А2, время-измерительной цепи. VD5, R15, R16, С8 и триггера Шмидта на операционном усилителе A3. Конденсаторы СЗ—С10 служат для стабилизации работы усилителя, исключая его самовозбуждение. Резистор R17 создает положительную обратную связь. Выходной каскад реле выполнен на транзисторе VT1, в цепь коллектора которого включено быстродействующее электромагнитное реле К.

Питание схемы осуществляется от сети постоянного тока (контакты 4, 1 при напряжении 220 В и 4, 2 при напряжении 110 В) или от сети переменного тока 100 В (контакты 4, 3). С помощью стабилитронов VD6 и VD7 получаются два симметричных напряжения —15 В и +15 В для питания операционных усилителей.

Порог срабатывания порогового элемента определяется резисторами R11—R14. Настройка реле на минимальную уставку производится резистором R11.

Рис. 15.5. Реле защиты от замыканий на землю

г) Реле защиты асинхронных двигателей (РЗД). Реле (рис. 15.6) обеспечивает защиту асинхронных двигателей от больших перегрузок и неполнофазных режимов. В цепи вторичных обмоток трансформаторов тока через мосты VI—V3 включены нагрузочные резисторы, напряжения на которых пропорциональны токам двигателя. Конденсаторы С/—СЗ сглаживают пульсации напряжения. Эти напряжения через диоды VD1—VD3 приложены к потенциометру Rl, напряжение с которого поступает на пороговый элемент К1. Если токи в фазах двигателя не превышают номинальное значение, то напряжение на входе К.1 недостаточно для его срабатывания. Если токовая перегрузка превышает допустимую, то К1 срабатывает и запускает промежуточное реле К4, которое подает сигнал на цепь задержки R4, С4. Напряжение с конденсатора С4 подайся на пороговый элемент КЗ, усилитель А и выходное электромагнитное реле К, контакты которого включены в цепь катушки пускателя или электромагнитного расцепителя автомата.

Если длительность перегрузки меньше, чем время задержки в цепи R4, С4, то двигатель не отключается. При нормальном пуске или допустимой технологической перегрузке благодаря наличию цепи задержки двигатель не отключается. Если длительность перегрузки больше, чем время задержки, то двигатель обесточивается. При обрыве одной фазы, например фазы А, пропадает напряжение на нагрузочном резисторе R3 этой фазы. Поскольку фазы В и С остались под током, то на выходе MN имеется напря жение {/Вых указанной полярности. Под действием этого напряжения протекает ток через резистор R3, диод VD4, который открывается, и потенциометр R2. Напряжение с потенциометра R2 прикладывается к пороговому элементу К2, который срабатывает. После этого действует цепочка К4, R4, С4, КЗ, А, К и происходит отключение двигателя.
