Дипломная работа: Электроснабжение бумажной фабрики

8.2 Выбор аппаратов напряжением 10 кВ

Выберем ячейки распределительного устройства 10 кВ.

Так как РУНН принято внутреннего исполнения, будем устанавливать перспективные малогабаритные ячейки серии «К» с выкатными тележками

 А.

Выбираем малогабаритные ячейки серии К-104 с параметрами: Uном=10 кВ, Iном=630А, Iн откл =31,5 кА; iпр скв=81 кА; тип выключателя ВК-10.

Выберем вводные выключатели 10 кВ.

Расчётные данные сети:

расчётный ток послеаварийного режима IР= 437,56 А;

расчётное время с;

действующее значение периодической составляющей начального тока КЗ Iп0=8,45кА было рассчитано в пункте 7.2.;

периодическая  составляющая  тока КЗ  в  момент расхождения  контактов  выключателя Iаt=Iп0=8,45 кА;

апериодическая составляющая полного тока КЗ в момент расхождения контактов выключателя  кА;

расчётное выражение для проверки выбранного выключателя по апериодической составляющей полного тока КЗ:  кА;а

расчётный импульс квадратичного тока КЗ:  кА2·с.

Выбираем выключатель ВК-10-630-20У2 со следующими каталожными данными:

Uном=10 кВ; Iном=630А; Iн откл=25 кА; b=20%; iпр скв=52 кА; Iпр скв=20 кА; iн вкл=52 кА; Iн вкл=20 кА; IТ=20 кА; tt=4 с; tсв=0,05 с.

Расчётные данные выбранного выключателя:

кА;

проверка выбранного выключателя по апериодической составляющей полного тока КЗ:

проверка по термической^ стойкости:  кА2·с.

Выбор и проверка выключателя представлены в таблице 16.

Выберем выключатель на отходящей линии 10кВ.

Расчётные данные сети:

расчётный ток послеаварийного режима  А;

расчётное время с;

остальные величины имеют те же значения, что и для выключателя ввода.

Выбираем  выключатель Uном=10 кВ; Iном=630А; Iн откл=25 кА; b=20%; iпр скв=52 кА; Iпр скв=20 кА; iн вкл=52 кА; Iн вкл=20 кА; IТ=20 кА; tt=4 с; tсв=0,05 с.

 Расчётные данные выбранного выключателя:

кА;

Выбор и проверка выключателя представлены в таблице 15.

Таблица 15. Выбор выключателей 10 кВ.

Выберем трансформаторы тока.

Условия их выбора:

1.  по номинальному напряжению;

2.  по номинальному длительному току.

Условия проверки выбранных трансформаторов:

1.  проверка на электродинамическую стойкость (если требуется);

2.  проверка на термическую стойкость;

3.  проверка по нагрузке вторичных цепей.

Расчётные данные сети:

расчётный ток Iр=437,56 А;

ударный ток КЗ Iуд=19,87 кА;

расчётный импульс квадратичного тока КЗ Вк=12,85кА2·с.

Согласно условиям выбора из [8] выбираем трансформаторы тока типа ТПЛК–10 со следующими каталожными данными: Uном=10 кВ; Iном=600А; z2н=1,2 Ом; IТ=28,3 кА; tT=3 с.

Расчётные данные выбранного трансформатора тока:

так как выбран шинный трансформатор тока, то проверка на электродинамическую стойкость не требуется; проверка по термической стойкости: кА2·с.

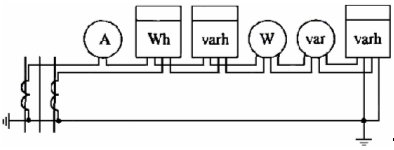

Рисунок 12. Схема соединения приборов

Трансформаторы тока (ТТ) включены в сеть по схеме неполной звезды на разность токов двух фаз. Чтобы трансформатор тока не вышел за пределы заданного класса точности, необходимо, чтобы мощность нагрузки вторичной цепи не превышала номинальной: z2н≥z2. Перечень приборов во вторичной цепи ТТ приведён в таблице 16, схема их соединения — на рисунке 12.

Таблица 16. Приборы вторичной цепи ТТ

Наиболее нагруженной является фаза А.

Общее сопротивление приборов:

                                                 (8.2.1)

где  – мощность приборов, В А;

      – вторичный ток трансформатора тока, А

 Ом.

Допустимое сопротивление проводов:

Ом;

Минимальное сечение проводов:

                                                 (8.2.2)

где=0,286 – удельное сопротивление проводов согласно [3] , Ом/м.

   lрасч=50 – расчетная длина проводов согласно [3], м.

 мм2.

Принимаем контрольный кабель АКРВГ с жилами сечением 2,5 мм2, тогда

Ом. Полное расчётное сопротивление:

Ом.    Выбор и проверка ТТ представлены в таблице 17

Таблица 17. Выбор трансформаторов тока
