Дипломная работа: Электроснабжение бумажной фабрики

По данным таблицы 3 построен суточный график нагрузки для рабочего дня, который представлен на рисунке 3. График нагрузки выходного дня также приведён на рисунке 3.

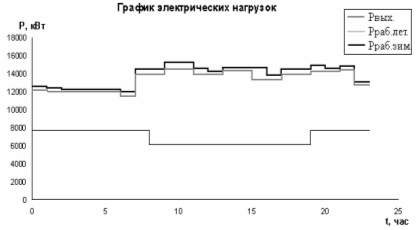

Рисунок 3. Суточный график электрических нагрузок

Для построения годового графика используется суточный график для рабочих и выходных дней, принимаем, что в году 127 зимних,127 летних и 111 выходных дней. Годовой график электрических нагрузок показан на рис.4.

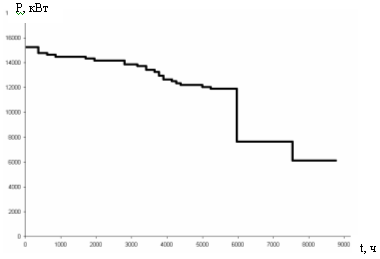

Рисунок 4. Годовой график электрических нагрузок


Число часов использования максимальной нагрузки определяется по выражению:

                        ,                         (3.1)

TMAX= ч.


4. ОПРЕДЕЛЕНИЕ ЦЕНТРА ЭЛЕКТРИЧЕСКИХ НАГРУЗОК

Для построения картограммы нагрузок как наглядной картины территориального расположения мощностей цехов необходимы центры электрических нагрузок (ЦЭН) этих цехов. В данной работе предполагается, что ЦЭН каждого цеха находится в центре тяжести фигуры плана цеха, так как данных о расположении нагрузок в цехах нет. Нагрузки цехов представляются в виде кругов, площадь которых равна нагрузке этих цехов, а радиус определяется по выражению:

,                             (4.1)

где m – выбранный масштаб, кВт/мм.

Выбираем масштаб m=1,7 кВт/мм. Расчет радиусов сведён в таблицу 5.

Осветительная нагрузка на картограмме представлена в виде секторов кругов, площадь которых соотносится с площадью всего круга как мощность освещения ко всей мощности цеха до 1000 В. Углы секторов определяются по выражению

,                          (4.2)

Расчёт этих углов представлен в таблице 5.

Окружности без закрашенных секторов обозначают нагрузку напряжением выше 1000 В.

Координаты центра электрических нагрузок фабрики в целом определяются по выражению:


,                  (4.3),

где   Рмi – активная нагрузка i-того цеха;

 Xi, Yi – координаты ЦЭН i-того цеха;

 n — число цехов предприятия.

Для определения ЦЭН цехов, конфигурация которых на плане отлична от прямоугольной, используется следующий алгоритм:

1. цех i разбивается на j таких частей, что каждая из них является прямоугольником;

2. по генплану определяются ЦЭН этих частей Xi,j, Yi,j и их площади Fi,j;

3. находится активная мощность, приходящаяся на единицу площади этого цеха ;

4. определяется активная мощность, размещенная в каждой из прямоугольных частей рассматриваемого цеха Рм i,j;

5.  с использованием выражения (4.3) находятся координаты ЦЭН цеха в целом.

Согласно генерального плана предприятия по вышеизложенной методике, определяются ЦЭН цеха №5, цеха №6 , цеха №11, цеха №12, цеха №16, цеха №20, цеха №21 и цеха №22.

Рассмотрим расчёт для цеха №5:

1. разбиваем цех на три прямоугольные части;

2. их координаты ЦЭН равны соответственно: X5.1=97; Y5.1=202; X5.2=95; Y5.2=186; F5.1=400 м2; F5.2=1200 м2

3. удельная активная мощность цеха №5 кВт/м2;

4.  кВт;  кВт;

5.     .

Координаты ЦЭН цехов определены непосредственно при помощи генплана и сведены в таблицу 5.

Таблица 5. Картограмма электрических нагрузок

№ цеха.

Xi, мм.

yj,  мм.

Рm, кВт.

Ri, мм.

Ро, кВт. а, град.
1. 14 219 52,08 0,9 10,08 69,7
2. 36 211 310,244,9 2,2 30,24 35,1
3. 65 211 2030,24 5,6 30,24 5,4
4. 97 220 250,08 1,9 10,08 14,5
5. 95,5 190 2103,04 5,8 23,04 4
6. 116 192 859,22 3,7 59,22 24,8
7. 158 198 2192,32 5,9 112,32 18,4
8. 20 147 614 3,1 54 31,7
9. 46 157 227,36 1,9 27,36 43,3
10 76 136 42,08 0,8 10,8 92,4
11. 95 132 111,48 1,3 6,48 21
12. 123 143 65,3 1 15,3 84,3
13. 45 126 247,56 2 7,56 11
14. 60 94 246,3 2 6,3 9,2
15.                    76 76 94 270,16 2,1 20,16 26,9
16. 95 93 42,7 0,8 2,7 22,8
17. 137 88 85,92 1,2 25,92 108,6
18. 170 85 53,28 0,9 17,28 116,7
19. 167 144 10,68 1,6 10,08 22,7
20. 91,5 88 644,32 3,2 4,32 2,4
21. 60,5 34,5 1829,3 5,4 69,3 13,6
22. 139 38 2074,34 5,7 74,34 13
23. 25 45 31,8 0,7 1,8 20,4

Координаты центра электрических нагрузок фабрики в целом, определённые на основе данных таблицы 5 с помощью выражения (4.3):
