Дипломная работа: Электроснабжение бумажной фабрики

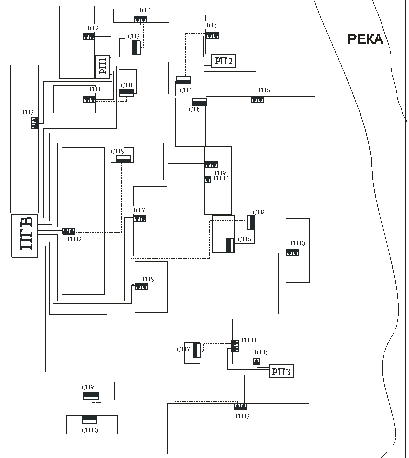

Генеральный план со схемой разводки кабелей представлен на рисунке 8.

Рисунок 8 Схема разводки кабелей

6.5 Расчёт потерь в трансформаторах цеховых КТП

Для данного расчёта необходимы каталожные данные трансформаторов КТП. Они взяты из [3] и представлены в таблицу 10.

Таблица 10. Каталожные данные трансформаторов КТП

Расчёт проводится в следующей последовательности: определяются реактивные потери холостого хода:

              (6.5.1)

где  – ток холостого хода, %;

– номинальная мощность трансформатора, кВА;

 – активные потери холостого хода, кВт;

рассчитываются активные потери мощности трансформаторах:

          (6.5.2),

где n – число параллельно работающих трансформаторов. шт.;

    – активные потери короткого замыкания, кВт;

   – мощность, проходящая через трансформатор, кВА;
находятся реактивные потери мощности в трансформаторах:

           (6.5.3),

где  — напряжение короткого замыкания, %.

Расчет для КТП цеха №3

 квар;

кВА;

кВт;

квар;

квар.

Результаты расчета для остальных КТП представлены в таблицу 11.

Таблица 11. Потери в трансформаторах цеховых КТП
