Дипломная работа: Проектирование системы электроснабжения заводаВ таблицу сведенные исходные данные. Таблица 13 - Исходные данные

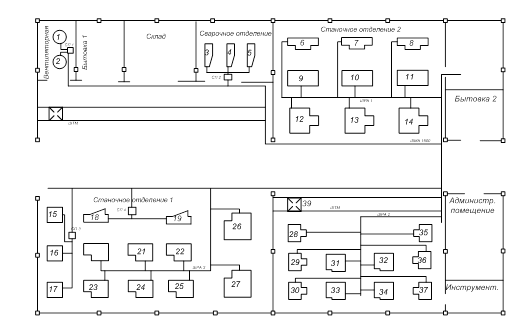

Определяем мощность трансформатора: кВ·А. Итак, на КТП устанавливаем один трансформатор мощностью 400 кВ·А. Определяем наибольшую реактивную мощность, которую выгодно передать через трансформаторы с сеть 0,4 кВ: кВ·Ар. Определяем суммарную мощность низковольтных компенсирующих устройств по первому этапу: кВ·Ар. Выбираем суммарную мощность НКУ по второму этапу (т. е по этапу снижения потерь электроэнергии в трансформаторе или распределительных сетях): кВ·Ар. Суммарная мощность НКУ равна: кВ·Ар. Итак, для компенсации выбираем две батареи конденсаторов типа УК2-0,38-50 У3. 2.4 Расчет электрических нагрузок для выбора распределительной сети (II этап)Сети напряжением до 1 кВ служат для распределения электроэнергии внутри цехов промышленных предприятий и осуществляют непосредственное питание электроприемников (ЭП). Схема внутрицеховой сети определяется технологическим процессом производства, планировкой помещений цеха, взаимным расположением ЭП и вводом питания, ТП, требованиям бесперебойности электроснабжения, технико-экономическими соображениями, условиями окружающей среды. По своей структуре схемы электрических сетей цеха могут быть радиальными, магистральными и смешанными. Радиальные схемы применяются при наличии сосредоточенных нагрузок с неравномерным распределением их по площади цеха, во взрыво - и пожароопасных и других цехах и выполняются кабелями или изолированными проводами. Они могут быть применены для нагрузок любой категории надежности. Магистральные схемы целесообразно применять для питания силовых и осветительных нагрузок, распределенных относительно равномерно по площади цеха, а также для питания групп ЭП, принадлежащих одной технологической линии. Одной из видов магистральных схем является схема БТМ (блок трансформатор - магистраль). Схемы БТМ широко применяются для питания цеховых сетей механических цехов машиностроительных предприятий с поточным производством. Магистральный шинопровод присоединяется непосредственно к выводам низкого напряжения трансформатора, а количество магистральных шинопроводов соответствует числу трансформаторов КТП. При магистральной схеме ЭП подключаются в любой точке шинопровода. Обеспечения надежности электроснабжения ЭП обеспечивается введением в схему резервной перемычки. Наибольшее распространение имеют смешанные (комбинированные) схемы, сочетающие в себе элементы радиальных и магистральных схем и пригодные для любой категории электроснабжения. В смешанных схемах от главных питающих магистралей и их ответвлений ЭП питаются через РШ или ШРА в зависимости от расположения оборудования. Расчет электрических нагрузок для выбора схемы электроснабжения по второму этапу рассчитывается для уточнения электрических нагрузок по элементам сети. Расчет ведется методом расчетного коэффициента в программе "ZAPUSK". Расчет приведен в приложении А, результаты расчета сведены в таблицы 15 и 16. В качестве главной магистрали выбираем комплектный магистральный шинопровод марки ШМА4У3 с номинальным током 1600 А, длиной 97 м. Рисунок 4 - Первый вариант схемы электроснабжения. Рисунок 5 - Второй вариант схемы электроснабжения Таблица 14 - Первый вариант распределительной сети цеха

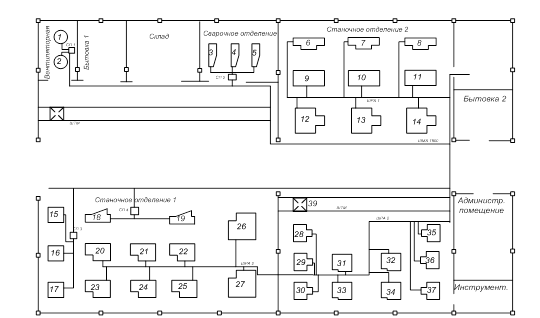

Таблица 15 - Второй вариант распределительной сети
2.5 Выбор сечений проводниковДлительно протекающий по проводнику ток, при котором устанавливается наибольшая длительно допустимая температура нагрева проводника, называется предельно допустимым током по нагреву. Страницы: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
